G01R — Измерение электрических и магнитных величин

Номер патента: 1812509

Опубликовано: 30.04.1993

Автор: Киселев

МПК: G01R 15/02, G01R 19/00

Метки: высоких, напряжений

...20 т транзистор, база которого соединена с ка- т тодом цепочки прецизионных стабилитронов и с первым выводом управляющего к резистора, блокирующий резистор, первый вывод которого соединен с эмиттером тран с зистора, а второй подключен ко второму вы- и воду управляющего резистора, и токоограничивающий резистор, первый вы- с вод которого соединен с коллектором трэн- л зистора, При этом эмиттер транзистора 30 л первой ступени соединен со вторым выводом управляющего резистора и со входом стабилизатора тока, а анод цепочки прецизионных стабилитронов и второй вывод токоограничивающего резистора соединены 35 соответственно со вторым выводом управляющего резистора и с эмиттером транзистора второй ступени, которая, в свою очередь, теми же...

Номер патента: 1812510

Опубликовано: 30.04.1993

Автор: Карпиловский

МПК: G01R 19/04

Метки: момента, наступления, сигнала, экстремума, электрического

...сигнала на выходе усилителя 1 будет такова, что приусилении ее усилитель 1 выйдет за верхнююграницу своей линейности, что определяется с помощью блока 7 уставки линейности и45 блока 8 фиксации момента достижения границы линейности, состоящего из элемента14 сравнения и порогового элемента 15, тона выходе блока 8 появится сигнал, которыйпоступит на первый (счетный) вход счетчика50 9 и на второй вход блока 12 блокировкиложных сигналов,Сигнал, поступивший на второй вход блока 12, пройдет через элемент ИЛИ 38 и переведет одиовибратор 37 в неустойчивое состояние, что вызовет размыкания знало гового ключа 36 (аналогично тому, кэк зт,. было описано выше для случая поступления сигнала иа третий вход блока 12) нэ аремпребывания одновибратора...

Номер патента: 1812511

Опубликовано: 30.04.1993

Автор: Дружинин

МПК: G01R 19/155

Метки: индикатор, наличия

...что после смешивания окрашивает световод 11 в светло-зеленый или желтый цвет, указывающий на наличие напряжения и исправность коммутационных элементов,При размыкании любого коммутационного элемента, либо одновременно обоих 4 и 13, ток через элемент 7 и его свечение прекращаются, поэтому светится только элемент 1, который окрашивает световод 11 в красный или оранжево-красный цвет, указывающий на неисправность коммутационных элементов. Цвет свечения световода 11 при исправных коммутационных элементах 4 и 13 может быть изменен в определенных пределахвыбором отношения токов, проходящих че 5 рез элементы 1 и 7. Например, если элемент7 излучает зеленый, а элемент 1 - красныйсвет, то, увеличивая сопротивление элемента 2 и уменьшая...

Номер патента: 1812512

Опубликовано: 30.04.1993

Автор: Ушаков

МПК: G01R 19/165

Метки: вентилей, преобразователя, состояния

...напряжения 9 - выпрямитель и конденсатор, подключенные к выходу трансформатора; вентильный преобразователь 10 - однофазный реверсивной мостовой тиристорный выпрямитель; нагрузка 11 - электродвигатель постоянного тока,5 10 15 20 25 30 35 40 45 50 Устройство работает следующим образом.При отсутствии в преобразователе 10 включенных вентилей по резисторам 1, 2, выпрямителю 3, резистору 4 и базовым переходам транзисторов 5, 6 протекает междуфазный ток, приводя к включению транзисторов 5, 6 и оптрона 8, выходной сигнал которого соответствует режиму отсутствия в преобразователе 10 включенных вентилей.При этом ток, протекающий через резисторы 1, 2, может быть в и раз (коэффициент усиления транзисторов) меньше тока, протекающего через...

Номер патента: 1812513

Опубликовано: 30.04.1993

Автор: Есаулов

МПК: G01R 19/22

Метки: измерительный, переменного

...второго усилителя напряжения 10 присоединены соответственно выводы конца и начала второй измерительной обмотки 6, К выходу второго усилителя напряжения 10 подключен вход второго одноквадрантного повторителя напряжения 12, К выходу последнего присоединен вывод конца второй обмотки обратной связи 8, вывод.ее начала соединен с выходом 23 устройства, Между выходом 23 устройства и его общей шиной 24 включен измерительный резистор 13.Устройство работает следующим образом,При отсутствии питающих напряжений и протекании входных токов последние создают в магнитопроводе 1 магнитные потоки. Результирующий магнитный поток равен сумме (алгебраической) магнитных потоков, создаваемых вышеуказанными токами, В измерительных обмотках 5 и 6. а также в...

Номер патента: 1812514

Опубликовано: 30.04.1993

Авторы: Сподарцев, Шафионецкая

МПК: G01R 23/00

Метки: цифрового, частоты

...импульсов с формирователя 1 через элемент И 2 на вход счетчика 3, и разрешается прохождение этих импульсов через элемент И 6 на счетный вход счетчика 7(фиг, 2 в), на выходах оторого последовательно формируются упавляющие сигналы;- на первом выходе (фиг, 2 г) - сигнал ереписи кода измерения из счетчика 3 в лок 4 памяти для запоминания предыдущео результата измерения частоты;- на втором выходе (фиг. 2 д) - сигнал становки счетчика 3 в исходное состояние;- на третьем выходе (фиг. 2 в) - сигнал, останавливающий работу счетчика 7 и разрешающий прохождение импульсов с выхода формирователя 1 через элемент И 2 на вход счетчика 3 (фиг. 2 е). Сигнал на третьем выходе счетчика 7 сохраняется до начала следующего образцового интервала...

Номер патента: 1812515

Опубликовано: 30.04.1993

Авторы: Беляев, Дрямов

МПК: G01R 23/00

Метки: манипулированных, сигналов, средней, частотно, частоты

...частоты Епчо. в результате чего блок поиска 10 отключается и дальнейшее управление частотой генератора 5 осуществляет частотный детектор 3. Т.к. постоянная времени фильтра 4 нижних частот обычно выбирается значительно больше длительности единичного чается от центральной частоты Е, входного сигнала на величину промежуточной частоты плюс ошибка Ьслежения системы частотной автоподстройки (ЧАП), включающей смеситель 1, усилитель 2, частотный детектор 3, фильтр 4 нижних частот и управляемый генератор 5. Таким образом, Е = Ео - -Епчо Л 1Блок 6 нелинейной обработки формирует на своем выходе сигнал. в энергетическом спектре которого присутствует монохроматическая компонента на средней частоте. Такая обработка для сигнала с минимальной...

Номер патента: 1812516

Опубликовано: 30.04.1993

Авторы: Дятлов, Макаров

МПК: G01R 23/00

Метки: адаптивное, частоты

...=Овз ви лоос глз.Так как 04 и и Ози в зависимости от значения аос тлз могут иметь разные знаки, тодалее происходит модульная оценка амплитуды, т.е. на выходе блоков формированиямодуля напряжения 20 и 18 получим соответственноО 04 = 1 О 4 соз оь г5 10 15 20 30 35 40 45 50 55 Он = Ози= Ов 5 зп оос глз )где- означает операцию формирования модуля, Работа интеграторов, третьего 19 и четвертого 17, синхронизируются генератором тактовых импульсов 7.Временные диаграммы, показывающие синхронизацию процессов по времени, приведены нэ фиг. 2, где ждущий мультиеибратор 8 (ж) запускается передним фронтом импульсов в генератора тактовых импульсов 7; сигнал с одного плеча ждущего мультиеибратора (ж) открывает четвертый электронный ключ 11 (и), э с...

Номер патента: 1812517

Опубликовано: 30.04.1993

Авторы: Паршуткин, Щербак

МПК: G01R 23/00

Метки: гармонических, колебаний, частоты, электрических

...с законом С 1 Х и по фазе, в соответствии с законом ехрНК х зи %о). При этом суть операции амплитудной модуляции при помощи транспаранта 4 и полуволновой пластинки 5 заключается во взвешивании информационной значимости пространственных составляющих оптической волны вдоль координаты Х. Операция фазовой модуляции, осуществляемой транспарантом 3, аналогична повороту оптической волны на фазовой дифракционной решетке, а угол поворота равен углу Брэгга О для частоты целеуказания иЬ. Таким образом, фазовая модуляция позволяет выделить разность пространственного изменения фазы, возникающую при изменении частоты сигнала и соответствующем изменении угла наклона оптической волны -1-го дифракционного порядка. Линза 6 фокусирует...

Номер патента: 1812518

Опубликовано: 30.04.1993

Автор: Любомудров

МПК: G01R 23/16

Метки: анализа, времени, масштабе, реальном, сигналов

...либо содержит (фиг, 3) двухвходовый элемент ИЛИ 21, триггер 22, переключаемый по заднему фронту импульсов (по перепаду 1-0), поступающих на его счетный вход, и линию задержки 23.причем первый вход двухвходового элемента ИЛИ 21 является сигнальным входом формирователя импульсов 11 и подключен к старшему разряду счетчика циклов 9 выход двухвходового элемента ИЛИ 21 подключен к счетному входу триггера 22, единичный выход триггера 22 подключен к входу линии задержки 23, а также является выходом формирователя импульсов, выход линии задержки 23 подключен к второму входу двухвходового элемента ИЛИ 21, а установочный вход триггера 22 в исходное нулевое состояние является установочным входом формирователя 11 импульсов и подключен к шине 3...

Номер патента: 1812519

Опубликовано: 30.04.1993

Авторы: Кузнецов, Максимов, Сонников

МПК: G01R 23/16

Метки: панорамный, радиоприемник

...которого тсг =Вгде В - база ЛЧМ-импульса на входе второго дисперсионного фильтра,Амплитуда сигнала 02(г) на выходе второго дисперсионного фильтра существенно увеличится; с 2 Р с тс ) цатсгДаЛЕЕ СИГНаЛ Ос 2(1) ПОСтуПаЕт На ВХОД амплитудного детектора, где осуществляется его детектирование. С выхода амплитудного детектора сигнал Оз(г) (фиг, З,г), поступает на вход порогового устройства. Уровень порога в этом устройстве выбирается из условия обеспечения требуемого коэффициента различимости Кр, обеспечивающего заданное отношение сигнал/шум, С выхода порогового устройства сигнал поступает на вход видеоусилителя и далее на вертикально-отклоняющие пластины осциллографического индикатора.11, Прием сигналов по зеркальному каналу,На...

Номер патента: 1812520

Опубликовано: 30.04.1993

Авторы: Бирюков, Калмыков

МПК: G01R 25/00

Метки: кругового, погрешности, фазовращателя, шкалы

...делители мощнЬсти подается на сумматор 3 и на калибруемый фазовращатель 4 через развязывающие устройства 5, 6. Сигнал, подаваемый на сумматор через изолятор 9, является опорным, а на калибруемый фазовращатель - измерительным. Опорный и измерительный сигналы создают в сумматоре интерференционную картину, амплитуда и фаза которой пропорциональны модулю и разности фаз подаваемых сигналов, Измерителем мощности 7 измеряют мощность суммарного сигнала при произвольно заданных положениях фазовращателя,Значение измеряемой мощности можно представить как+ (Р 5 Р.7) хсозфсоз (ун + 45 ) ) Р 5+ Р 7 - Р о +(Р 55 о х х созф.соз ( рн + 45где Р 1 - Р 8- измеряемые мощностного сигнала соответственно в точ180, 270, 45, 135, 225 и 315...

Номер патента: 1812521

Опубликовано: 30.04.1993

Авторы: Ваврук, Галкин, Елисеев, Чиркова

МПК: G01R 25/00

Метки: фазометр, цифровой

...К определяет минимальное количество значений дк.пор а 1 Л 1- максимальное расстояние между соседними Ок.пор.При выполнении этих условий для любого истинного значения сдвига фаз Й 1 всегданайдется такое Ок,пор, которое не будет охвачено разбросом ЛО, что и необходимодля разделения всех значений Й на области1 и 11.Для однозначного определения Л д(а,значит, и Ок.пор.) предлагается разбиениевсего диапазона значений Й на К/2 секторов шириной 180 и сдвинутых друг относительно друга на величинуЫ, причемпервый сектор предлагается сместить нэ1 Й/2 относительно 0 .против часовойстрелки. Такое смещение первого сектора, .обусловлено выбором первого значения. Ок.пор равным Оо, при котором к значению,вычисленному накопительным сумматором6,...

Номер патента: 1812522

Опубликовано: 30.04.1993

Авторы: Баскаков, Куликовский, Мелентьев, Сафонов, Соколов, Шутов

МПК: G01R 27/00

Метки: сопротивления

...на управляющий вход вычислительного блока 6, формируя запрос на ввод, и код М 1 с выхода АЦП 5 записывается в вычислительный блок 6.По заднему фронту этого импульса на выходе О-триггера 9 устанавливается сигнал логической "1", который поступает на управляющий вход управляемого делителя напряжения 4, коэффициент деления которого устанавливается равным 1/1.На выходе управляемого делителя напряжения 4 устанавливается напряжение 02 = Осм+ 1 Фо, Аналого-цифровой преобразователь 5 преобразует напряжение 02 в код К 2 = КО 2.Второй импульс с выхода элемента И 11 (момент времени т 2 на фиг. 3) поступает на управляющий вход вычислительного блока 6, формируя запрос на ввод, и код Й 2 с выхода АЦП 5 записывается в вычислительный блок...

Номер патента: 1812523

Опубликовано: 30.04.1993

Автор: Музычко

МПК: G01R 27/00

Метки: мера, многозначная, программируемая, сопротивления, электрического

...входом элемента И 96, четные выходы каждого из дешифраторов 104 и 105 подключены ко входам элемента ИЛИ 106 и к первым входам элементов ИЛИ 108 - 112, и к входам элемента ИЛИ 107 и к первым входам элементов ИЛИ 113 - 117 соответственно, а нечетные - ко вторым входам элементов ИЛИ 108 - 112 и 113-117 соответственно, выход элемента ИЛИ 106 соединен с первыми входами элементов И 97 и 99 и через инвертор 11.8 - с первыми входами элементов И 98 и100, а выход элемента ИЛИ 107 - со вторыми входами элементов И 97 и 98 и через инвертор 119 - со вторыми входами элементов И 99 и 100, выходы элементов ИЛИ 108 - 112 и ИЛИ 113-117 формируют сигналы управления пэр ключей 39;67-43,71 и 44,72-48,76 групп 33 и 34 (фиг. 1) соответственно, а выходы...

Номер патента: 1812524

Опубликовано: 30.04.1993

Автор: Белякова

МПК: G01R 27/00

Метки: высокочастотной, контактирующих, проводников, сопротивления, цепи

...работает следующим образом,Источник высокочастотных сигналов 1 нагружается на перестраиваемый на соответствующие частоты параллельный резонанс ный контур 2, в котором в точку с нулевым потенциалом включаются контактирующие проводники 3. При настройке параллельного резонансного контура 2 в резонанс с помощью измерителя высокочастотного тока 15 4, измеряется действующее значение тока, устанавливается стационарный тепловой режим, выдерживая определенное время бесконтактным датчикомтемпературы 5 измеряется температура нагрева Т, а секундо мером 6 - время 1 установления стационарного теплового режима; свТ г30 где М - известная теплоемкость материалапроводников;гп - известная масса контактирующих 5проводников.Предложенный способ и...

Номер патента: 1812525

Опубликовано: 30.04.1993

Авторы: Жарин, Кунавин, Малышев, Полякова, Сасновский, Трубило, Тявловский, Чигирь

МПК: G01R 29/12

Метки: изготовлении, интегральными, модулей, пластине, поверхностного, потенциала, рабочих, распределения, схемами

...собой зонд-электрод. В процессе измерения только один контакт коммутатора замкнут, остальные разомкнуты, Измерение 4550 55 ординатам исследуемой пластины. В случае превышения измеряемого потенциала за разрешаемый уровень, определяемый экспериментально конкретно для каждого вида пластины подложки, последний регистрирураспределения поверхностного потенциала на поверхности пластины осуществляется последовательно для каждого модуля, начиная с электрода, имеющего максимальную площадь сечения основания, и кончал электродом, имеющим минимальную площадь сечения оснований, причем измерение осуществляется относительно заданного уровня в блоке 5 управления и согласования сигнала с последующей выдачей на регистрирующее устройство (7) с привязкой к...

Номер патента: 1812526

Опубликовано: 30.04.1993

Авторы: Нефедов, Согорин

МПК: G01R 31/02

Метки: изоляции, корпусу, подключения, проверке, соединителя, сопротивления

...из частей 1 и 2, вращающихся друготносительно друга на оси 3. Внутри части1 выполнены канавки 4, в которых установлены гребенки 5, Гибкая лента 6 имеет наконцах стопоры 7, которые взаимодействуют с гребенками 5. На части корпуса 2 расположен элемент контактирования 8, вкотором закреплена группа ножей 9. В части 1 корпуса выполнена канавка 10, в которой проложен шнур 11, с одной стороныподсоединенный к ножам 9, а с другой стороны заканчивающийся соединительнымиэлементами, например, наконечниками 12 ЗЬдля обеспечения электрического контакта сизмерительной аппаратурой (на чертеже иепоказана), Крышка 13 закрывает ленту 6 иканавки 2 и 10; На части 1 корпуса установлена защелка 14, фиксирующая часть 2 корпуса в момент закрепления...

Номер патента: 1812527

Опубликовано: 30.04.1993

Автор: Якименко

МПК: G01R 31/02

Метки: жил, кабеля, многопроводного, прибор, прозвонки

...пульте, оператор помечает жилу, нажимает кнопку ЯВ 1, при этом между проводом и "землей" включается резистор пульта В 4, величина сопротивления которого достаточна для срабатыванйя реле КЗ, но недостаточна для срабатывания реле К 12, т.к, протекающий по цепи пульта ток вызывает падение напряжение на нем, равное 0,50 питания.Реле К 3, сработав, своим замыкающим контактом подает+42 В на обмотку ШИ. При отпускании кнопки пульта обмотка ШИ обесточивается, и он перемещает щетки на одну ламель, замыкая при этом контакт К 1.1. Оператор перемещает щуп пульта до следующего загорания светодиода, свидетельствующего о нахождении провода, подключенного к зажиму М 2, кратковременно нажимает кнопку пульта, при этом светодиод пульта гаснет, что...

Номер патента: 1812528

Опубликовано: 30.04.1993

Автор: Терехов

МПК: G01R 31/02

Метки: качества, печатных, плат

...схемы сравне- . скается пишущий узшущий узел, делающий отметкиния . Выход 13 схемы сравнения 10, 25 на проверяемой плите,подключен к схеме индикации 14. Выход 15 Заявляемое тсхемы с авнения 10аявляемае техническое решение имесхемы сравнения 0 подключен ко входу ет следующие технико-экон амические препиш им лр д, строиство снабжено имущества, Устройство имеимеет простуюмагнитом.ущ узлом 16, управляемым электро- конструкцию высокы акую надежность, так как30 отсутствуют коммутаторы и значительнооличество соединительных каУстройство для контроля качества пе-уменьшена количе,чатных плат работает следующим образом. белей уменьш бьшены га ариты и энергопоттроиства. стройство можетечатные платы 4, 5 устанавливаются ребление устр . Уличные...

Номер патента: 1812529

Опубликовано: 30.04.1993

Авторы: Грязин, Рожков

МПК: G01R 31/14

Метки: конденсаторов, неразрушающего, прочности, электрической

...например, игр = 3-30 нс. Именно на 10 такое время рассчитана скорость работы предложенного устройства.Первый случай: контролируемый конденсатор имеет практически нормальную электрическую прочность. В этом случае вы ходное напряжение источника ИИН повышают до уровня, когда возникает пробой объекта контроля 3. Под действием части тока пробоя, протекающей через внешнюю цепь, происходит быстрое, за время 1 = 3-30 20 нс, нарастание напряжения на цепи ЯС 1 Я 2 до величины Опр - Опог, (Олог - , напряжение погасания пробоя). Это обусловлено быстрым зарядом малой емкости конденсатора С 1. Когда напряжение на ОКдостигнет уров ня Ол 0 г, прекращается ток пробоя, чему способствует большое сопротивление резистора Я 1. После прекращения тока...

Номер патента: 1812530

Опубликовано: 30.04.1993

Авторы: Линник, Стрилец, Титов

МПК: G01R 31/26

Метки: исследования, локализованных, параметров, полупроводниковых, состояний, структурах

...и не зависит от выходного сигнала блока 7.Пусть в режиме стабилизации емкости образца произошел дрейф частоты Ь 1, вызванный температурно-временным дрейфом паразитной емкости Сп: Тогда напряжение на выходе блока 7 изменится на такую величину ЬО, которая обеспечит изменение емкости образца на ЬС 4 = ЬСп, таким образом, чтобы частоты 1 оа и 1 снова сравнялись, В результате вольтметр фиксирует напряжение О = О 4 4. +ЬО, где О 4- напряжение, необходимое для стабилизации емкости образца на уровне С 4, ЬО - ошибка в измеряемом напрякении, связанная с температурно-временными изменениями паразитной емкости Сп.После переключения системы в режим стабилизации частоты частота автогенератора 1 путем изменения блоком 7 емкости варикапа...

Номер патента: 1812531

Опубликовано: 30.04.1993

Автор: Ефименко

МПК: G01R 33/02

Метки: внешней, индукции, магнитной, однородной, поля, помехи

...магнитных осей датчиков.На фиг. 1 показано взаимное располодатчиков и дипольного источника ного момента; на схеме фиг, 2 - сое- ВС(ГН - ВсВ.Н динения электронного блока, на фиг. 3 -возможное оснащение электронного блокадополнительными элементами.Устройство содержит датчики магнитной индукции 1-3; дипольный источник магнитного момента 4; электронный блок 5,элементы возведения в квадрат 6; девятивходовой масштабный алгебраический сумматор 7.Устройство работает следующим образом.Значение вектора магнитной индукциив )-той точке. поля дипольного источникамагнитного момента выражается формулой15В) С(- М+ Вг), Тл,ЗМ,г Г где М - вектор магнитного момента диполь- ного источника, А.м;20Г) - радиус-вектор, проведенный из начала координат,...

Номер патента: 1812532

Опубликовано: 30.04.1993

Авторы: Кусков, Семичев

МПК: G01R 33/12

Метки: параметров, сердечников, ферромагнитных, электромагнитных

...зажимом и т.д. Такое положение контакта 5 остается постоянным в течение последующих измерений индукций любых сердечников. Аналитически работу устройства можно записать так:1812532 О 11 = О и Оп =1 нй + ицг,ИВУ если 1 нй - и 1 н г, то Ои 1 "дй 5 гдея - намагничивающий ток;О - напряжение на первой обмотке;Оп - напряжение на второй обмотке;Ов - напряжение на третьей обмотке;й - сопротивление участка аб; 10 г - сопротивление участка бв;и - коэффициент трансформации между второй и третьей обмотками;В - индукция сердечника;Я - сечение сердечника, 15 Токовую шину на участке аб можно выполнить крайне малого сечения и, следовательно, можно производить измерения сердечников с очень малыми отверстиями безобмоточным методом. 20Так как на...

Номер патента: 1812533

Опубликовано: 30.04.1993

Авторы: Жернаков, Фридман

МПК: G01R 33/12

Метки: магнитных

...емкостного накопителя 30 начинает плавно падать в связи с разрядом емкостного накопителя через многовитковую высокоомную измерительную обмотку 10,В процессе разряда накопителя 30 на обмотку 10 через замкнутую контактную пару 23 одновременно со снижением потенциала на обкладках конденсатора 30 происходит и плавное падение величины постоянного тока, протекающего через. измерительную обмотку 10, что сопровождается плавным снижением втягивающего усилия, воздействующего на ферромагнитный сердечник 9 со стороны тороидального магнитного поля, создаваемого током обмотки 10 и замыкающегося через стенки экрана-концентратора 12, 13 и через сердечник 9,Подвижный узел устройства, составленный элементами 4-9, находится в процессе проведения...

Номер патента: 1812534

Опубликовано: 30.04.1993

Авторы: Климов, Семыкин

МПК: G01R 33/16

Метки: восприимчивости, магнитной, рудных

...Работа предлагаемого устройства На выходе индукционного зонда 1 формируется аналоговый сигнал напряжения. Этот сигнал при малых значениях толщины слоя руды зависит от магнитной восприимчивости руды и от толщины слоя руды. Толщина слоя руды пропорциональна массе руды на конвейере(и наоборот). Как правило,массу, руды на конвейере можно измерить проще и с большей точностью, чем толщину слоя руды, Таким образом, можно от толщины слоя руды перейти к массе руды и считать, что аналоговый сигнал на выходе индукционного зонда пропорционален произведению магнитной восприимчивости на массу руды. Зависимость 9 сигнала индукционного зонда, в качестве которого использован второй канал датчика МВ-З, от массы руды на конвейере при постоянном значении...

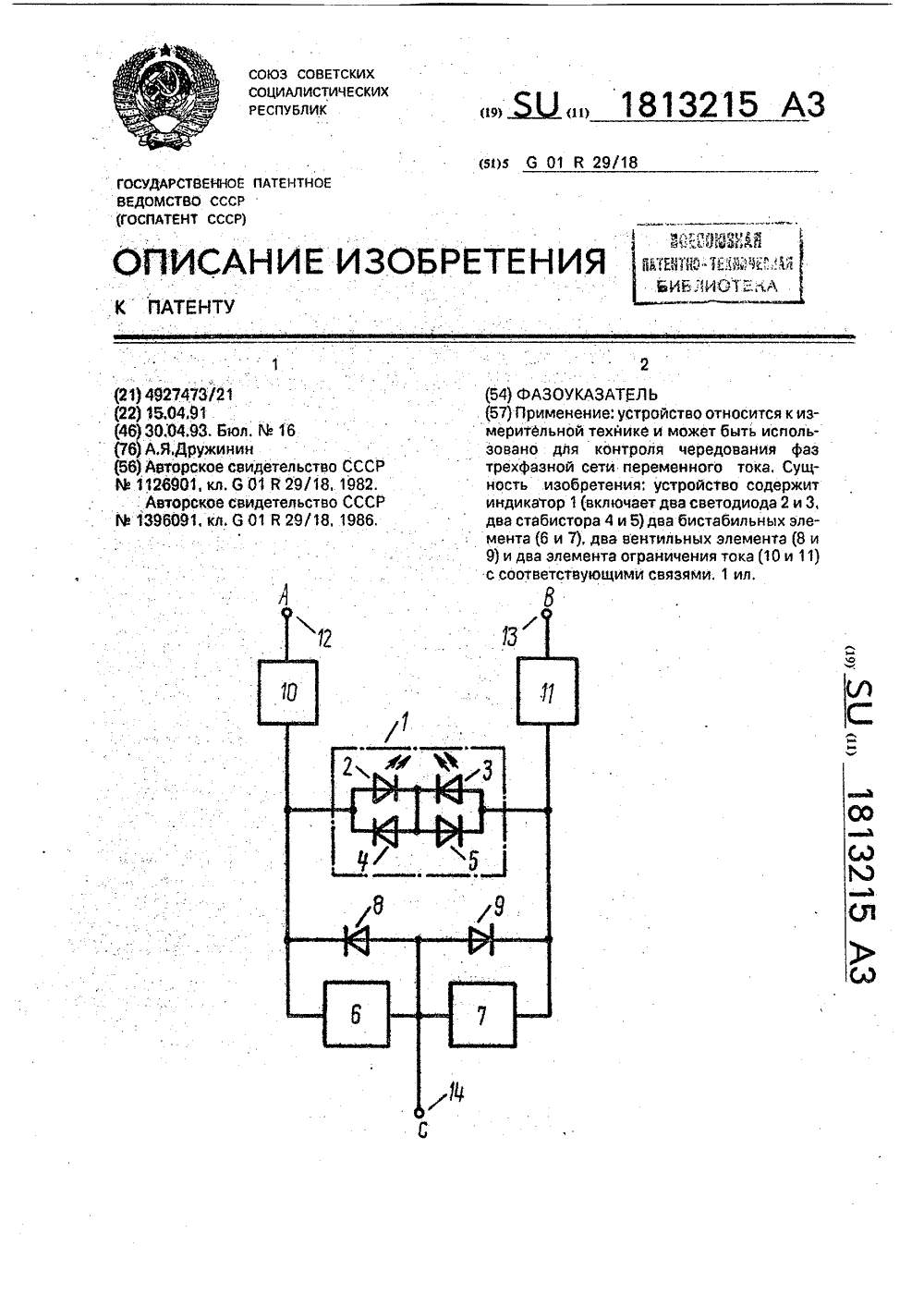

Номер патента: 1813215

Опубликовано: 30.04.1993

Автор: Дружинин

МПК: G01R 29/18

Метки: фазоуказатель

...бистабильный элемент 7, Когда напряжение Овс изменит полярность на положительную, проходит импульс токапо цепи иэ элементов 10, 2, 5, 7 и светодиод2 излучает красный свет, что обуславливаетсвечение индикатора 1 красным светом, ука 5 зывающим на обратный порядок чередования фаз,При отсутствии напряжения на входах12 или 13 устройства отпирается толькоодин бистабильный элемент 7 или 6, поэто 10 му светодиоды 2 и 3 не святятся. При отсутствии напрякения на входе 14 устройствапод воздействием напряжения Одв в одинполупериод проходит ток по цепи из элементов 10, 2, 5, 11, а во второй - по цепи из15 элементов 10, 4, 3, 11, поэтому излучаютсветодиоды 2 и 3, а индикатор светится суммарным желтым светом, указывающим наотсутствие напряжения на...

Номер патента: 1814076

Опубликовано: 07.05.1993

Авторы: Барташевский, Борулько, Карлов, Лысоконь, Славин

МПК: G01R 27/06

Метки: комплексного, коэффициента, отражения

...образомСигнал от СВтиль 2 поступаеттель 3 и делитсясигнала поступаеа другая в плечо аИз плеча а сигнадве части поступподключены индодна часть из племой нагрузке 8 и я измерения комплексно- отражения работает слеот плеча а, поглощается вентилем,2, Сигнал, отраженный от исследуемой нагрузки 8, поступает в плечо Ю и также делится на четыре части между плечами а, Ь, с, б, Таким образом к каждому из измерителей 6, 7 мощности будут поступать два сигнала из плеч а и Ь,Измеренные индикаторами 5 - 7 мощности сигналы Ро, Рз, Р выражаются какРз= Ьз = Яз 1 а 1+ Яз 2 а 2; (2) Рд= Ь 4 = Яе а+342 а 2, (Э)где С - неизвестный параметр направлен- ного ответвителя 3;Я - известные коэффициенты матрицы рассеяния гибридного соединения 4;а - волны,...

Номер патента: 1814077

Опубликовано: 07.05.1993

Авторы: Барташевский, Борулько, Карлов, Лысоконь, Славин

МПК: G01R 27/06

Метки: комплексного, коэффициента, отражения

...зеркало 3, испытывает такое же преобразование в системе полупрозрачного зеркала 3 и отражателя 9, как и в системе из отражателя 8 и полупрозрачного зеркала 4. После полупрозрачного зеркала 3 часть пучка поступает в волноводно-лучевой переход 13, а другая падает на исследуемую нагрузку 10,Пучок, отраженный от исследуемой нагрузки 10, падает на полупрозрачное зеркало 3 и делится на две части. Одна часть пучка поступает через плечочетырехплечего устройства на волноводно-лучевой переход 13, где интерферирует с пучком падающего излучения, также поступающего в волноводно-лучевой пеДеход 13 по плечу Ч четырехплечего устройства, и суммарная интенсивность фиксируется индикатором 7, Другая часть пучка падает на полупрозрачное зеркало...

Номер патента: 1814733

Опубликовано: 07.05.1993

Авторы: Бальян, Гельман

МПК: G01R 31/02

Метки: обмоток, окружающей, превышения, среды, сухих, температурой, температуры, трансформаторов

...ВР) Потери в магнитопроводе, как известно, определяются в режиме холостого хода (= со ) на номинальной частоте, При этом превышение температуры обмоток из (1 и 2) в этом режиме составит 4т=р,/( +г,гчД) т/х ап (3) учитывая, что уменьшение теплоотдачи, пропорциональное как известно корню четвертой степени из соотношения превышений температуры обмоток в соответствующих режимах, т.е. в данном случае в режимах холостого хода и номинального,Потери в обмотках, как известно, определяются в режиме короткого замыкания ( 10) на номинальной частоте. Превышение температуры обмоток из (1,2), учитывая не только уменьшение коэффициента теплоотдачи, но и уменьшение коэффициента сопротивления, в этом режиме составит: ткзщРо/1+0,г 8 ф) тд/т хх(1+0,004( -...
