Способ определения динамических характеристик опор роторов турбоагрегатов

Номер патента: 1529894

Опубликовано: 20.11.1995

Автор: Шибер

МПК: G01M 1/04

Метки: динамических, опор, роторов, турбоагрегатов, характеристик

СПОСОБ ОПРЕДЕЛЕНИЯ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК ОПОР РОТОРОВ ТУРБОАГРЕГАТОВ, заключающийся в том, что определяют динамические силы действия цапф ротора на масляную пленку опор, измеряют амплитуды и фазы виброперемещений опор в горизонтальном и вертикальном направлениях до и после установки на ротор каждой из двух различных систем дисбалансов и по ним определяют динамические характеристики опор, отличающийся тем, что, с целью повышения точности и технологичности, для определения динамических сил измеряют амплитуды и фазы виброперемещений цапф в горизонтальном и вертикальном направлениях до и после установки на ротор каждой из двух систем дисбалансов.

Способ получения диаграммной записи хода часов на движущейся ленте и устройство для его осуществления

Загрузка...

Номер патента: 1599837

Опубликовано: 15.10.1990

Авторы: Литвин, Люсин, Первухин, Шашкин, Шибер

МПК: G04D 7/12

Метки: движущейся, диаграммной, записи, ленте, хода, часов

...вход Э которого подсоединен к уровню напряжения, соответствующему "1", Инверсный выход триггера 9 соединен с управляющим входом регистра 6 и синхрснизирующим входом вычислительного устройства 10,Переброс триггера 9 и "защелкивание" информации в регистр 6 из счетчика 5 происходит в определенной фазе частоты Г 1 , когда счетчик 5 находится Схема синхронизации работы триггера 9 реализована на элементе 11 времен-:35 515998ной задержки и триггере 12. Приходящий от контролируемых часов 30 импульспередним положительным фронтом перебра-,сывает триггер 9 н единичное состояниеЕдиничное напряжение с выхода тригге 5ра 9 через элемент 11 задержки поступает на информационный вход триггера12, после чего в момент прихода первого отрицательного...

Способ измерения хода часов

Загрузка...

Номер патента: 1597856

Опубликовано: 07.10.1990

Автор: Шибер

МПК: G04D 7/12

Метки: хода, часов

...8 не производится.После выполнения указанных действий вычислительный блок 8 производит логическую операцию неравнозначности над блоками 5 и б памяти, Выполнение логической операции состоит в сравнении соответствующих точек изображений блоков 5 и б на равенство (с учетом шумов аппаратуры). В случае равенства яркости точек изображений блоков 5 и б вычислительный блок 8 производит в блок 7 памяти запись кода О, в случае неравенства - 1,После выполнения данной операции в блоке 7 памяти окажутся изображения двух сдвинутых между собой секундных стрелок в двух градациях яркости (О и 1), что позволит легко определить положение секундных стрелок,Вычислительный блок 8 по методу градиентного движения определяет уравнения 50 двух прямых (искомые...

Способ вибродиагностики валопровода турбоагрегата

Загрузка...

Номер патента: 1578546

Опубликовано: 15.07.1990

Авторы: Розина, Шибер

МПК: G01M 7/00

Метки: валопровода, вибродиагностики, турбоагрегата

...скорость вращения Б усоставляющая поступательного перемещения вдоль осиТ сечения валопровода с координатой Х, обусловленного перемещением валопрово"да как жесткого тела и упругими деформациями изгиба,составляющая угла поворотавокруг оси Е сечения валопровода с координатой Х;погонная масса валопроводав сечении с координатой Х;составляющая вдоль оси Упоперечной силы в сечениивалопровода с координатой Х,составляющая изгибающегомомента, действующая вокругоси в сечении валопроводас координатой Х;изгибная жесткость валопровода в сЕчении с координатой Х.,массовые полярный и экваториальный моменты инерции валопровода в сечении с координатой Хсоставляющая вдоль оси у реакции в и-й опоре; координата п-й опоры; дельта-Функция,выражения для...

Жесткая муфта

Загрузка...

Номер патента: 1200015

Опубликовано: 23.12.1985

Авторы: Рабинович, Шибер

МПК: F16D 1/033

Метки: жесткая, муфта

...на фиг, 3 - вид Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. Зф, на Фиг 5 - разрез Г-Г на фиг. 3. Муфта содержит две соосно установленные полумуфты 1 и 2, соединен" ные акснально расположенными болтами 3 с выточкой 4 и штифтами 5, установленными в выполненных в плоскости 6 разъема полумуфт 1 и 2 радиальных круглых отверстиях 7. Каждый штифт 5 по всей длине выполнен с двумя лысками 8, параллельными плоскости б разъема, и зафиксирован от проворота, например, шпонкой 9, входящей в паз 10 на торце штифта 5 и паз 11 на полумуфтах 1 и 2.Шпонка 9 закреплена винтами 12. Работа муфты происходит следующиггобразом.От ведущей полумуфты, например.полумуфты 1, крутящий момент передается через болты 3, штифты 5, атакже за счет сил трения в...

Устройство для контроля логических элементов

Загрузка...

Номер патента: 1182525

Опубликовано: 30.09.1985

Авторы: Мазур, Шибер

МПК: G06F 11/26

Метки: логических, элементов

...входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ подключены к соответствующим выходам коммутатора, управляющие входы которого соединены с соответствующими выходами контролируемого элемента.Заказ 6108/48 Тираж 709 Подписное ВНииПИ Государственного комитета СССР по делам изобретений и открытий 113035,.Москва, Ж, Раушская наб д.4/5.филиал ППП "Патент", г.ужгород, ул.Проектная, 4 1 1182Изобретение относится к автоматике и вычислительной технике и может быть использовано для контроля цифровых узлов.Целью изобретения является сокра щение времени контроля.На чертеже изображена структурная схема предлагаемого устройства для контроля логических элементов.Устройство содержит тактовый генератор 1, счетчик 2, дешифратор 3, коммутатор 4, контролируемый элемент...

Устройство для функционального контроля цифровых логических элементов

Загрузка...

Номер патента: 1096652

Опубликовано: 07.06.1984

Авторы: Первухин, Перфилов, Шибер

МПК: G06F 11/26

Метки: логических, функционального, цифровых, элементов

...информационный вход которого соединен с вы 50 ходом мультиплексора, содержит генератор псевдослучайных кодов, блок токовых ключей, блок фиксации соединения вход - выход и сумматор по модулю два, причем:.руппа выходов генератора псевдослучайных кодов55 через блок токовых ключей соединена с группой входов контролируемого элемента, группа вьгсодов которого соединена с группой входов блокафиксации соединения вход - выход игервой группой входов сумматора помодулю два, вторая группа входовкоторого соединена с группой выходовблока фиксации соединения вход - выход, а группа выходов соединена сгруппой информационных входов мультиплексора, группа управляющих входов которого соединена с группойвыходов счетчика, первый и второйразрядные выходы...

Способ определения динамических характеристик опор турбоагрегатов

Загрузка...

Номер патента: 868399

Опубликовано: 30.09.1981

Автор: Шибер

МПК: G01M 7/00

Метки: динамических, опор, турбоагрегатов, характеристик

...ось ва, лопровода;Цель изобретения - более точноеопределение вибрационных свойствсистемы статор - фундамент.Поставленная цель достигаетсятем, что дополнительно при каждом 20 возбуждении колебаний опор измеряютамплитуды и фазы перемещения опор внаправлении оси турбоагрегата и пополученным данным определяют характеристики системы статор " фундаментна каждой частоте возбуждающей силы.Способ осуществляется следующимобразом.С помощью двухв ра,устанавливаемого пМ О дую опору, возбуждо(В, В) Составитель Б.РождественскийРедактор В.Петраш Техред Т.Маточка Корректор М.Коста Заказ 8304/53 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП Патентф, г....

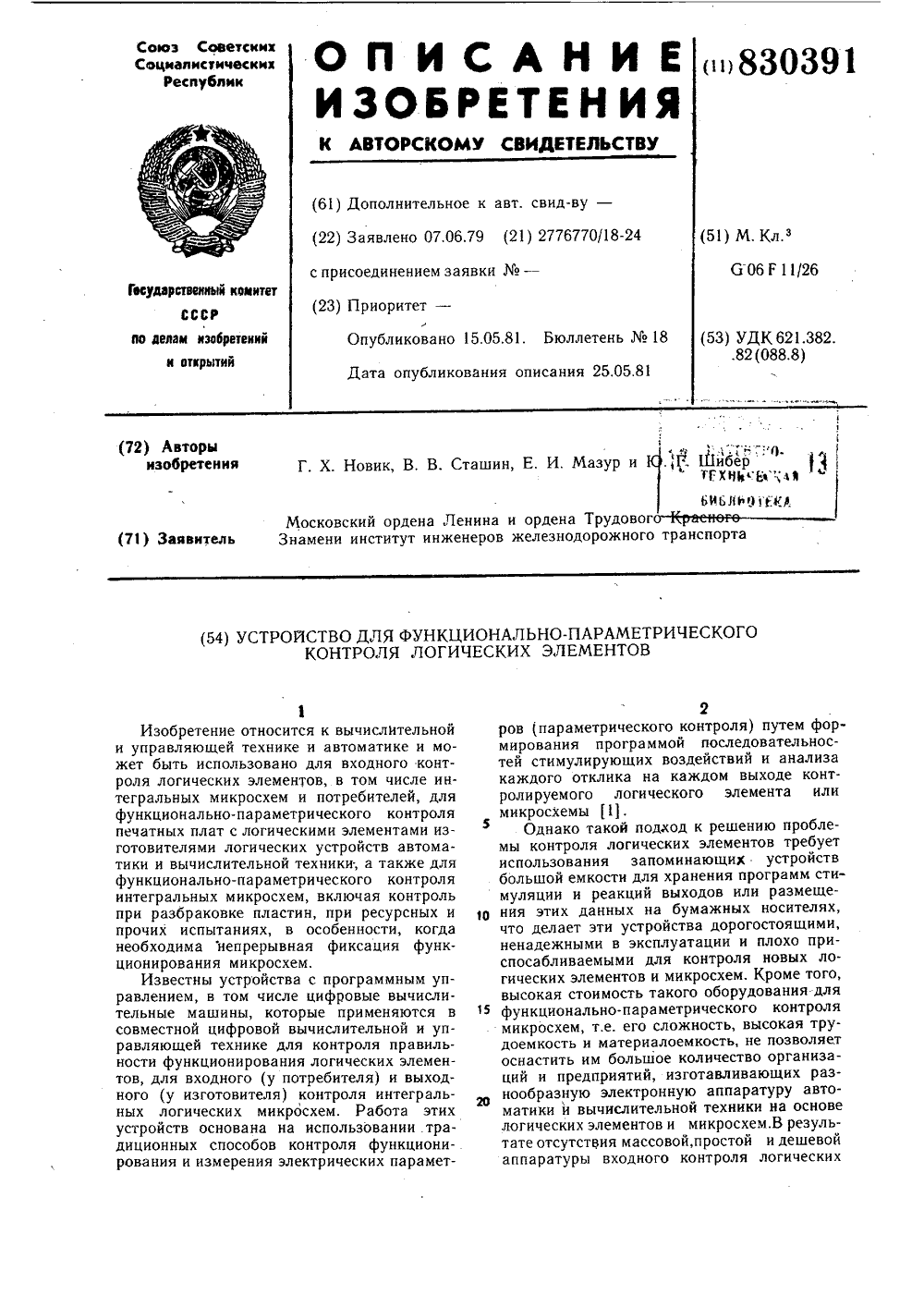

Устройство для функционально-парамет-рического контроля логическихэлементов

Загрузка...

Номер патента: 830391

Опубликовано: 15.05.1981

Авторы: Мазур, Новик, Сташин, Шибер

МПК: G06F 11/26

Метки: логическихэлементов, функционально-парамет-рического

...максимальных нагрузок выходов 40 для этих состояний, обеспечивает возможность проведения одновременно с функциональным и параметрического контроля, так как сколько-нибудь значительные изменения электрических параметров входов (повышенные токи) и выходов (повышенный 45 Оо и пониженная 10) контролируемого логического элемента приведут соответственно к выходу на пределы О или 1 выходных или входных сигналов, т.е.к изменению выходного двоичного вектора, 50что и фиксируется регистратором, в качестве которого применен сигнатурный анализатор. Устранение необходимости регистрации выходного двоичного вектора на каждом выходе контролируемого многовыходного логического элемента с помошью мультиплексора, адресные входы которого перебираются...
