Егорцев

Номер патента: 307012

Опубликовано: 20.11.2004

Авторы: Егорцев, Елисеев, Жуковский, Литвинович, Смирнов, Тихонов

МПК: B64D 37/32

Метки: аварийная, баков, быстродействующая, вертолетов, газом, заполнения, нейтральным, самолетов, топливных

Аварийная быстродействующая система заполнения топливных баков самолетов и вертолетов нейтральным газом, содержащая баллоны с нейтральным газом, электрические краны, обратные клапаны, распылительные устройства и сигнализаторы давления, отличающаяся тем, что, с целью повышения эффективности защиты топливных баков от взрыва при аварийной ситуации и обеспечения быстрого автоматического заполнения топливных баков нейтральным газом с последующим длительным поддержанием потребной для предупреждения взрыва концентрации нейтрального газа в баках, она снабжена регуляторами скорости подачи нейтрального газа, выполненными в виде сочетания двух параллельно установленных жиклеров: одного с малым...

Номер патента: 1037920

Опубликовано: 30.08.1983

Авторы: Егорцев, Клименко, Пронин

МПК: A62C 37/00

Метки: испытаний, отсека, пожарной, пожароопасного, сигнализации, тепловой

...способ испытаний пожар-, нойсигнализации пожароопасного отсека путем локальной подачи в него факела термоконтрастного вещества с последующей регистрацией факта времени контактировавия факела с датчиками пожарной сигнализации 1 .Однако при известном способе результаты испытаний невозможно проверить в реальных условиях, например на летательном аппарате в условиях полета.Цель изобретения - повышение достоверности результатов контроля путем обеспечения их воспроизводимости в реальных условиях.Поставленная цель достигаетсятем, что согласно способу испытаний . тепловой пожарной сигнализации пожароопасного отсека путем локальной подачи в него факела термоконтрастного вещества с последующей регистрацией факта времени контактирования факела...

Номер патента: 711412

Опубликовано: 25.01.1980

Авторы: Григорянц, Думайский, Егорцев, Кузьмин

МПК: G01M 13/04

Метки: испытания, качения, подшипников

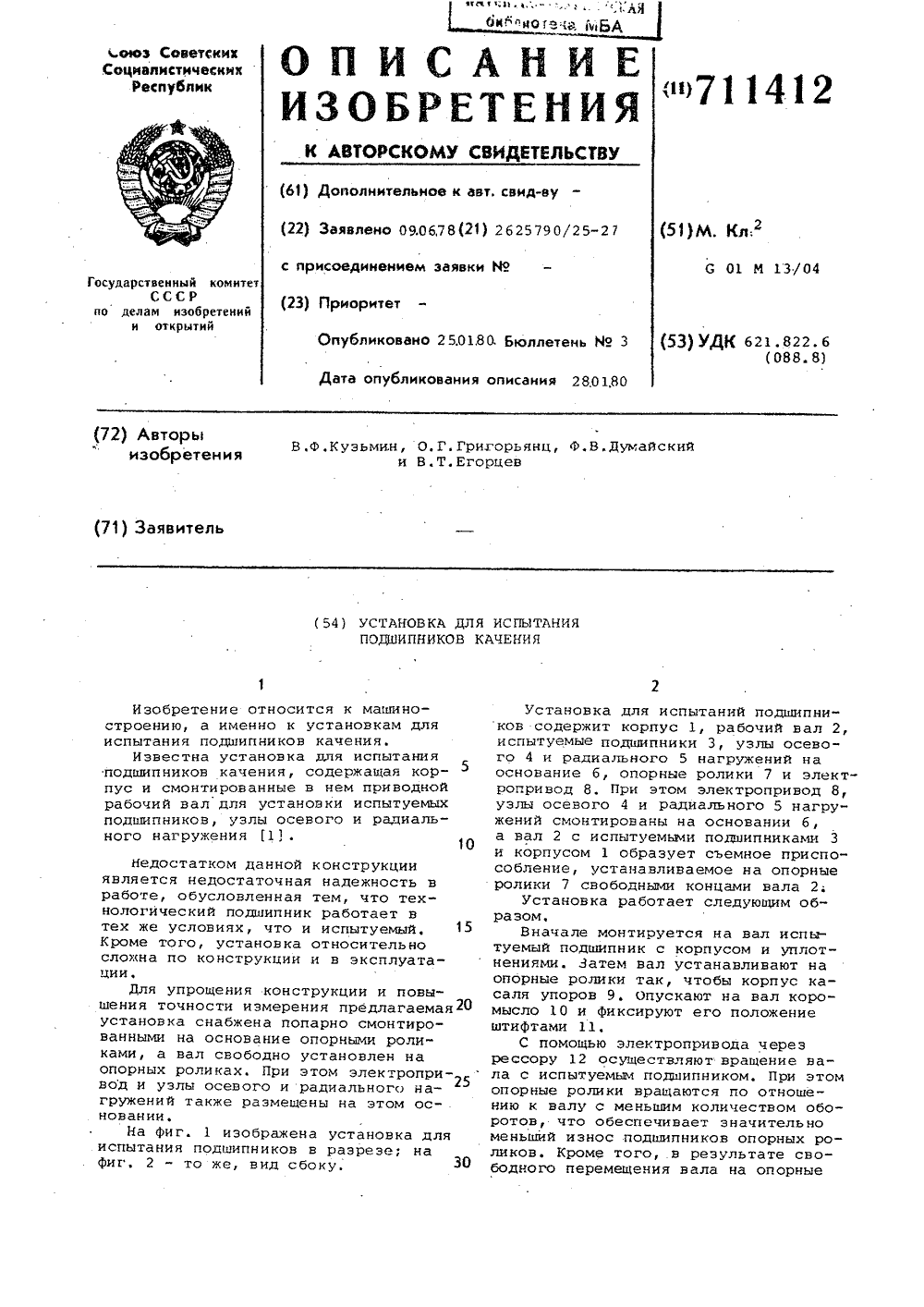

...для испытаний подшипников содержит корпус 1, рабочий вал 2,испытуемые подшипники 3, узлы осевого 4 и радиального 5 нагружений наоснование б, опорные ролики 7 и электропривод 8, При этом электропривод 8,узлы осевого 4 и радиального 5 нагружений смонтированы на основании б,а вал 2 с испытуемыми поднипниками 3и корпусом 1 образует съемное приспособление, устанавливаемое на опорныеролики 7 свободными концами вала 2;Установка работает следующим образом,Вначале монтируется на вал испытуемый подшипник с корпусом и уплотнениями. Затем вал устанавливают наопорные ролики так, чтобы корпус касаля упоров 9. Опускают на вал коромысло 10 и фиксируют его положениештифтами 11.С помощью электропривода черезрессору 12 осуществляют вращение вала с...

Номер патента: 627571

Опубликовано: 05.10.1978

Авторы: Анучин, Егорцев

МПК: H03K 4/50

Метки: генератор, управляемый, фантастронный

...45момент переходного процесса определяется величиной напряжения конденсатора 5,заряжаемого через полевой транзистор 8,и оцо равно максимальцой величине. В переходном режиме выходное напряжениеЦ. падает, если входное напряжение И,быбольше некоторого напряжения И тоОЫ стремится к нулю, если же О меньх Кше Ц - к конечному значению.Заряд времяэадаюшего конденсатора 5Опроисходит при запертом транзисторе 3.В качестве резистора эмиттерцой связииспользуются последовательно включенныеколлекторно-эл 1 иттерный переход транзистора 2 и резистор 14, Переход из первого устойчивого состояния, которому соответствует прямой ход пилообразного напряжения или усилительный режим при открытом транзисторе 3, во второе, когда транзистор 3 закрывается, а...

Номер патента: 611127

Опубликовано: 15.06.1978

Авторы: Барсуков, Егорцев, Леонов, Селиверстов, Федоткин

МПК: G01M 13/04

Метки: качения, подшипника, состояния

...вибратора, иэолируюецуную шайбу 6, регистрирующую Акустический датчик (вибратор) содержи две накладки 8 и 9 переменного сечения, между которыми расположен пьезоэлемент 10, На одной из накладок 9 выполнена резь ба 11, испольэуематт для соединения с обоймой 4 и поджатия, накладок 8 и 9 к пьезоэлементу 10, а разрезная шайба 6 предотвращает закорачивание накладок 8 и 9 пье.. Составитель А. ЕВасилькова Техред 3. фант шкинКорректор М. Демч едак 11 1:2 комитета Со бретений и о 35, Раушска 14 И 7/35 Тираж ПИ Государственногопо делам из13035, Москва, Жодписное ета Министротк рытий нвбд, 4/5 Филиал ППП "Патент, г. Ужгород, ул. Проектная,Ьоэлемерта" 3.0, Вибратор подвешен в стакане 1 йа мембране 5 и проводами 12 соединен с...

Номер патента: 484023

Опубликовано: 15.09.1975

Авторы: Батанов, Богатырев, Егорцев, Зотин, Липман, Фирсов, Черемных

МПК: B07C 5/14

Метки: бревен, короткомерных, подачи, сортировочный, транспортер

...10, 11, 12.Устройство работает следующим образом.Короткомер, образовавшийся при распиловке, сбрасывается с крочьев поперечного транспортера по направляющим 1 и 2 на подающий транспортер 4. Ввиду разности длин горизонтального участка направляющих 1 часть бревен скатывается по направляюцим 2 непосредственно на подающий транспортер 4, а другая часть, которая должна задержаться стойками-разделителями, продолжает продвигаться с помощью крючьев транспортера по горизонтальному участку направляющих 1, Этим исключается возможность зависания коротья в момент разделения их стойками разделителя.Для обеспечения интервала между торцами короткомерных бревен часть их при движении по направляющим задерживается (через один по длине) разделителем 3....

Номер патента: 478777

Опубликовано: 30.07.1975

Авторы: Ганачевский, Егорцев, Кариков

МПК: B65G 69/20

Метки: бревен, воды, подачи, поштучной

...лесной и деревообрабатывающей промышленности.Известно устройство для поштучной подачи бревен из воды, включающее плавучее основание, рабочий орган, трособлочную систему с укрепленным на ее рабочей ветви толкателем и отсекатель.Однако известное устройство не обеспечивает качественной поштучной подачи бревен.С целью обеспечения цикличности подачи бревен отсекатель выполнен в виде шнековых роликов с подяимным поплавком,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 показан разрез по А - А на фиг. 1 (отсекатель); на фиг, 3 - разрез по Б - Б на фиг. 1 (датчик включения),Устройство смонтировано на плавучем основании в виде трех понтонов 1, 2 и 3, соединенных между собой мостами 4 и 5, Под мостом 5 установлен отсекатель,...

Номер патента: 382226

Опубликовано: 01.01.1973

Авторы: Анучин, Егорцев

МПК: H03K 4/50

Метки: автогенератор, фантастронный

...цепь.Работа гсцсрятора ццлообразцого цапряжсция фацтясторццого тцГя В явтоколсбятсльцо режиме харяктс)Пзустся следующими циклами (см, фиг, 2); 1 о - 1 - Ир 51 5 ОП ход пилы;1 - 1 е - ооратцыц хот пилы;Л 1 - ПРОцссс ОпрокцдыВяция схс 1 пос.ЛС ПРЯМОГО ХОДЯ ПИЛЫ;Лгз - процссс ОпрокцдыВЯ 1 И 51 схсмы послс соратцого ходя пилы (длцтсльНОСТЬ ИптСРВаЛОВ ВРСМЕЦИ Л 1 Ц Л 1 евыбрана условно).При помощи тра зистора 6, конденсатора 7,иода 8 ц рсзцстора 9 В гсцсраторс устрацец 1рышя ццкла Ме, что обсспсчцваст устойчивыйавтоколебательный режим, даже если коэффициент усиления потоку транзистора изменяется в несколько раз, а напряжения источников Е, и Е, изменяются в пределах 30%.В автогенераторе в прмежуток времени М происходят следующие...
