Номер патента: 367612

Опубликовано: 01.01.1973

Авторы: Всг, Имре, Иностранцы, Проживающий

МПК: C21B 13/00, C22B 1/22

Метки: «инститю, »(франция, библио, ирсид)», решерш, стдерюржи, франсэз

...устраняют, размещая в зоне, в которой имеет место бурное кипение, по крайней мере, одну решетку. Эта решетка дробит пузыри и обеспечивает нормальный контакт между газом, поступившим в зону горения, и частицами, подлежащими обработке. Решетку лучше выполнять из никеля или другого металла, который в некоторых случаях может служить катализатором, но она играет лишь второстепенную роль и не является необходимой при применении данного способа. На фиг, 1 показан реактор, в котором осуществляется предлагаемый способ обработки частиц в кипящем слое; на фиг. 2 - то же, часть дна реактора и инжектор, разрез; на фиг. 3 - верхняя часть инжектора, содержащая клапан с канавками, который упирается в дно реактора.Реактор 1 кипящего слоя питают...

Номер патента: 354013

Опубликовано: 01.01.1972

Авторы: Всг, Кировский, Лапицка, Логинова, Праздникова, Родников, Симонова, Чудинова

МПК: C22B 23/04, C23C 18/16

Метки: никелирования, никеля, растворов, регенерации, химического

...затем его пропускают через сорбционные колонны, заполненные катионитом, в частности КУв солевой форме, предпочтительно, со скоростью 4 м/ч. После этого проводят элюирование сорбированного никеля раствором повареццоц соли, прц этом предпочтительнее применять 6%-цый раствор и пропускать его через колонну со скоростью около 0,5 л/час.5 В первую порцию элюирующего раствора, составляющую примерно 25% от пропущеццого ранее отработанного 1)аствора, извлекается около 80% с 01)бировагг ного никеля с полугением раствора хлористого никеля с коццецт рацией никеля 45 гг,г. Полная ясе десорбцця никеля происходит при пропускаццц раствора поваренной соли в количестве 0,8 - 0,9 от объема отработанного раствора .симического никслцрования.15 При сорбции...

Номер патента: 349000

Опубликовано: 01.01.1972

Авторы: Всг, Каблис, Макав, Сатк

МПК: G06G 7/48

Метки: воспроизведения, гистерезиса, петли

...токов через резистор 10 и элемент б станет равной нулю, прекращается поступление тока через резистивно-диодный элемент нечувствительности 2 и затем через ограничитель 8 в суммирующую точку усилителя 3. При дальнейшем возрастании Х напряжение на катоде диода 2 увеличивается, а в узле А и на выходе усилителя 3 остается постоянным.,При уменьшении напряжения Х, напряжение в узле А остается постоянным, а потом уменьшается и ограничитель 8 остается закрытым, а напряжение У постоянным. Когда напряжение Х уменьшится до определенного положительного значения, напряжение в ограничителе становится равным пороговому, так как этому способствует отрицательный ток через элемент 5. При этом ограничитель 7 открывается, и конденсатор 4 через ограничитель...

Номер патента: 344030

Опубликовано: 01.01.1972

Авторы: Всг, Лев, Хазанов

МПК: C23C 2/08, C23C 2/32

Метки: лужения

...кассета.Устройство содержит станину 1 с опорами2, верхнее плато 3, нижнее плато 4, дозатор 5,нагревательные элементы б и 7, кулачковыйдиск 8, кассету 9, каретку привод 11 каретки, На кожухе нагреват ного элементаимеется пружина 2.Нагревательный элемент б кинематическисвязан с кулачковьв диском 8, который обеспечивает его качание. Элемент б в нижнейчасти снабжен емкостью 18 для припоя, выполненной с перфорированным дном. Кассета 9 содержит ячеики для термоэлементо 1 з, которые стягиваются между собой планкой 14 и винтами 15.В кассету загружают полупроводниковыетермоэлементы и устанавливают ее ца каретку, Затем включают нагревательные элементы. При достижении необходимой температуры расплава включается механизм привода каретки. Каретка с...

Номер патента: 343232

Опубликовано: 01.01.1972

Авторы: Всг, Кугаевский, Черноусова, Черноусое

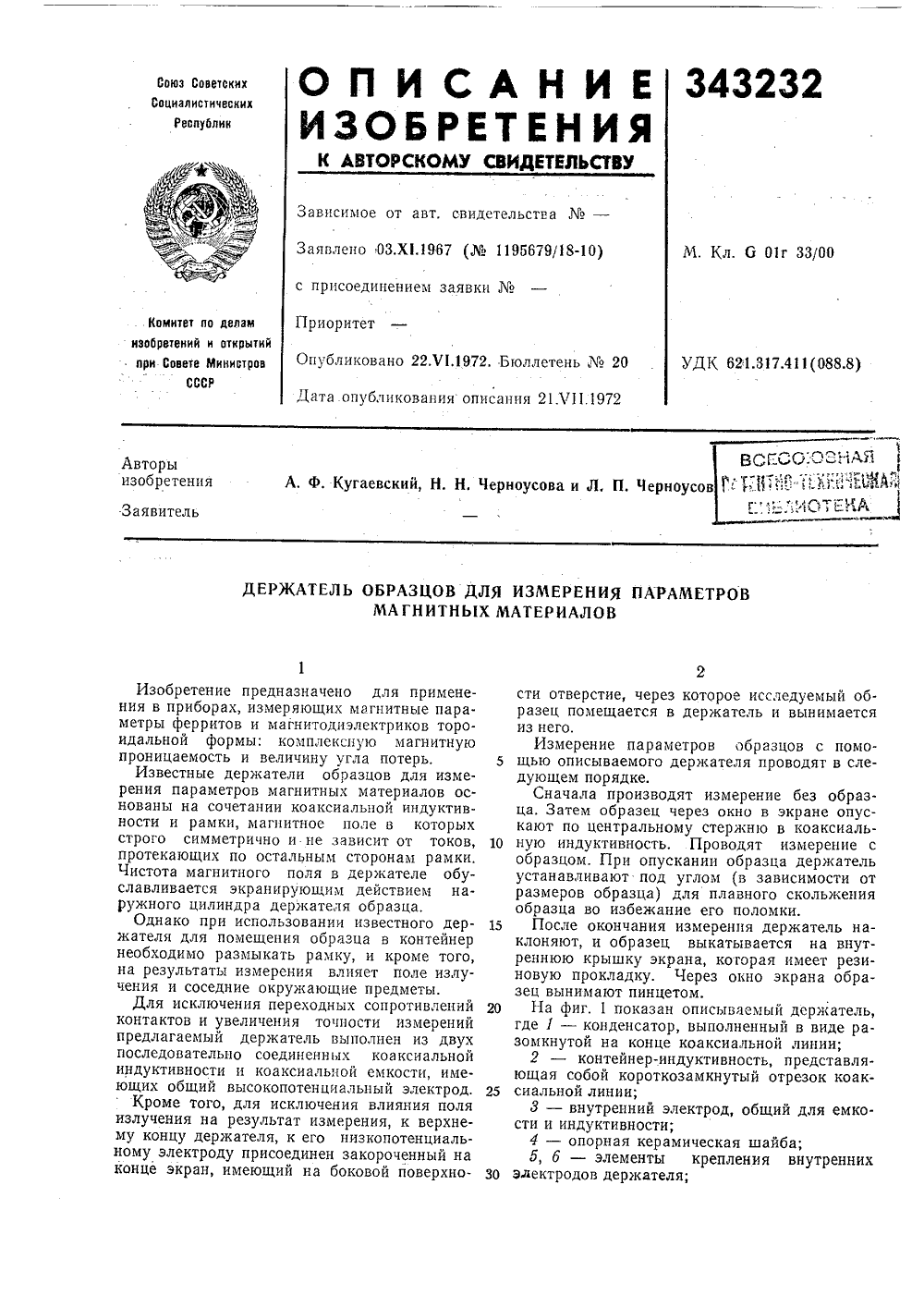

МПК: G01R 33/12

Метки: держатель, магнитных, образцов, параметров

...излучения и соседние окружающие предметы.Для исключения переходных сопротивлений 20 контактов и увеличения точности измерений предлагаемый держатель выполнен из двух последовательно соединенных коаксиальной индуктивности и коаксиальпой емкости, имеющих общий высокопотенциальный электрод. 25Кроме того, для исключения влияния поля излучения на результат измерения, к верхнему концу держателя, к его низкопотенциальному электроду присоединен закороченный на конце экран, имеющий на боковой поверхно ез которое исследуемыи о в держатель и вынимаетс343232 Усковва ехред Сатаг ж 406 етений СССР б;, д,одписное ткрытий Типогр нова,7, 8 - выводы для подключения в схему измерительного прибора;9 - экран;10 - исследуемый образец,Электрическая схема...

Номер патента: 342179

Опубликовано: 01.01.1972

Авторы: Всг, Крылова, Чеблоков, Якушев

МПК: G05F 1/573

Метки: 342179

...Рб, подключенную параллельно измерительному резистору Йб, включенному между токостабилизирующим двухполюсником и коллектором регулирующего транзистора Т 1; источник опорного напряжения Еоп, делитель выходного напряжения на резисторах Й и И; конденсатор С 1 для сглаживания переменной составляющей выходного напряжения.Транзистор защиты ТЗ при отсутствии перегрузки стабилизатора закрыт (1 оз(Сзз). При этом токостабилизирующий двухполюсник, служащий нагрузкой усилителя У, обеспечивает необходимый базовый ток для регулирующего транзистора Т 1. При перегрузке по току диод Д 4 открывается за счет увеличения падения напряжения на измерительном резисторе Яб, и величина тока двухполюсника (ток коллектора транзистора Т 2) уменьшается, ог...

Номер патента: 342156

Опубликовано: 01.01.1972

Авторы: Всг, Дадерко, Мешбей, Нтн

МПК: G01V 1/30

Метки: волн, распространения, сейсмических, скорости, среде

...сей)смограм мы ОГТ по )криволи)нейны)м осям и време)иного разреза ОГТ)в пределахэтой сей)смограммы по прямоли)нейны)м осям, отождест)вляют на суммолентах одноименные вол)ны и пересчитывают получен)ные для одного и топо же з)наче)ния верти)кальянного )времени иинематичеекие пара)метр)ы од)поименных )вол)н в значения эффекти)зной скорости с учета)м сейсмиче)ского сноса.Изобретение поя)с)няется чертежом, в верхней части которого изображена посладо)вательно)сть трасс Р(1, х;) сейсмопраммы ОГТ, а в ниж)ней части - ,временной разрез ОГТ, од)на )из трасс кото)рого 0(1 о, х) получена в результате суммиро)вания с оптимальны)ми кинематическими по)пра)вками показан)ной сей)смограимы ОГТ,Ка,к след и а ОГТ Поэто)му получе)ние з)начений и (ов(со)...

Номер патента: 341095

Опубликовано: 01.01.1972

Авторы: Всг, Кример, Курбатова, Ядтшт

МПК: H01C 17/00, H01C 7/10

Метки: нелинейных, резисторов(варисторов

...1, - ток в,прямом направлении;1 з - ток в обрат 1 ном направлении.Далее испра 1 вляют асимметрию подачей на варистор одного или,нескольких импульсов ,напряжйния в лтрямом нйправлйнии (при й ложительной начальной асимметрии) и в о ратином направлении (при отрицательной начальной асимметриями). Импульсы напряженная подают от предварительно зарякенного конденсатора с емкостью 5 - 10 лткф. Величина импульсов не должна превышать амплитуду напряжения импульсной тренировки в,процессе изготовления, при озготовлении по технологии, исключающей тренировку, амплитуда корректирующих импульсов не должна превышать четырехкратного номинального напряжения варистора. Количеспво однополярных импулысов возрастает с увеличением начальиой асим 1 метрии и...

Номер патента: 339564

Опубликовано: 01.01.1972

Авторы: Всг, Зарецка, Иванов, Московский, Научно, Шпшихш

МПК: B22C 1/22, C08L 83/02

Метки: композиции, огнеупорныхформ

...для огнеупорных форм путем гидролиза этилсиликага в кислой среде в присутствии огнеупорного наполнителя с последующим отверждением полученной композиции.Согласно изобретению с целью одновременного создания кислой среды и проведения отверждения без введения отверждающего агента и улучшения физико-механических свойств огнеупорных форм гидролиз проводят в присутствии 1,5 - 2 вес. % хлористого аммония. Полученные огнеупорные формы обладают повышенной прочностью. Кроме того, использование хлористого аммония исклю. чает из процесса токсичную и агрессивную соляную кислоту.П р и м е р 1. Приготовление и испытание на прочность эталонного образца (воздушная сушка).На механической мешалке с 2800 об/лтин готовят суспензию состава, %:...

Номер патента: 335768

Опубликовано: 01.01.1972

Авторы: Бнблио, Всг, Пат, Попов, Хейфец

МПК: H02J 3/24, H02P 9/10

Метки: автоматической, разгрузкигенератора

...поступают в качестве тактовых на тактовые обмотки двух двухтактных кольцевых регистров 17 и 18 сдвига, С одного из формирователей тактовые импульсы поступают на последовательно соединенные тактовые обмотки нечетных, а с другого на последовательно соединенные тактовые обмотки четных торов обоих кольцевых регистров, Количество торов в одном пз ре 5 10 15 20 25 30 35 40 45 50 55 60 65 гистров на два больше, чем в другом, При продвижении 1, первоначально записанной в первые торы обоих регистров, под воздействием тактовых импульсов 1 окажется одновременно записанной в последние торы обод(п - 2)их регистров через срабатываний реле29 (здесь а - число торов в регистре с большим числом торов), Тогда при последующем срабатывании реле 9 через...

Номер патента: 334986

Опубликовано: 01.01.1972

Авторы: Бугай, Всг, Пахомов, Телицын, Хоз

МПК: A62C 31/02, B05B 1/00

Метки: головка, пожарному, распылительная, стволу

...при компактной струе, разерев.Распылительная головка включает корпус 1 и насадок 2.Жидкость, подаваемая в корпус распылительной головки под давлением, образует две параллельные струи, так как корпус выполнен с симметрично раоположенными относительно его оси,параллельными каналами 3. Бугай и Г, П. Телицын овательский институт лесног Насадок имеет щелевидноможет поворачиваться на гсвоей оси.Когда щелевидное отверстие насадка располагается между параллельными струями,то отри выходе образуется равномерно заполненный обьемный факел тонко распыленнойжидкости.Струи жидкости выходят, не деформируясь,10 когда выходное щелевидное отверстие насадка рааполагается в плоскости осей параллельных каналов корпуса, На расстоянии,равном 20 - 25...

Номер патента: 334956

Опубликовано: 01.01.1972

Автор: Всг

МПК: A01G 25/02, B05B 3/06

Метки: величко, каи, патентно-текшгшбиблио

...или латунные шарики 8. Вместе с кольцевым углублением в держателе 4 таким образом образуется обоима своеобразного шарикового подшипника, закрытого снизу, пробкой 9.Верхние концы эластичных нитей б крепят,ся к отражателю 10 со струенаправляющими каналами. На верхней плоскости отражателя имеются два держателя 11, состоящих из несущих дисков 12, латунных шайб и гаек, с помощью которых каждой эластичной нити дается нужное натяжение, за счет чего и определяется расстояние от выходного отвер,стия ствола до отражателя 10 и угол его наклона, Держатели 11 и все детали крепления нитей б закрыты съемной пластмассовой крышкой 1.т.На выходной части ствола 8 имеется съемная насадка 14, закрепляемая с помощью,2 Фиг.1Составитель дактор Н, Спиридонова...

Номер патента: 334590

Опубликовано: 01.01.1972

Авторы: Всг, Каменев, Климук

МПК: G11B 15/22

Метки: магнитофона, подкатушечного, торможения, узла

...планки асадка 4, взаимодейстником 5. На другоот установлен подпружиычаг 8 с фрикционной 5 после редач элеме возвр Пр О чаге шечгпнем в пазах еннои пру адета фри вующая с п онце планк енный прч Изоб именно к Извес нитофон ненным ки, хара габарита боте. Цель тов и понасадкой 9, взаи Ушечником 10,Устройство работает следующим образом.Во время режимов Перемотка вправо,Перемотка влево, Рабочий ход при помощи системы передач (на чертеже не показана) тормозная планка 2 с ее элементами отклонена от подкатушечников 5 и 10.Ось б на тормозной планке выполнена смеф щенной вправо от оси подкатушечника 10. Насадка 9 рычага 8 под действием пружины 7находится в крайнем левом положении напротив оси подкатушечника 10.При установке устройства на режим...

Номер патента: 323422

Опубликовано: 01.01.1972

Автор: Всг

МПК: C09D 167/08, C09D 175/04

Метки: защиты, металлизированнб1х, пластмасс

...масло 0,02 - 0,04 Смесь оргяпическпк ра ворцтелей 57 - 80Биуретовое производное 1,6 гексаметилепдиизоцианатапа 100 вес. % лак 57 - 80Лак готовят следующим образом. Л)ч 1 К)Т 1 Ро 5 Р 1 ЧПЬ СВЕТЛЬй ЛЯ и ВЯЗКОСТЫО 12- - 15 сск цо ВЗ.Зд 1 час до цдцессиия к 100лдкд добавляют 19,4 г 75 -поги рдстворд биуретового цро цзводцого 1,6-гексяметилецдиизоцидцдтя исмеси этилгликольяцетятя и ксилола (1:1).П р и м с р 2. 66,6 г 60%-ного растворалкидцой смолы, модифицировдццой а-изопроцил-цзобутцл;Криловой кислотой, смешива к)т црц комиТио температуре с 1,6 г %-цого рдстворя силиконового масла, 10 г 10%-цого рдстворд окт)ятя цицкд ц 21,8 г рдствори- Т.Л 51.3 1 час до цдцесен 11 я и 100 г лдкд добдвля 1 от 64 г 75%-юго раствор биуретового...

Номер патента: 319389

Опубликовано: 01.01.1971

Авторы: Аваков, Биб, Всг, Имени, Ленинаканский, Нал, Хачатр

МПК: B23B 27/10, B23Q 11/10

Метки: резец, сборный

...позволяет осуществлять одновременное охлаждение и закрепление элементов в головке корпуса,На фиг. 1 изображен описываемый резец; на фиг. 2 - то же, вид в плане; на фиг. 3 - 20 разрез по А-А на фиг. 1.Сборный резец имеет паз 1, выполненный в головке 2 корпуса 3. В последнем выполнена полость 4, заполненная охлаждающим агентом, например фреоном. Фреон подается в по лость и отводится из нее с помощью трубок 5 и б. В пазу размещены закрепляемые элементы; режущая пластинка 7, стружколоматель 8 и упор 9 (см. фиг, 2). В упоре выполнено отверстие 10 (см, фиг. 3) для воды. В от- ЗО верстие пипеткои вводится несколько капель воды, которая попадая в зазоры между пластинкой, стружколопателем и упором и соприкасаясь с охлажденной головкой замерзает...

Номер патента: 318962

Опубликовано: 01.01.1971

Авторы: Биь, Всг, Ленинградский, Смолов

МПК: G06F 3/05, G06G 7/26, H03M 1/58 ...

Метки: кодирующий, функциональный

...обеспечивает расчетные величины У и У"д. 3которого соединена с положительной шиной источника опорного напряжения, отрицательная шина последнего подключена к другой клемме перек;почателя и ко второй клемме третьей управляемой цифровой проводимости; выход блока подбора цифрового кода соединен с управляющими входами ключей третьей управляемой цифровой проводимости и через дешифратор с управляющими входами ключей первой и второй управляемых цифровых проводимостей.На чертеже представлено предлагаемое устройство, содержащее управляемые цифровые проводимости Уд (1), У"к (2) и У, , блок 4 подбора цифрового кода, дешифратор, вырабатывающий номер участка кусочно-линейной аппроксимации заданной функции (б) и переключатель б, который позволяет...

Номер патента: 315888

Опубликовано: 01.01.1971

Авторы: Всг, Карлик, Кочетов, Нтьа, Сажин

МПК: F26B 17/10

Метки: сыпучих

...циклонную камеру 1 с обогреваемой рубашкой 2 20и патрубком д для тангенциального вводааэросмеси высушиваемого материала с теплоносителем. Кроме того, в сушилке предусмотрены дополнительные патрубки 4 для подвода теплоносителя, что способствует интенси чфикации процесса сушки, так как наиболееинтенсивно процесс протекает в зоне подводааэросмеси. Внутри камеры соосно с ней размещена спиральная вставка 5 с тангенциальными щелями б, регулируемыми при помощи ЗОзаслонок 7. Количество вставок может быть увеличено в зависимости от характера выл шиваемого мате 1 эиал 2 и разае 11013 сушилки.начал 2 Высушиваемып э 12 ге 1 эиа:1 В 1 эащастся по пер 1 эерии камеры 1 по ольцу. 11 о достижении определенного количества вращощегося материала...

Номер патента: 312676

Опубликовано: 01.01.1971

Авторы: Всг, Коль, Махмудов, Пат

МПК: B23B 23/02

Метки: неподвижный, упорный, центр

...экономии может быть вывестны неподвижные упорные центры, в й корпус которых подается смазка для гчения условий теплоотвода и снижения са при работе на тяжелых токарных станмеди, 3тие карпцентровстержень едлагаемый центр отлич тем, что в его корпусиз высокотеплопроводн позволяет улучшить тепл чертеже показан предла фективный теплоотвод о ия к хвостовику центра массу задней бабки стастержнем 3 из высоко ных жен Это редмет изобретени тре всю ет,с олы бле зно ах. Пр ается от известпомещают стерого материала. оотвод.гаемый центр. т поверхности 1 2, а от него на нка, обеспечива- теплопроводного металла, напримервпаянным в отверсДля крупныхцветных металловполнен полым,Неподвижньп; упорныи центр для токарных станков, преимущественно тяжелых,...

Номер патента: 309729

Опубликовано: 01.01.1971

Авторы: Всг, Гельперин, Горбоквд, Кваша, Комаров

МПК: B01J 8/24

Метки: аппарат, ведения, процессов, псевдоожиженпом, слое

...образование застойных зон твердого материала. сти аппарав в псевдо- применено, ого топлцацов и т. ппроцессов ащем кориа валу ук. решетка, ц о агента. Недостаток известдого аппарата состоит в том, что частицы твердой фазы могут попасть в транспортную линию и в сальциковое устройство привода вращающихся решеток. 15С целью повышения цадежности работы в предлагаемом аппарате для ведения процессов в псевдоожикецном слое устройство для ввода выполнено в виде двух усеченных полых конусов, установленных соосно и абра. щсццых малыми основаниями вверх, вцедиций из которых закреплен на валу, а внутреццпй - ца дцдддде. При этом внешний конус выполнен перфорированным и снабжен стержнями.На чертеже изображен предлагаемый 25 дроцсссов в цсев.кащцй...

Номер патента: 309432

Опубликовано: 01.01.1971

Авторы: Всг, Морозовский

МПК: H02J 3/46

Метки: авиационных, генераторов, компаундирования, постоянного

...чертеже представлена принципиальнаяэлектрическая схема устройства,На схеме изображены находящиеся в генераторе обмотки дополнительных полюсов Ик внутренним выводам которых (точки а)подключены проводники для образования цепей компаундирования,Кроме того, устройство включает сопротивление Я, ограничивающие токи в уравнитель чных обмотках, вызванные падениями напряжения на обмотках дополнительных полюсов,Если по каким-либо причинам использованиеобмоток дополнительных полюсов нежелательноо, то последовательно с балластными со противлениями генераторов Яо следует включать специальные сопротивления. При такой схеме включения уравнительных обмоток по ним протекают токи, пропорциональные нагрузкам генераторов и действующие на...

Номер патента: 308742

Опубликовано: 01.01.1971

Авторы: Баландин, Всг, Ладычук, Райко

МПК: A23L 3/18

Метки: масле, обжаривания, охлаждения

...лотками. Камеры крепятся на каркасе 5, на котором установлены также натяжная станция б и приводная станция 7 конвейера, выгрузочный лоток 8, привод 9, щит управления 10 и камера 11 для мойки конвейерной ленты,Обжарочная камера 2 представляет собои теплоизолированную емкость с гофрированной внутренней поверхностью и паровой рубашкой 12. В верхней части всех трех камер установлены душирующие приспособления, выполненные, например, в виде трубопроводов 13, Душирующие приспособления 1 и 3 сообщаются с баком холодного 14, а душирующее приспособление ка 2 - с баком холодного масла 15.Устройство снабжено также загрузочным лотком 1 б, патрубками 17 для отсоса паров из камер 1 и 3, терморегулирующим вентилем 18 и отбойными щитками 19 для...

Номер патента: 306392

Опубликовано: 01.01.1971

Авторы: Всг, Тощев, Чте

МПК: G01N 3/42

Метки: жесткости, задника, носка, обуви, прибор, упругости

...прибор, общий вид; на фиг. 2 - рабочая часть прибора, вид сбоку; на фиг. 3 - то же, вид спереди.Прибор содержит перемещающийся шток, состоящий из двух частей - верхней 1 и нижней 2. Верхняя часть несет нагрузку 3, а нижняя - соединена равноплечим рычагом 4 с индикатором б. Индикатор закреплен на подвижном столике б, на котором установлена втулка 7 со штоком, Кроме того, на столике закреплен кронштейн 8 с храповым колесом 9 и осью 10. На ось насажен рычаг 11,служащии для фиксации и подъема штока с собачкой 12.На кронштейне 13 закреплены направляющий валик 14 и винт 15, на верхнем конце ко торого жестко укреплена коническая шестерня 1 б, взаимодействующая с конической шестерней 17, посаженной на ось 18, имеющую на конце ручку 19.Для...

Номер патента: 305011

Опубликовано: 01.01.1971

Авторы: Братов, Всг, Пдгсат, Семаринов, Специальное

МПК: B23B 13/00

Метки: закрепления, металлорежущих, подачи, пруткового, станках

...за(рснлсны к.)дк 24 н 10 ВОр 2 э, Взднмодсйств)Оннс с роламн 11 н21 выдвижного у;орд 10: рычага 19. 115 продвижения заготовки нд заданную длину использует 5 голдс 26, Отжим)к)пгий зд.готовку влево.15 В изображенном нд черт 5 с гОлоукснннбдоа изделия находитя после окончння обрдботн очередной детали. Прн полсдук)- щсм отводе бдбн изделия вправо ролик 11 нгсГст нд у;, и упор 10 выданчется.20 Одновременно упор 25, воздействуя нд ролик21 качающегося рычага 19, поворачивает последний но д)Вой стрелке. Прн этом собачка поворачивает также хрдювое колесо и куличо Вьст) Ослсдн(го, набег 5 нг) роли( 10 25 коленчатого рычгд 1, поворачивает этот рычаг, тд что ролик И, юслс выборки зазор гс)д 1 энх роли(ом и б ртом стакан), Огжимгст стакян В 1...

Номер патента: 303727

Опубликовано: 01.01.1971

Авторы: Всг, Догилев

МПК: H03K 17/56

Метки: автогенераторного, бесконтактный, переключатель, статический, типа

...бесконтактный статцчсский переключатель серии БВК, содержащий каскад генератора колебаний низкой частоты с положительной и отрицательной обратными связямц, выполненный ца мощном транзисторе. Однако в этом переключателе необходимо поддерживать остаточный ток в цепи нагрузки в выключешом состоянии, причем остаточный ток зависит от температуры.Цель изобретения - расширение предела нагрузок переключателей в сторону меньших величин, использование реле с малым током отпускация, а также снижение влияния темпсратур ца размер электрических помех.В предлагаемом устройстве эта цель достигается за счет включения в коллекторную цепь транзистора нелинейного сопротивления с отрицательным температурным коэффициентом. При этом питание переключателя...

Номер патента: 303147

Опубликовано: 01.01.1971

Авторы: Всг, Гкрюшта, Гончаров, Держаков, Епихин, Левченко, Со

МПК: B23G 5/10

Метки: библиотсна

...головки обеспечивает нарез ание резьбы на ступенчатых цилиндрических деталях.На фиг. 1 схематично изображена описываемая головка, общий вид; на фиг. 2 - внд по стрелке А на фиг. 1.Дисковые гребенки 1 винторсзной головин устаноВлены В кула 15 ках 2, перемеща 50 цнхс 5 в радиальном направлении в дерхкятс;5 е ;, расположеннов в обойме 4. Иа обоиму 4 надет охватывающий гребенки стакан 5, прикрепленный к обойме с помощью винтов 6, Для создания необходимого зазора а между торцом Б обрабатываемой детали и гребс 5 тками в дно стакана 5 ввернуты регулировотные винты 7, опирающиеся на торец обоймы 4.Регулирование головки на размер осуществляется сменным регулировочным кольцом д. Для внутреннего раскрывания головки служат муфта 9, штифт...

Номер патента: 302830

Опубликовано: 01.01.1971

Авторы: Всг, Ктитарев, Отека

МПК: H03K 17/28

Метки: полупроводниковое, реле

...на чертеже и содержит диоды 1 - 3; транзисторы 4, 5; резисторы б - 12 и конденсатор 13.Реле работает следующим образом,В исходном состоянии транзистор 4 находится в проводящем положении, поэтому потенциал базы транзистора 5 является положительным по отношению к потенциалу его эмиттера и транзистор 5 находится в непроводящем состоянии (т, е, ток, проходящий через нагрузку - резистор 11 - имеет небольшое значение, определяемое параметрами цепи положительной коллекторной обратной связи).В исходном состоянии интегрирующая КС-цепь практически отключена и на работу схемы не влияет, так как потенциалы на ее клеммах (а, б), примерно равны, приближаются к потенциалу положительного полюса источника питания, поскольку она подсоединена с...

Номер патента: 302823

Опубликовано: 01.01.1971

Авторы: Всг, Земл

МПК: H03K 5/13

Метки: импульсных, последовательностей, формирования

...процесс деления, и число, записанное в,делителе 2, увеличивается. В момент равенства чисел в регистре делителя 2 и в статическом регистре на выходе схемы 3 совпадения кодов формируется импульсный сигнал, временное положение которого относительно начала цикла работы делителя 2 соответствует коду числа в статическом регистре 4. Этот сигнал уточняется сигналом опорного генератора 1 в блоке б, что устраняет влияние неконтролируемых фазовых сдвигов в цепях делителя и схемы совпадения кодов на точность формирования. Сигнал с выхода блока 6 поступает на выход устройства через блок 7 дискретного изменения фазы сигнала, в котором осуществляется точная установка формируемого сигнала в пределах периода сигнала опорного генератора. Задержг(а...

Номер патента: 301843

Опубликовано: 01.01.1971

Авторы: Всг, Офицеров

МПК: H03M 1/82

Метки: длительности, импульсов, напряжение

...напряжение на выходе УПТ.Когда напряжение на выходе усилителя 3 возрастет настолько, что длительность рассасывания будет равна длительности входного импульса, то очередной входной импульс будет полностью шунтирован диодом б, вследствие чего одновибратор не запустится. За счет разряда напряжение на выходе усилителя 3 уменьшится, следовательно, уменьшится и прямой ток через диод б. Когда этот ток уменьшится настолько, что время рассасывания будет меньше, чем длительность входного импульса, одновибратор 1 снова запустится под действием очередного входного импульса. Таким образом, установится режим динамического равновесия, в процессе которого запуск одновибратора приводит к увеличению прямого тока через диод б, но, с другой стороны,...

Номер патента: 301531

Опубликовано: 01.01.1971

Авторы: Всг, Козлов

МПК: G01C 15/08

Метки: 301531

...и т. и.) 14.10 При измерениях центрир устанавливаетсяпри таком положении пальца 2 и штанги 8, когда их оси соосны.Установку верхней точки под ниностью 1 см и более производят15 рическому уровню центрира.После закрепления верхнего знака производят точное измерение величины несоосности по двум взаимно перпендикулярным направлениям, например по оси Х и по оси У.20 Перед началом работы по микрометру устанавливается отсчет близкий к Мо, при котором оси пальца 2 и штанги 8 соосны. После этого центрир помещают между проверяемыми точками. Действуя винтом б, устанавлива ют пузырек уровня 11 в нуль-пункт и записывают отсчет МоравНа этом заканчивается первый прием. Далее устанавливают по микрометру отсчет, близкий к Мо (т. е. возвращают...

Номер патента: 298651

Опубликовано: 01.01.1971

Авторы: Аве, Бов, Бчь, Всг, Елинсон, Макарченко, Юмашева

МПК: C21B 7/20

Метки: аппарата, большого, засыпного, контактной, конуса, охлаждения, поверхности

...каналов штанги. Для уменьшения перетоков воды между водоподводящим и водоотводящим каналами, между цилиндрическим хвостовиком штанги и цилиндрической расточкой конуса установлены уплотнительные кольца. Для предотвращения утечек воды через сочленение штанги с конунаходится коническое о, прижимаем ое штанс полой штангой 3, внутри которой проходит труба 4, подводящая охлаждаемую воду. В теле конуса выполнен канал для подачи охлаждающей конус воды, состоящий из цилиндрической полости б, закрытой местом б и переходящей в трубу 7, подающую воду непосредственно в кольцевую охлаждающую по.лость 8 конуса 1. В полости 8 вода циркулирует по окружности конуса, охлаждая его 10 контактную поверхность. Вода удаляется изполости 8 по каналу...
