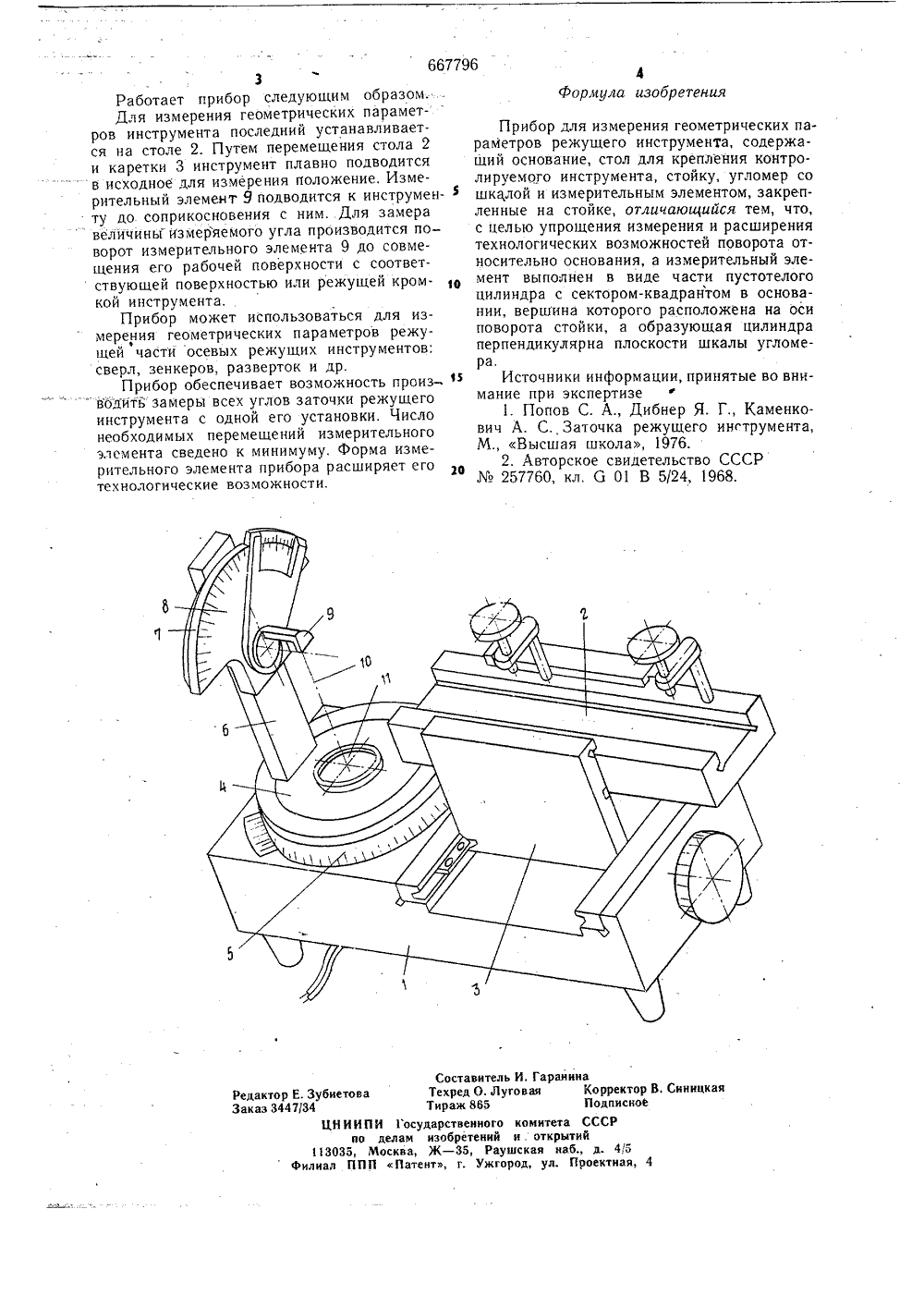

Прибор для измерения геометрических параметров режущего инструмента

Номер патента: 791509

Опубликовано: 30.12.1980

Автор: Плющ

МПК: B23Q 15/16

Метки: износа, инструмента, интенсивности, прибор, режущего

...13, фиксатор 14 установленна направляющей 15 с возможностью прсдольного перемещения с помощью рукоятки-указателя 16, под которой расположенашкала 17,Прибор работает следующим образом,Устанавливают рукоятку-ука затель 16в крайнее верхнее положение. К обрабатываемой детали 2 и режущему инструменту Э подводят токосъемники 4. В проце.Заказ 9351/ 60 Подписпо 3 7915 се резания возникает термоток. Введение в регистрирующее устройство намагничивающей катушки 6, соединенной через вилку 5 с токосъемниками 4, снимавшими ЭОС с контактирующих пар, обеспечивает создание намагничиваюшей силы в ней. Возникающая намагничиваюшая сила притягивает ферритовый контакт 13, расположенный на упруго-деформируемом щупе 12 состоящем иэ тонкого упругого ма териала...

Номер патента: 1634375

Опубликовано: 15.03.1991

Авторы: Аникин, Демидов, Игнатьев

МПК: B23B 27/16

Метки: инструмент, режущий

...в зоне "половинчатого" действия, когда закрепле 1634375ние пластины при вращении элемента дляперемещения тяги осуществляется, а раскрепления при обратном вращении не происходит, например, если винтовуюповерхность 11(см. фиг, 2) выполнить левойкак изс)бражено, а резьбу элемента 9 - правой, при этом установить тягу 6. прижимающую пластины 3 и 4, в отверстие 5 дс упорастержнем 7 в поверхность отверстия пластины и начать ввинчивать элемент 9 в отверстие Е, элемент 9, дойдя поверхностью11 до поверхности 14 тяги 6, ээкреп.,т пластины. однако при обратном вращении элемента 9 раскрепления плэсгин 3 и 4 непроизойдет, так как поверхности 12 и 15 небудут контактировать, выйдя из зоны контакта ранее, чем необходимо При выполнении винтовой...

Номер патента: 212095

Опубликовано: 01.01.1968

Автор: Гургаль

МПК: B24B 3/34

Метки: доводки, заточки, инструмента, режущего, универсальное

...настроенного упора 7.При переходе для заточки третьей гранирезца рукояткой 15 производят расфиксацию столов 11,и 8, вращая стол 11 по часовой 0 стрелке.Помысле заточки третьей задней вспомогательной грани резца рукояткой 15 стол 11 вращают и он автоматически фиксируется со столом 8 фиксатором 14, В такогм положении 5 затачиваемого резца кромка его будет находиться в одной плоскости с абразивным кругом, и производится заточка резца по передней грани,и выточка стружколомательной канавки. 3дач 17 и 18 и вращаться вокруг оси 19,посредством передачи 20. Зажим затачиваемого режущего инструмента осуществляется с помощью эисцентрикового механизма 21.К,столу 8 прикреплена неподвижная дугообразная стойка 22, являющаяся дуговой .направляющей,...

Номер патента: 512027

Опубликовано: 30.04.1976

Авторы: Базаров, Барановский, Борисенко, Коновалов, Петсон, Попов, Сыромятин, Терикова

МПК: B23Q 17/12

Метки: величины, износа, инструмента, линейного, режущего

...величины линейного износа режущего инструмента на различных режимах резания.Поставленная цель достигается тем, что спектр частот колебаний режущего инструмента разделяют на высокую и низкую составляющие с последующим их сравнением.Предлагаемый способ поясняется блок-схемой прибора, представленной на чертеже.По этой блок-схеме механические колебания режущего инструмента, генерируемые в процессе резания, преобразуются на резце 1 преобразователем механических колебаний в электрические сигналы пьезоэлектрическим вибродатчиком 2 и поступают на предварительный усилитель 3, откуда после достаточного усиления поступают на блоки активных фильтров 4 и 5 соответственно низкой и высокой частоты (каналы НЧ и ВЧ). В блоках фильтров происходит...

Номер патента: 1038083

Опубликовано: 30.08.1983

Авторы: Барзов, Кибальченко, Марголис, Пащенко, Подураев, Фалькович

МПК: B23B 25/06

Метки: износа, инструмента, режущего

...сигнала, /Для исследования влияния условийконтакта на изменение беэразмерНого комплекса используют соотношение 25 3 1мыми порогами дискриминации, первыйдвоичный счетчик импульсов с регулируемым числом двоичных разрядоввторой двоичный счетчик импульсов,цифроаналоговый преобразователь,аналоговый запоминающий блок, к выхо.ду которого подключен блок регистрации, причем вход дифференциальногодискриминатора подключен к выходуосновного усилителя, а второй входвторого счетчика импульсов подклЬченк выходу первого дискриминатора,На фиг, 1 изображена блок-схемаустройства для контроля износа режущего инструмента; на фиг, 2 и 3зависимости сигнала АЭ от износа режущего инструмента,Способ контроля износа режущегоинструмента основан на том, что...
