F26B 17/26 — с транспортерами, совершающими возвратно-поступательное или колебательное движение, перемещающими высушиваемый материал над неподвижными поверхностями; с возвратно-поступательным или колебательным движением полок, сит или лотков

Номер патента: 497456

Опубликовано: 30.12.1975

Авторы: Зелепуга, Кабалдин, Михайлик, Никитин

МПК: F26B 17/26

Метки: виброкипящем, слое, сушки, сыпучих

...решеткбойные щитки 11.Высушиваемый материал подают в шахту 1 5 при помощи загрузочного устройства 2. Сушка материала производится в кипящем слое, создаваемом теплоносителем, поступающим через газораспределительную решетку 9. Нагрев материала осуществляется также кон дуктивным методом с использованием теплообменных поверхностей 8, укрепленных на штангах 7. Высушенный материал отводится из шахты 1 через разгрузочное устройство 3.Газораспределительная решетка 9 с по мощью штанг 7 прикреплена к перфорированной плите 5, на которой установлен вибратор 6, и вместе с плитой 5 совершает колебания в вертикальном направлении. Подпружиненные упоры 10 с роликами, скользящими по 20 стенкам шахты 1, служат для предотвращения заклинивания решетки 9...

Номер патента: 515012

Опубликовано: 25.05.1976

Автор: Данилевич

МПК: F26B 17/26

Метки: сыпучих, термообработки

...и холод. ный воздух через патрубки 10 и 11 и загружают яр. ра орехов через загрузочную воронку 6, Направляю. исая заслонка 13 поцает их к осноаанию перввс о перепускного лотка и равномерно распределяет по и 1 и. ке. Под действием направленных под углом к гори. зонту колебаний иа полке лотка обраэуется ииброки. внций спой, который перемесисея к краю пиьк. При достижении последнего ядра иересыиа ются с верхнего н спедуиииий нижний иереиускиой,шток, Во время иересыиания с одного нерепускиог писка на другой щ.эдукт ол 1 ьсвается потоком соричсгэ ввиду. ха температурой 1802(ЮС, вьэтекаюисегв ии щелей между перепуск ными лотками, и нс рсис 1:и.Лвииуисиеся ио пэткм ядри непрерывно оирыски. вают с помощью форсунок 12 нагретым до кыенид...

Номер патента: 515013

Опубликовано: 25.05.1976

Авторы: Калиновская, Посадский

МПК: F26B 17/26

Метки: вибросушилка, дисперсных

...полость 7 выполнена в виде трехгран. ной призмы.Желоб 1 может быть выполнен многовитковым (см, фиг, 3, 4), причем витки 9 расположены по касательной к пространственной спирали с переменным по высоте углом наклона.Вибросушилка работает следующим образом.После включения вйбропривода 8, установленного в центре тяжести вибрирующей системы, желоб 1 при. водится в колебательное движение (начинает внбриро вать), При этом. поступающий непрерывно в патру. бок 3 дисперснь 1 й материал, попадая на пове хгость желоба, начинает перемещаться вдоль него к выходно. му патрубку 4. Перемещение материала носит характер микрополетов отдельных его частичек.Сухой теплонос.".тель подается в патрубок 5, омы.вае- высушиваемый дисперсный материал и, пос.ле...

Номер патента: 517769

Опубликовано: 15.06.1976

Автор: Корнараки

МПК: F26B 17/26

Метки: вибрационная, мелкодисперсных, сушка

...является повышение качества сушки путем одновременного обеспечения равномерного отвода паров из всего объема шахты и эффективного рыхления высушиваемого материала. В описываемой сушилке 15 это достигается тем. что в ней штанги выполпены полыми и снабжены паросборниками, например, в виде открытых снизу усеченных конусов.На фиг, 1 схематически изображена описы ваемая сушилка; на фиг. 2 - узел 1 (увеличенный масштаб)Сушилка содержит вертикальную шахту 1 сгоризонтально расположенными в ней поверхностями 2 для кондуктивного подвода тепла к 25 слою. Шахматная компоновка теплообменнойповерхности обеспечивает более интенсивное перемещение материала, а ее обогрев, - например, электрический, Между теплообменными поверхностями помещены полые...

Номер патента: 538205

Опубликовано: 05.12.1976

Авторы: Кругловенко, Леверов, Покутнев

МПК: F26B 17/26

Метки: комбинированная, сушки, сыпучих

...штанг 24 и стоек 25. Крепление штанг 24 с стойкам 25 осуществляется через монтажные люки 26. Решетка 5 опирается на квадратные амортизаторы 27 из теплостойкого упругого материала, заключенные между уголками 28, которые обращены друг к другу внутренними поверхностями.Установка работает следующим образом, Высушиваемый материал, например сахарныи песок, подают через загрузочноенф до устройство 11 в подсушиватель 2 (первую ступень сушки), в котором он, спускаясь вниз по шахте, обрабатывается горячим теплоносителем (воздухом), проходящим через перфорированную стенку 3 из кана 35 па 13 и уходящим уже увлажненным через жалюзийный щит 8 в камеру 1, Из подсушивателя 2 сыпучий материал попадает на вибрирующую поддерживающую решетку40 5 (вторая...

Номер патента: 567923

Опубликовано: 05.08.1977

Авторы: Кабалдин, Куц, Лыков

МПК: F26B 17/26

Метки: проверки, процессов, тепломассообмена

...плиты,и торцы их выставлены на одном уровненад плитой,При контакте жидкости с нагретой поверхностью перфорированных секций 2ипод действием колебательного движения,накладываемого на секции вибратором 9,обеспечивают дробление падающих струйвысоковлажного материала и интенсивноеиспарение образовавшихся капель. Каплипод действием вибрационных колебаний проходят через секции 2-4.Расположение отверстий на верхних секциях произвольное, а на нижней - рядами.Это обеспечивает получение развитой поверхности тепломассообмена и интенсивногоподвода тепла к каплям.Вывод водяных паров, образующихся прииспарении жидкости над горизонтальной перфорированной плитой и в пространстве междусекциями, осуществляют через отверстия 629перфорированного стакана 5,...

Номер патента: 568824

Опубликовано: 15.08.1977

Авторы: Караваев, Кац, Рысин, Чорбачиди

МПК: F26B 17/26

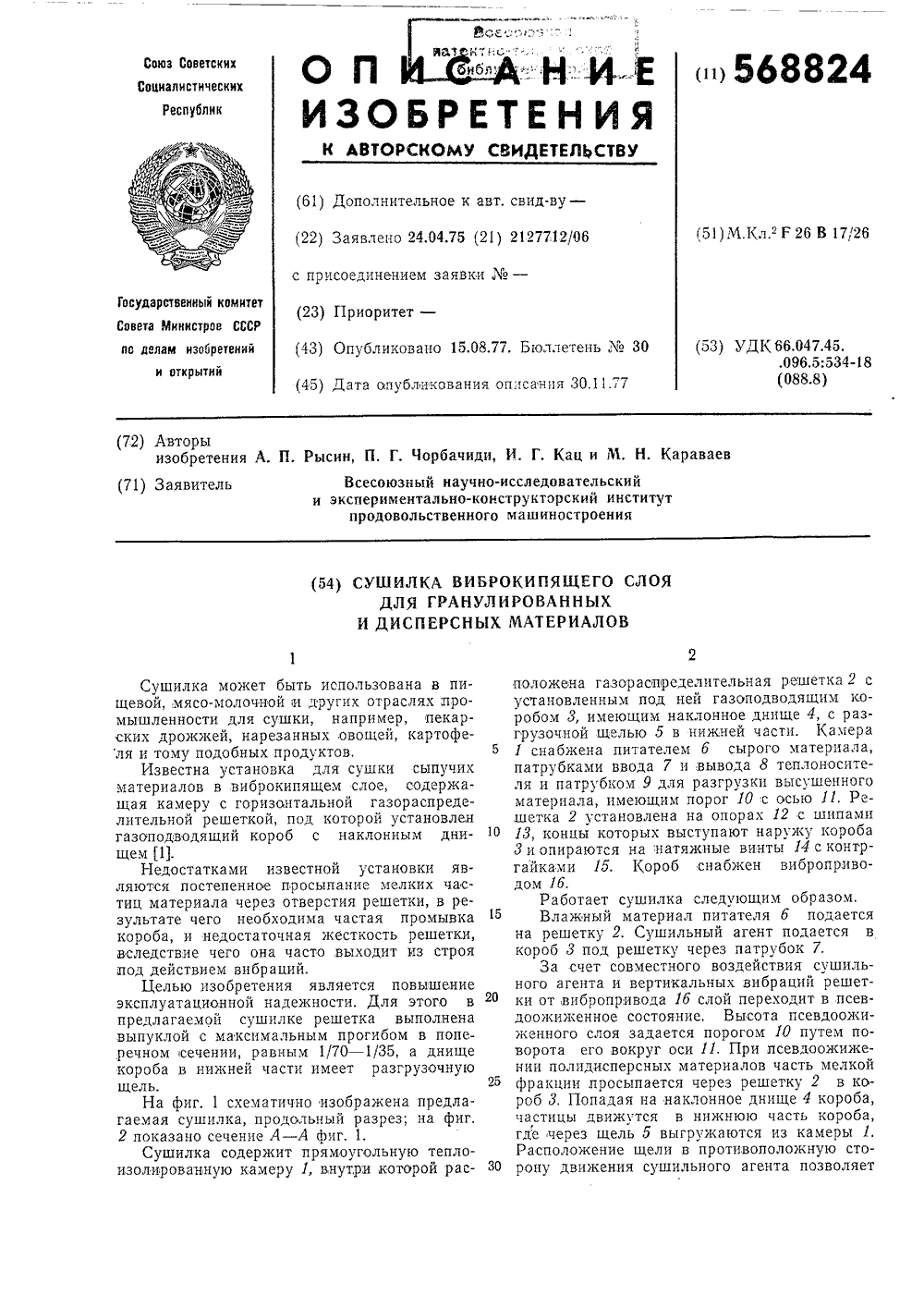

Метки: виброкипящего, гранулированных, дисперсных, слоя, сушилка

...1, внутри которой рас- ЗОположена газораспределительная решетка 2 с установленным под ней газоподводящпм коробом 3, имеющим наклонное днище 4, с разгрузочной щелью 5 в нижней части. Камера 1 снабжена питателем б сырого материала, патрубками ввода 7 и вывода 8 теплоносителя и патрубком 9 для разгрузки высушенного материала, имеющим порог 10 с осью 11, Решетка 2 установлена на опорах 12 с шипами 13, концы которых выступают наружу короба 3 и опираются на натяжные винты 14 с контргайками 1 б. Короб снабжен виброприводом 1 б.Р а ботает сушилка следующим обр аз ом.Влажный материал питателя б подается на решетку 2. Сушильный агент подается в короб 3 под решетку через патрубок 7.За счет совместного воздействия сушильного агента и вертикальных...

Номер патента: 573697

Опубликовано: 25.09.1977

Авторы: Заикин, Хоменко, Шитиков

МПК: F26B 17/26

Метки: пастообразных, сушки, сыпучих

...4, подкоторым расположена газораспределительная решетка 5, снабженная порогом 6,для досушки материала в виброкипящем 8слое. Подсушиватель 4 состоит из однойили нескольких горизонтально расположенных полок 7, подсоединенных к виброприводу 1. Полки 7 снабжены установленными над ними вертикальными отражательными пластинами 8, укрепленнымина одной.иэ боковых стенок камеры 2с воэможностью их поворота и измененияугла наклона к боковой стенке камеры 2.Материал, подлежащий сушке, подают вустановку питателем 9, соединенным степлоизолированной камерой 2 гибкимрукавом, а выгружают готовый продуктчерез затвор 10,От вибропривода 1 теплоиэолированная камера 2 .получает круговые колебанияПод гаэораспределительную решетку 5 поступает тенлоносите;:-....

Номер патента: 577375

Опубликовано: 25.10.1977

Авторы: Кузнецов, Савченко, Симонеко

МПК: F26B 17/26

Метки: вакуумная, вибрационная, действия, непрерывного, сушилка

...бункер 1, леханизл 2 управления дозирующим клапаном нагреватель 3, шлюзовую камеру 4, дозируощий клапан 5, рабочую камеру 6, вибратор 7, вибрирующие лотки 8, упругие пластины 9, пружины 10, поднорште гайки 11, стержень 12, механизм 13 управления запорным клапаном, залорный клапан 14, горловину 15, трубопровод 16 системы вакуумирования.Впбрационная вакуумная сушилка работает следующим образом.Материал из бункера 1 через шлюзовую камеру 4 и дозируюший клапан 5 подают на верхний вибрирующий лоток 8. Материал подается с лотка на лоток с полюшью вибрации, сообщаемой лоткам вибратором 7 через стержень 12. Скорость пересыпания материала регулируют за счет изменения числа оборотов впбратора 7 и степени сжатия пружины 10 гайкали 11. Сухой...

Номер патента: 587304

Опубликовано: 05.01.1978

Авторы: Будрик, Максуров, Савченко, Степаненко, Хвастюк

МПК: F26B 17/26

Метки: вибрационная, печь

...2, вибраторов3, упругой подвески в виде. опорных, пружин 4, теппоизапяции 5, Жепоб 1 имеет патрубки загрузки, Ъыгрузкис вентипяции, Вибрирующая рама 2 выпопнена в виде отрезка трубы 6, расположенной под3желобом 1 диаметрально по отношению к нему, с нриваренными по торцам Т-образными вертикальными пластинами 7, Пластины 7 приварены к торцам трубы 6 своими нижними частями, которые одновременно спу 5жат фланцами дпя присоединения вибраторов 3, Верхние части пластин 7 выполнены изогнутыми в горизонтальной плоскостив виде рессор,. концы которых прикрепленык жепобу 1,оПри работе печи труба 6 воспринимаетвстречные нагрузки от двух вращающихсяв разные стороны самосинхронизируюшихся вибраторов 3. Пластины 7 обладают высокой прочностью и...

Номер патента: 613184

Опубликовано: 30.06.1978

Автор: Пикус

МПК: F26B 17/26

Метки: жидких, непрерывнодействующая, продуктов, сублимационной, сушки

...14, 15 соединены с циркуляциоцным насосом 16, нагцетательный патрубок которого соединен с испарителем 17 инертного теплоносителя. Испаритель 17 соединен паропроводом с сублимационной камерой 4, между ними установлен пароперегреватель 18, например, поверхностного типа.Установка работает следующим образом.Исходный жидкий продукт подается в вакуум-распылительньш грацулятор 1 через форсунку 2, где происходит его самозамораживацпе при интенсивном испарении влаги, Гранулы замороженного продукта при помощи загрузочного устройства 3, например, типа маятникового распределителя подаются ца решетчатые носители 5 и обсзвоживаются путем сублимации в виброожиженном состоянии, Регулирование температуры паров на входе в сублимационную камеру...

Номер патента: 615341

Опубликовано: 15.07.1978

Авторы: Минец, Скибинский, Федорино, Шейман, Шлыков

МПК: F26B 17/26

Метки: вибрационная, сушилка

...роиство работает следующим ооразом. Вибрирующие рамы 1 и 2, прикрепленные к коленчатому валу (с расположением еоколен под углом 180), совершают вертикальные колебания. Материал поступает по загрузочному устройству 11 в периферийную часть спирали верхнего вибролотка 3, перемещается по спиральному лотку к центру и выгружается по течке 12 в виброло ток 4, где движется по спирали от центра4экспл атау ции и имеет меньшие габсчет замг ариты заамены вибролотка меньшр м выгрузным поддоном.ньшим по размеФормула изобретения 1. Вибаир ц онная сушилка, содержкорпус и поя сноржащаявибярусно расположенные в немви ролотки, отличающаяся тем, чтоповышения эя тем, что, с цельюности суксплуатационной надежшилки путембалансировки виб ичастей и уменьшвки ви...

Номер патента: 623079

Опубликовано: 05.09.1978

Авторы: Беришвили, Берозашвили, Кереселидзе, Маглакелидзе, Маруденко

МПК: F26B 17/26

Метки: вибросушилка

...размещенный 10 в цилиндрическом кожухе 1 с основаниемнеметаппический многовитковый спиральный лоток 2 для перемещения высушиваемых изделий, подключенный к трехсекционному источнику механических колебаний 15 3, секции которого прикреплены к боковой поверхности кожуха с противоположных сторон и к основанию со сдвигом импульса на 120 оНа поверхности лотка 2 установлены 20 высокочастотные индукторы 4.Работа вибросушилки происходит следующим образом.Высушиваемые иэделия, например валскнеиваемый с ротором, загружаются в 25 верхнкбо часть спирального лотка 2. Под, Ковалев Редактор Подписноета Министров ССоткрытийнабд, 4/8 Тираж 875 ственного кочитета Сов по делам изобретений и осква, Ж-ЗБ, Раушская аз 4890/39 ЦНИИПИ Госуд 3035,"Патент",...

Номер патента: 628390

Опубликовано: 15.10.1978

Автор: Богатырев

МПК: F26B 17/26

Метки: вибрационная, высоковлажных, сушилка

...различного диаметра и устройства для пересыпания материала при вертикальномтранспортировании с одного витка надругой (11,По основному авт,св. Р 394639известна вибрационная сушилка длявысоковлажных материалов, содержащая цилиндрический корпус, на внутренней поверхности которого размещен полый винтовой лоток, обогреваемый паром, подключенный кразгрузочному отверстию, снабженному двухпозиционной заслонкой, позволяющей осуществлять рециркуляцию материала2.Недостатком указанной сушилки является невысокая производительность,Целью изобретения является повыаениепроизводительности сушилки.С этой целью внутри корпуса размещена полая обогреваемая труба, снабженная внешним винтовым лотком,аналогичным винтовому лотку корпуса и подклю(1 ц...

Номер патента: 646171

Опубликовано: 05.02.1979

Авторы: Антипов, Байбуз, Камовников, Яушева

МПК: F26B 17/26

Метки: гранулированных, пищевых, продуктов, сушки

...пищевых продуктов, на фиг, 2 - схема расположения гибкого кабельного термоэлектрического элемента вокруг лотков. Установка для сушки гранулированных пищевых продуктов содержит вакуумную камеру 1, внутри которой укреплена рама 2 с поярусно расположенными лотками 3, подсоединенными к вибратору 4, н электронагреватель 5. Лотки 3 подвешены на кронштей,3нах 6, которые прикреплены однойстороной к лоткам 3, а другой - к раме 2. Электро- нагреватель 5 выполнен в виде гибкого кабельного термоэлектрического элемента 7, расположенного по винтовой линии вокруг лотков и прикрепленного с помощью растяжек 8 к раме. Питание элемента 7 осуществляется через проходные коцтакты 9.Установка рабо".ает следующим образом.Через загрузочный штуцер...

Номер патента: 648804

Опубликовано: 25.02.1979

Авторы: Бельмач, Ганчуков

МПК: F26B 17/26

Метки: вибросушилка, индукционная, сыпучих

...сушки влажного материала в сушилке осуществляется следующим образом.Исходный влажный сыпучий материал загружают в бункер 6 и непрерывно выпускают на верхнюю полку 3 яруса. При включении в сеть индуктора 2 и электронагревательных элементов 5 и взаимодействии электромагнитных полей индуктора и электронагр"вательных элементов происходит колебание полок, укрепленных на корпусе 1 с помощью упругих токопроводящих элементов 4, через которые осуществляется подвод электрического тока от автономной цепи к нагревательным элементам 4. При колебании полок материал переходит в виброожиженное сос. тояние и последовательно перемещается сверху вниз по полкам 3 яруса. Подвод тепла, необходимого для испарения влаги, осуществляется за счет индукционного...

Номер патента: 658378

Опубликовано: 25.04.1979

Авторы: Андреев, Гольдман, Елисеев, Кондрашов, Конощенко, Коряжнов, Мурадов, Рослов

МПК: F26B 17/26

Метки: продуктов, сельскохозяйственных, сушки

...5 каскады воздухопронццаемых полотен.Между полотнами каскадов размещены разминающие резиновые валики 6 и счищаюшая щетка 7. Над верхним каскадом 5 полотен установлены инфракрасные излучатели 8 с отражателямц 9. В конце нижнего кас 2 о када 4 полотен размещен разделительныйвалик 10 с неподвижной декой 11, установленной под каскадом. На транспортере 3 установлены щеточные валики 12 со звездочками 13 на концах. Для вращения по658378 формула изобретениа Составитель Э. Демидова Редактор Н. Разумова ТехредО. Луговая Корректор О. Билак Заказ 2032/34 Тираж 813 Подписное ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4следних...

Номер патента: 681307

Опубликовано: 25.08.1979

Авторы: Зайцев, Лукашин, Троицкий

МПК: F26B 17/26

Метки: классификации, сушки, сыпучих

...2, спиральный лоток 3, двухъярусный желоб 4, верхний ярус которого имеет сетчатое днище 5, загрузочный патрубок 10 6, пвтрубок вывода примесей 7, разгрузочный патрубок 8, газоотводящий пач рубок 9, вибропривод 10, амортизаторы 11, отбойные козырыи 12, расположенные под острым углом к стейке желоба, перепускное окно 13, отверстие 14 в стенке корпуса 1, направляющую перегородку 15 и направляющую стенку 16, прикрепленную к нижнему витку лотка 3,Установка работает следующим обра- ф зом, Под воздействием вибропривода 10 корпус 1 с укрепленными ня нем кожухом 2, лотком 3, желобом 4 и патрубками 6, 7 и 8 совершает гармонические колебания, которые вызывают перемещение материала по спиральному лотку 3 от загрузочного 6 к разгрузочному 8...

Номер патента: 712629

Опубликовано: 30.01.1980

Авторы: Ковшик, Смирнов

МПК: F26B 17/26

Метки: вибрационная, высоковлажных, сушилка

...концчссц затвором 6 и ВноВЬ ВВСден Внутрь корпуса.5 Кош.ц з;о:о участка 7 выполнен без внутрсцц Го борт 2. КОРГ 1 ус сВерху снаоженцентральным загрузочным цатрубком 8, аснизу опирается ца основание через амортизаторы 9,Предназначенный для сушки материалзагружают сверю чсрсз загрузочный патруоок 8 ца 0001 рсваеОс концчсс 1(ое ДнцЩС3 до определенного уровня.При включении вцбраторов 4 корпус при 5 ходит в вцнтовыс возвратные колебания,ОЛЯГОДаря ЧСМ 1 сЯТЕрцаЛ црцХОДИТ В КруГовое движение по днищу 3, одновременносмещаясь в радиальном направлении оти "цтря, ц начинает под 51 иъятьс 51 по ВинтОЛ 1 Ному лоту 2 Ввсрх гош(цм слоем. ДостигВсрхцсго Битка, атерЯл Вь 1 ходцт няБыв(дсчшый наружу в 1 то 5 и при зары 10:с ЗаВОРС 6 ЬНОБЬ БОЗВрящаЕТСЯ...

Номер патента: 731237

Опубликовано: 30.04.1980

Авторы: Зелепуга, Лапцевич

МПК: F26B 17/26

Метки: виброкипящем, слое, сушки, сыпучих, термообработки

...теплоотдачи от труб питателя 2, происходит частичная подсушка влажного, материала, Из питателя 2 предварительно подсушею. ный материал подается на гармонически колеблющиеся под определенным углом виб. рации газораспределительные вибролоткц 3. Здесь осуществляется разделение материала на отдельные фракции, сушка их путем продувки,виброкипящего слоя материала теплоносителем в направлении сверху вниз на вибролотке 3 нижнего яруса,и в,направлении снизу вверх на вибролотке 3 верхнего яруса, транспортирование различных фракций к,разгрузочным бункерам 4.Количество влаги,в материале зависит от его фракционного состава; чем мельче частицы, тем больше их влажность. В соответствии с этим для получения заданной конечной влажности всего материала...

Номер патента: 735886

Опубликовано: 25.05.1980

Авторы: Мествиришвили, Нинуа

МПК: F26B 17/26

Метки: вибрационная, сушки, сыпучих

...агент сушки выводитсяиз установки через окно 11, причем выносу продукта из виброаэроразрыхленно- .ГО слоя препятствует отбойная сетка 19и перфорированный участок 12 желобов 5,В предлагаемой установке отпадает необходимость снабжения сушилки дополнительной измельчающей машиной, При этомЭКОНОМггПЭЯ ТЕПЛО- И ЭЛЕКтРОЭНВРГИЯ, ВСЛЕДЭ 7358 распределительными коробами, и Вибропривод 33,Известные установки имеют недостаточЙО ВысокЯб произйодительность и н 8 Обеспечивают, каггественную сушку материаловс различным фракционным составом.Цель изобретения - повышение качестваа сушки и" увеличение пройзводительности,Это достигается тем; что между вьжодным участком лотка Вынгерасположенггогояруса и Входным нижерасположенного...

Номер патента: 737742

Опубликовано: 30.05.1980

Авторы: Земзеров, Исаков, Немков, Рудометкин, Сизиков, Чубук

МПК: F26B 17/26

Метки: сыпучих, термообработки

...виброрешетка 5, которая с секциями 1 и 2 образует нижние части 6 и 7 и верхние части 8 и 9 корпуса 3. Нижняя часть 7 корпуса 3 снабжена патрубком 10 ввода атмосферного воздуха или холодного агента, верхняя часть 9 корпуса 3 охлади тельных секций 2 снабжены патрубками 11,которые подключены к кожуху 12. Он образует полость сообщающуюся выходными патрубками 13 с патрубком 14, который подключен к нижней части корпуса 3 секций 1 сушки. Патрубком 14 может служить, например, камера 15 смещения теплогенератора 16. В этом случае часть агента, отводящего из полости кожуха 12 может подаваться по патрубку 17 в камеру 18 сгорания теплогенератора 16, Верхйяя часть 8 корпуса 3 секции 1 сушки снабжена отсасывающим вентилятором...

Номер патента: 744201

Опубликовано: 30.06.1980

Авторы: Зайцев, Ткач, Фрумин

МПК: F26B 17/26

Метки: вибрационная, сушилка, сыпучих

...ОРЦсз С ОСС 31 М ЗЯЗО)ОЗ относительно заглушсшого конца трубы,На ЧСРТСЖР СХР)12 ТИЧРСКИ ПОКЯ" сиЯ ОППСЫВЯСМ 251 СУШПЛКЫ.Сушилка содержит кожух 1 впоротрыпспортер 2, Выполненный ы ыпдс спирального ЯКРЫ 10 ГО С 13 СР:О ПО ЫССИ ДГИПР СППРс 1 ЛП желоба,3, центраппуо ыытяжпуо труоу 4 с отверстиями 5. рысполо.кеппы:лп па уров- ПС 1(ЗЫКДО 0 БПТ 1 Ы Си 1)с 1,П 5 КСГ 1002 ПОД 3 СРХ- пси то 1 кОЙ РГО крсп,1 спп 51 1 трОс 4. Цсп 1- ралы 12 трОЯ 4 с прпкрспгсИ 1 ым к ПРЙ по ыпутрсппему диаметру ыибротрыпспортс- РОЪ ЗсГЛУП 1 РПЯ ВПИЗ Дп пиС) 6 УСТЯЦО 3- лсппым па впбросташше 7.Загрузопос устройство сыпучего матсрпала зыполпепо в Ви:с ВсрпкаиЙ тсчки 8, устапоылспцой аксиалыо внутри цеит- ряЛЬПОЙ труоЫ 4 С ОССЗЫ:зазос)ОЗ (ГОСИ- тельно дшицы 6. В...

Номер патента: 779769

Опубликовано: 15.11.1980

Авторы: Аникин, Титов

МПК: F26B 17/26

Метки: зернистых, кипящем, слое, сушки

...патрубок 10 поступает на газораспределительную решетку 4, где псевдоожижается подаваемым под решетку 4газовым потоком, Нагревательные элементы 5 .подключают при помощи проводов 6 к источнику тока и поддерживают заданный режим их нагрева. Благодаря большой площади теплообмена нагревателей 5 и активному перемешиванию слоя, обеспечивается быстрый нагрев и равномерная сушка материала.Продвигаясь вдоль решетки 4, материал высыхает и отводится через разгрузочный патрубок 11.Наиболее рациональным является вариант выполнения предлагаемого уст(РигЗ оставительехред Т,И ьева Корректор Сте аж 747 ного ий и ЙописноР комите открыт ушская та Сийнаб. Филиал ППП "Патент", г. Ужгород, ул, Проектная,ройства в виде прямбугольного лотка,используемого в...

Номер патента: 787849

Опубликовано: 15.12.1980

Автор: Репин

МПК: F26B 17/26

Метки: вибросушилка

...на змеевик 2 на дне корпуса 1 установлен полый конический рас7849 Формула изобретения 78 секатель 4, снабженный ребрами 5. Для исключения выхода недосохших кусков материала на выходном конце змеевика 2 перед разгрузочным отверстием 6 корпуса 1 установлен сетчатый отсекатель 7. Перемещение материала в корпусе 1 осуществляется посредством вибропривода 8, сообщающего ему вертикально закручивающие движения.Вибросушилка работает следующим образом,Влажный материал загружается сверху на рассекатель 4, имеющий ребра 5. От отдельно стоящей топки или калорифера (на чертежах не показаны) горячий воздух или газ по трубе подается в рассекатель 4 и через него в змеевик 2. При включенном виброприводе 8 мокрый порошок непрерывно рыхлится, подсушивается...

Номер патента: 787850

Опубликовано: 15.12.1980

Авторы: Земзеров, Осьминкин, Павлушков, Сизиков

МПК: F26B 17/26

Метки: сушилка, сыпучих

...скоростивращения рабочего органа (на чертеже непоказан).15Сушилка работает следующим образом.При работе возможны два цикла в зависимости от состояния материала.Сушку по первому циклу ведут, когдаматериал предварительно разрыхлен или разморожен (в зимнее время года), т,е, обладает сыпучими свойствами,В бункер 13 загружается материал, подлежащий сушке, оттуда он через бункер 12сразу же поступает на перфорированное днище 5 вибролотка 4. Разогретый до 630 - и1000 С газ из теплогенератора 1 по эластичному трубопроводу 2 поступает в газораспределительный короб 3 под перфорированное днище 5 вибролотка 4 и прокачивается через слой материала. Одновременновключают вибропривод 6 и вибролоток 4начинает вибрировать на амортизаторах 7.При...

Номер патента: 798457

Опубликовано: 23.01.1981

Автор: Настоящий

МПК: F26B 17/26

Метки: вибрационная, сушилка

...2 расположена полая обогре.,0 ваемая труба 4, На внутренней поверхностикорпуса 2 и на внешней поверхности трубы4 размещены винтовые лотки 5 и 6 с по.лыми днищами, Лотки 5 и 6 разделены насекции 7 и 8, соединенные так, что выходной98457 4чивает высоту слоя высушиваемого материала на лотках в 1,4 - 1,5 раза, что соответственно приводит к повышению производительности вибросушилки на 40 - 50% при тех же затратах на ее изготовление, что и на аналогичные существующие вибрационные сушилки. 25. 3 7 участок каждой предыдущей секции расположен над входным участком последующей сек. ции. В цилиндрическом корпусе 2 и обогре. ваемой трубе 4 предусмотрены полости 9 и 10 для подачи лара к винтовым лоткам 5 и 6. С помощью пружин 11 сушилка...

Номер патента: 808802

Опубликовано: 28.02.1981

Автор: Бельмач

МПК: F26B 17/26

Метки: вибросушилка, индукционная, сыпу-чих

...2 с витками 3, полок 4, подвешенных на упругих элементах 5, нагревательных элементов 6, уложенных в полках 4. Пунктирными линиями на чер" теже изображена напряженность поля индуктора Н , частота линий пропорциональна напряженности Н 1, т.е. плотности укладки витков 3 по высоте индуктора 2, и напряженность электромагнитного поля Н электронагревательных элементов 6.Индукционная вибросушилка для сыпучих материалов работает следующим образом.Сыпучий материал, подаваемый в сушилку сверху, пересыпается поФормула изобретения г. Соста Техре Редактор 8о горов Заказ 3 6/4 0 Тираж ВНИИПИ Государственнопо делам изобретени 113035, Москва, Ж,51 комитета ССС и открытий аушская набдписное лиал ППП "Патент , г. ужгород, ул. Проектн полкам 4 под...

Номер патента: 840641

Опубликовано: 23.06.1981

Авторы: Бочарова, Волобуева, Шишацкий

МПК: F26B 17/26

Метки: вибрационная, сушильная

...13 осуществляется в результате перемещения опор 23, имеющих пазы, с последующей фиксацией их с помощью бол товых соединений (не показаны).Работа сушилки осуществляется следующим образом.Гранулированные влажные дрожжи поступают в первую зону конвективной сек ции 3 на вибрирующую наклонную перфорированную решетку б верхнего короба 5 с помощью равномерно распределяющего их разбрасывающего устройства 9. При перемещении гранул по решетке одновременно производится продувка их нагретым до 50-54 фС воздухом, подаваемым через патрубки 10 иэ калориферов 11. Вибрация решеток осуществляется с помощью Маятникового вибропривода 20, жестко закрепленного на решетке 13.Вертикальные колебания решетки 13 с помощью штоков 21 передаются решеткам б;...

Номер патента: 848941

Опубликовано: 23.07.1981

Авторы: Кармазин, Клименюк, Коновалов, Кривицкий, Мартыненко, Саенко

МПК: F26B 17/26

Метки: вибросушилка

...10, подвешенных в камере последовательно на пути движения материала в смещенных по отношению к ним вперед поперечных заслонок 11, разделяющих камеру 1 на секции, упоры 12,пружины 13, вибропривод 14.Вибросушилка работает следующим образом.Подлежащий обработке материал подается через загрузочную горловину 2 в камеру 1, где попадая в струю теплоносителя, поступающего через.соило 4, рассеивается, при этом пылевидные фракции отбрасываются848941 Формула изобретения ИИПИ Заказ 9/50 Тираж 740 Подписн Филиал ППП"Патент", г. Ужгород, ул .Проектная к противоположной стенке камеры ивыгружаются через горловину 3, аболее крупные в зависимости отмассы, соударяясь с дефлекторами 10,попадают в различные отсеки, образованные поперечными заслонками...
