Сушилка виброкипящего слоя для гранулированных и дисперсных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

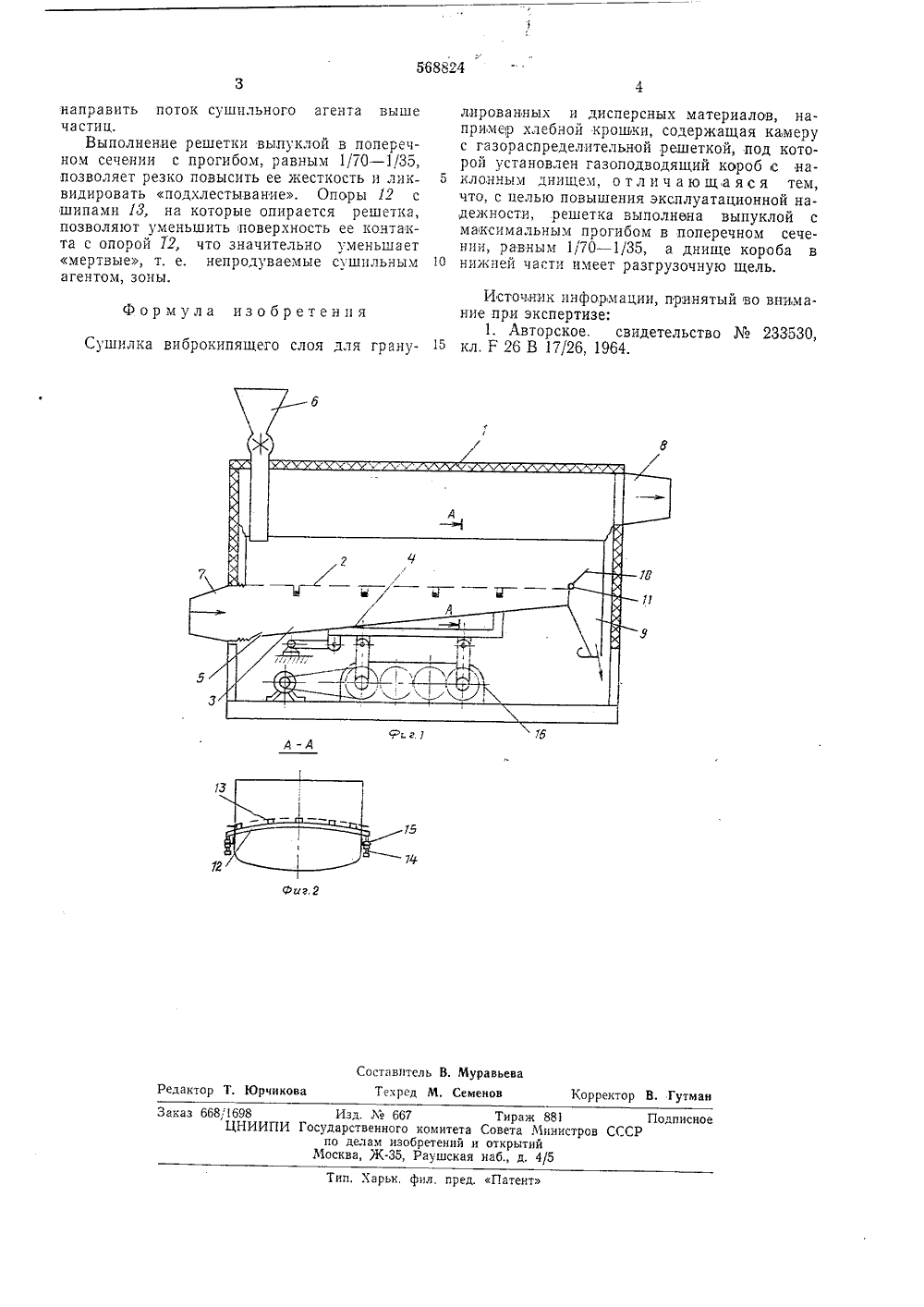

фас:,-ибл:ИЗОБРЕТЕ Н И ЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(61) Дополнительное к авт. сви 51) М. Кл,- Г 26 В 17/2 2) Заявлено 24.04,7 21) 21 э 7712/О исоединением заявк осударственныи комите овета Министров СССР по делам изобретенийи открытий(45) Дата опубликования описания 30,11.7 2) Авторыизобретения А. П.1) Заявитель ди,И.Г,КациМ,Н но-исследовательский онструкторский инст ого машиностроения кин, П. Г, Чорба авае Всесоюзный научкспериментально-к продовольственн 54) СУШИЛКА ВИБРОКИПЯЩЕГО СЛОЯ ДЛЯ ГРАНУЛИРОВАННЫХ И ДИСПЕРСНЫХ МАТЕРИАЛОВ2 Сушилка может быть использована в пищевой, мясо-молочной и других отраслях лромышленности для сушки, например, пекарских дрожжей, нарезанных овощей, картофеля и тому подобных продуктов,5Известна установка для сушки сыпучихматериалов в виброкипящем слое, содержащая камеру с горизонтальной газораспределительной решеткой, под которой установленгазоподводящий короб с наклонным дни Ощем 1.Недостатками известной установки являются постепенное просыпание мелких частиц материала через отверстия решетки, в результате чего необходима частая промывкакороба, и недостаточная жесткость решетки,вследствие чего она часто выходит из строяпод действием вибраций.Целью изобретения является повышениеэксплуатационной надежности. Для этого впредлагаемой сушилке решетка выполненавыпуклой с максимальным прогибом в попе,речном сечении, равным 1/70 - 1/35, а днищекороба в нижней части имеет разгрузочную щель. 25 На фиг. 1 схематично изображена предлагаемая сушилка, продольный разрез; на фиг. 2 показано сечение А - Л фиг. 1. Сушилка содержит прямоугольную теплоизолированную камеру 1, внутри которой рас- ЗОположена газораспределительная решетка 2 с установленным под ней газоподводящпм коробом 3, имеющим наклонное днище 4, с разгрузочной щелью 5 в нижней части. Камера 1 снабжена питателем б сырого материала, патрубками ввода 7 и вывода 8 теплоносителя и патрубком 9 для разгрузки высушенного материала, имеющим порог 10 с осью 11, Решетка 2 установлена на опорах 12 с шипами 13, концы которых выступают наружу короба 3 и опираются на натяжные винты 14 с контргайками 1 б. Короб снабжен виброприводом 1 б.Р а ботает сушилка следующим обр аз ом.Влажный материал питателя б подается на решетку 2. Сушильный агент подается в короб 3 под решетку через патрубок 7.За счет совместного воздействия сушильного агента и вертикальных вибраций решетки от,вибропривода 1 б слой переходит в псевдоожиженное состояние. Высота псевдоожиженного слоя задается порогом 10 путем поворота его вокруг оси 11. При псевдоожижении полидисперсных материалов часть мелкой фракции просыпается через решетку 2 в короб 3, Попадая на наклонное днище 4 короба, частицы движутся в нижнюю часть короба, где через щель б выгружаются из камеры 1. Расположение щели в противоположную сторону движения сушильного агента позволяетрректор В. Гутма Подписно ов СССРаказ 668/1698ЦНИИП Изд. Ъ"з 667 Тираж 881 осударственного комитета Совета Минист по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Тип. Харьк, фил. пред, Пате направить поток сушильного агента выше частиц.Выполнение решетки выпуклой в поперечном сечении с прогибом, равным 1/70 - 1/35, позволяет резко повысить ее жесткость и лик видировать подхлестывание. Опоры 12 с шипами 13, на которые опирается решетка, позволяют уменьшить поверхность ее контакта с опорой 72, что значительно уменьшает мертвые, т. е. непродуваемые сушильным агентом, зоны. Формула изобретения Сушилка виброкипящего слоя для грану лированных и дисперсных материалов, например хлебной крощки, содержащая камеру с газораспределительной решеткой, под которой установлен газоподводящий короб с на клонным днищем, о тл и ч а ю щ а яс я тем,что, с целью повышения эксплуатационной надежности, решетка выполнена выпуклой с максимальным прогибом в поперечном сечении, равным 1/70 - 1/35, а днище короба в 1 О нижней части имеет разгрузочную щель,Источник информации, принятый во внимание при экспертизе:1. Авторское. свидетельство233530, 15 кл. Р 26 В 17/26, 1964.
СмотретьЗаявка
2127712, 24.04.1975
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ЭКСПЕРИМЕНТАЛЬНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ПРОДОВОЛЬСТВЕННОГО МАШИНОСТРОЕНИЯ
РЫСИН АНАТОЛИЙ ПЕТРОВИЧ, ЧОРБАЧИДИ ПАВЕЛ ГЕРГИЕВИЧ, КАЦ ИЗРАИЛЬ ГРИГОРЬЕВИЧ, КАРАВАЕВ МИХАИЛ НИКОЛАЕВИЧ
МПК / Метки
МПК: F26B 17/26
Метки: виброкипящего, гранулированных, дисперсных, слоя, сушилка
Опубликовано: 15.08.1977
Код ссылки
<a href="https://patents.su/2-568824-sushilka-vibrokipyashhego-sloya-dlya-granulirovannykh-i-dispersnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Сушилка виброкипящего слоя для гранулированных и дисперсных материалов</a>
