Установка для сушки зернистых материалов в кипящем слое

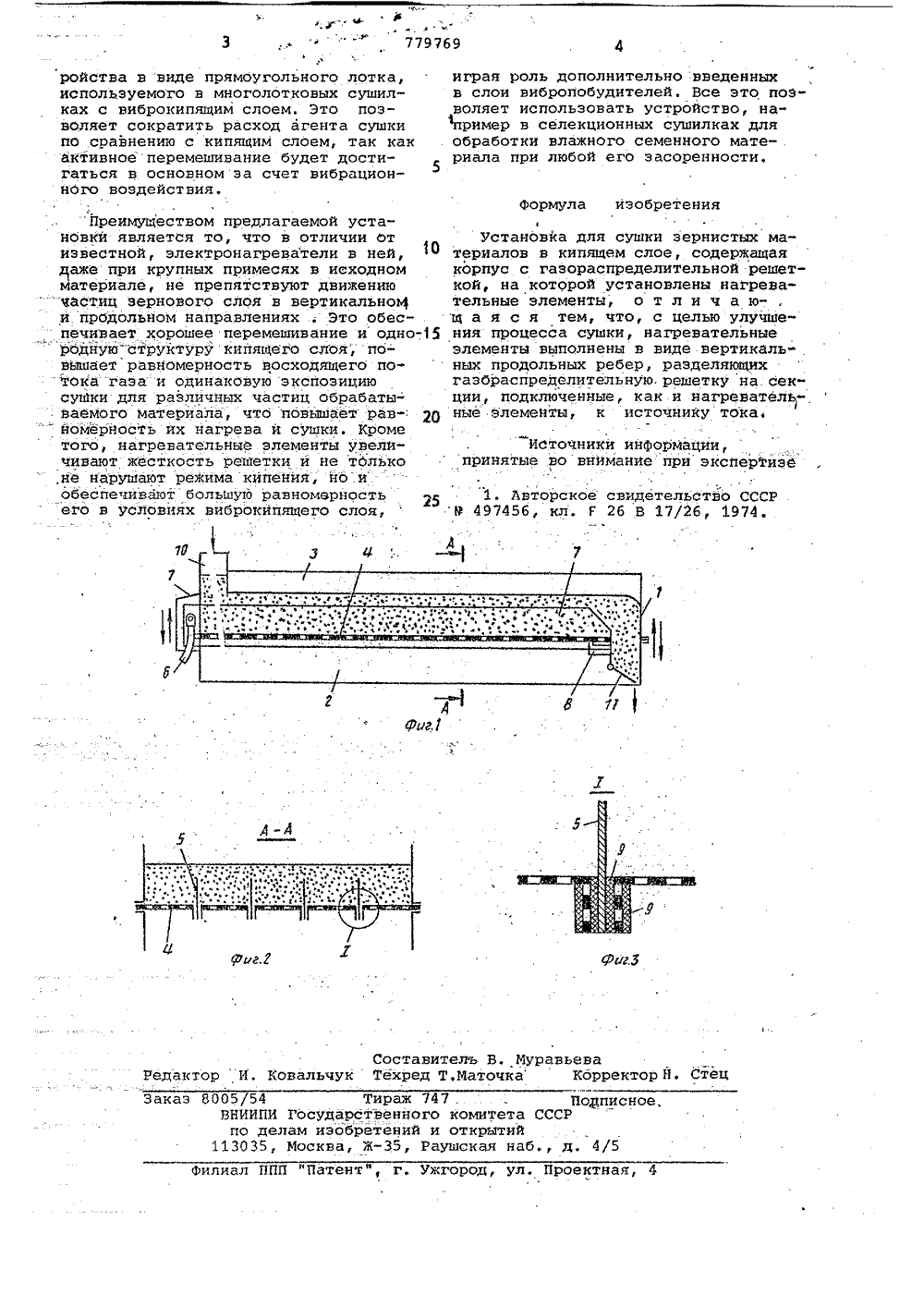

"ф н е-тф, А-Н Й ОПИС Е ИЗОБРЕТЕНИЯ Союз Советсних Социапистицеских Республик(51)М. Кл,Г 26 В 17/26 Е 26 В 3/34 с присоединением заявки Мо Государственный комитет СССР но делам изобретений и открытиЯ(53) УДК 66. 047. .754.538(088,8) Дата опубликования описания 15.11,80(54) УСТАНОВКА ДЛЯ СУШКИ ЗЕРНИСТЫХ МАТЕРИАЛОВ В КИПЯЩЕМ СЛОЕ Изобретение относится к сушильнойтехнике и может быть использовано длясушки зернистых материалов в кипящемслое.Известны установки для сушки зернистых материалов в кипящем слое,одеркащие корпус с газораспределиельной реаеткой, на которой установ)лены нагревательные элементы 1 .Недостаток известных установок -неравномерность нагрева и сушки материала.Цель изобретения - улучшение процесса сушки.Цель достигается тем, .что нагревательные элементы выполнены в видевертикальных продольных ребер, разделяющих газораспределительную решетку на секции, подключенные, как и нагревательные элементы, к источнику 20тока.На фиг. 1 изображена предлагаемаяустановка, продольный разрез, нафиг. 2 - то же, поперечный разрез;на фиг. 3 - узел 1 крепления вертикального ребра нагревателя,Установка содержит корпус 1, состоящий из днища 2 и крьхаки З,с газораспределительной секционной решеткой 4, между секцияьи которой уста 2новлены нагревательные элементы 5,подключенные к источнику электрического тока гибкими проводами 6, Электрические соединения выполнены в наружной 7 и внутренней 8 соединительных коробках. Нагревательные Элементы 5 установлены между секциями решетки 4 при помощи изоляционных прокладок 9..Установка снабжена загрузочным 10и разгрузочным 11 патрубками.Установка работает следующим образом,Зернистый материал через загрузочный патрубок 10 поступает на газораспределительную решетку 4, где псевдоожижается подаваемым под решетку 4газовым потоком, Нагревательные элементы 5 .подключают при помощи проводов 6 к источнику тока и поддерживают заданный режим их нагрева. Благодаря большой площади теплообмена нагревателей 5 и активному перемешиванию слоя, обеспечивается быстрый нагрев и равномерная сушка материала.Продвигаясь вдоль решетки 4, материал высыхает и отводится через разгрузочный патрубок 11.Наиболее рациональным является вариант выполнения предлагаемого уст(РигЗ оставительехред Т,И ьева Корректор Сте аж 747 ного ий и ЙописноР комите открыт ушская та Сийнаб. Филиал ППП "Патент", г. Ужгород, ул, Проектная,ройства в виде прямбугольного лотка,используемого в многолотковых сушилках с виброкипящим слоем. Это позволяет сократить расход агента сушкипо сравнению с кипящим слоем, так какактивное перемешивание будет достигаться в основномза счет вибрационного воздействия. Преимуществом предлагаемой установки является то, что в отличии от известной, электронагреватели в ней, даже при крупных примесях в исходном материале, не препятствуют движению "частиц зернового слоя в вертикальноь и прбдольном направлениях ; Это обеспечивает хорошее перемешивание и однородную-структуру кипяшего слоя, по- вышает равномерность восходящего пов то газа и одинаковую экспозицию суШки для различных частиц обрабатываемого материала, что повышает рав-: 2 О номерность их нагрева и сушки. Кроме того, нагревательные элементы увеличивают жестко"ть решетки и не тОлько ,не нарушают режима кипения, но.иобеспечйвают большую равномврность его в условиях вйброкипящего слоя,РедакторИ. Ковальчук ТЗаказ 8005/54 ТирВНИИПИ Государствепо делам изобрете113035, Москва, Жиграя роль дополнительно введенных в слои вибропобудителей. Все это поэволяет использовать устройство, например в селекционных сушилках для . обработки влажного семенного материала при любой его засоренности,Установка для сушки зернистых материалов в кипящем слое, содержащая корпус с газораспределительной решеткой, на которой установлены нагревательные элементы, о т л и ч а ющ а я с я тем, что, с целью улучшения процесса сушки, нагревательные элемейты выполнены в виде вертикальных продольных ребер, разделяющих газбраспределительную. решетку на. секции, подключенные, как и нагреватель; ные элементы, к источнику тока,Источники инФормации,принятые во внимание при экспертиэе
