F23N 3/00 — Регулирование подвода воздуха или тяги

Номер патента: 1038726

Опубликовано: 30.08.1983

Авторы: Герасин, Герчиков, Ильин, Карпин, Коренман, Фокин

МПК: F23N 3/00

Метки: печью, трубчатой

...наибольших величин.Цель изобретения - повышение надежности при регулировании многосек 45 ционной печи путем исключения локальных перегревов.Поставленная цель достигается тем, что определяют расходы уходящих и образовавшихся в каждой секции газов, отношение этих расходов и разность между полученным отношением и средним по всем секциям печи значением этого отношения, одновременно определяют разрежение в каждой секции, сред- нее по всем секциям значение разрежения, и определяют разность между полученным средним м заданным значениями, сигнал, пропорциональный полученной 726 3разности, алгебраически суммируют с сигналом, пропорциональным указанной разности, и по результирующему сигналу корректируют расход уходящих газов в каждой секции,...

Номер патента: 1096451

Опубликовано: 07.06.1984

Авторы: Сафонова, Скороход, Строков, Ушатинская

МПК: F23N 3/00

Метки: горения, естественной, нагревательной, печи, процесса, тягой

...кислорода в продуктах сгорания с необходимой точностью, и обладает большой инерционностью.Цель изобретения - повышение экономичности горения топлива.Поставленная цель достигаетсятем, что согласно способу автоматического регулирования процесса горения в нагревательной печи с естественной тягой путем измерения разрежения в печи и воздействия на тягудополнительно измеряют плотностьсухого и влажного дымовых газов,определяют их соотношение и исполь Озуют его для корректирующего воздействия на тягу.На чертеже представлена блок-схема устройства для осуществленияпредлагаемого способа, 45Устройство содержит нагревательную печь 1, через дымоход 2 которойвыводится дымовой гаэ, датчик 3 разрежения, регулятор 4, исполнительныймеханизм 5,...

Номер патента: 1134848

Опубликовано: 15.01.1985

Авторы: Микушевич, Рабовицер, Тропин, Цюпа

МПК: F23N 3/00

Метки: парогенератора, режима, тяго-дутьевого

...переменной составляющей сигнала,Целью изобретения является повышение экономичности парогенератора.Поставленная цель достигается тем, что система регулирования тягодутьевого режима парогенератора, содержащая измерительный блок, представляющий из себя блок сравнения алгебраической суммы приходящих сигналов с сигналом задания, вход которого связан с датчиком разрежения, а выход через регулирующий прибор - с регулирующим органом, дополнительно содержит два избирательных фильтра, один из которых настроен на пропускание низких частот, а другой - на пропускание высоких частот, нелинейный элемент, выделитель максимальной величины сигнала, причем вход измерительного блока связан с датчиком разрежения через избирательный фильтр низких...

Номер патента: 1154515

Опубликовано: 07.05.1985

Авторы: Слуцкин, Смирнов, Тараканов

МПК: F23N 3/00

Метки: горения, котлов, малой, мощности, процесса

...Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к теплоэнергетике и может быть применено для автоматизации процесса горения в котельных установках с уравновешенной тягой.Цель изобретения - повышение качества регулирования в переходных режимах. На чертеже приведена структурная схема системы регулирования процесса горения котла. Система регулирования содержит датчик 1 по нагрузке котла, датчики 2 и 3 по расходу топлива и воздуха на котел, датчик 4 разрежения, соответственно подключенные к регулятору 5 топлива, регулятору 6 воздуха и регулятору 7 разрежения, Пусковой блок 8 связан с регулирующим органом 9 топлива и регулятором 5 топлива.Блок переключения 10 связан с выходом регуляторов топлива и воздуха и через пусковой блок...

Номер патента: 1176145

Опубликовано: 30.08.1985

Авторы: Давыдов, Землянский, Мельченко, Рабовицер, Тропин, Цюпа

МПК: F23N 3/00

Метки: газовоздушного, котлоагрегата, режима

...дутьевого вентилятора, а блок "Двухстороннее ограничение" подключен своим входом к датчику разрежения, а выходом - к корректирующему регулятору разрежения.Схема, приведенная на фиг, содержит датчик 1 содержания кислорода35 в продуктах сгорания, датчик 2 мощ" ности двигателя дутьевого вентилятора, задатчик 3 по нагрузке, например, от регулятора мощности блока, датчик 4 мощности двигателя дымососа., датчик 5 разрежения в топ 2ке, корректирующие регуляторы 6 и 7 общего воздуха и разрежения, регулятор 8 разрежения, регулчрующий орган 9 дымососа, регулятор 10 общего воздуха, регулирующий орган 11 вентилятора нелинейный блок 12 для ввода неравномерности по нагрузке от величины содержания кислорода, не-, линейный блок 13 типа "Двухстороннее...

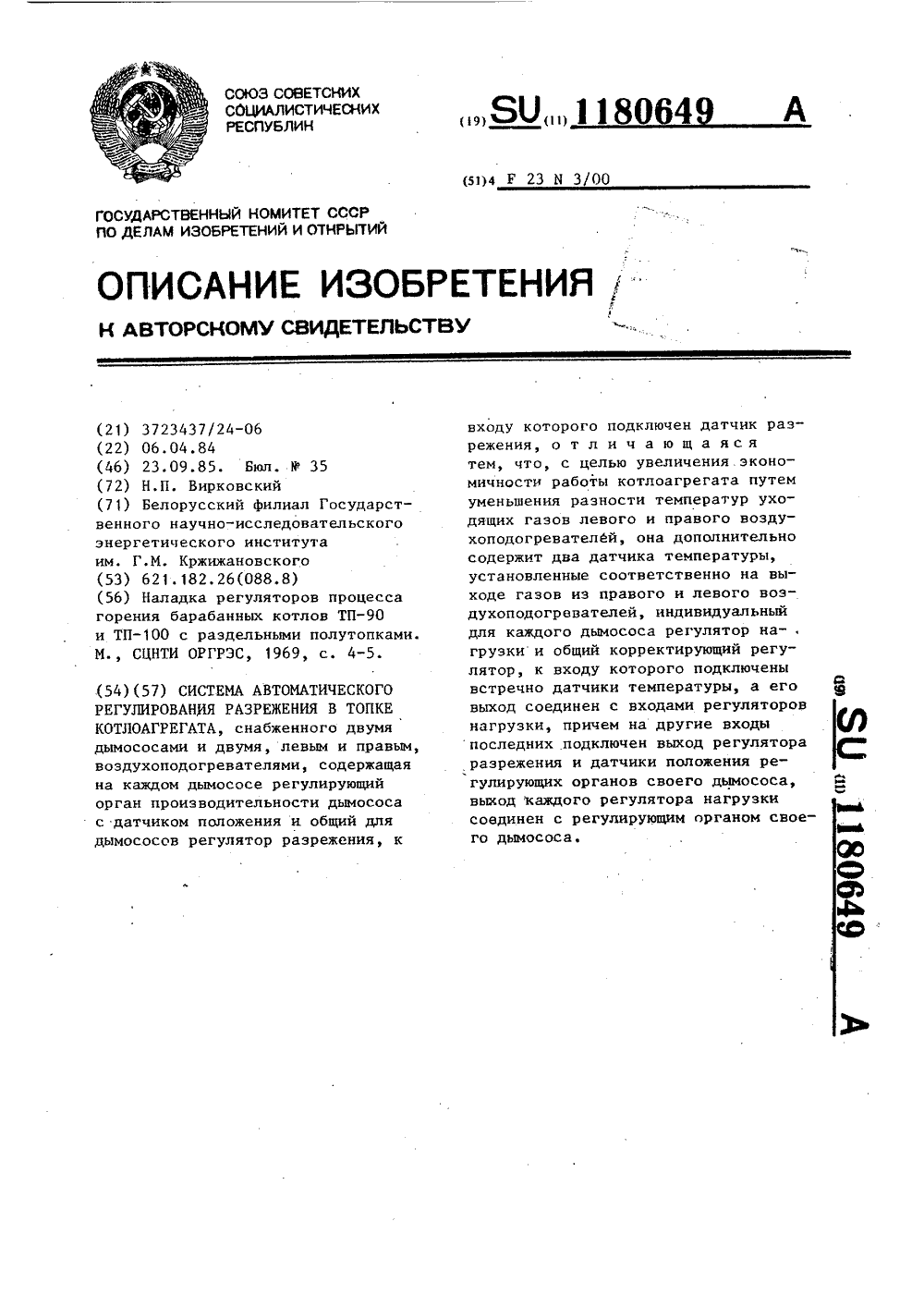

Номер патента: 1180649

Опубликовано: 23.09.1985

Автор: Вирковский

МПК: F23N 3/00

Метки: котлоагрегата, разрежения, топке

...из входов корректирующего регулятора . 12 подключен к датчику 13 температуры, установленному на выходе дымовых газов из левого воздухоподогревателя 2, второй вход подключен к датчику 14 температуры, установленному на выходе дымовых газов и первого воэдухоподогревателя 5. Выход регулятора 15 нагрузкиподключен к регулирующему органу 3, входы регулятора 15 соединены с выходом датчика 8 положения, регулятора 10 разрежения и корректирующего регулятора 12.Выход регулятора 16 нагрузки подключен к40 регулирующему органу 6, а входы соединены с выходом датчика 9 положения, регулятора 10 разрежения и корректирующего регулятора 12.Система работает следующим об 45 разом.В установившемся состоянии разрежение в топке котлоагрегата соответствует...

Номер патента: 1204878

Опубликовано: 15.01.1986

Автор: Вирковский

МПК: F23N 3/00

Метки: воздуха, котла, подачи, топку

...дутьевого вентилятора соединен с воздухоподогревателем 3, а выход дутьевого вентилятора 4 через регулирующий орган 5 производительности дутьевого вентилятора соединен с воздухоподогревателем 6, Выходы воздухоподогревателей 3 и 6 соединены с общим коробом 7. Последний вместе с топливопроводом 8 соединен с топкой 9 котла. Входы регулятора 0 воздуха зр соединены с датчиком 11 расхода воздуха, установленным на выходе воздухоподогревателя 3, датчиком 12 расхода воздуха, установленным на выходе воздухоподогревателя 6, и датчиком 13 расхода топлива. Выход регулятора 10 воздуха через устройство 14 синхронизации подключен к регулирующим органам 2 и 5. Входы устройства 14 синхронизации соединены с датчиками 11 и 12 расхода воздуха.Система...

Номер патента: 1211526

Опубликовано: 15.02.1986

Авторы: Ленев, Ребенков, Шушкевич

МПК: F23N 3/00

Метки: горения, нефтеперерабатывающей, печи, процессом, трубчатой, установки

...3, а выход блока 4 сое. - динен с задающим 1 входом регулятора 5 разрежения. Регулятор 8 расхода топлива связан с выходом регулятора 11 температуры.Блок 2 содержит командоаппарат 12, управляемые клапаны 13, емкостные элементы 14 и усилитель 15.Вход командоаппарата 12 связан с экстремальным регулятором З,а выход - с управляемыми клапанами 13. Вход усилителя 15 связан с датчиком 1 температуры и емкостными элементами 14 посредством управляемых клапанов 13.Количество емкостных элементов 14и соответственно управляемых клапанов 13 может быть различным (в зависимости от инерционности печи), На схеме показано пять емкостных элементов.Устройство работает следующим образом.1В процессе регулирования температура нагреваемого,продукта...

Номер патента: 1211527

Опубликовано: 15.02.1986

Авторы: Ленев, Ребенков, Шушкевич

МПК: F23N 3/00

Метки: горения, печи, процесса, трубчатой

...регулятора величины "расхода топлива и регулятором 6 соотношения топливо - разрежение в печи.Блок 4 выделения усредненной за время одного шага экстремального регулятора величины расхода топлива связан с экстремальным шаговым регулятором 5 своим выходом и управляемымвходом.Второй выход экстремального шагового регулятора 5 связан с задакицимвходом регулятора соотношения топливо - разрежение в печи, выход которого связан с управляемым шибером 7 надымоходе.Блок 4 содержит командоаппарат 9,управляемые клапаны 10, емкостныеэлементы 11 и усилитель 12.Вход командоаппарата 9 связан сэкстремальным регулятором 5, а выход - с управляемыми клапанами 10Вход усилителя 12 связан с датчиком1 расхода топлива и емкостными элементами 11 посредством...

Номер патента: 1213314

Опубликовано: 23.02.1986

Авторы: Голубенко, Данько, Добров, Дудкина, Корнеев, Крюков, Сергеев, Шакирьянов, Щап

МПК: F23N 3/00

Метки: воздуха, парогенератора, подачей, топку

...кислорода В дымовых газах, блоки 7 и 8 умножения, сумматор 9, блок 10 деления, блок 11 задания,.корректирующий регулятор 12,С 1 регулятор 13 общего воздуха и электродвигатель 14 направляющего аппарата дутьевого вентилятора,Способ осуществляется следующим образом.При сжигании топлива, содержащего азот, процентное содержание кислорода в дымовых газах О, связано с избытком воздуха в зоне горения зависимостью1 1 Ы0 = - (1 - ) Р - )г 3,76 Ф г Ч,фгде о 4 - коэффициент избыткавоздуха;Мр- количество азота в дымовыхгазах;п - объем сухих продуктовсгорания, получаемый грисжигании 1 нм газа;3И - количество азота, содержащегося в топливе,При одном и том же избытке Возду ха Оь процентное содержание кислорода в дымовых газах при сгорании топлива,...

Номер патента: 1234707

Опубликовано: 30.05.1986

Авторы: Воронковский, Каргин, Кукушкин, Пашкин, Пильдиш

МПК: F23N 3/00

Метки: воздуха, котлов, расхода, судовых

...повышение запаса устойчивости в установившемся режиме.На чертеже приведена структурная схема системы.На схеме показан задатчик 1 регулятора частоты вращения турбины с подключенным к нему дифференциатором 2, который формирует опережающий сигнал на однопороговый компаратор 3 и на регулирующее устройство 4. На сумматор регулирующего устройства 4 поступают также сигналы от датчика 5 расхода воздуха и от программного задатчика б, который в зависимости от структуры горения может управляться или регулятором давления пара, или регулятором расхода топлива. Выходной сигнал регулирующего прибора поступает на исполнительный механизм 7.Система работает следующим образом.При увеличении сигнала задатчика 1 регулятора частоты вращения турбины на выходе...

Номер патента: 1239448

Опубликовано: 23.06.1986

Автор: Пономарев

МПК: F22B 35/00, F23N 3/00

Метки: котельной, установки

...теплоэлектроцентралях, промышленных котельных.Цель изобретения - повышение экономичности работы котельной установки с контактным газоводяным теплообменником.На чертеже показана схема регулирова 1 О ния котельной установки для реализации предлагаемого способа. Система регулирования котельной установки 1, снабженной контактным теплообменником 2, форсунками 3, газоходом 4, насосом 5, дымососом 6, дымовой трубой 7, приводом 8 дымососа, содержит датчик 9 мощности привода дымососа, датчик 10 относительной влажности, блок 11 управления, регулирующую арматуру 12 с приводом, датчики 13 и 14 наличия капельнои влаги.Ю20Способ осуществляют следующим образом.Если относительная влажность дымовых газов после котельной установки ниже заданной,...

Номер патента: 1276880

Опубликовано: 15.12.1986

Авторы: Бардамид, Меняйленко, Рубин, Симонов

МПК: F23N 3/00

Метки: горения, процесса

...усилителя 6 соединен с вторым входом второго сумматора 9, а выход корректирующего усилителя 10 - с вто. рым входом первого сумматора 7. Выходной сигнал регулятора 11 температуры подается через регулятор 13 скорости к двигателю 14, изменяющему скорость скребкового питателя 4, а соответственно и количество подаваемого в топку топлива.Выходной сигнал датчика 3 разрежения поступает на первый вход регулятора 15 расхода воздуха, на второй вход ксторого поступает сигнал от задатчика 16 разрежения, а на его третий вход подается сигнал с выхода корректирующего регулятора 17, вход которого связан с выходом датчика 18 скорости, измеряющего скорость вращения двигателя 14. Выходной синал регулятора 15 расхода воздуха подается на исполнительный...

Номер патента: 1312326

Опубликовано: 23.05.1987

Авторы: Гохберг, Жилицкий, Крайнов, Тигеев, Шляпин

МПК: F23N 3/00

Метки: воздуха, котла, подачей, топку

...с, это становится очевилным при изменении избытков воздуза на 10-157.,что определяет (рИ ) = 0,85(РГ 1) сЕсли система работает согласно приведенному алгоритму, она, изменяя величину корректирующего сигнала, устраняет недожог, что, однако, приводит к дальнейшему уменьшению сигнала рМ . При исчезновении недожога воз действие в сторону уменьгения подачи воздуха прекращается. В случае локальных нарушений на любой из горелок оптимизация режима в целом по обеим составляющим целевой функции 50 недостижима, поиск оптимума системой прекращается, корректирующий сигнал оставляют без изменений, причем во избежание случайных оценок при флуктуациях факела в топке задается ин тервал (рХ) - (рИ д) 6 0,05(рИ ), ,Дальнейшее уменьшение сигнала(РГ 1)(рГ...

Номер патента: 1322991

Опубликовано: 07.07.1987

Авторы: Вилльям, Джозеф, Колин

МПК: F23N 3/00

Метки: горелки

...При попадания импульса в источник 12 приводится в действие соленоидный клапан, выпускающий порциювоздуха в вихревой усилитель 13, Приэтом расход топлива на горелку сначала уменьшится, потом увеличится иснова вернется к установившемуся значению, проходя через оптимальные условия горения, которым соответствуетмаксимальная температура вакела впромежутке. Сигнал от фотодиода 7 должен Соответствовать воздействию на факел этих изменений, проходя через максимальное значение во время оптимального режима горения. Промежутоквремени в компараторе 10 между моментом возмущения и последующим сигналом от фотодиода 7, указывающим, что температура факела проходит через оптимальное значение, характеризует соотношение топливо-воздух в факеле до генерации...

Номер патента: 1345016

Опубликовано: 15.10.1987

Авторы: Евтеев, Каневский, Мельниченко, Папуш

МПК: F23N 3/00

Метки: кипящего, слоя, топке, топлива, уровня

...насадками 8 расположен кипящийслой 33, в бункере 10 собирается шлак34, в бункере забрасыватепя топлива 2находится твердое топливо 35,Работа системы автоматического регулирования уровня осуществляется Б КОМЛ(.КСЕ С ДЛ У:НМ ССТЕМЯМИ ЯВТ мятик 1 кот)Оа )е Г аг аРе у 1 ровянйя Расхоца толигЯ т егУ:)1)ОНЯ.Я РясХОДЯ ВОЗДУХЯ, ,) С Г, (,ИР: т:а:НЯ ТЯГИ и 7 Г,с(.)б,н ),-, 1 7 ) т е, г 1 О 1,)с 1 е сг я ежа яяг тв(япдо "с сп П 1 ВР ЧЛ ЯМ "тОЕ С(то ТОН т Г ОтТт О КИП ЯИ С 1 О,Т Е ( т(Огм т) ( ЯРж 1 ВатЬ НЯ ОЛПЕЕ(ЕНтот",РОВНЕ а ТОП(Е тЕ ЯВИ "ИМ" - Н Г)УК-; От-Г" Я ПРОТИВНОМ (.Лу.ят а 11 уГЯ(ТЕ 5 (ОЕГ)ОВЯНИЯ ) КОНОМЧНОС ТН Нат С)(НОС 1 тт безопасности,В режиме мкнимялт,пой нагрузки котлоягрегатя исполнительный Орган Бентил 5.торя 3 повернут Б...

Номер патента: 1353983

Опубликовано: 23.11.1987

Авторы: Андреев, Райский, Щапин

МПК: F23N 3/00

Метки: вентиляторами, двумя, дутьевыми, между, нагрузки, распределения

...по входу соединен с задатчиком 11, а по выходу - с входом функционального15 прибора-переключателя 12. Функциональный прибор-переключатель 12 по входу также соединен с датчиками 13 и 14, измеряющими температуру воздуха соответственно за воздухоподогревателями 4 и 5, а по выходу - с исполнительными механизмами 8 и 9, 20Автоматическое распределение нагрузки между двумя дутьевыми вентиляторами осуществляют следующим образом. Регулятор 10 через функциональный прибор-переключатель 12 управляет исполнительными механизмами 8 и 9, которые, воздействуя на направляющие аппараты вентиляторов 6 и 7, изменяют их нагрузку, восстанавливая тем самым заданное (оптимальное) значение избытка воздуха за пароперегревателем. Схемой предусматривается...

Номер патента: 1366798

Опубликовано: 15.01.1988

Авторы: Арапов, Мельченко, Рабовицер, Тихоненко

МПК: F23N 3/00

Метки: газовоздушного, котлоагрегата, режима

...сигналы датщего воздуха, Нормально открытые кон- чиков 16 и 17 отключаются то АРП 14такты АРП 15 установлены в цепи под- за счет размыкания его нормально заключения д тч кя атчика 5 разрежения к вхо- крытых контактов, под воздействием10дам пропорционального блока 25 регу- основного регулятора 8 избыток возлятора и интегрирующего блока 27 ре- духа устанавливается строго в соотгулятора, вьлоды которых соединены с ветствии с заданным значением, выходвходами основного регулятора 10 раз- сумматора 13 близок к нулю, т,е. зарежения, 15 данное значение кислорода находитсяСистема работает следующим обра- строго в середине зоны нечувствизом, тельности и только тогда АРП 14 отЭПри изменении избытка воздуха в ключается и своими контактами...

Номер патента: 1393999

Опубликовано: 07.05.1988

Авторы: Баулин, Курсаков, Туренко

МПК: F23N 3/00

Метки: горения, процессом

...до момента времениФиксации повто 1 ного уменьшения уровня производной температуры Т . Момент времени г сас ответствует моменту подачи следующей порции топлива. Таким образом, в 3 С предпагаемом способе момент подачи последующей порции топлива определяют после подачи предыдущей по харак" теру Изменения величины производнойтсигнала температуры Т, г вязанному с гразами горения порции топлива, а реГулирование интенсивности дутья производят по сигналу рассогласования тем 4 тератур (например, увеличение интенсивности при положительком рассогла О совании - Фактическая температура меньше заданной, уменьшение при отрицательном) с ограничениями, связанйыгги с необходимостью сохранить есте ,твенную динамику изменения производ" у ной после каждой...

Номер патента: 1437624

Опубликовано: 15.11.1988

Авторы: Осинцев, Райский, Хидиятов

МПК: F23N 3/00

Метки: котла, подачи, топку, топлива

...темпера-О тур газов излеряемь 1 х датчиками 18и 19, 20 и 21, 19 и 20, ереключениевоздействия регулятора 25 на тот илиикай исполплтельный механизм 10 - 13происходит посредстФзом блоков 22 ,5 2 Й (переключателей гига ПЛК-Т) число котарьех на единицу меньше числасоановлеккых исполнлтельных механизеэз .0 - 13, на вход каждого блока 22 - 24 поступя 1 от сигналы по температуре газов в зонах измерения двух сос: дких датчиков температуры (18 и 20 иги 20 и 21),. гце он 1 л сраннивают кЕсли темперятурч газов, измеряе;.1 яя датчиком 18, в.пце гемперятуры газон, измеряемой датчиком 19. Тогдапь,л срабатывании регулятора 25 в на 11";:1 влекии 11 е 1 ьше управляющий сигнал через блок 22 и пускатель реверсивный 1 Л поступает ча вход исполнительного...

Номер патента: 1453123

Опубликовано: 23.01.1989

Авторы: Грибинюк, Кавыч, Койчу, Кондратенко

МПК: F23N 3/00

Метки: воздушного, котла, режима

...осуществляют следующим бразом.В соответствии с сигналами задая, поступающими на регулятор 6 от атчика 1 нагрузки и от корректора о химическому составу газов, в поощью регулирующего органа 7,устаеавливают требуемый расход воздухакотел, Сигнал обратной связи на регулятор 6 поступает от датчика 2 асхода (давления) газовоздушной месиустановленного после точки вода рециркулирующих газов в возду овод.На регулятор 6 через сумматор 5 глодают дополнительно сигнал от датика 3 расхода рециркулирующнх га.1 ов. Измерениерасхода датчиком 3 производится непосредственно либо косвенно- по положению направляющих аппаратов ДРГ, по току приводного двигателя ДРГ, по давлению на выходе ДРГ. Сумматор 5 настраивают таким образом, что сумма сигналов...

Номер патента: 1455147

Опубликовано: 30.01.1989

Автор: Трипуков

МПК: F23N 3/00

Метки: клапан, пропорционирующий

...быть равна рабочему ходу дисковойзаслонки 13 при изменении давления 45газа от минимального до максимального. Высота верхней щели при необходимости может быть выполнена меньшевеличины хода дисковой заслонки, ноне больше его и не больше размера накорпусе 1 между профильными окнами6 и щелями байпасирующего окна 3.Высота перемычек двухщелевой за"слонки 15 соответственно выполняетсяравной рабочему ходу дисковой заслонки 13.55Все перемычки байпасирующего окна и двухщелевой заслонки выполняются съемными и имеют регулируемое установочное крепление на узких пластинах 14.Количество щелей байпасирующегоокна 3 определяется по соотношениюего высоты с величиной рабочего ходадисковой заслонки 13 и выполняетсяпо всей высоте окна.Изменение давления...

Номер патента: 1462067

Опубликовано: 28.02.1989

Авторы: Данилин, Клочков

МПК: F23N 3/00

Метки: горения, процессом

...органарасхода первичного воздуха таким образом, чтобы получаемые значения указанной разности стремились к нулю(операция "тонкого" регулирования).Оговоренное выражение результатовизмерения относительно объема сухихпродуктов сгорания (по объему газов,остающемся после удаления иэ нихводяных паров) объясняется следующим:удельный. выход сухих продуктов сгорания для каждого вида сжигаемых топливявляется, .как правило, стабильнойвеличиной, в то время как удельныйвыход водяных паров, а следовательно,и суммарный удельный объем продуктовсгорания нередко подвержены существенным колебаниям. Соответственно выражение содержания кислорода и другихкомпонентов по объему сухих продуктов сгорания менее подвержено флуктуациям, что способствует...

Номер патента: 1462068

Опубликовано: 28.02.1989

Автор: Гаврилов

МПК: F23N 3/00

Метки: горения, процессом

...КБ-триггеры .6 и 7 в"О", запускает программные задатчики8 и 9 и блок 2 выделения экстремума.Программный эадатчик 9 задает коэффициент избытка воздуха, изменяющийся во времени линейно с целью достижения максимальной температуры в камере сгорания. По сигналу эадатчика9 температура в камере сгорания топки начинает увеличиваться при изменении коэффициента избытка воздуха,например, от значения 1,1 в сторонууменьшения, если экстремум температуры соответствует меньшему чем 1,1значению коэффициента избытка воздуха. Если значение коэффициента избытка воздуха согласно теплотехническому расчету предполагает нахождение экстремума температуры прибольшем значении коэффициента избытка воздуха, программный задатчик настраивается на увеличение...

Номер патента: 1483182

Опубликовано: 30.05.1989

Авторы: Орлов, Трошин

МПК: F23N 3/00

Метки: вентиляцией, воздушного, дымовой, канала, трубы

...измеряют газоанализатором 6(например, кулонометрическим газоанализатором ЭГХ), Подвод в вентилируемый канал подогретого воздухарегулируют при помощи регулирующегооргана 7 (например, поворотной диафрагмы), подвод холодного воздухарегулируют при помощи регулирующегооргана 8 (например, поворотной заслонки),Способ управления вентиляциейвоздушного канала дымовой трубы осуществляют Следующим образом,По показаниям приборов, измеряющих температуры на внутренней и наружной поверхностях футеровки, попоказаниям приборов 4 и 5 и концентрации БОв вентилируемом каналепо казаниям газоанализатора 6, Приформула изобретения Хают оазд аВерхноопь щеплообмена оставитель А.Зосимовехред Л. Сердюкова Корректор М.По ед дакто 88 08/33...

Номер патента: 1483183

Опубликовано: 30.05.1989

Автор: Нурмеев

МПК: F23N 3/00

Метки: воздуха, горение, подачей

...г/м 10А е АА- соответственно, значения концентраций СО, БО 111 О 11Б . - экологический норматив для1д-го вещества, установленный, напри мер, на выброс из источника в атмосферу или на содержание в атмосферном воздухе и учитывающий также степень возрастания вредного воздействия от увеличения содержания -го ве щества выше предельных значений. Каждому измеренному значению окиси углерода ставится в соответствиекоэффициент токсичности продуктовнеполного сгорания топлива11-й(2) 451-.1 1 Аналогично для окиси азота коэффициент токсичности сернистого ангидрида(3) Формула (1) записывается в виде,пригодном для ее использования приработе вычислительного устройствапо двум сигналам от первичных датчиковц:,Е - =СОК +ЮКА 1=1 Б н.е зо ,(4) Весь набор...

Номер патента: 1483184

Опубликовано: 30.05.1989

Авторы: Верзаков, Козлов, Пронин, Процайло, Шорохов

МПК: F23N 3/00

Метки: горения, котла, процесса, пылеугольного, топке

...1, взаимодействующего на направляющие аппараты 2, поддерживают расход общего воздуха в соответствии с заданием тепловой нагрузки котла и сигналом по содержанию кислорода в уходящих газах. Расход первичного воздуха, вентилирующего пылеугольные мельницы, поддерживают в соответствии с загрузкой мельниц топливом. При пониженных 15 нагрузках котла часть мельниц отключают. Расход первичного воздуха через каждую из работающих мельниц остается примерно постоянным, а общий расход воздуха уменьшается в соответ ствии с нагрузкой котла. Поэтому расход вторичного воздуха на выходе каж" дой горелки уменьшается и уменьшается давление в каналах 12, прилегающих к каналам 11 первичного воздуха. 25В этих условиях для улучшения перемешивания...

Номер патента: 1573308

Опубликовано: 23.06.1990

Авторы: Добров, Дудкина, Милованов, Осипов, Сергеев, Сидорин, Сочинская, Циммерман, Шадрин

МПК: F23N 1/02, F23N 3/00

Метки: воздуха, котла, подачи, подтопку, утилизатора, энерготехнологического

...на первый вход которого поступает сигнал от датчика 4 расхода топлива, поступающего в подтопку котла-утилизатора, а на второй вход - сигнал задатчика 15 величины удельного объема дымовых газов, образующихся присжигании поступающего в подтопкукотла-утилиэатора топлива,Сигнал датчика 4 поступает такжена первый вход блока 10 умножения,на второй его вход поступает сигналот эадатчика 13 величины коррекциикоэффициента избытка воздуха в подтопке котла-утилизатора. На выходе блока 1 О умножения формируется сигнал,; который поступает на вычитающий вход блока 16 суммирования. Насуммирующий его вход поступает сигнал задатчика 17 коэффициента избытка воздуха, уменьшенного на единицу,а выходной сигнал блока 16 суммирования поступает на...

Номер патента: 1615477

Опубликовано: 23.12.1990

Авторы: Волков, Збирунов, Крумер, Панин, Панина, Трембицкий, Харин

МПК: F23N 3/00

Метки: водогрейных, котлов, прямоточных, работы, режима

...подключен дифференциатор 15, а к второму - выход блока 11 умножения, выход прерывателя 16 подключен к блоку 17 ийдикации и регистрации через переключатель 18 и к входу автоматического оптимизатора 9, выход сумматора 14 соединен с взводом переключателя 18, регулятор 20, к ходам которого подключены выходы автом 1 тического оптимизатора 19 и датчика 6 давления газа, а выход регулятора связан че ез последовательно соединенные усилите 11 ь 21 и исполнительный механизм 22 с ре улирующей заслонкой 23 подачи газа на го 1 елки котла.Способ осуществляется следующим образом.По сигналам от датчиков 5 и 6 в преобразователях 7 и 8 и блоках 11 и 12 формируется сигнал, характеризующий расход газа с учетом его давления и температуры. По сигналам...

Номер патента: 1627787

Опубликовано: 15.02.1991

Автор: Подборнов

МПК: F23N 3/00

Метки: воздуха, котла, подачей, топку

...регуляторами нагрузки.Поскольку данные системы це имеютпрямого отношения к предлагаемой системе и цо своей структуре различны 25для разных агрегатов, то ня схемерегулятор нагрузки не показан. Чувствительные элементы 2 и 5, преобразователи 3 ц 6, задатчик 7, блоки 8 и9 и исполнительный механизм 10 образуИт обычную систему автоматическогорегулцроваци подачи воздуха для горения по сформированному для зядятчика оптимального соотношения коэффициента избытка воздуха р . Сравнение:заданного значенияс действи 35тельным производится в блоке 8, в котором Последнее формируется на основе действительных расходов воздухац газа. Сигнал рассогласования из бло ка 8 поступает в блок 9, где по определенному закону фоомируется сигнал,поступающий на...
