Система автоматического регулирования разрежения в топке котлоагрегата

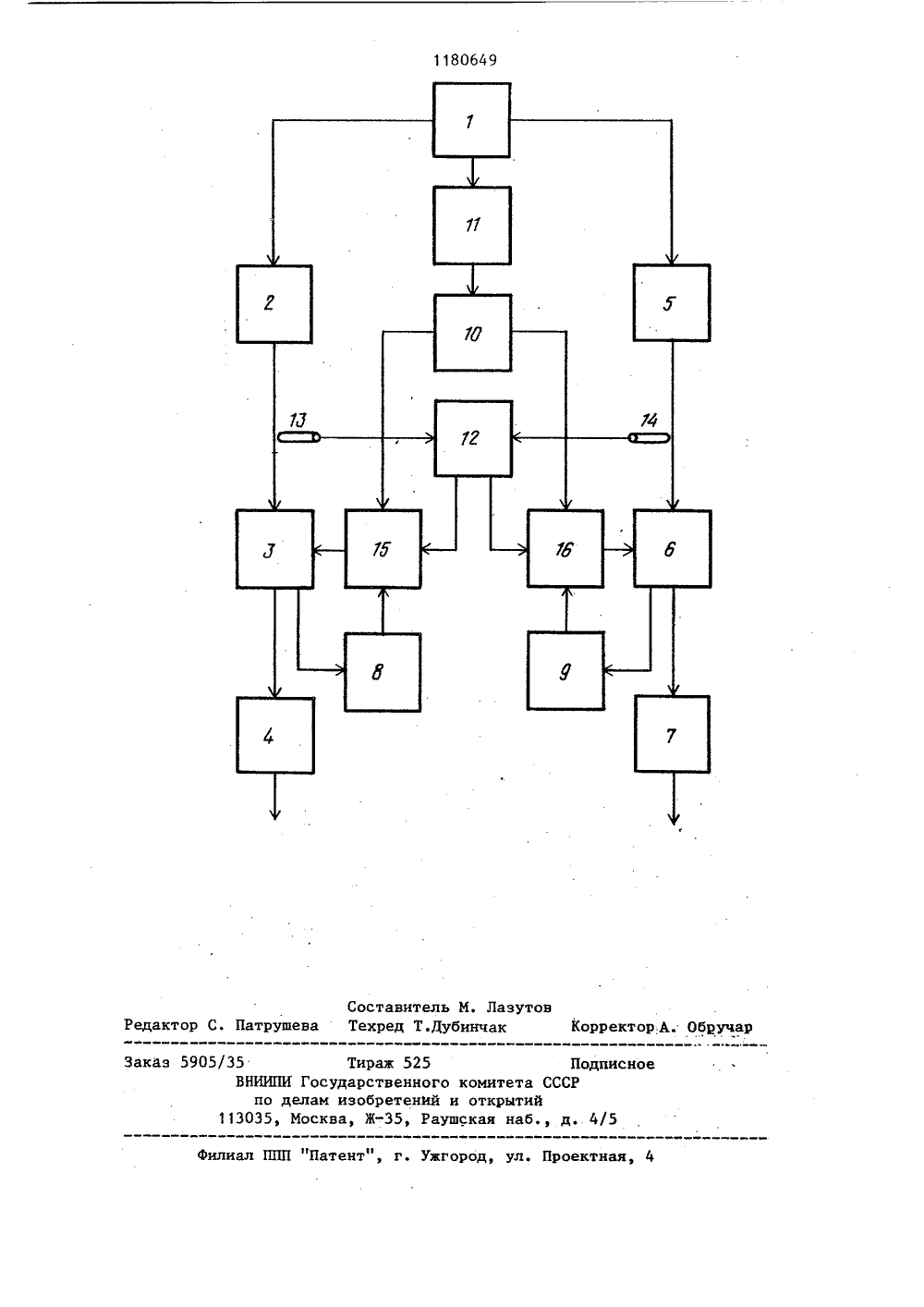

)4 Р 23 И 3/00 НИЯ,ПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ аз ударстьского ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Белорусский филиал Госвенного научно-исследователэнергетического институтаим. Г.И. Кржижановского(56) Наладка регуляторов процессагорения барабанных котлов ТП и ТПс раздельными полутопкамиМ., СЦНТИ ОРГРЭС, 1969, с. 4-5.(54)(57) СИСТЕМА АВТОМАТИЧЕСКОГОРЕГУЛИРОВАНИЯ РАЗРЕЖЕНИЯ В ТОПКЕКОТЛОАГРЕГАТА, снабженного двумядымососами и двумя, левым и правымвоздухоподогревателями, содержащаяна каждом дымососе регулирующийорган производительности дымососас датчиком положения и общий длядымососов регулятор разрежения, к,ЯО 118064 входу которого подключен датчик ррежения, о т л и ч а ю щ а я с ятем, что, с целью увеличения. экономичности работы котлоагрегата путемуменьшения разности температур уходящих газов левого и правого воздухоподогревателйй, она дополнительносодержит два датчика температуры,установленные соответственно на выходе газов из правого и левого воэдухоподогрввателей, индивидуальныйдля каждого дымососа регулятор на-,грузки и общий корректирующий регулятор, к входу которого подключенывстречно датчики температуры, а еговыход соединен с входами регуляторовнагрузки, причем на другие входыпоследних подключен выход регулятораразрежения и датчики положения регулирующих органов своего дымососа,выход каждого регулятора нагрузкисоединен с регулирующим органом своего дымососа, 1 11806Изобретение относится к теплоэнергетике н может быть использовано для втоматизации котлоагрегатов, оборудованных двумя дымососами и двумя воздухоподогревателями. 5Цель изобретения - увеличение экономичности котлоагрегата путем уменьшения разности температур уходящих газов левого и правого воздухопсдогревателей. 0На чертеже представлена блок-схема системы.Левая сторона топки 1 котлоагрегата через воздухоподогреватель 2 и регулирующий орган 3 производительности дымососа соединена с дымососом 4. Аналогично правая сторона топки 1 через воздухоподогреватель 5 и регулирующий орган 6 соединена с дымососом 7. Регулирующие органы 3 и 6 20 связаны соответственно с датчиками 8 и 9 положения регулирующих органов. На вход регулятора 10 разрежения подключен датчик 11 разрежения в топке кстлоагрегата. Вход последнего соединен с топкой 1 котла. Один из входов корректирующего регулятора . 12 подключен к датчику 13 температуры, установленному на выходе дымовых газов из левого воздухоподогревателя 2, второй вход подключен к датчику 14 температуры, установленному на выходе дымовых газов и первого воэдухоподогревателя 5. Выход регулятора 15 нагрузкиподключен к регулирующему органу 3, входы регулятора 15 соединены с выходом датчика 8 положения, регулятора 10 разрежения и корректирующего регулятора 12.Выход регулятора 16 нагрузки подключен к40 регулирующему органу 6, а входы соединены с выходом датчика 9 положения, регулятора 10 разрежения и корректирующего регулятора 12.Система работает следующим об 45 разом.В установившемся состоянии разрежение в топке котлоагрегата соответствует заданному. Выходные сигналы датчиков 13 и 14 температуры одинаковы. Выходные сигналы корректирую 50 щего регулятора 12, поступающие на регуляторы 15 и 16 нагрузки за исключением режима, когда опи равны нулю, по абсолютному значению одинаковы,5 но всегда имеют противоположные знаки. 49 гОни могут иметь любое значение от максимального отрицательного до максимального положительного. Для упрощения примем их равными нулю. Выходной сигнал регулятора 10 разрежения равен выходному сигналу датчиков 8 и 9.Выходнойсигнал регуляторов 15 и 16 нагрузки равен нулю.При изменении разрежения в топке котлоагрегата, например, при уменьшении, увеличится выходной сигнал датчика 11 разрежения, что вызоветувеличение, например по прспорционально-интегральному закону, выходных сигналов регулятора 10 разрежения. В результате нарушится балансвходных сигналов регуляторов 15 и 16 и последние, воздействуя на регулирующие органы 3 и 6, увеличатпроизводительность дымососов 4 и 7.Одновременно датчики 8 и 9 положения регулирующих органов 3 и б увеличат свои выходные сигналы. Приодинаковых выходных сигналах датчиков .13 и 14 температуры процесс закончится, когда разрежение втопке котлоагрегата будет равно заданному, а выходной сигнал регулятора 10 разрежения будет равен выходным сигналам датчиков 3 и 6 положения. Если после изменения нагрузки дымососов сигналы (выходные) датчиков 13 и 14 температуры станут равными, например выходной сигнал датчика 13 станет меньшим по сравнению с выходным сигналом датчика 14, то корректирующий регулятор 12, например по пропорционально-интегральному закону, начнет изменять свои выходные сигналы. При этом сигнал, поступающий к регулятору 15 нагрузки, будет положительным, к регулятору 16 нагрузки - отрицательным. Под действием данных сигналов регулятор 15 нагрузки, воздействуя на регулирующий орган 3, будет увеличивать производительность дымососа 4, а регулятор 16 нагрузки, воздействуя на регулирующий орган б, будет уменьшать производительность дымососа 7. Система придет в установившееся состояние, когда разрежение в топке котлоагрегата будет соответствовать заданному, а температура газов, выходящих из правого и левого воздухоподогревателей, будет одинаковой.5 Тира Государст елам изобр осква, Ж ПодписноеЪР та ти илиал аказ 5905/35 ВНИИПИ по д 113035, М
