Способ регулирования процесса горения в топке пылеугольного котла

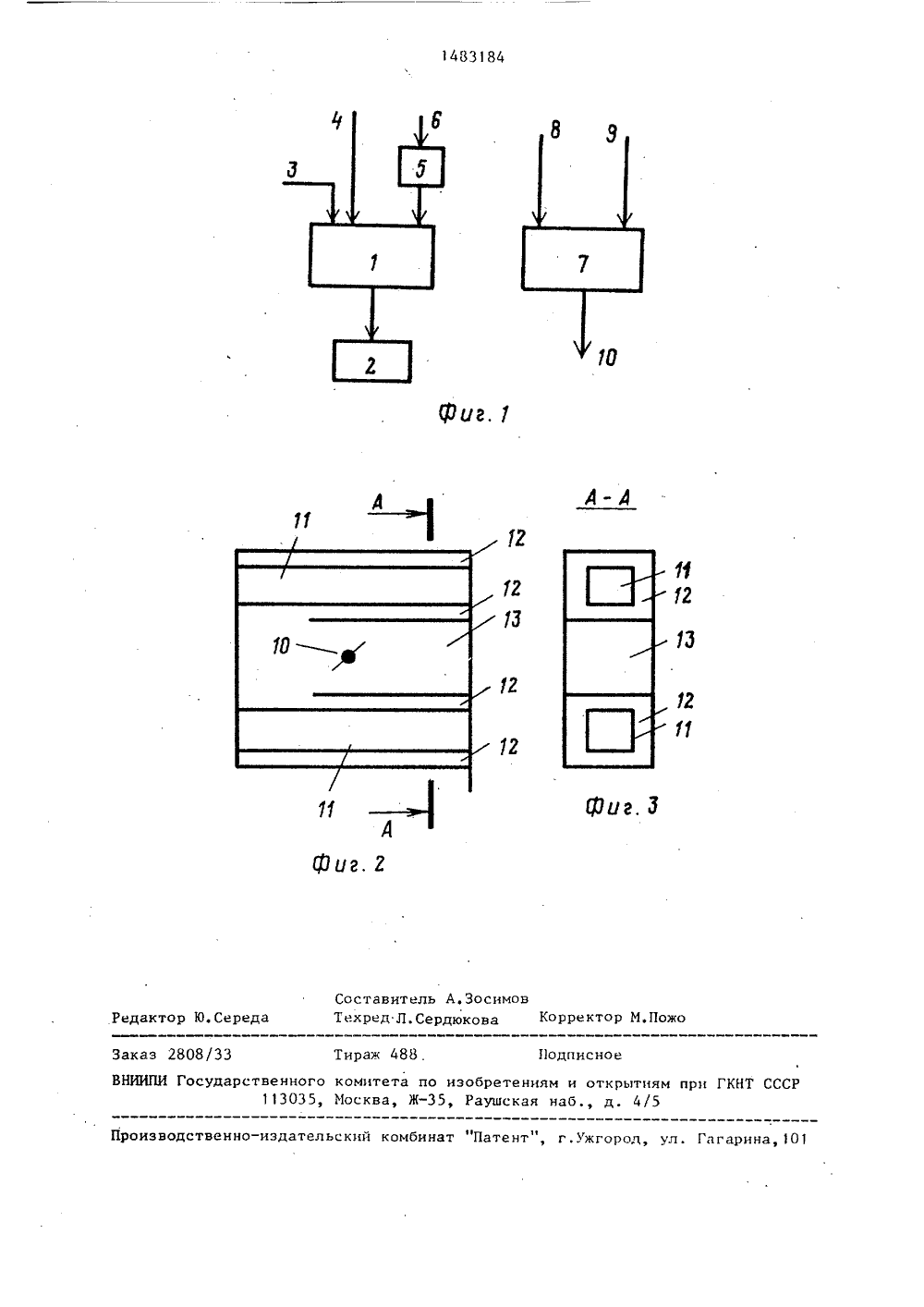

.Верзаков 8.8)рбинные установ800 МВт. М.6-628, р. 16-13 лы,регулиров частнооричного ю подачи в ти регулироздуха,Целью изение точно пониженных щения смесе ной струе нщей каналы легающие ха, и ка ичного и вторичного йствует на шибер 10 в канале вторичного щем к каналам перв х пер ха и воз новленнь прилегающие к кавоздуха.На фиг.1 покарегулирования пофиг.2 - схема ворелки; на фиг,3фиг.2. воздухачного е прилеоэдуха.Горелк духа,хема системь ачи воздуха; на душных каналов горазреэ А-А на а имеет каналы 1каналы 12 вторичногающие к каналам 1 но зду- кана воз ха,ри ОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ПНТ СССР Н А ВТОРСНОМЪ/ СВИДЕТЕЛЬСТВ(54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССАГОРЕНИЯ В ТОПКЕ ПЫЛЕУГОЛЬНОГО КОТЛА(57) Изобретение относится к област Изобретение относится кванию пылеугольных котлов обретения является повысти регулирования при нагрузках котла и улучобразования в пыпевоздуша выходе иэ горелки, имею вторичного воздуха, приканалам первичного вбздуы вторичного воздуха, неналам первичного теплоэнергетики и позволяет повыситьточность регулирования и КПД пылеугольной топки при пониженных нагрузках котла за счет улучшения перемешивания пылеугольной аэросмеси свторичным воздухом. Для этого пере-,распределяют поток вторичного воздуха в горелке, оборудованной каналомпервичного воздуха и каналами вторичного воздуха, прилегающими к каналупервичного воздуха и не прилегающимик нему. Этим достигается оптимальноесоотношение скоростей первичноговоздуха, вентилирующего пыпеугольнуюмельницу, и вторичного воздуха навыходе из горелки при пониженныхрасходах общего воздуха, 1 э.п. ф 3 ил. Система автоматического регулирования содержит регулятор 1 общего воздуха, воздействующий на направляющие аппараты 2 дутьевых вентиляторов, по сигналам 3 - нагрузки котла, сигналу 4 обратной связи по расходу общего воздуха и корректирующего блока 5, получающего сигнал 6 по со; держанию кислорода в уходящих газах. Регулятор 7 вторичного воздуха получает сигналы 8 и 9 по давлению в ка з148318 лы 13 вторичного воздуха, неприлегающие к каналам 11Способ осуществляют следующим образом.С помощью регулятора 1, взаимодействующего на направляющие аппараты 2, поддерживают расход общего воздуха в соответствии с заданием тепловой нагрузки котла и сигналом по содержанию кислорода в уходящих газах. Расход первичного воздуха, вентилирующего пылеугольные мельницы, поддерживают в соответствии с загрузкой мельниц топливом. При пониженных 15 нагрузках котла часть мельниц отключают. Расход первичного воздуха через каждую из работающих мельниц остается примерно постоянным, а общий расход воздуха уменьшается в соответ ствии с нагрузкой котла. Поэтому расход вторичного воздуха на выходе каж" дой горелки уменьшается и уменьшается давление в каналах 12, прилегающих к каналам 11 первичного воздуха. 25В этих условиях для улучшения перемешивания пылевоздушной струи, истекающей из каналов 11, с вторичным воздухом регулятором 7 по сигналам 8 и 9 давления в каналах 11 и 12 30 воздействуют на шибер 10, перераспределяют расход воздуха из каналов 13 в каналы 2 и восстанавливают оптимальную скорость на выходе из последних.35формула изобретения1. Способ регулирования процесса горения в топке пылеугольного котла, 40 заключающийся н том, что поддерживают заданное значение соотношения нагруэ 44ки котла и расхода общего воздуха воздействием на направляющие аппараты дутьевых вентиляторов с коррекцией по содержанию кислорода в дымовых газах, поддерживают заданное соотношение между расходами первичного воздуха, подаваемого в мельницу, и загрузкой мельницы топливом и поддерживают заданное соотношение между расходом первичного воздуха и расходом вторичного воздуха, подаваемого 1 в горелку, минуя мельницу, о т л и - ч а ю щ и й с я тем, что, с целью повышения точности регулирования при пониженных нагрузках котла и улучшения смесеобраэонания в пылевоздушной струе на выходе из горелки, имеющей каналы вторичного воздуха, прилегающие к каналам первичного воздуха, и каналы вторичного воздуха, не прилегающие к каналам первичного воздуха, дополнительно измеряют соотношение между расходом первичного воздуха и расходом вторичного вОздуха в каналах, прилегающих к каналам первичного воздуха, и поддерживают это соотношение равным заданному значению перераспределением расхода вторичного воздуха из каналов, не прилегающих к каналам первичного воздуха, в каналы, прилегающие к каналам первичного воздуха.12. Способ по п.1, о т л и ч а - ю щ и й с я тем, что дополнительно измеряют давление в каналах первичного воздуха и прилегающих к ним каналах вторичного воздуха и о соотношении расходов воздуха в этих каналах судят по соотношению измеренных давлений.1483184 иг,А 12 Фиг,2 орректор М,По Редактор еда Заказ 2808/3 ираж 488 одписно ГКНТ СССР В оизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,О ставитель А.Зосимов хред Л.СердюковаГосударственного комитета по изобретениям и открытиям 13035, Москва, Ж, Раушская наб., д. 4/5 11 12 12 11
