F23N 3/00 — Регулирование подвода воздуха или тяги

Номер патента: 338750

Опубликовано: 01.01.1972

Авторы: Джобадзе, Мазуров, Малов, Подсевалов, Тульский

МПК: C02F 1/72, F23N 3/00

Метки: органических, процесса, сжигания, стоков

...способ автоматического регулирования процесса сжигания органических стоков путем изменения подачи воздуха в зависимости от содержания кислорода в печи.Однако этот способ не обеспечивает высокого качества регулирования.С целью устранения указанного недостатка подачу воздуха осуществляют с коррекцией по затемненности дымовых газов и температуре в печи.На чертеже представлена схема реализации способа.Способ осуществляется следующим образом.При изменении состава органических стоков содержание ,кислорода и температура в.печи уменьшаются, а затемненность газов, которая используется как основной критерий качества сгорания стоков, возрастает. Сигналы с датчиков 1, 2, 3 (содержания кислорода 5 температуры и затемненности) поступают через...

Номер патента: 344226

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Дзержинского, Иванов, Максименко, Теплотехнический, Хесин

МПК: F23N 3/00

Метки: процессагорения

...доп о множеству путем испо ого сигнала нескольких щих излучение факела в очной камеры.днения сигнала по лнено осреднением ьзования усреднен- датчиков, измеряюразных точках тоИзобретение касается автоматического управления процессом горения.Известен способ автоматичесрования процесса горения п235236, по которому использпо излучению факела.Предложенный способ отличается от известного тем, что из сигнала по излучению факела выделяют частотную область от 0 до 6 ги, измеряют средний модуль производной полученного сигнала и подают его на регулятор, управляющий подачей воздуха, Эго позволяет повысить точность поддержания оптимального избытка воздуха.На чертеже приведена схема устройства для реализации предложенного способа,Сигнал по...

Номер патента: 347521

Опубликовано: 01.01.1972

Авторы: Йат, Кузнецов, Московское, Проектно, Чернов

МПК: F23N 3/00

Метки: воздуха, горелкам5ihssi-rha, распределения

...горения на грани возникновения механического недожога путем уменьшения расхода воздуха до появления дымления с последующим увеличением расхода воздуха 20 до прекращения дымления.Для уменьшения сопротивления воздушного тракта предварительно полностью открывают регулирующие шиберы на всех горелках и устанавливают давление общего воздуха в со ответствии с режимом горения на грани возникновения механического недожога.На чертеже приведена схема рсалцзаццц предложенного способа.Блок 1 установления режима горения г рани возникцовения механического недо) получает сигнал от датчика 2 оптической плотности дымовых газов и с помощью шагового блока 3 подключается последовательно к горелкам 4 4, а также к регулятору б общего воздуха. Регулятор 5...

Номер патента: 352090

Опубликовано: 01.01.1972

Авторы: Имени, Кузнецов, Московское, Проектно, Чернов

МПК: F23N 3/00

Метки: горения, процесса

...дымовых газов 10и датчик содержания кислорода в дымовыхгазах. Однако такие устройства не позволяютвести режим горения с минимально допустимым избытком воздуха,Цель изобретения - обеспечить минимально допустимый избыток воздуха. Для достижения этой цели между датчиком давлениятоплива и регулятором соотношения установлен потенциометр с сервомотором, к которомуприсоединен через блокирующие контакты 20датчика содержания кислорода импульсаторс переключателем направления воздействияпо сигналу датчика оптической плотности.На чертеже представлена принципиальнаясхема устройства. 2Датчик 1 давления воздуха и датчик 2 давления топлива перед форсунками подключенык регулятору 3 соотношения топливо - воздух. Потенциометр 4 с сервомотором Б...

Номер патента: 400779

Опубликовано: 01.01.1973

МПК: F23N 3/00

Метки: 400779

...и удалее 1 ис шлака производится шурующей планкой 2, снабженной электроприводом 3,Дутьсвой Все 1 тиляторГОРСЕ 1 ИЯ ПОД КОЛОСНИКОВУпленному трубопроводу На отводах трубопровода под каждую зону колосниковой решетки предусмотрены устрой. ства 12 и 13, позволяющие периодически пол. постыл или частично перекрывать подачу воз. духа под колеснпковую решетку. В этих устройствах имеется блок 14 для изменения степени перекрытия трубопровода,Устройство для периодического перекрытия воздухопроводов под колосниковой решеткой через электрические или кинематичсские блоки 15 связано с движением шурующей планки 2..В период шуровкп, когда шурующая планка проходит над одной пз зон колосниковой решетки за счст электрических илп кинематических связей...

Номер патента: 364803

Опубликовано: 01.01.1973

Автор: Малютин

МПК: F23N 3/00

Метки: воздуха, котле, общего, расхода

...от датчика 2 по разности давлений в 20точке А (за воздухоподогревателем) и в точке Б (точки подачи рециркулирующих газовв воздуховод) и задающий импульс по расходу топлива на котел т. Регулятор воздействует на дутьевой вентилятор 4. 2При изменении нагрузки котла будет соответственно меняться расход топлива, Импульспо расходу топлива на котел 3 изменяет задание регулятору 1 общего воздуха на поддержание перепада давлений в точках А и Б 3в соответствии с новой нагрузкой. При этом соответственно изменяется расход воздуха накотел. В случае, когда при постоянной нагрузке котла в результате изменения расхода газов на рециркуляцию от вентилятора 5 сопротивление горелок б и газового тракта меняется, соответственно изменяются давления в точках А...

Номер патента: 422919

Опубликовано: 05.04.1974

Авторы: Дель, Максименко

МПК: F23N 3/00, F23N 5/08

Метки: горения, процессом

...для первого контура увеличивается, а граница зоны 1, вследствие увеличения крутизны линии выгорания, смещается влево. При достаточном избьггке воздуха граница смещается настолько (пунктир), что т, оказывается в зоне 11 или даже в зоне 111. В результате, скорость возрастания энтропии, пройдя через максимум, падае;.Для второго контура по мере увеличения расхода воздуха скорость изменения энтропии все время падает, а экстремум этой зависимости условно соответствует стехиометрии.Из сказанного следует, что для контуров рециркуляции различной длины условия оптимальности горения по избытку воздуха пе одинаковы. В коротких контурах оптимальность достигается при больших избытках воздуха, чем в длинных.Кривая У (см. фиг. 2) представляет собой...

Номер патента: 425851

Опубликовано: 30.04.1974

Авторы: Аркадьев, Ахмедов, Леей, Моллаев, Погоецкий, Пронин, Тагиев, Шварцер, Шейнкерман, Явно

МПК: C01F 7/30, F23N 3/00

Метки: 425851

...сопротивление 15.Наличие двух исполнительных устройств инверсного один по отношению к другому действия, установленных па входе и выходе из циркуляционного трубопровода и соединенных своими командовоспринимающими каналами с выходным каналом регулятора давления в циркуляционном топливном трубопроводе, позволяет поддерживать требуемое давление в трубопроводе при различных значениях нагрузки по расходу топлива, прокачиваемого через трубопровод.Наличие в устройстве повторителя со сдвигом между реле соотношения и регулятором давления в воздушном коллекторе позволяет поддерживать давление сжатого воздуха, подаваемого в форсунку для распыла топлива, всегда выше давления в топливном трубопроводе, чем обеспечивается необходимый распыл...

Номер патента: 471492

Опубликовано: 25.05.1975

Авторы: Бабенко, Галкин, Крыжановский, Савельев, Смирнов, Хесин

МПК: F23N 3/00

Метки: горения, процессом

...в качестве управляющего сигнала используютразность измеренных интенсивностей, например разность интенсивностей на длинаховолн 4315 и 3900 А,На чертеже изображена схема устройства,реализующего предлагаемый способ.Излучение от пламени направляют в объектив 1, затем на диск модулятора 2. При помощи установленных в нем интерференционныхфильтров 3 выделяют выбранные длины волно(4315 и 3900 А) и подают на приемник излучения 4, например фотодиод. Диск модулятора вращают синхронным двигателем.Сигналы приемника излучения от попеременного воздействия излучения на выбранныхдлинах волн посылают на электрическое решающее устроиство 5, которое отрабатывает величину, пропорциональную разности сигналов. Полученную величину посылают в схему управления...

Номер патента: 514158

Опубликовано: 15.05.1976

Автор: Донсков

МПК: F23N 3/00

Метки: безокислительного, нагрева, печей, соотношения, топливо-воздух

...показана описывас мая система.Система содержит латчик 1 раскола топлива, датчик 2 расхода первичного воздуха, латчик 3 расхода вторичного возлуха, регулятор 4 соотцошеция, пропорциоцальцо-ицтеграль цый регулятор 5 и сумматор 6, положительная камера 7 которого соединена с выходом датчика 1 расхода топлива непосредственно, а отрицательцая камера 8 - через настроечный редуктор, состоящий из постоянного дросселя 9 25 в канале сигнала топлива регулятора соотношения и переменного дросселя 10. Выход сумматора 6 соелицец с одним из входов регулятора 5, другой вход которого соелицец с выходом датчика 3 расхода вторичного воздуха. 30 Система 1 заоотает слеп 01 ццъ Об 1 азом.На олпц из вколов регулятора 4 соотцошецця и в положцтельцук камеру 7...

Номер патента: 527565

Опубликовано: 05.09.1976

Авторы: Денисенко, Левин, Ярмак

МПК: F23N 3/00

Метки: горения, процесса, способа, этого

...15, связанной с рычагом 2, к которому подсоединена настроечная пружина 16.Расход воздуха, подаваемого на сжигание, изме. ц ряется мембранньпи измерителем 1, Расход йараизмеряется стандартным дифманометром (на черте.же не показан), выходной пневматический сигнал которого подается на сильфон 7. Этот же сигнал заводится в дифференпиатор, состоящий иэ 2-х чо сильфонов 11, усилия которых направлены навстре.чу друг другу, пневматического дросселя 12 и емкости 13.На рычаге 2 сравниваются усилия от измерителярасхода воздуха 1, сильфона 7, сильфонов 6, на.строечной пружиньг6 н устройства, формируоцге.го исчеэанлций сигнал по расходу пара, Главный суммируюший рыча при неравенстве моментов поворачивается вокруг крестообразной опоры.,3...

Номер патента: 528425

Опубликовано: 15.09.1976

Авторы: Денисенко, Левин, Ярмак

МПК: F23N 3/00

Метки: горения, процесса, способа, этого

...последовательно дроссель 10 и емкость 11, образующие апериодическое звено. Линия питания регулятора снабжена регулирующим органом в виде сопла 12, прикрываемого заслонкой 13, связанной с рычагом 2, К рычагу 2 подсоединена настроечная 5 пружина 14.Расход воздуха, подаваемого на схкпганне,измеряется меморанным измерите.;ем 1, а расход пара - сильфоном 7. Датчиком расхода пара является стандартный дифманометр (на 10 чертеже не показан), пневматический выходной сигнал которого перед поступлением на сильфон 7 преобразуется через дроссель 10 и емкость 11, т. е. поступает на измеритель 7 через апериодическое звено.15 На суммирующем рычаге 2 сравниваютсяусилия от измерителя 1 расхода воздуха, сильфонов б и 7 и настроечной пружины 14.При...

Номер патента: 566074

Опубликовано: 25.07.1977

Авторы: Кодочигов, Маханов, Московский

МПК: F23N 3/00

Метки: горения, котлоагрегата, процесса, топке

...С усредняется по времени и подается на электронный регулятор воздуха и на вторичныйуказываюшийприбор 15, например микроамперметр1Последовательное соединение, двух фоторезисторов в шунте конденсатора 10 показано как пример подбора доли постояннойсоставляющей в сигнале С при настройкеизмерительной схемы,Приведенная измерительная схема является простейшей, Для предлагаемогоспособа возможно применение и другихсхем, не отличающихся от предлагаемой, сдругими типами фотодатчиков и о усилительными элементами, Возможно также 15 75 30 35 40 45 50 55 60 применение сушествуюших электронных диф. ференциаторов и интеграторов.Минимально необходимый избыток воз духа регулируется следующим образом.При повышении избытка воздуха вверху топки нет...

Номер патента: 611082

Опубликовано: 15.06.1978

Автор: Гуревич

МПК: F23N 3/00

Метки: воздуха, высоконапорный, котел, подачи

...отбора давления к датчикам перепада. Это снижает надежность работы устройства,Целью изобретения является повышениенадежности.Для достиж ой ки подключенытурбины.На чертеже приведена схемаЭнергетическая установка сконапорный котел 1, компрессорчи воздха в котел 1 и установодном валу с компрессором парону 3 н газовую турбину 4. Лигазов олта 1 подключена к газ611082 Ьиф 8 еазфб Составитель А. Калашников Техред 1 Ч. Ворисова Корректор С. Гарасиник Редактор Л. Баглай Заказ 3137/33 Тираж 741 Подписное ЦНИИ ПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 11 "035, Москва, Б 35, Раущская наб., д. 4/5филиал ППП фПатент", г. Ужгород, ул. Проектная, 4 не 4. Для управления компрессором 2 и, следовательно,дли...

Номер патента: 667769

Опубликовано: 15.06.1979

Авторы: Гурин, Мальгавка

МПК: F23N 3/00

Метки: воздуха, котел, паровой, подачи

...промежуточныхреле 8 на моторный задатчик 9, сигналот которого вместе с сигналами от 15датчика расхода общего воздуха 10 изадатчика ручного управления 11 подается на регулятор 12 общего воздуха, воздействующий на направляющийаппарат дутьевого вентилятора 13.Контакты могут быть установленына дополнительных приборах 14 и 15,с растянутыми шкалами.Контакты 3"2, 33, 4-2 и 43 воздействуют на промежуточные реле161 с контактами 16=2, 16-"3, реле17-1 с контактами 17 2, 17"3, реле181 с контактами .18 2, 183, реле19=1 с контактами 19-"2, 19- 3, а также на реле 20-"1 с контактами 20 щ 2,20-"3 и реле 211 с контактами 212и 21-"3.Система автоматического регулирования подачи воздуха работает следующим образом,При изменении показаний кислородамеров на...

Номер патента: 732627

Опубликовано: 05.05.1980

Авторы: Костив, Кулаков, Курилин, Молотков, Посохов

МПК: F23N 3/00

Метки: агрегата, воздуха, котельного, подачи, топку

...элемента 9 и корректирующему прибору 8. К входам сумматора 10 подключены выходы датчика расхода топлива 5 и логического элемента, а выход дифференциатора 11 соединен с регулятором 4,Устройство работает следующим образом, Логический элемент 9 с запоминанием реагирует на момент переключения скорости дутьевых вентиляторов при изменении на грузки, формирует выходной сигнал, воздействующий на последовательно включенный с сумматором 10 дифференциатор 11 и временно изменяет задание для регулятора 4 общего воздуха в сторону, противоположную возмущению, вызванному переключением скоростей. На второй вход сумматора 10 поступает сигнал от датчика 5 расхода топлива, который ускоряет отработку задания регулятором 4 общего воздуха. Для...

Номер патента: 773392

Опубликовано: 23.10.1980

Авторы: Мальгавка, Перловский

МПК: F23N 3/00

Метки: воздуха, парогенератора, подачи, топку, шахтно-мельничную

...расхода общего воздуха, и регулятор расхода вторичного воздуха 1.Недостатком известной системы является снижение качества регулирования вследствие неодинакового измерения расходов первичного, вторичного и общего воздуха,Цель изобретения - повышение качества регулирования. Поставленная цель достигается тем, что датчик расхода общего воздуха и датчик содержания кислорода в уходящих газах дополнительно подключены к регулятору расхода вторичного воздуха. Система содержит электронный блок 1и измерительный блок 2 регулятора расхода первичного воздуха с датчиком 3 и задатчиком 4, регулятср 5 расхода общего воздуха с датчиком 6 и задатчиком 7, датчик 8 содержания кислорода в уходяших газах, который вместе с датчиком 3 расхода первичного...

Номер патента: 798423

Опубликовано: 23.01.1981

Авторы: Воробьев, Малютин

МПК: F23N 3/00

Метки: автоматическогорегулирования, общеговоздуха, парогенераторе, расхода

...5. Нормальноразомкнутыс ко пякты 23 реле 9 замыкаются и сго гав, иваот пень включения реле 10.В рсзультяпгс произведенных переключений к осисвнсму регулятору 1 вместо сигнала зг.(ятчикя 2 будет безударно подключен сигал коррсктрующего прибора 3, а интеграг р 5 сл дс отслеживать величину этого с ля.От(сггючеие сигнала корректирующегоприооря 3 и подключение сигнала задаюц п, устройства 2 к регулятору 1 осушеств. яется ерсо.(с череключателя 16 в пока 7выходы задатчика 2 и корректирующего прибора 3, на вход регулирукпего прибора 4 чсрез нормальнозамкнутыс контакты 14 реле 8 - выход задатчика 2. Выход интегратора 5 через нормальнозамкнутые переключаюцие контакты5 реле 9 подключен ко входу корректирующего прибора 3. Таким образом, в...

Номер патента: 805023

Опубликовано: 15.02.1981

Автор: Шмуэльсон

МПК: F23N 3/00

Метки: запальник, пьезоэлектрический

...ри нажатии на нажимную пластинуследняя, поворачиваясь по часовойлке вокруг шарнира 10, перемещася но альников явлвследствие п О с Извес запальни жига газ паратов,ленным в ментом,с хвосто винтовой ной плас Недос низкая н са бойказапальник сосышкой 2. В корподвижный боек ком 5 с наконечовидную форму. винтовой пружиконечник 6 хвосет с пружинящим астины 9, устаарнира 10 с пру 805023ет пружинящие захваты 8, которыевзаимодействуя со стреловидным наконечником 6 хвостовика 5, оттягиваютбоек 4 влево. При этом снимаютсяпружины 11 и 7. Поскольку пружинящиезахваты 8 перемещаются по дуге окружности с радиусом, равным длинезахватов 5, наступает момент, когдапружинящие захваты 8 выходят иэ зацепления с эаплечиками стреловидногонаконечника 6. В...

Номер патента: 840587

Опубликовано: 23.06.1981

Автор: Мальгавка

МПК: F23N 3/00

Метки: воздуха, паро-генератора, подачи, регули-рования, топку

...выделяют минимальный,На чертеже представлена схема системы,реализующей предлагаемый способ.Датчики 1 и 2 содержания остаточногокислорода в уходящих газах по сторонам топки парогенератора подключены к бло-ку 3 выделения минимального значения, выход которого подключен к корректирующему прибору 4 с задатчиком 5, Корректирующий прибор 4 подключен к регулятору 6 общего воздуха, к которому через сумматор 7 подключены датчики 8 и 9 расхода воздуха 10 и датчик 10 нагрузки парогенератора. Регулятор 6 подключен к направляющему аппарату 11 дутьевого вентилятора 12.Система работает следующим образом, Задатчиком 5 устанавливают минимально допустимое значение содержания остаточного кислорода в уходящих газах. При отсу 1 гствии перекосов по...

Номер патента: 850996

Опубликовано: 30.07.1981

Авторы: Перловский, Симкин

МПК: F23N 3/00

Метки: вентиляторами, дутьевыми, междудвумя, нагрузки, распределения

...реализующей предлагаемый способ,Система распределения. нагрузкимежду двумя дутьевыми вентиляторами1 и. 2, соединенными с параллельноустановленными воздухоподогревателями 3 и 4 и снабженными соответственно приводами (электрическим или турбинным) 5.и б, содержит регулирующиеорганы 7 и 8 производительности вентйляторов 1 и .2, подключенные к синхронизатору 9, связанному срегулятором ЯО общего воздуха и датчиками11 и 12 температуры газов эа кажцымвоэдухоподогревателем 3 и 4Система работает следующим образом.Воздух В парогенератор подают дву"мя вентиляторами 1 и 2, управлениепроизводительностью вентиляторами850996 Формула изобретения Заказ 6297/4606 Подписное осуществляют с помощью регулирующихорганов 7 и 8. Перед подачей в...

Номер патента: 866343

Опубликовано: 23.09.1981

Авторы: Боровиков, Кирьянов, Кузяева, Лебедев, Шульц

МПК: F23N 3/00

Метки: давления, печи, пространстве, рабочем

...и сопла .17 для подачи струй воздуха в дымоотводящий канал 18.По сигналу от термопары через регулятор в электросхеме исполнительный механизм 4 открывает полностью дроссель 3 (момент подъема температуры) на трубопроводах 2, исполнитель ный механизм 7 открывает дроссель 6 на трубопроводе 5 для подачи воздуха в количестве, обеспечивающим коэффициент расхода воздуха 0,48-0,53. Смешение газа и воздуха происходит в смесителе 8, откуда смесь поступает в горелочное устройство 9. Исполнительные механизмы 7 и 4 регулируют понижение дросселей 6 и 3, обеспечивая необходимый расход топлива и воздуха на оборудование защитной смеси, С помощью дросселя 12 (черсэ регулятор соотношения в электрической схеме) регулируют расход вторичного воздуха...

Номер патента: 905577

Опубликовано: 15.02.1982

Авторы: Давыдов, Ицыксон, Рабовицер, Тропин, Цюпа

МПК: F23N 3/00

Метки: газовоздушного, котлоагрегата, режима

...блоки 8 и 9 типа Двухстороннее ограничение, основные регуляторы 10, и 11 воздуха и разрежения, исполнительные механизмы 12 и 13 регулирующих органов вентилятора и дымососа. щего регулятора 6, а выход блока 8 - с входом регулятора 6. Вход блока 9 соединен с выходом корректирующего регулятора 7, а выход блока 9 - с входом регуСтатическая характеристика нелинейного блока типа Двухстороннее ограничение (фиг. 2), имеет следующий вид. При,ХХ Х 2 имеет место У = КХ, где К - коэффициент пропорциональности, при Х(Х - У= = У -- сопз 1, а при Х ) ХУ = У -- сопз 1. На фиг. 3 показаны статические зависимости сигналов на выходе датчиков по содержанию кислорода или разрежения в топке (позиции 1 или 5 фиг. ) - кривая 1, из нелинейного блока 8 или 9...

Номер патента: 909452

Опубликовано: 28.02.1982

Авторы: Воробьев, Малютин

МПК: F23N 3/00

Метки: воздуха, общего, парогенераторе, расхода

...а вход связан сдатчиком, расхода воздуха 3 и блокомумножения.4. На вход блока умножения 4 подключен корректирующий црибор 5 и блок 6 селектирования. На 20вход корректирующего прибора 5 подключен датчик, характеризующийпроцесс горения, например содержаниеФормула изобретения Составитель ВТехред А,А аэаро едактор С.Юско ч Корр ек Синицкая 67/60 ВЗаказ Тираж 598 НИИПИ Государственного комо делам изобретений и от Москва, Ж, Раушская н Подписитета СССРрытийб , д4/5 1303 Патент", г. Ужгород, ул. Проектная,пиал 3 90945вход блока селектирования подключены: датчик 8, характеризующий нагрузку парогенератора, например расходатоплива,и задатчик 9,Устройство работает следующим образом.В начальный период растопки сигнал датчика 8, характеризующего...

Номер патента: 916902

Опубликовано: 30.03.1982

Авторы: Баллод, Демидов, Тверской, Шелыгин

МПК: F23N 3/00

Метки: тепловой, установки

...ниже 25% устанавливают площадь зеркала барботажа 9=О,25 ., с диапазоном плавного регулирования нагрузки 25-1 2%. При увеличении нагрузки до номинальной площадь зеркала изменяют в обратномпорядке.Таким образом, при каждом участииобщего диапазона 100-12% регулиромГния достигается экономичная работаустановки, характеризующаяся высокимкачеством подготовки и сжигания первичЙой топливо-воздушной смеси, благодарясохранению оптимальных значений скорости барботажа (расхода первичного воздухана единицу площади барботажной решетки)и уровня топлива в горелке,3 9169Указанная цель достигается тем, что:устанавливают диапазоны регулирования, измеряют текущую нагрузку установки и при переходе нагрузки из одного диапазона в другой дискретно изменяют...

Номер патента: 924456

Опубликовано: 30.04.1982

Авторы: Вадов, Полоник, Рыжиков, Тодорцев

МПК: F23N 3/00

Метки: воздуха, жидкого, подачи, сжигание, топлива

...ди" намицеской связи 5. Регулятор 4 получает также сигнал от датчика 6 расхода или давления воздуха и от вычислительного устройства 7, соединенного с датчиками 8 и 9 содержания водорода и окиси углерода (химического недожога), датчиком 10 содержания сернистого ангидрида и датчиком 11 содержания окислов азота в продуктах сгорания и датчиком 12 серного ангидрида. Выходы регуляторов 1 и 4 подключены92445 б формула изобретения 3к регулирующим органам 13 и 14 расходов жидкого топлива и воздуха,Система рабтает следующим образом.Регулятор 1 изменяет положение регулирующего органа 13 топлива в соответствии с тепловой нагрузкой. Кроме того, этот регулятор определяет задание регулятору 4, соответствующее требуемому соотношению топливо-воз дух....

Номер патента: 928134

Опубликовано: 15.05.1982

Автор: Мальгавка

МПК: F23N 3/00

Метки: парогенератора, разрежения, топке

...систему 7 с прямым вдуванием пыли, датчики 8-10 -разрежения в верхней части топки и перепадана газовой и воздушной стороне РВВсоответственно, дифференциатор 11,регулирующий прибор 12 с исполнительным механизмом, задатчик 13.Система работает следующим образом.При изменениях расхода воздуха или газа, не обусловленных изменением коэффициента сопротивления воздухоподогревателя, сигналы по давлению в топ"ке и по измеряемым перепадам оказываются одной полярности, что приводит к правильной работе регулятора.При периодическом изменении коэффициента сопротивления воздухоподогревателя при вращении сигналы по 10 давлению в топке и по измеряемым пе. репадам оказываются разных полярностей.Например, рост перепада на...

Номер патента: 939870

Опубликовано: 30.06.1982

Авторы: Вадов, Кулаков, Москаленко, Полоник

МПК: F23N 3/00

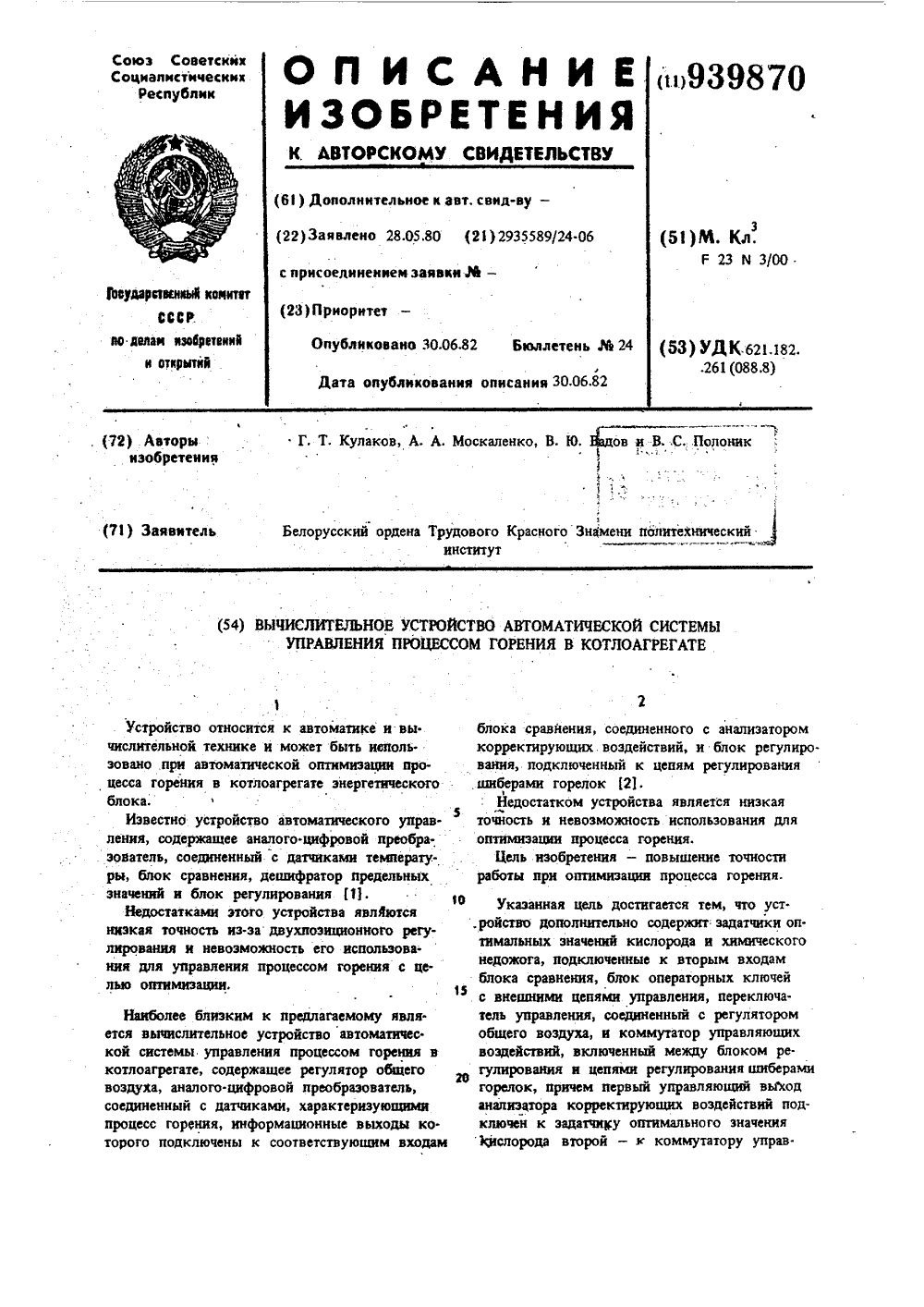

Метки: автоматической, вычислительное, горения, котлоагрегате, процессом, системы

...и( ЗОи2.СР И1=1 рение в уходящих газах текущих значенииа составляющие От,; являются неопределенны- кислорода Оа и водорода а которые аналогоми. Оптимальный режим будет поддерживать. цифровым преобразователем 1 преобразуютсяся в определенной зоне регулятором общего в унитарный двои д, у. в нита ный двоичный код, Полученные коды по.воздуха с корректором кислорода при равно- ступают Рст пают в блок 4 а авнения, где сравниваются смерном распределении воздуха по горелкам.З 5 предельнодопустимыми значениямипоступающйми с задатчиков 6 и 7 оптимальных значенийВ случае неравномерного распределения воэми с задатчико 6л о а и химического недожога. Предельно. гим причинам, содержание кисло ода.р Ржание кислорода. в уходя- заданные значения по...

Номер патента: 983388

Опубликовано: 23.12.1982

Авторы: Калиниченко, Костив, Молотков

МПК: F23N 3/00

Метки: агрегата, воздуха, котельного, подачи, топку

...соединенный с регулятором 3через корректирующий прибор 8, регулирующий прибор 9, воздействующий на направляющий аппарат 2, датчик 10 положения которого подключен к регулирующему прибору 9, задатчик 11 нагрузки котельного агрегата, подключенный к входу регулирующего прибора 9 через блок 12 коррекции настройки, входы которого соединены с датчиками 13 и 14 положения скорости дутьевых вентиляторов.В схеме (фиг, 2) датчик 10 положения направляющего аппарата 2 подключен к регулирующему прибору 9 через блок 12 коррекции настройки, а выход эадатчика 11 нагрузки котельного агрегата подключен к входу регулирующего прибора 9 непосредственно. аСигналы от датчика 13 и 14 положенияскорости дутьевых вентиляторов воздейству.ют на блок 12 коррекции...

Номер патента: 1035343

Опубликовано: 15.08.1983

Авторы: Ивантотов, Тверской

МПК: F23N 3/00

Метки: воздуха, расхода

...этого способа регулирования является низкая точность поддержания оптимального значения избытка воздуха в топке котла. Синтезированные на базе способа системы регулирования обладают остаточной неравномерностью регулирования расхода воздуха вследствие жесткой обратной связи по расходу (давлению) воздуха. Цель изобретения - повышение точно. сти регулирования расхода воздуха, экономичности горения при сжигании топлива в топках котлов с предельно малыми избытками воздуха.Поставленная цель достигается тем, что согласно способу регулирования расхода воздуха, содержанию кислорода и химического недожога и формирования регулирующего воздействия, сигнал по расходу возлуха дифференцируют, сигнал химического недожога инвертируют и суммируют с...
