F16F 15/03 — с использованием электромагнитных средств

Номер патента: 589481

Опубликовано: 25.01.1978

Авторы: Елисеев, Королев

МПК: F16F 15/03

Метки: виброизолятор

...состоит из промежуточноймассы 1, которая соединена с основанием 2 10 и изолируемым объектом 3 при помощи упругих элементов 4 и 5. Параллельно упругим элементам установлены магцитоэлектрические преобразователи. Каждый преобразователь представляет собой якорь 1 подвижную катушку с обмоткой) 6 (7), находящийся в поле действия постоянного магнита (статора) 8 (9).Обмотки якорей 6 и 7 объединены в одну цепь по схеме, приводящей к сложению индуктируемых в обмотках токов.Виброизолятор работает следующ бра589481 Формула изобретения фиг. ГСоставитель Д. МТехред О, Луговаи раж 1198 шкин Корректор И. Гоксич Подписное Редактор Г. Котельский Заказ 372(29 НИИПИ Государстве по делам 113035, Моска Филиал ППП Паров С ССР Совета Мии откр ытискан...

Номер патента: 589482

Опубликовано: 25.01.1978

Авторы: Генкин, Елезов, Фридман, Яблонский

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...Формула изобретения ЦНИИПИ Заказ 372/29 Ти Раж 119 Филиал ПП Патент, г. Ужгород, )л. Просктна дписное ходами динамометров 3, усилитель мощности 6, фильтр 7, аналоговые сумматоры 8, 9 и электромеханический вибратор 1 О, корпус и рабочий орган которого закреплены к колеблюпОмуся объекту 2 и изолируемому объекту 4.фильтр 7 выполнен в виде одного 1 Ли не скольких параллельно включенных полосовых следящих фильтров, причем в качестве следящих фильтров используются полосовые фильтры 11 с электронной перестройкой, управляемые входы которых подключены к выходам избирательных частотных дискриминаторов 12.Амортизатор работает следующим образом.Колеблющийся объект 2, деформируя упругие элементы 1, вызывает силовое,вибрационное возбуждение...

Номер патента: 596763

Опубликовано: 05.03.1978

Авторы: Атступенас, Оржекаускас, Рагульскис, Скучас

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...скорость колеблющегося основания соответственно,Р - реакция инерционных сил изолируемого объекта нв амортизатор,ь - вес изолируемого объекта,Р - усилие, передаваемое электродина 2мическим вибратором,При колебании основания 5, электромеханический динамометр 7 вьщвет на выходенапряжение, пропорциональное усилию, создаваемому в упругих 1, 2, и демпфируюших 3, 4 элементах амортизатора, равное;В то же время блок 9 датчиков на выходе вьщает напряжение, пропорциональное относительному перемещению х - и скорости Х -а блок 10 датчиков - абсолютному перемещениюи скоростиНа входы блока 12 деления поступает напряжение от динамометра 7 и напряжение, пропорциональное перемещению Х - . ) из блока 9, На его выходе появляется, таким образом, напряжение...

Номер патента: 614267

Опубликовано: 05.07.1978

Автор: Скучас

МПК: F16F 15/03

Метки: автоматической, гаситель, колебаний, оптимизацией

...линейно возрастающий сигнал положительнойполярности, если разность фаз между радиальными колебаниями колеблющегося объекта 1 и массы гасителя превышает 90 (и линейно уменьшающийся сигнал отрицательной полярности, если разность фаз меньше 90), умножается на сигнал, равный разностй моментных значений (Х - Е (см. уравнения (3,4). Таким образом, иа выходе логи ческого блока 16 получается сигнал, пропорциональный К (Е, - Х), где К - коэффициент, . линейно зависящий от отклонения разности фаэ между моментами значения радиальных колебаний Е и У( соответственно.тел 1 и от 90, Сигнал с выхода логического-блока 6 поступает на входы управляемых усилителей 21 - 24 блока 20 управления; а выходные сигналы усилителей влияют соответственно на...

Номер патента: 629378

Опубликовано: 25.10.1978

Авторы: Сытай, Трегубов

МПК: F16F 15/03

Метки: автоматическим, виброизолятор, управлением

...элементом 4 через две пластины5 и 6, контактирующие друг с другом н взаимодействующие с электромагнитом 7, Питание на электромагнит 7 подается от реле 8. Цепь управления включает в себя датчик 9, избира.20 тельный усилитель 10, настроенный на частотусобственных колебаний изолируемого объекта и блок 11 сравнения. Блок 11 сравнения пода ет сигнал на срабатывание реле 8 и выключе.ние электромагнита 7 в момент, когда велнчи629378 Составитель А. МашкинТехрсд Н. Бабурка, Корре Ред агова Тираж 11 Государственного ко но делам изоб 11 ЗОЭ 5, Москва, Ж дписноестров СССР ретений35 Рауш Совета Мин открытн кая наб.,/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная на синусоиданьной внбрационной скорости.соб ственных колебаний объекта 1 обращается в...

Номер патента: 643688

Опубликовано: 25.01.1979

Авторы: Генкин, Елезов, Чистяков, Яблонский

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...Н.ТУпица Редактор Т,Клюкина Заказ 7996/34 Тираж 1138 Подписное11 НИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.45 Филиал ППП Патент, г.ужгород, ул.Проектная, 4 3воздействует на изолируемый объект ;.2 вблизи соответствующего упругого ;элемента 3 вдоль его рабочей оси, и цепи 6 управления, включенные каждая между выходом динамометра 4 и входом соответствующего вибратора 5, причем упругие элементы выполнены с продольной жесткостью в 10 и более раз превышающей их поперечную жесткость,Амортизатор с автоматическим управлением работает следующим образом.Под действием колебаний источни.,ка 1 в упругих элементах 3 с относи: тельно малой поперечной жесткостью возникают динамические...

Номер патента: 652392

Опубликовано: 15.03.1979

Авторы: Генкин, Елезов, Фридман, Яблонский

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...корпуса с объектом). Перемещения упруго закрепленной реактивной части корпуса вибратора 11 малы и не приводят к переко"сам его подвижной системы и изменениям рабочего зазора. Эффективностьамортизатора при этом практическине снижается, так как малые переко.- сы подвижной системы элек 1 родинамиф ческого вибратора и незначительныеизменения рабочего зазора (по сравнению с его величиной) не нарушаютработы системы автоматической компенсации вибрационных сил.35 Когда жесткость подвески реактивной части вибратора не может бытьвыбрана большой, то в предлагаемомамортизаторе используют электромагнитный вибратор дифференциального40 типа. Этот тип вибратора менее чувствителен к перекосам подвижной инеподвижной частей и к изменениямрабочих...

Номер патента: 658340

Опубликовано: 25.04.1979

Автор: Савин

МПК: F16F 15/03

Метки: упругий, электродинамический, элемент

...расширение диапазона регулирования жесткости упругого элемента.Это достигается тем, что витки пружины в поперечном сечении выполнены в виде двутавров, обращенных один к другому открытой С-образной стороной.На чертеже изображено описываемое устройство, продольный разрез.Электродинамический упругий элемент состоит из пружины 1, подключенной проводами 2 и 3 к источнику электрического тока 4 с регулируемыми параметрами.Электродинамическое взаимодействие между витками пружины 1 создает сжимающую ее силу, определяемую параметрами тока через пружину. Характеристика пружины определяется балансом ее упругих свойств и указанного электромагнитного воздействия.Выполнение пружины 1 с поперечным сечением витков в форме двутавра при пропускании...

Номер патента: 665153

Опубликовано: 30.05.1979

Авторы: Алнис, Набока, Цыфанский

МПК: F16F 15/03

Метки: колебаниями, системе, сухим, трением

...колебаний системы и задают корректирующее дополнительное возмущение с частотой в 6 - 8 раз больше частоты основной гармоники колебаний, с начальным фазовым углом, равным фазовому углу внешнего гармонического возмущения, и с амплитудой, равной 0,8 - 0,9 от амплитуды внешнего возмущения. На фиг. 1 представлена схема колебательной системы, имеющей массу тц жесткость С и силу трения Р; на фиг. 2 - графики колебания системы н силы трения при внешнем гармоническом возмущении Р, з 1 п(ж,+ср 1), где Р о р 1 - соответственно амплитуда, частота и фаза внешнего возмущения; на фиг. 3 - график колебания системы при внешнем гармоническом возбуждении и корректирующем дополнительном воздействии Рд з 1 п (тсА+тр,), где Р;, жд - амплитуда и частота...

Номер патента: 672403

Опубликовано: 05.07.1979

Авторы: Гужовский, Иносов, Чудутов

МПК: F16F 15/03

Метки: демпфирования, длинномерных, колебаний, консолей

...ко связана дополнительная масса 3.Управление перемещением исполнительйого механизма осуществляется регулятором 4. Кроме тогО, устройство содержит датчик 5 мгновенной скоростиконца стреловой консолиДаечик бскорости поворота корневого сечениястреловой консоли (например, тахогенератор) н сумматор 7, на вход которого с разнымн знаками поступают сигналы обоих датчиков, а выход подключен к,входу регулятора 4.Устройстио Работает следующим об)раэбмеЕсли стреловая конструкция консоли 1 неподвижна, т,е, не совершаетповорот вокруг точки О корневого сечения, то сигнал с датчика б равеннулю й регулятор 4 Формирует сигналуправления исполнительным механизмом2 в Функции сигнала датчика 5 мгновенной скорости конца стреловой конструкции консоли. В этой...

Номер патента: 691627

Опубликовано: 15.10.1979

Авторы: Куфаков, Савостьянов

МПК: F16F 15/03

Метки: активный, виброизолятор

...вибродатчик с приводом, замкнутый заполненной жидкостью трубопровод 5, в котором размещен насос 6, опорный элемент 7,. закрепленный одним концом на объекте, а другим - шарнирно на пластине 8, связанный с приводом, дополнительную цепь управления, соединяю 2 о щую насос с опорным элементом и включающую последовательно соединенные датчик 9 линейных перемещений и усилитель 1 О.Виброизолятор работает следующимобразом.3При включении дополнительной цепи управления насос 6 перемещает жидкость в замкнутом трубопроводе 5. При обтекании жидкостью пластины 8 на последней возникает гидродинамическая подъемная сила. Когда подъемная сила превышает вес объекта, опорный элемент 7 с установленнымна нем объектом 2 начинает всплывать, сигнал с...

Номер патента: 697764

Опубликовано: 15.11.1979

Авторы: Герасимов, Шатилов

МПК: F16F 15/03, F16F 9/50

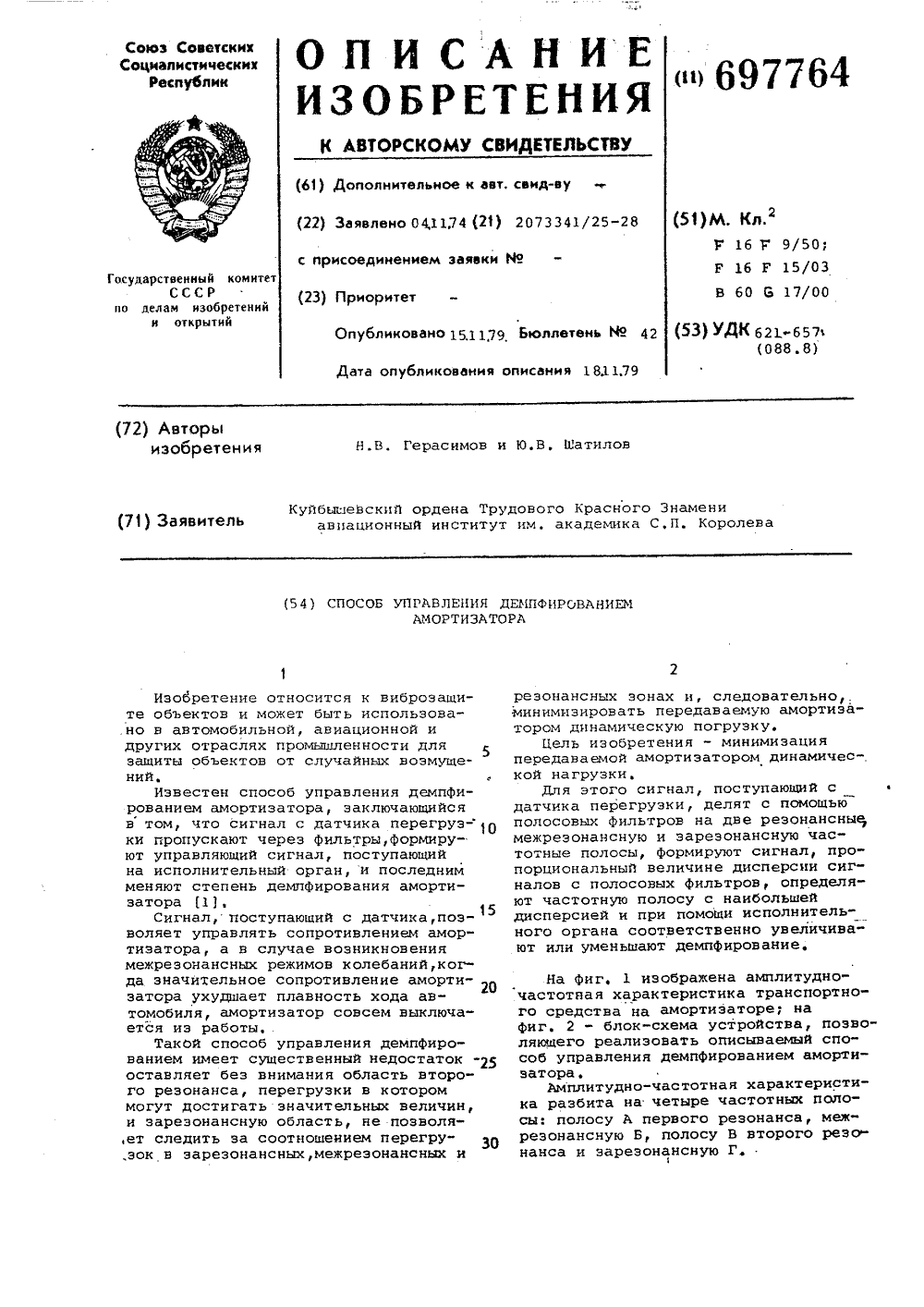

Метки: амортизатора, демпфированием

...Г.Из амплитудно-частотной характеристики следует, что в резонансныхполосах А и В увеличение демпфирования (увеличение 1 р ) ведет к снижениюперегруэки, тогда как в полосах Б иГ к снижению перегрузки ведет уменьшение демпфирования,Описываемый способ может быть реализован с помощью устройства (фиг.2)следующим образом,С помощью датчика 1 перегрузки, 10устанавливаемого на транспортномсредстве 2, измеряется ускорение под-,рессоренной массы М. Сигнал с датчика 1 разде:.жется полосовыми фильтрами 3, 4, 5 и б на четыре частотные )5полосы. Фильтры 3 и 4 выделяют резонансные полосы А и В (фиг. 1), афильтры 5 и б в . межреэонансную полосу Б и эарезонансную полосу Г.Оценкадисперсии с полосовых фильтров производится путем возведения в...

Номер патента: 705172

Опубликовано: 25.12.1979

Авторы: Гужовский, Иносов, Пасниченко, Попроцкий, Чудутов

МПК: F16F 15/03

Метки: гаситель, динамический, колебаний

...2 с помощью пневматическогоупругого элемента 3. Датчик 4 колебанийустановлен на объекте 2, Источник 5 сжатоговоздуха связан с пневматическим упругимэлементом 3 через реверсируемый обратныйклапан 6, Вход фаэовращателя 7 соединен свыходом датчика 4 колебаний, а его выход3 70подключен ко входу релейного блока 8 управ. "лецйя, выход- которог 6 соеМнен -со входом реверсируемого обратного клапана 6.Динамический гаситель работает следующим образом.Под действием внешнего случайного возмущения возбуждаются колебания объекта 2, которые возбуждают .в свою очередь колеба 1 ния массы 1 гасителя.С "помощью системы управления, включающей датчик 4 колебаний, фазовращатель 7, репейный блок 8 управления и реверсируемый обратный клапан б, подключение и...

Номер патента: 706614

Опубликовано: 30.12.1979

Автор: Елезов

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...представлена схема амортизатора с автоматическим управлением.Амортизатор содержит корпус 1, размещенный на нем электромеханический динамометр 2, упругий элемент 3, который соединяет динамометр с колиал ПП Ужгоро леблющимся объектом 4, вибратор 5 сусилителем б мощйости,упругие эле-менты 7, закрепленные одними концамина вибратбре; - а другими - на корпусе. Дополнительный электромеханическийдинамометр 8 установлен между " "упругими элементами.и корпусом, к- входу дополнительного динамометрайоследовательнб подключены усилитель 9 и.фильтр 10 верхних частот.Вход сумматора 11 соединен с выходами фильтра 10 верхних частот идопЬлнительного усилителя 12, подключенного к выходу динамометра 2,"а "выход =с входом усилителя мощ,ности б,"Амортизатор...

Номер патента: 727910

Опубликовано: 15.04.1980

Авторы: Кузьмина, Подставкин, Солодовник

МПК: F16F 15/03

Метки: амортизатор, электродинамический

...4 об"-разуют магнитную систему с чередомкием полярности вдоль образующих корпусаи ферромагнитных колец 4, стянутях дивмагнитными,болтами 5,Плунжер 3 выполнен в виде двух коаксивльных цилиндров с толщиной стенкид и собран из чередующихся ферромаг-,нитных колец 6 и дивмагнитных колец 7,стянутых диамагнитными болтами 8.Плунжер 3 относительно корпуса 1 установлен с зазором 8 и возвращается в исходное положение пружиной 9, надетойнв направляющий стержень 10,Соотнскпение основных размеров амор 30тизвтора определяется формулой; где о - величина воздушного зазорамежду наружными образующими з 5ферромагнитных колец и корпусом, м;6толщина стенки цилиндра плунжера, м;с. - папосное деление, м; 40ро- магнитная постсинная,ф;3Ч - скорость...

Номер патента: 729396

Опубликовано: 25.04.1980

Авторы: Кекене, Оржекаускас, Рагульскис, Скучас

МПК: F16F 15/03

Метки: автоматической, гаситель, двухкоординатный, колебаний, оптимизацией

...со статором 16. Статор 16 соединен с держателем 2 с помощью коль. цевых упругих элементов 17. Размещение четырех электромагнитов 15, симметрично расположенных через 90 во внутренней части статора 16, соответствует размещению датчиков перемещения 3.Устройство работает следующим образом.Объект 1 совершает колебания в плоскости ХЪ, Датчики 3 фиксируют параметры этих колебаний, преобразовывают и посылают их на входы блока 9 вычисления модуля и блока 10 вычисления направления радиальных колебаний. Выходной сигнал блока 9 при этом является пропорциональным величине модуля колебаний объекта 1 в плоскости ХЧ, а выходные сигналы блока 10 являются синусами и косинусами угла положения этого модуля в плоскости ХЧ. Умножение с помощью блоков 13 и 12...

Номер патента: 744168

Опубликовано: 30.06.1980

Авторы: Генкин, Елезов, Фридман, Яблонский

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...динамометром 1, Сигнал с динамометра 1 через усилитель 2 подается на каналы формировавия управляющих сигналов. Настройка этих каналов заключается в том,что параметры полосовых фильтров, амплитудных и фазовых регуляторов подбираюттак, что при некоторых (обычно средних)значениях вибрационных частот составляющие усилия, развиваемого вибратором 9,равны по величине и противоположны по направлениюию соответствующим составляющихвибрационного усиления, которое действует наО изолируемый объект 8 со стороны упругихэлементов 3 и 4. При этом все составляющиевибрационного усилия, на которые настраиваются каналы управления, полностью компенсируются усилиями со стороны вибратора 9, и возбуждения изолируемого объекта8 не происходит.Для поддержания...

Номер патента: 750176

Опубликовано: 23.07.1980

Авторы: Неймарк, Сеницкий, Файн

МПК: F16F 15/03

Метки: виброгаситель

...сердечником из магнитострикцнонного ма.териала, а обмотка его вклкчена в системууправления.11 а чертеже показана схема виброгасителя.Вцброгаситель содержит вибратор, представлякщий собой электромагнит с сердеч.пиком 1 из магнцтострикциоцного материала, устанавливаемый между колеблющимся объектом 2 и основанием 3, систему управления, включающую датчик 4 вибраций, го управляющее устройство 5 и исполнительное устройство 6 и обмотку 7, включенную в систему управления.Виброгаситель работает следующим образом.При вынужденных колебаниях объекта 2информация о колебаниях передается с помогцью датчика 4 ца управляющее устройство 5, вырабатывающее необходимые параметры работы виброгасителя: частоту, фазу, напряженность магнитного поля, и да.лее -...

Номер патента: 771381

Опубликовано: 15.10.1980

Автор: Елезов

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...а выходы подключены к входам аналогового сумматора 22, выход которого является выходом амплитудного различителя.Предлагаемый амортизатор работает следуюшим образом. Настройка каналов формирования компенсирующих сил заключается в том, что параметры полосовых фильтров 5, фазовых 12 и амплитудных 13 регуляторов подбирают так, что при некоторых (обычно средних) значениях частот вибрации составляющие усилич, развиваемого вибратором 8, равны по величине и противоположны по направлению соответствующим составляющим вибрационного усилия, которое действует на изолируемый обьект 4 со стороны упругого элемента 2. Гри этом все составляющие вибрационного усилия, на которые настраиваются каналы управления, полностью компенсируются усилиями со...

Номер патента: 777281

Опубликовано: 07.11.1980

Авторы: Ковалев, Ледян

МПК: F16F 15/03, F16F 9/50, F16F 9/53 ...

Метки: амортизатор, гидравлический

...попадание рабочей жидкости в полость, в которой размещен реостат 12.Гидравлический амортизатор имеет два одинаковых устройства для изменения демфирующей характеристики.Крайние точки обмотки реостата 12 через выключатель 17 подсоединены к отрицательной клемме 18, средняя точка обмотки реостата подсоединена к положительной клемме 19. Выключатели 20 обеспечивают отключение тока, подаваемого через движок 13 реостата 12, на катушке электромагнитов 8. Реостат 21 через выключатель 22 подсоединен к клеммам 18 и 19 и электромагнитам 8.Полости корпуса 1 заполнены магнитореологической жидкостью. В качестве такой жидкости может быть использована суспензия, состоящая из магнитом ягкого карбонильного железа марки Р 10 со средним размером частиц 3 - 5...

Номер патента: 794276

Опубликовано: 07.01.1981

Авторы: Куфаков, Савостьянов

МПК: F16F 15/03

Метки: амортизатор, управляемый

...низкую эффективность.Целью изобретения является повышениеэффективности амортизации.Указанная цель достигается тем, что камера выполнена в виде сильфона, установлена одним из торцов на основании с возможностью вращения относительно осиамортизатора и механически связана с приводом, плата расположена на другом торцесильфона, при этом амортизатор снабженнаправляющими, с которыми взаимодейстотает следующим обраенин сильфон сжат под аты 3 с объектом 4, С сигнал, пропорциональаты от равновесного о нулем этого датчика. ельно-преобразователь- дается на привод 2, косильфон относительно Центробежные силы в ее к боковой поверх794276 Составитель А. АндреевСтрельникова Техред А. Камышникова Корректор О. Силуяно Реда Заказ 37/13 Рзд.154 Тираж 1007...

Номер патента: 796556

Опубликовано: 15.01.1981

Авторы: Вейц, Грунин, Денисенков, Рейфе

МПК: F16F 15/03

Метки: амортизирующее

...2, установленный в корпусе 1 подвижный элемент 3, наруж3 79655вый диаметр которого меньше внутреннегодиаметра корпуса 1, и .эпектромагнитнуюсистему 4 управления. Торец подвижногоЭлемента 3, обращенный в полость корпуса 1,имеет профильное углубление 5, вог 5г тость которого направлена от днища 6корпуса 1. В корпусе 1 размещено двегруппы упругих стержней .;7 и 8, однаиз которых 7 зафиксирована в днище 6и взаимодействует с профильным углубпением 5 подвижного элемента 3, а другая группа 8 закреплена на внутреннейбоковой поверхности 9 корпуса 1 и взаимодействует с обращенной к ней поверхностью10 подвижного элемента 3. Креплениеамортизирующего устройства к основанию.11 осуществляется при помощи установочной площадки 12, а...

Номер патента: 819445

Опубликовано: 07.04.1981

Авторы: Надтока, Сидаш, Тумко

МПК: F16F 15/03

Метки: демпфирования, колебанийподвижной, системы

...состоящего из сердечника 6 и катушкй,7.Катушка 7 соединена с генератором 8импульсов, который, в свою очередь,соединен с преобразователем 2 силыв электрический сигнал и с задатчиком 9 времени гашения колебаний.Устройство работает следующим об разом.819445 Формула изобретения НИИПИ Заказ 1247/ Тираж 1006 Подписно В исходном состоянии под воз-,действием веса подвижной системы впреобразователе 2 силы вырабатывается электрический сигнал, пропорциональный массе подвижной системы, Подвоздействием этого сигнала генератор 8 импульсов вырабатывает импульсыс частотой повторения, выше собственной частоты колебаний подвижного элемента 1 и интегральной суммой сигнала,обеспечивающей эффективное гашение колебаний подвижной системы,...

Номер патента: 838179

Опубликовано: 15.06.1981

Авторы: Васильев, Курбатов

МПК: F16F 15/03

Метки: антивибратор, управляемый

...на Фиг.2 - схема соединения обмоток электромагнитов с.источником питания.Управляемый антивибратор состоитиз массы 1 с электромагнитной системой, состоящей из двух электромагнитов 2, установочного узла,содержащего тарелки 3 и шток 4, упругих элементов 5 связывающих мас-.су 1 с установочным узлом. Обмотки электромагнитов 2 с двумя выводами соединены друг с другом согласно-последовательно, два другихвывода соединены с источником 6постоянного тока. Тарелки 3 жестко закреплены на штоке 4, последний концевой частью крепится кобъекту 7,Лнтивибратор работает следующимобразом.Масса 1 с упругими элементами 5образует колебательную систему,снижающую вибрацйи.объекта 7 присовпадении собственной частотыантивибратора с частотой возбуждающей...

Номер патента: 846858

Опубликовано: 15.07.1981

Авторы: Арцыбашев, Савин

МПК: F16F 15/03

Метки: амортизирующее

...амортизирующее устрбйство, разрез.Устройство содержит корпус 1 и размещенную в нем регулируемую трущуюся пару, выполненную в виде полого цилиндра 2 из пьезокерамического материала, поляризованного н осевом направлении и подвижного штока 3, взаимодействующего с амортизируемым объектом (не показан). Шток 3 подпружинен в осевом напрвлении пружиной 4 и снабжен упором 5, взаимодействующим с выступом 6 корпуса 1, На тор846858 формула изобретения ИИП раж Заказ 5436/506 Подписно 3цовые поверхности цилиндра 2 нанесены токопроводящие слои 7 и 8, которые. проводами 9 подключены к источнику электрического тока (не показан). ьезокерамический полый цилиндр 2 изоли 5 рован от корпусапрокладками О и 11 из электроизоляционного материала, а от...

Номер патента: 859715

Опубликовано: 30.08.1981

Авторы: Кудрявцев, Полещук, Попов

МПК: F16F 15/03

Метки: виброгасящая, опора

...силы и исполнительный набор пьезопластин 5, по О следовательно включенные между ними блок6 управления и усилитель 7 напряжения, датчик 8 силы и исполнительный набор пьезопластин 9, размещенные с другой стороны опорной части 3 стержня 2, и последовательно включенные между ними блок 10 управле ния и усилитель 11. Стержень 2 крепится к объекту 12, Датчики и пакеты пьезопластин снабжены электроизоляторами 13.Опора работает следующим образом.При колебаниях объект 12 передает на стержень 2 знакопеременную нагрузку. Если на стержень действует нагрузка, направленная вниз, то опорная часть 3 стержнявоздействует на датчик 4 силы, в котором воз никает ЗДС прямого пьезоэффекта, передающаяся через блок 6 управления и усилитель 7 на исполнительный...

Номер патента: 859716

Опубликовано: 30.08.1981

Авторы: Вейц, Грунин, Денисенков, Рейфе

МПК: F16F 15/03

Метки: амортизирующее

...чертеже приведена схема амортизирующего устройства.Устройство содержит верхнее 1 и нижнее2 основания, жестко связанные между собой коаксиально установленными друг относительно друга сильфонами 3 и 4, внутренняя полость 5 между которыми заполнена смесью в виде шариков и ферромагнитного наполнителя. Устройство снабжено электромагнитной системой управления, одна часть которой выполнена в виде сердечника 6 и установлена по оси устройства, а другая часть - в виде кольца 7, охватывающего сильфоны 3 и 4. Внешняя нагрузка воспринимается верхним основанием 1, которое выполнено подвижным.2 е Устройство работает следующим образом.Вибрационные нагрузки воспринимаютсяподвижным основанием 1 и передаются силь- фонам 3 и 4, внутренняя полость 5...

Номер патента: 879099

Опубликовано: 07.11.1981

Автор: Коротких

МПК: F16F 15/03

Метки: амортизатор, гидравлический

...1 с элсктроддмц 2, я размещенным внтрп постоянного ыягццте 13 гидравлическим цилиндром 4 с рдсцогожснцым в нем поршнем 5 со штоком 1, рт 1:1- дсляюшим цилиндр 4 ца две полости 7 ц 8, сообщающиеся между собой через емкость 25 1 цемагнптным токонепроводящцм каналом9, размещенным между полюсами цостояц:Ого магнита 3. Шток 6 соединяется с исто 1- ником колебаний.Г 1 лравличсскцй аморт;затор рдботдсг 5 О сл ел уо щи м о бр а зом.колебания, например, от ходовой части автомобиля, передаются на шток б, соединенный с поршнем 5 гидравлического цилиндра 4. Под действием передающихся колебаний поршень 5 колеблется относительно своего нейтрального полокения, токо- проводящая рабочая жидкость при этом дросселцруется через канал 9. За счет потерь ца...

Номер патента: 887830

Опубликовано: 07.12.1981

Автор: Яблонский

МПК: F16F 15/03

Метки: виброзащитное, управляемое

...ви рабочий .орган 2 нен жестко к объ ная часть 4 прис через упругие эл мометры 7, 8, ви цепь управления сатор 12, устано тинной частью 4 и источником кол Устроиство раброэащитное устр ровозбудитель 1, оторого присоедикту 3, а реактивединена к объекту ментЫ 5, 6, динароизоляторы 9, 10, 1 и упругий компенленный между реакибровозбудителя баний 13.отает следующим887830 Динамические усилия от источника колебаний 13 через виброизоляторы 9, 1 О передаются на динамометры7 и 8 и преобразуются в них в электрические сигналы, поступающие вцепь управления 11, где подвергаются сложению, усилению, фильтрациии коррекции.Сформированный на выходе цепи 11управляющий ток поступает в вибровозбудитель . Резонансная частотавибровозбудителя выбирается...

Номер патента: 889966

Опубликовано: 15.12.1981

Авторы: Неймарк, Сеницкий, Файн

МПК: F16F 15/03

Метки: виброгаситель

...виброгашения.Указанная цель достигается тем, что вибратор выполнен в виде электромагнита с енерно-строительный институтА. И. Микояна сердечником из магнитострикционного материала, а обмотка его подключена к исполнительному устройству.На чертеже изображена схема предлагаемого виброгасителя.Виброгаситель содержит массу 1, устанавливаемый между объектом 2 и массой вибратор 3, систему управления, в состав которой входят последовательно соединенные датчик 4 вибраций, закрепленный на объекте 2, управляющее устройство 5 и исполнительное устройство 6. Вибратор 3 представляет собой электромагнит с сердечником из магнитострикционного материала, а обмотка вибратора подключена к исполнительному устройству 6. Объект 2 располагается на...
