Способ регулирования турбокомпрессорной станции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 765521
Автор: Балах
Текст

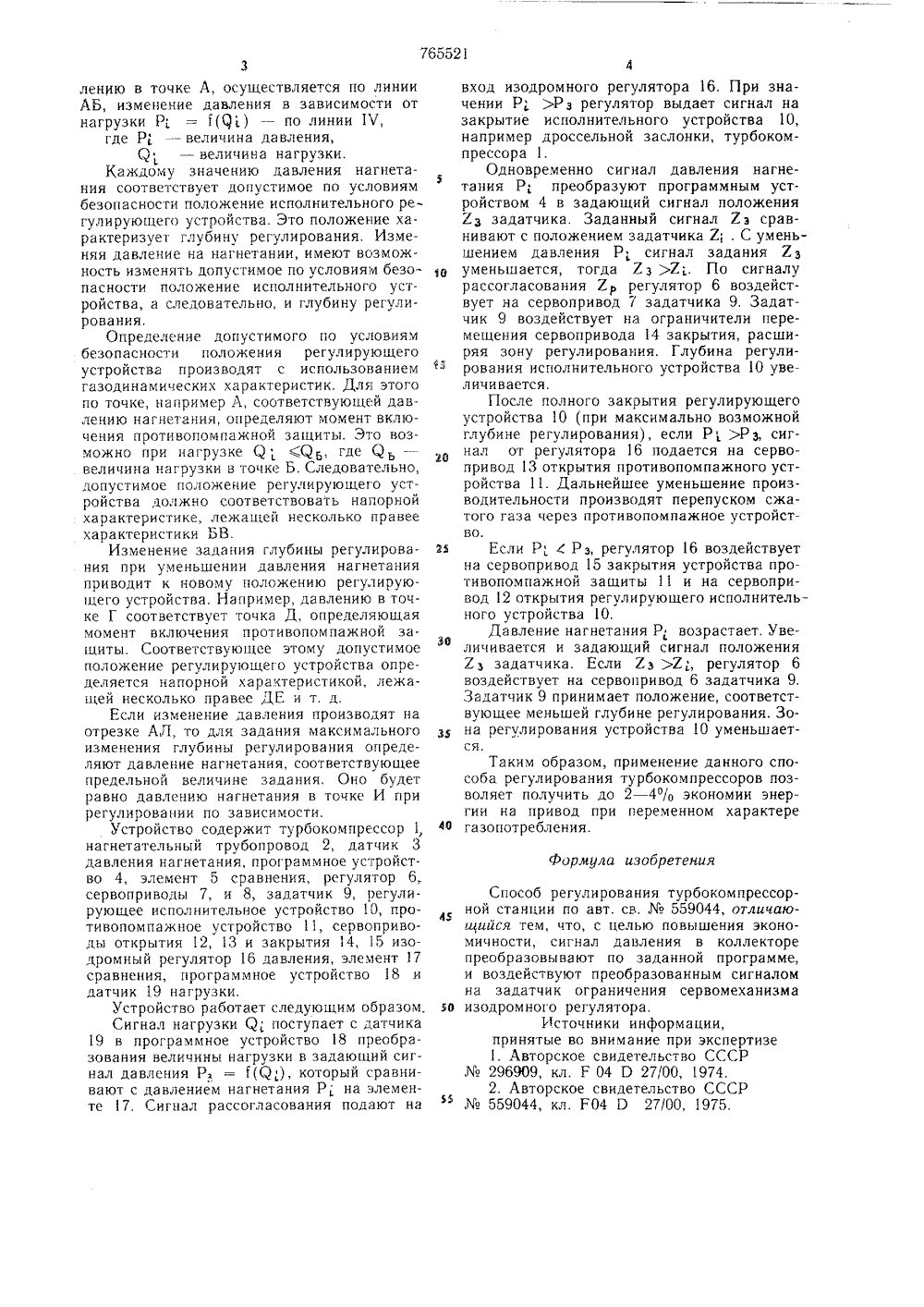

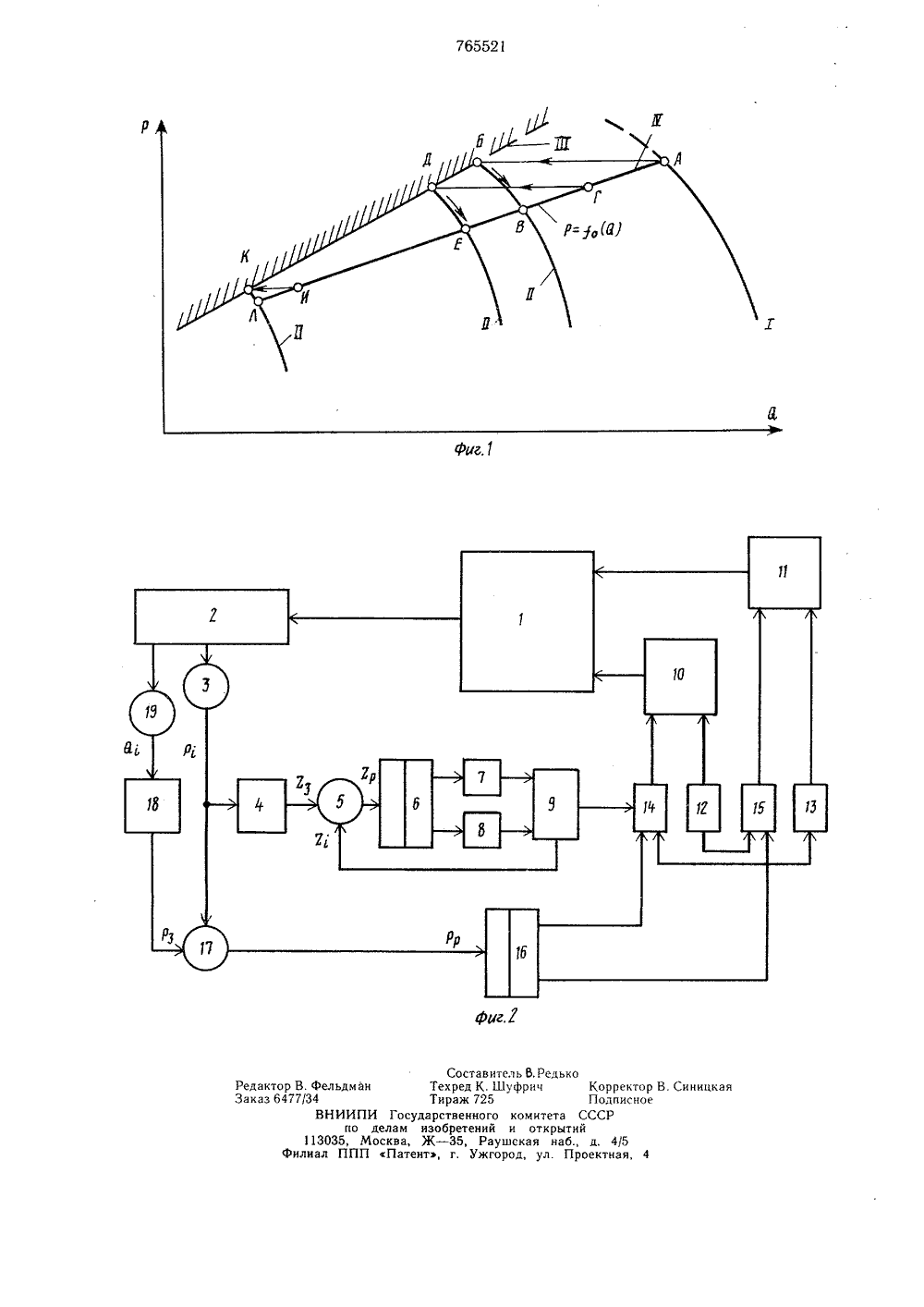

ОПМСА НИ Е ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик 765521(53) УДК 621.515. 5.531 (088.8) по делам изобретеиии и открытий(71) Заявитель Кузбасский политехнический институт(54) СПОСОБ РЕГУЛИРОВАНИЯ ТУРБОКОМПРЕССОРНОЛ СТАНЦИИИзобретение относится к автоматическому регулированию турбокомпрессоров.Известен способ регулирования турбокомпрессорной станции, оборудованной несколькими компрессорными агрегатами, подключенными к общему коллектору, путем поочередного воздействия по установленной программе при наличии сигнала рассогласования междудавлением в коллекторе и заданным давлением общего для всей станции регулятора на сервоприводы дроссельных заслонок и противопомпажных клапанов 11 .Недостаток способа заключается в том, что регулирование турбокомпрессорной станции по давлению независимо от нагрузки для производства с нестационарным газопотреблением экономически невыгодно, так как ведет к перерасходу электроэнергии на станции и отклонению режимов работы потребителей от номинальных.По основному авт, св.559044 известен способ регулирования турбокомпрессорной станции, в котором величину давления в коллекторе задают в зависимости от изменения параметра, характеризующего нагрузку, например, расхода 12. Недостатком данного способа являетсяего низкая экономичность.Цель изобретения - повышение экономичности работы турбокомпрессорной станции.Это достигается тем, что сигнал давленияв коллекторе преобразовывают по заданной программе, и воздействуют преобразованным сигналом на задатчик ограничения сервомеханизма изодромного регулятора.На фиг, 1 изображены графические зави О симости, поясняющие процесс регулированиятурбокомпрессора; на фиг. 2 - структурная схема устройства для реализации данного способа.Работа компрессора в расчетном режимесоответствует точке А напорной характеристики 1, процессам регулирования - напорные характеристики 11, характеризующие положение регулирующего устройства. На линии 111 лежат точки, ссютветствующие моменту включения в процесс регулирования устройства противопомпажной защиты при обычном регулировании, например по постоянству давления нагнетания.Изменение производительности при поддержании давления нагнетания, равного дав 7655213лению в точке А, осуществляется по линии АБ, изменение давления в зависимости от нагрузки Р= 1(1) - по линии 17,где Р; - величина давления,Я - величина нагрузки.Каждому значению давления нагнетания соответствует допустимое по условиям безопасности положение исполнительного регулирующега устройства. Это положение характеризует глубину регулирования, Изменяя давление на нагнетании, имеют возможность изменять допустимое по условиям безопасности положение исполнительного устройства, а следовательно, и глубину регулирования.Определение допустимого по условиям безопасности положения регулирующего устройства производят с использованием газодинамических характеристик. Для этого по точке, например А, соответствующей давлению нагнетания, определяют момент включения противапомпажной защиты. Это возможно при нагрузке Я; Яь, где Яь - величина нагрузки в точке Б. Следовательно, допустимое положение регулирующего устройства должно соответствовать напорной характеоистике, лежащей несколько правее характеристики БВ.Изменение задания глубины регулирования при уменьшении давления нагнетания приводит к новому положению регулирующего устройства. Например, давлению в точке Г соответствует точка Д, определяющая момент включения противопомпажной зашиты. Соответствующее этому допустимое положение регулирующего устройства определяется напорной характеристикой, лежащей несколько правее ДЕ и т. д.Если изменение давления производят на отрезке АЛ, то для задания максимального изменения глубины регулирования определяют давление нагнетания, соответствующее предельной величине задания. Оно будет равно давлению нагнетания в точке И при регулировании по зависимости.Устройства содержит турбокомпрессор 1, нагнетательный трубопровод 2, датчик 3 давления нагнетания, программное устройство 4, элемент 5 сравнения, регулятор 6, сервоприводы 7, и 8, задатчик 9, регулирующее исполнительное устройство 10, противопомпажное устройство 11, сервоприводы открытия 12, 13 и закрытия 4, 5 изодромный регулятор 16 давления, элемент 17 сравнения, программное устройство 18 и датчик 19 нагрузки.Устройство работает следующим образом.Сигнал нагрузки Я, поступает с датчика 19 в программное устройство 18 преобразования величины нагрузки в задающий сигнал давления Р. = 1(Я;), который сравнивают с давлением нагнетания Р на элементе 7. Сигнал рассогласования подают на вход изодромного регулятора 16. При значении РРз регулятор выдает сигнал на закрытие исполнительного устройства 10, например дроссельной заслонки, турбокампрессора 1.Одновременно сигнал давления нагнетания Рпреобразуют программным устройством 4 в задающий сигнал положения Хз задатчика. Заданный сигнал Х э сравнивают с положением задатчика Х;, С уменьшением давления Р; сигнал задания Хз уменьшается, тогда 7. з Х;. По сигналурассогласования Хр регулятор 6 воздействует на сервопривод 7 задатчика 9, Задатчик 9 воздействует на ограничители перемещения сервопривода 14 закрытия, расширяя зону регулирования. Глубина регулирования исполнительного устройства 10 увеличивается.После полного закрытия регулирующега устройства 10 (при максимально возможной глубине регулирования), если Р, Рз, сигнал от регулятора 16 подается на сервопривод 13 открытия противопомпажного устройства 11. Дальнейшее уменьшение производительности производят перепуском сжатого газа через противопомпажное устройство.Если РРз, регулятор 16 воздействуетна сервопривод 15 закрытия устройства противопомпажной защиты 11 и на сервопривод 12 открытия регулирующего исполнительного устройства 10.Давление нагнетания Р, возрастает. Увеличивается и задающий сигнал положения Узадатчика. Если Хз Х, регулятор 6 воздействует на сервопривод 6 задатчика 9, Задатчик 9 принимает положение, соответствующее меньшей глубине регулирования. Зона регулирования устройства 10 уменьшается,Таким образом, применение данного способа регулирования турбокомпрессоров позволяет получить до 2 - 4% экономии энергии на привод при переменном характере газопотребления.Формула изобретенияСпособ регулирования турбокомпрессорной станции по авт. св.559044, отличаюиийся тем, что, с целью повышения экономичности, сигнал давления в коллекторепреобразовывают по заданной программе,и воздействуют преобразованным сигналомна задатчик ограничения сервомеханизмаизодромного регулятора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР296909, кл. Г 04 Э 27/00, 1974.2. Авторское свидетельство СССР559044, кл. Р 04 Э 27/00, 1975.еь В Редьуфриц Т Т ректор В.писное ПИ Г по дел 113035, Моск филиал ППП ПРедактор В. ФельдмаЗаказ 6477/34ВНИИ осударс м изо ва, Ж - атент,Составит хред К. Ш раж 725 твенного ретений 35, Рау г, Ужго КорПодкомитета СССРи открытийская наб., д. 4/5од, ул. Проектная, 4 ницкая
