Способ уменьшения противотоков в центробежном насосе и устройство для его осуществления

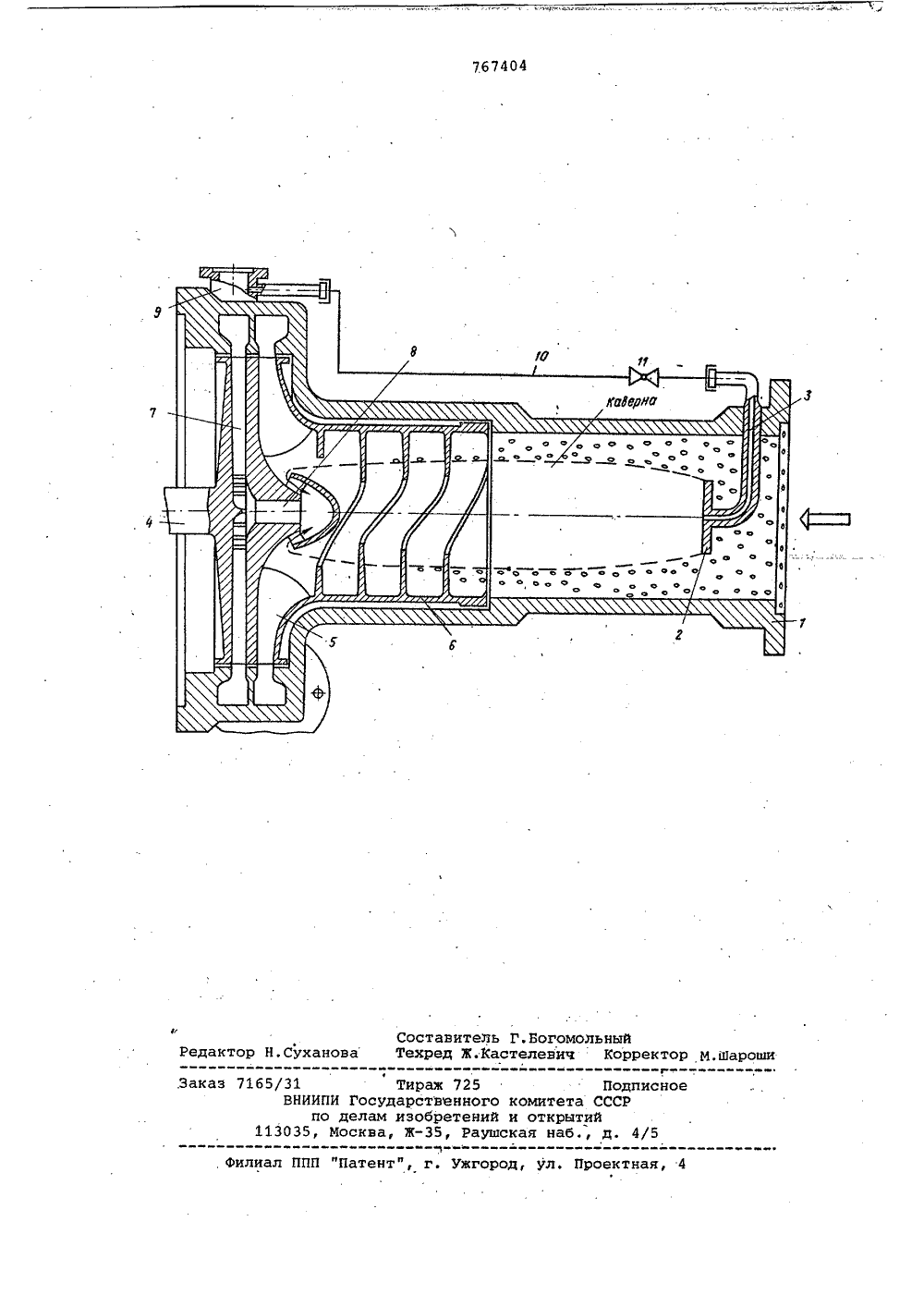

лню" ф 1 ю г: ъ: РОПИИЗОБРЕТЕНИЯ ИВ т ЕНТ НО 1 ЕЫ%н тЭСКйй т иОя тв Союз Советских Социалистических Республик(51) М К 3 Г 04 0 29/бб Государственный комитет СССР по делам изобретений и открытий(088,8) Дата опубликования описания 3009,80(54) СПОСОБ УМЕНЬШЕНИЯ ПРОТИВОТОКОВ В ЦЕНТРОБЕЖНОМ НАСОСЕ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ Изобретение касается насосостроения и может быть использовано в энергетическом и химическом машиностроении для уменьшения противотоков в насосе на пониженных расходах при перекачивании газожидкостных смесей.Известен способ уменьшения противотоков в центробежном насосе путем увеличения осевой составляющей скорости перекачиваемой среды 11,Известно также устройство для реализации способа уменьшения противотоков в центробежном насосе 21.Недостатком известных способа и устройства является низкий КПД насо са, так как уменьшение противотоков достигается путем перепуска части перекачиваемой жидкости во входной патрубок насоса.20 В корпусе насоса установлено на валу 4 рабрчее колесо 5 с предвключенным безвтулочйым шнеком б и крыль" наткой 7 отсасывающего устройства (не показано), сообщенного с полостью шнека б отверстием 8, Выход 9 отса.сывающего устройства трубопроводом 10 с запорным органом 11 соединен с каналом 3. Целью изобретения является повышение КПД насоса при перекачивании газожидкостных сред с сепарацией газовой фазы.Поставленная цель достигается тем 25 что в предлагаемом способе уменьшения противотоков в центробежном насосе осевую составляющую скорости перекачиваемой среды увеличивают путем создания на входе насоса кави тационной каверны поддерживаемой подачей в нее частй отсепарированной газовой фазы.Для этого устройство для уменьшения противотоков в центробежном насосе включает расположенный во входном патрубке насоса кавитирующий элементс каналом для подачи отсепарированной газовой фазы,На чертеже представлено устройст- во для осуществления способа уменьшения противотоков в центробежном насосе, общий вид. Устройство содержит расположенный во входном патрубке 1 насоса кавитирующий элемент 2, например диск с каналом 3 для подачи отсепарированной газовой фазы в кавитационную кавернуСпособ уменьшения противотоков вцентробежном йасосе реализуют следующим образом." "При перекачивании насбсом газожидкостных сред на пониженном расходеосевую составляющую скоростиперекачиваемой среды увеличивают путем создания во входном патрубке 1 кавитационной каверны возникающей приобтекании средой кавитирующего элемента 2, а каверну затем поддерживаютподачей в нее части отсепарированной 10газовой Фазы. Газовая фаза закручивается шнеком 6 и через отверстие 8в рабочем колесе 5 отсасывается крыльчаткой 7, а затем подается на выход9 отсасывающего устрбйства. . 15Часть Отсепарированного газа потрубопроводу 10 подается в полОстькаверны за кавитирующим элементом 2,поддерживая устойчивость последней.Каверна, занимая значительную20часть сечения входного патрубка 1,приводит к увеличению осевоЯ составляющей скорости перекачиваемой средыи уменьшению за счет этого противотоков25Диаметр 1 миделя кавитирующегоэлемента определяется по формулею-, ". и-г. ),СхЗОгде д 4 - диаметр входного патрубканасоса;Сх 0 - коэффициент лобового сопро-тивления кавитирующего элемента при нулевом числе кавитации (для диска Сх =08)ф - расходный параметр, равныйотношению текущего расходажидкости при нулевом углеатаки. Предлагаемый способ позволит повысить КПД насоса, так как вследствие низкой плотности газа мощность, затрачиваемая на создание искусственной каверны значительно меньше мощности, расходуемой на повышение дав ленияперепускаемой жидкости.Формула изобретения1. Способ уменьшения противотоков в центробежном насосе путем увеличения осевой составляющей скорости перекачиваемой среды, о т л и ч а ющ и й с я тем, что, с целью повышения КПД насоса при перекачивании газожидкостных сред с сепарацией газовой фазы, осевую составляющую скорости среды увеличивают путем создания на входе насоса кавитационной каверны, поддерживаемой подачей в нее части отсепарированной газовой фазы.2. Устройство для осуществления способа по п.1, включающее расположенный во входном патрубке насоса кавитирующий элемент с каналом для подачи отсенарированной газовой фазы.Источники информациипринятые во внимание при экспертизе1. Боровский Б.И., Ершов Н.С.,Овсянников Б.В. н др. Высокооборотные лопаточные насосы. М., "Машиностроение", 1975, с.292,2. Аринушкин Л.С. Авиационныецентробежные насосные агрегаты,М., "Машиностроение", 1967, с.64.,рис. 2.22.7.67404 Составитель Г.Богомольныйедактор Н,Суханова Техред Ж.Кастелевич Корректор М.ШарошиВВВ юещаюю ш шиш г Гос 5 наб к ул. Проектная Ужгород филиал ППП "Пате каз 7165/31 ВНИИПИ по 113035, МТираж 725дарственного кам изобретений иЖ, Раушск Подписное митета СССР ткрытий
