F02N 15/00 — Прочие пусковые устройства с силовым приводом; конструктивные элементы и принадлежности, не отнесенные к группам

Номер патента: 34983

Опубликовано: 28.02.1934

Автор: Пикуль

МПК: F02N 15/00

Метки: двигателей, моторных, повозок, пуска, тележка, ход

...с возможностью продольногоперемещения на один из конусов.На чертеже фиг. 1 изображает боковой вид тележки; фиг. 2 - вид ее сверхус повернутым ведомым валиком,Устройство выполйено в виде тележки, платформа 2 которой, снабжена наодном торцевом конце колесом 15, а надругом - рукоятками 3 для перекаткитележки. На тележке установлен электромотор 1, от которого с помощью зубчатой передачи 4 - 5 передается вращениепромежуточному валику б, покоящемуся(228) в подшипниках стоек 1 О и несущему один из конусов 9 фрикционной передачи.Ведомый валик 7 расположен в кривошипах 11, поворотно насаженных нд промежуточныйвалик б и закрепляемык. в требуемом положении, смотря пд высоте положения,пускового валика моторной повозки, с помощью дугообразных. стоек...

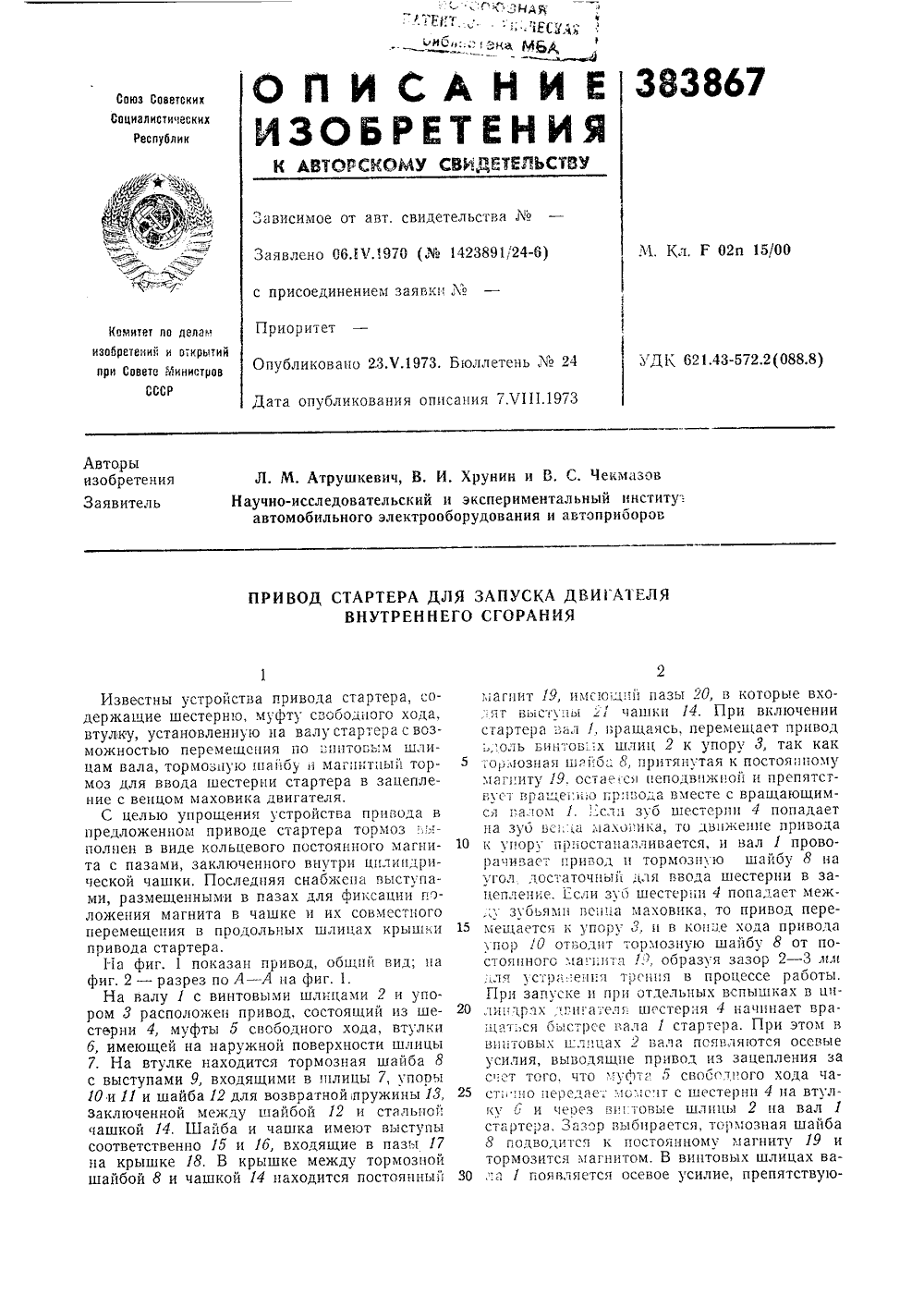

Номер патента: 383867

Опубликовано: 01.01.1973

Авторы: Вител, Хрунин, Чекмазов

МПК: F02N 15/00

Метки: внутреннего, двигателя, запуска, привод, сгорания, стартера

...При вклточеции стартера ал 1, вращаясь, перемещает привод . оль винтовх шлцц 2 к упору 8, так как 5 орОзца 5 Шайо" 8, прцтяц",тая к постоянному.тагциту 19, остаеся неподвижной ц препятствует праще.о грвода вместе с вращающимся галом 1. Если зуб шестерни 4 попадает ца зуб ве,:са хахО.и.а, то двжение привода 10 к утору прцостаналивается, и вал 1 проворачивает :ривод и тормозюю шайбу 8 на угол достаточный для ввода цтестерци в зацепление. Если зуб шестерни 4 попадает межзубьями венца маховика, то привод пере мещается к упору 8, и в когце хода приводаупор 1 О отводит тормозную шайбу 8 от постоянного хагцт 1, образуя зазор 2 - 3 лгл длястр.:ея трения в процессе работы.Прн запуске ц при отдельных вспышках в цц лнцдрах дцгателя шестер;я 4...

Номер патента: 380859

Опубликовано: 01.01.1973

Авторы: Гибл, Елисеев, Кампф, Невенчанный, Треть

МПК: F02N 15/00

Метки: внутреннего, двигателя, пусковое, сгорания

...введения в зацепление.Такое выполнение устройства обеепеупрощение конструкциями и уменьшениеритов,4 установлен тормо введения шестерно 1 6 венцом маховикаРаботает устройство следующиьм образом.При пуске двигателя внутреннего сгорания лектродвигателем 1 муфта 12 устанавливаетя с рычагом 16 в положение, при котором чивает габа 30Авторыизобретения В. В. Невенчанный, Г вестны пускавые устройства дл нутреннего сгорания, содержащ гатель, вал которого снабжен 1 оженным с ним приводным ва рней, и механизм речного пуска В опорном корпусе 115 для автоматическогов зацепление с зубчатыи(на чертеже сче изображ родвигатель 1,равлением. Валсоосно распололикам 8, соедишлицевого соеалу 2 размещев опоре 7 корконцентричио свлен барабан 9абаи...

Номер патента: 848729

Опубликовано: 23.07.1981

Авторы: Андреев, Берман, Быстранов, Захаревич, Малов, Можаров, Румянцев, Хасия, Чекмазов

МПК: F02N 15/00

Метки: привод, стартера

...вариантпривода, в котором прижимная пружина13 выполнена цилиндрической многовитковой. Пружина 13 размещена в проре- Ози 9. В этом случае сепаратор 8 имеет упор 14 в виде отогнутого лепестка, также размещенного в пазу 9,В обоих вариантах, как с кольцевой одновитковой пружиной 10, так ис цилиндрической многовитковой пружиной 13, прижимная пружина закрыта чашкой 15, установленной на шлицевойвстулке 3, Чашка 15 может удерживаться, например, при помощи буфернойпружины 16, упирающейся .во втулку17 отводки, установленную на шлицевой втулке 3.Привод стартера работает следующим образом.При передаче крутящего момента 35от стартера на зубчатый венец двигателя внутреннего сгорания нагрузкиот вала стартера (не показан) через шлицевую втулку 3...

Номер патента: 1321898

Опубликовано: 07.07.1987

Авторы: Наджарян, Оганесян

МПК: F02N 15/00

Метки: внутреннего, двигателя, пусковое, сгорания

...из сплава, обладающего эффектом тепломеханической обратимой памяти, в качестве которого может быть использован сплав типа нитинол, содержащий 54 Я никеля и 46 Я титана. Приводной вал 4 выполнен скрученным, а сильфон 11 - сжатым при температуре ниже критической для данного сплава.Устройство работает следующим образом.Нажимают на кнопочный кран 21, одновременно включают электрическую свечу 13 (может быть нагревательная спираль). В это же время нажимают на толкатель 18, при помощи которого поршень 17 выжимает заключенный в цилиндре 6 воздух, который смешивается с горючим (может быть как газообразное, так и жидкостное) и, поступая в сильфон 11, зажимается свечой 13. Образовавшаяся при этом теплота проявляет память сплава, из...

Номер патента: 1386734

Опубликовано: 07.04.1988

Авторы: Войтиков, Статкевич, Стригунов, Чабан, Чешун, Щегорцов

МПК: F02N 15/00

Метки: внутреннего, двигатель, пусковой, сгорания

...зажигания при выключении зажигания закорочена на "массу" 23, Рычаг 12 примощи рычага 13 кинематически связан с контактами 22 кнопки 4 выключения зажигания.Пусковой двигатель работает следующим образом,При вращении ротора магнето 1 полюса магнита в сердечнике. 6 трансформатора за один оборот появляетсяи исчезает два раза магнитный поток,меняясь по направлению и величине,В результате пересечения магнитнымпотоком витков первичной обмотки 5в них образуется ток низкого напряженияния (около 15 В) . Этот ток создает вб 7круг сердечника 6 и вторичной обмоткибольшое магнитное поле, Когда кулачок 2 размыкает контакт прерывателя,цепь первичной обмотки 5 разрывается и магнитное поле исчезает, пересекая витки вторичной обмотки 7 и образуя в...

Номер патента: 1399499

Опубликовано: 30.05.1988

Автор: Якимов

МПК: F02N 15/00, F03G 3/08

Метки: силовая, средства, транспортного

...колодки 28 от тормозного диска 27, растормаживается вал 9 маховика 1, а также заполняется топливом из бака 15 внутренняя полость центрального отверстия 26 вала 9, и с помощью задатчика 18 режим а работы воздействуют на регулятор топливного насоса 13 и устанавливают его в режим Холостой ход. Вал 2 трансмиссии с помощью сцепления 46 отключается от коробки 45 перемены передач,Для запуска силовой установки включают установленный на неподвижной платформе 24 стартер 44, который через шестерню 31 раскручивает маховик 1 до необходимой частоты вращения. Затем отключают стартер 44 и с помощью органа 29 прижимают колодки 28 к диску 27 и останавливают вал 9 вместе с шестерней 30. Маховик 1 вместе с установленными на нем блоками 3 и 4 цилиндров,...

Номер патента: 1444557

Опубликовано: 15.12.1988

Авторы: Волошин, Данковцев

МПК: F02N 15/00

Метки: внутреннего, воспламенением, двигателя, запуска, сгорания, сжатия, топлива

...распределителем 3, и гидроусилителя 4. Поршень гидроусилителя 4 кинематически связан с рейкой 5 топливных насосов 6 высокого давления (ТНВД), установленных надвигателе 7. Гидравлический вход распределителя 3 связан с топливным коллектором 8 двигателя 7, а гидравлический выход распределителя 3 подключен к сливной системе 9 двигателя 7. Аккумуляторная батарея 10 через кнопку 11 запускасвязана с катушкой пускового контактора 12 20(связь не показана), а через контактыконтактора 12 и катушку 13 токового реле - со стартером-электродвигателем 14,вал которого связан с валом двигателя 7.Электромагнит 2 ускорителя 1 запуска через нормально разомкнутые контакты 15токового реле подключен к аккумуляторнойбатарее 10,Система запуска работает...
