Установка для определения износа образцов металла для режущих органов почвообрабатывающих машин

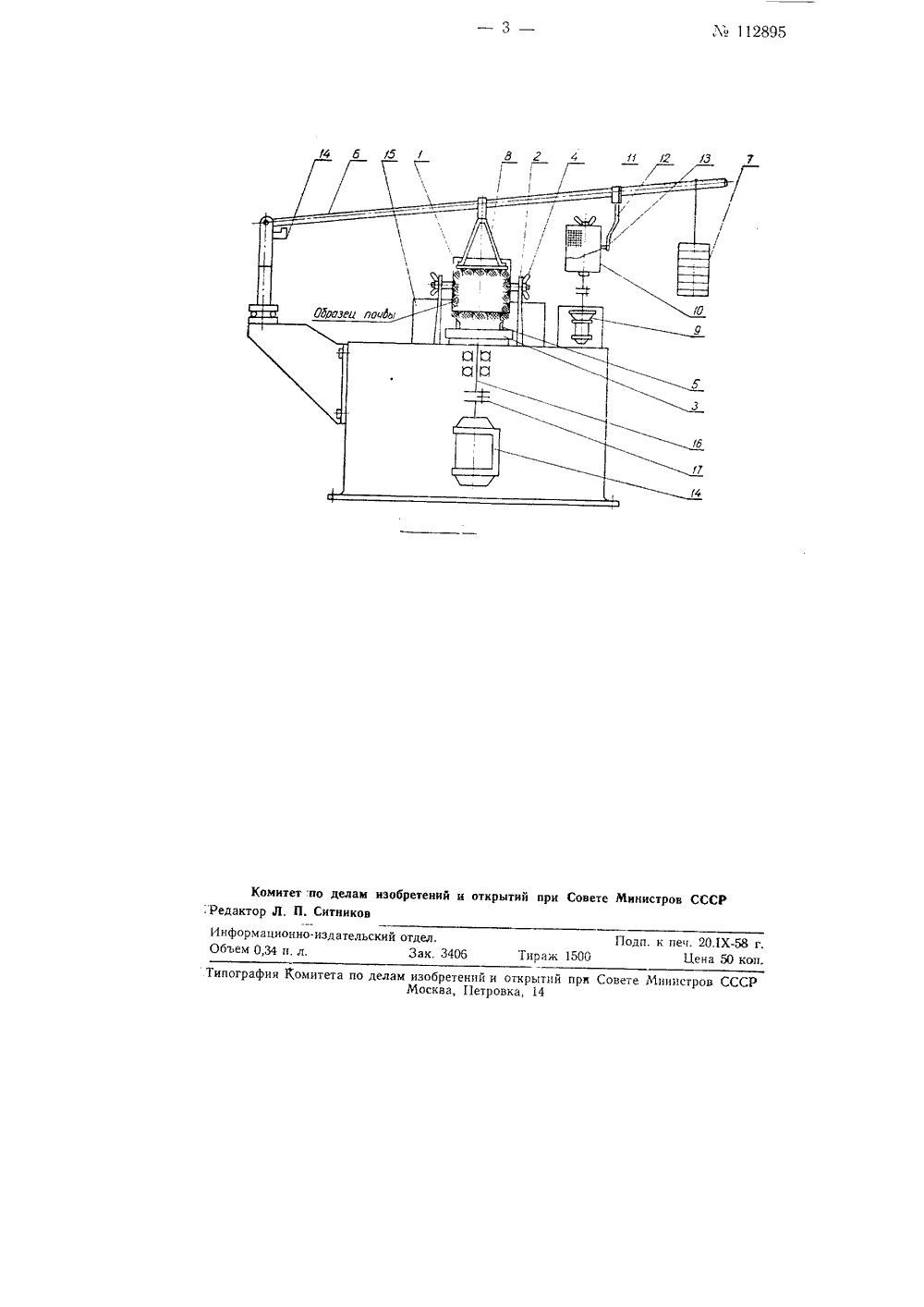

Класс 42 К 29 в;3 й 112895СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ3, В, Дьяконова и Р, П. Порплиц УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ИЗНОСА ОБРАЗЦОВ МЕТАЛЛА ДЛЯ РЕЖУЩИХ ОРГАНОВ ПОЧВООБРАБАТЫВАЮЩИХ МАШИН Заявлено 11 сентября 1957 г. зг Уе 583155 в Комитет но лелям изобретений и открытийпри Совете Министров СССРПредметом изобретения является установка для опре 1 еления износа образцов металлов, применяемых при изготовлении режущих органов почвообрабатывающих машин, с учетом абразивных свойств обрабатываемых почв,Известные установки такого назначения с применением образцов металла в виде ножей, погружаемых в образец исследуемой почвы, помещенной в неподвижную обойму, не обеспечивают приближения условий испытания к эксплуатационным условиям с учетом абразивных свойств образца почвы.В описываемой установке этот недостаток устранен тем, что устройство для крепления испытуемых образцов металла выполнено в виде вращаемой приводным электродвигателем планшайбы с наклонно устанавливаемыми на ней ножами. Планшайба расположена под обоймой для исследуемого образца почвы, нагружаемого сверху платформой, шарнирно связанной с грузовым рычагом, несущим диаграммное перо. На чертеже дана схема установки в процессе испытания, Цилиндр 1, в котором производится уплотнение образца почвы заданного состава и свойств, устанавливают в стойке 2 на определенном расстоянии от поверхности планшайбы 3 и закрепляют гайками 4. Испытуемые образцы металла в виде ножей 5 закреплены на обращенной к образцу почвы поверхности планшайбы 3.Подача образца почвы на закрепленные в планшайбе ножи производится посредством рычага 6 и груза 7, подвешенного на рычаге. Величина груза и его расположение на рычаге определяются в зависимости от вида почвы (песчаная, суглинок, черноз м и т. д.).Давление рычага б передается через подвеску 8 на образец почвы. При достижении усилия, превышающего силу трения частиц почвы о внутреннюю поверхность цилиндра 1, образец почвы начинает опускаться вниз на вращающиеся ножи б.Ло 112895РавномсрнОсть пОдач 51 Образца очы и врем 51 испытания фиксируюся самопишущим диаграммным прибопом, состоящгм из э,ектродвигателя 9, диаграммного барабана 10, хомутика 11, несущего пластинчатую пружину 12, и диаграммного пера 13 для записи фиксируемой кривой в координатах продог 5 кительность испытания - расстояние проходимое образцом почвы при опускании его на испытуемые образцы металла (ножи).Образцы металла (ножи) 5 для резания почвы предваритсл 1 Но взвешивают, после чего их вставляют в гнезда планшайбы 3 и крепят под определенным углом посрсдстзом болта и прокладок таким образом, чтооы центр их вращения находилс 51 на осевой линии, что обеспечивает одинаковый угол наклона образцов металла к направлению движсни 51, и ч 1 тобы В процсссс испытя пи 51 м 05 кно Оы;10 менять р яссОянис образцов металла от цспря и угол их режущей кромки относительно 11 ЯРЯВЛС 1 И 51 ДВИЖСПИ 51.Скорость дВи 5 кения ОорязцОВ мстсл,;я изменяю ите:5 Нерестяновки их в гнездах планшайбы 3 по радиусу от центра или путсз дополпитсл 1 ной установки редуктора к приводному двигателю 14,Почва, разрыхленная ножами 5, отбпасывается центробежной силой к стенкам кожуха 15.П 1 пиндель 16 планшайбь вращается электродвигате;ем через муфту 17, с резиновыми втулками на штырях, что обеспечивает надежное и бссшумпос со диненис электродвигателя со шпинделем.Предмет изобретенияУстановка для определения износа образцов металла для режущих органов почвообрабатывающих машин, с применением образцов металла в виде ножей, погружаемых В образец исследуемой почвы, помещенный в неподвижную обойму, от л и ч а ю щ а я с я тем, что, с целью приближения условий испытания к эксплуатационным условиям, с учетом абразивных свойств образца почвы, устройство для крепления испытуемых образцов металла выполнено в виде вращаемой приводным электрздвигателем планшайбы с наклонно устанавливаемыми на ней ножами, расположенной под обоймой для исследуемого образца почвы, нагружаемого сверху платформой, шарнирно связанной с грузовым рычагом, несущим диаграммное перо,Ъв 112895 14 6 /5 и изобретений и открытий при Совете Министров СССР ипография Комитета по делам изобретений и открытий при Совете Министров СС Москва, Петровка, 14
