Номер патента: 1739039

Опубликовано: 07.06.1992

Авторы: Диденко, Долинский, Доржинкевич, Кирин

МПК: E21D 7/00

Метки: армировка, ствола, шахтного

...(1,5 - 2,5) = 2,0 - 3,0 м;при Ь = 1,0 м 1 = 1,0+ (1,5 - 2,5) = 2,5 - 3,5 м;при Ь =1,5 м 1=1,5+(1,5 - 2,5) =3,0 - 4,0 м.Затем, проверяя величину 1, по факторувентиляции делают окончательный выборшага армировки шахтного ствола (согласнопредлагаемому решению): при Ь = 0,5 мх 11 х 2 (1 = 2,0-3,0 м). Так как х 1 = Ь - 2,5м, а х 2 = 3,5 м - 2, то экономически выгодная область шага армировки будет находиться в диапазоне 1 = 2,0-2,5, т,е. онаотвечает требованиям надежности крепления и в то же время аэродинамически совершенна, Следует отметить также, что более меньшее значение первого предела х характеризует меньшее значение коэффициента аэродинамического сопротивления 20 25 30 35 40 45 50 ствола. Таким образом, оптимальным постоянно-переменным...

Номер патента: 1738801

Опубликовано: 07.06.1992

Авторы: Диденко, Дорошенко, Кравцов, Нохрин, Пылаев

МПК: C04B 38/02

Метки: газобетонной, приготовления, смеси

...газо- бетонной смеси состоит в следующем, Сухие компоненты: цемент и золу-унос. непрерывно дозируют сразу после складских емкостей и подают эти дозы в общий магистральный трубопровод пневмотранспорта. Перемещаясь по трубопроводу, компоненты смешиваются,.и полученную сухую смесь подают в струйную мельницу, предварительно разделив поток на две струи, После активации пневмотранспортом смесь подают в водяной инжектор, предварительно отделив от воздуха. где она смешивается с дозированным количеством воды затворения. Туда же вводят дозу газообразующей добавки. Газобетонная смесь готова к дальнейшему использованию.Устройство для приготовления гаэобетонной смеси состоит иэ складских бункеров 1 и 2 для вяжущего и кремнеземистогокомпонента....

Номер патента: 1735591

Опубликовано: 23.05.1992

Авторы: Бойко, Диденко, Дожинкевич, Долинский, Кирин, Панкратов, Пятилов

МПК: E21D 7/00

Метки: армировка, блочная, вертикального, ствола, шахтного

...выгодного шага армировки.Расположение узлов крепления проводников подъемных сосудов и проводников противовесов соответственно на вершинах и на основаниях вертикальных связей обеспечивает устранение явления резонанса при колебаниях проводников, В данном случае на каждом ярусе армировки проводники противовесов имеют три узла крепления. один на консольном расстреле и два на образующих рамы (вертикальной связи), проводники подъемных сосудов два - на консольном расстреле и на вершине рамы. При этом проводники подьемных сосудов фиксируются на внешней стороне рамы, а проводники противовесов - на внутренней, Предлагаемая конструкция блочной (консольно-распорной) армировки ствола имеет наиболее рациональное сочетание жесткостных и...

Номер патента: 1731640

Опубликовано: 07.05.1992

Авторы: Бурлака, Гончаров, Диденко, Донченко, Кучмазоков, Логоватский

МПК: B28B 7/22

Метки: объемных, формования, элементов

...звеньев, После этого от прибывшегосостава отсоединяют оборудованные платформы-модули, соответственные иэ. которых (на фиг.1 - эго рабочие платформы 11.12 и платформы-фермы 15) попарно устанавливают напротив друг друга на рельсовых путях 3 и 4, состыковывают между собойи скрепляют поперечными рамами 22 - 25,Сверху с опиранием на рельсы 18 и 20 устанавливают укладчики, разравниватели и уплотнители формовочной смеси, а на рельсы17 и 21 - инвентарный портальный (или иного типа) подьемный кран.Установка работает следующим образом.После доставки формы 10 тележкой 8 напост А подьемник 9 поднимает ее до совмещения поперечной оси 38 с осью суппортов32 и 33, с помощью которых захваты 36планшайб 34 и 35 вводят в соответствующиегнезда на...

Номер патента: 1731639

Опубликовано: 07.05.1992

Авторы: Бурлака, Диденко

МПК: B28B 7/22

Метки: объемных, пост, строительных, формования, элементов

...шахтой 1, стены 2 которой наклонены отвертикали 3 на отрицательный угол, центральный горизонтальный участок 4 с каналами 5 для толкателей 6 подъемника 7 иприлегающие к стенкам наклонные участки8, сопрягаемые с участком 4 посредствомступени 9, плоскость которой наклонена наотрицательный угол,Снизу в стенках шахты устроены дре нажно-технологические каналы 10, входныеокна 11 которых расположены на участкахпроекции стенок на дно.В верхней части шахты смонтированыприводы 12 и 13 с планшайбами 14 и 15,имеющие захваты для формы 16. В нерабочемположении планшайбы 14 и 15 расположены в плоскостях 17 и 18.Над шахтой расположена эстакада 19для доставки по ней различного технологического оборудования - укладчиков, уплотнителей и...

Номер патента: 1731638

Опубликовано: 07.05.1992

Авторы: Бурлака, Диденко, Логоватовский

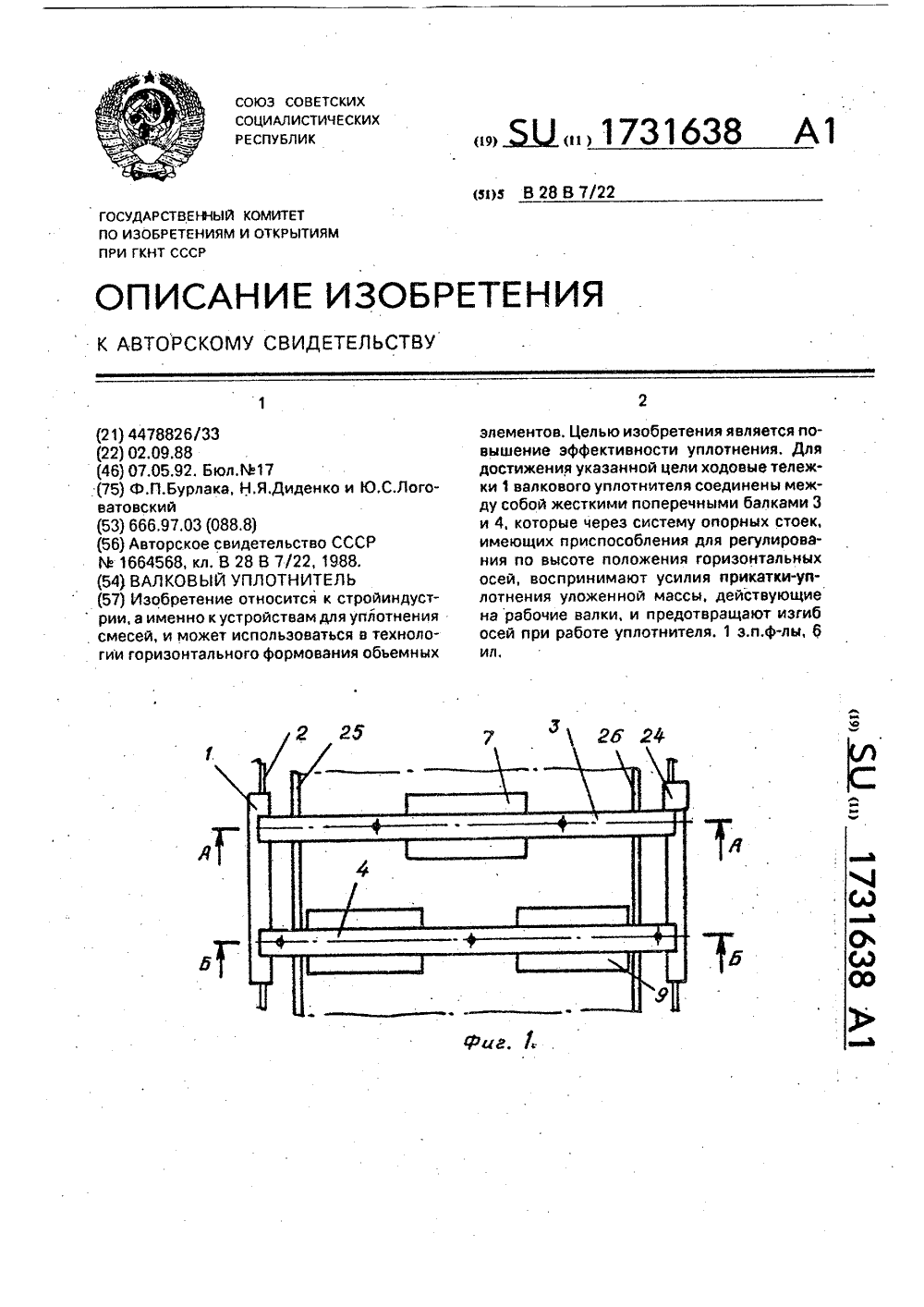

МПК: B28B 7/22

Метки: валковый, уплотнитель

...(не обозначен, см,фиг.6), а 35для предотвращения во время работы пробуксовки самого уплотнителя по крайнеймере на одном из рельсов 2 сбоку закреплена зубчатая рейка 21, приведенная в зацепление с находящейся на тележке шестерней 4022 ведущего вала 23, связанного с приводом 24.Работу валкового уплотнителя пояснимна примере формования одной из плоскостей объемного элемента, заключенноймежду опалубочными щитами 25 и 26. 45Вначале валки 7 - 9 располагают и фиксируют на осях 5 и 6 так, чтобы она перекрывали по ширине всю плоскость формования,при этом оси регулировочными головками13 и 18 устанавливают на необходимой отметке, соответствующей толщине формуемого слоя,Затем после укладки слоя формовочной смеси на горизонтально расположенную...

Номер патента: 1726864

Опубликовано: 15.04.1992

Авторы: Вихляев, Диденко, Тарасов

МПК: F16D 43/18, F16D 7/02

Метки: муфта, центробежная

...полость, выполнены радиальные каналы,Преимущество предлагаемой центробежной муфты заключается в том, что в охлаждающей жидкостью зоне трения отсутствует фрикционная прокладка, благодаря чему снижается общее термической сопротивление стенки, обеспечивается большая поверхность контакта между охлаждаемой стенкой и жидкостью, полость, заполненная жидкостью в ведущей полу- муфте, снабжена средством стабилизации давления для термостабилизации муфты снижению температуры зоны трения, Двуплечий рычаг позволяет регулировать в широком диапазоне характер зависимости момента муфты от угловой скорости ведомой полумуфты и обеспечивает удобство замены фрикционной колодки.Благодаря термостабилизации зоны трения муфта не перегревается ни при затяжном...

Номер патента: 1724325

Опубликовано: 07.04.1992

Авторы: Бараш, Бондаренко, Грицюк, Диденко, Додик, Коломойский, Назаров, Снитивкер, Филонов

МПК: B01D 46/02

Метки: фильтр

...самовозгоратьбыть использованогетической и других и,ом.труряз 3 миф в ви(54) ФИЛЬТР Цель изобретения - повышение надежности и пожаробезопасной работы фильтра.На фиг. 1 представлен фильтр, продольный разрез; на фиг. 2 - разрез А - А на фиг.1; на фиг. 3 - узел 1 на фиг. 1.Фильтр содержит корпус 1 с камерой 2 грязного газа, с входным 3 и выпускными 4 патрубками и бункер 5,Внутри камеры 2 расположенные рядаильтрующие элементы 6, выполненные де рукавов, непосредственно связанк технике очистных самовозгои может быть х отраслях проьзование позводежн ость и боты фильтра. осредством колными патрубкавижение газов в ности отлагатьожение пыли на благодаря тому, клинообразные оккожуха, больтвенного откоса1724325 Газ ГазО 2,2 г,7 последние...

Номер патента: 1721235

Опубликовано: 23.03.1992

Авторы: Диденко, Драчков, Дроздов, Левкович, Лозовский, Целютин

МПК: E21C 27/42

Метки: скрепероструговая

...угля из лавы при изменении длины очистного забоя, она снабжена закрепленным на приводе и редукторе приспособлением для согласования положения механизма выгрузки угля из лавы относительно приводной станции, выполненным в виде кронштейнов с площадками, направляющей, траверсы и гидроцилиндра подачи, при этом площадки расположены на кронштейнах и установлены с возможностью перемещения по продольной оси кронштейна, фиксации в промежуточных положениях и поворота в вертикальной плоскости, а направляющая закреплена на площадках, причем гидроцилиндр шарнирно соединен с направляющей и траверсой, а траверса кинематически связана с концевой секцией оградительной балки и направляющей и установлена с возможностью перемещения по направляющей,55...

Номер патента: 1720629

Опубликовано: 23.03.1992

Авторы: Диденко, Петросюк, Рябокрис, Скобель

МПК: A43D 25/10

Метки: крокулем, подошв, пресс-подушка, приклеивания

...каблука со ступенчатым гнездом для размещения в нем- дополнительного углового рычага, а в эластичном вкладыше выполнена прорезь для установки с зазором вертикального плеча дополнительного углового рычага, при этом горизонтальное плечо дополнительного углового рычага прижато, 20 25 30 35 40 45 50 55 к эластичному вкладышу, причем длина дополнительного поворотного углового рычага превышает ширину ложа для каблука вэластичном вкладыше, а длина прорези во вкладыше больше длины дополнительногоуглового рычага,На фиг.1 показана пресс-подушка в положении перед начэлом прессования, общий вид; на фиг.2 - то же, без обуви, вид сверху; на фиг.З - сечение А - А на фиг.1; на фиг,4 - пресс-подушка в положении в процессе прессования, общий...

Номер патента: 1720039

Опубликовано: 15.03.1992

Авторы: Диденко, Комарова, Король, Маслов

МПК: G02B 5/04

Метки: призмы, прямоугольной

...необходимых требований по точности.Недостатком такого способа является то, что при постановке на оптический контакт возможны неконтролируемые смещения вокруг оси, перпендикулярной плоскости контакта, что вносит дополнительную погрешность.Цель изобретения - повышение точности изготовления.Суть способа заключается в том, что перед постановкой прямоугольной призмы на оптический контакт дополнительно шлифу1720039 Составитель В.МасловРедактор М. Недолуженко Техред М.Моргентал Корректор С, Черни акаэ 771 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж. Раушская наб., 4/5 роизаодстзанно.издатальскиа комбйнат фПатант", г. Ужгород, ул Гагарина, 101 ют и полируют одно из ее...

Номер патента: 1717068

Опубликовано: 07.03.1992

Авторы: Бакланов, Диденко, Кочеткова, Ливинская, Медведева, Нечаев, Стеценко, Сухонос, Фишилевич

МПК: A23D 7/00

Метки: маргарин, столовый

...фосфолипидов синтетических 0,03 - 0,05 Пищевые красители 0,05 - 0,20 Сахар 0,30 - 0,50 Соль 0,30-0,70 Вода Остальное Повышение антиразбрызгивающей способности достигается за счет увеличения поверхностной активности и повышения пластичности маргарина. Стойкость маргариновой эмульсии зависит от содержания фосфоглицеридной фракции эмульгатора, Уменьшение фосфоглицеридной фракции ниже 75,0 требует увеличения его концентрации в эмульсии. При увеличении содержания фосфоглицеридной фракции происходит снижение растворимости эмульгатора в жировой фазе. Снижается поверхностная активность, что обуславливает ухудшение показателей качества маргариновых эмульсий, их низкую антиразбрызги вающую способность при повышенных температурах.Питательная...

Номер патента: 1715843

Опубликовано: 28.02.1992

Авторы: Васин, Диденко, Доценко, Кауров, Цыканов

МПК: C21B 3/10

Метки: ковш, шлаковый

...20 25 30 35 40 45 50 55 пружинами 18 откидных компенсаторов,а радиальное - за счет свободногоперемещения нижнего среза съемнойполой оболочки 11 по плоскости днища 10,Для слива шлакового расплава крутящий момент передается опорным кольцом 1 кожуху 2, который своим опорным поясом 3 поворачивает днище 1 Овместе со съемной полой оболочкой11 и шлаковым расплавом, при этомкожух 2 удерживается от выпадания изопорного кольца .1 при кантованииконтактирующими с его упорными кронштейнами 5 откидными упорами 23,днище 10 - Фиксаторами 8, а съемнаяполая оболочка 11 удерживается наднище 10 подпружиненными крюками 17откидных компенсаторов .Для удаления застывшего шлака,зависшего монолитом в шлаковой чаше,необходимо поворотом ручек 22 вывести...

Номер патента: 1715385

Опубликовано: 28.02.1992

Авторы: Бараш, Бондаренко, Брага, Гейнрих, Грицюк, Диденко, Додик, Коломойский, Назаров, Снитивкер

МПК: B01D 46/02

Метки: фильтр

...Фильтр работает следующим образом.Запыленный газ через впускной патрубок 10 поступает в камеру 2 грязного газа, откуда с помощью верхней решетки 5 разделяется на два потока. Один поток равномерно распределяется па верхним частям фильтрующих рукавов 8, а другой через отверстие 6 и трубу 9 подается в бункер 4, омывает его и с помощью нижней наклонной решетки 7 распределяется по рукавам 8. Проходя через рукава, газ очищается ичерез камеру 3 чистого газа и выпускной патрубок 11 выводится из корпуса 1.Пыль, осевшая на нижней наклонной решетке 7 сжатым воздухом, поступающим через сопла 13, сдувается в выпускной патрубок 11, а уловленная фильтром пыль выводится из него через отверстие 12, Верхняя решетка 5 выполняется конусной для...

Номер патента: 1714691

Опубликовано: 23.02.1992

Автор: Диденко

МПК: H01F 7/18

Метки: питания, электромагнита

...соответствие критерию "существенные. отличия",Предлагаемый способ реализуется с помощью устройства, состоящего из транзисторного ключа 1, одновибраторов 2 и 3, дифференциального дифференциатора 4, измерительного резистора 5, диода 6. Устройство подключается к электромагниту 7 непосредственно, а к источнику питания 9 - через ключ 8. Выходы одновибраторов 2 и 3 подключены к входу управления транзисторного ключа 1. Вход управления одноаибратора 2 подключен к общей точке ключа 8 и транзисторного ключа 1,а одновибратора 3, - к выходу дифференциального дифференциатора 4, входы которого соединены с измерительным резистором 5.Устройство работает следующим образом.В исходном состоянии ключ 8 разомкнут, а-устройство и электромагнит...

Номер патента: 1714578

Опубликовано: 23.02.1992

Авторы: Бочаров, Диденко, Кахно, Стягайло

МПК: G05D 7/00

Метки: жидкости, расхода, стабилизатор, струйный

...тем,что в струйном стабилизаторе расходажидкости, содержащем корпус со струйной камерой, соединенной с дренажноймагистралью, и с установленными в нейсоосно питающим и приемным сопламив дренажной магистрали установленобратный. клапан, выполненный в видеподпружиненного шарика, установленного в штуцере, закрепленном в корпусе.На фиг. 1 изображен струйный стабилизатор расхода жидкости, продольный разрез на Фиг, 2 - графики стабилизации беэ обратного клапана и сним,Струйный стабилизатор расхода жид"кости содержит корпус 1 в струйной камере которого расположены сооснопитающее 2 и приемное 3 сопла, разделенные зазором 4, Струйная камера5 соединена штуцером 6, имеющим уплотнение 7, в котором установлен об"ратный клапан 8 в виде...

Номер патента: 1714120

Опубликовано: 23.02.1992

Авторы: Диденко, Дроздов, Левкович, Лозовский, Целютин

МПК: E21C 27/42

Метки: скрепероструговая

...17, приводимая в работу от привода 9. Тяговая цепь 17 замкнута в вертикальной плоскости вокруг приводной 18 и обводной 19 звезд и выполнена с консольными скребками 20, закрепленными на ее горизонтально расположенных звеньях параллельно продольной оси ограждающей балки 9 со смещением от последних в сторону забоя. При этом консоли скребков 20 закреплены на горизонтальных звеньях 21 цепи 17 и сориентированы в. сторону поперечной оси ограждающей балки 9, Холостая ветвь 22 тяговой цепи 18 со стороны забоя закрывается защитным кожухом 23.Установка работает следующим образом.В исходном положении исполнительный орган 1 размещен, например, в нижнем конце забоя, примыкающем к транспортной выработке 5. При этом механизм 7 для выгрузки угля...

Номер патента: 1713914

Опубликовано: 23.02.1992

Авторы: Диденко, Русаков, Селяев, Соломатов, Трохин, Черкасов, Черняев

МПК: C08L 97/02

Метки: смесь, строительных, сырьевая

...натрий двухромокисл ый, лигносульфонат и зтиленгликолль смешивают в указанных пропорциях, затем укладывают в формы, уплотняют при давлении 2 МПа и подвергают термообработке при 170 С в течение 60 мин, В смеси использованы технические лигносульфонаты,Физико-механические свойства изделий приведены в табл. 2.(57) Изобретение относится к сырьевой смеси для производства строительных материалов и может быть использовано при производстве теплоизоляционных материалов, древесных пластиков и плит. Изобретение позволяет повысить прочность, снизить водопоглощение и уменьшить. продолжи. тельность процесса термообработки изделий до 1 ч за счет того, что сырьевая смесь содержит, мас.0: лигносульфонаты 22,3- 46,2, древесные опилки 38,5 - 55,5,...

Номер патента: 1709293

Опубликовано: 30.01.1992

Авторы: Диденко, Шостак

МПК: G06F 3/00

Метки: ввода, информации

...1 поступает на соответствующии эл 5 группы и через элемент ИЛИ 3 управления 6, в который также с бл пряжения 7 поступает импульс сопр д ния каждого слова информации.Второе слово, содержащее код количества информационных слов, которые должны поступить в заданный регистр 2 группы, записывается в счетчик 8 сигналов с четвертого выхода блока управления 6,Информация третьего слова поступает с блока сопряжения 7 на входы регистров группы 2 и запоминается в том из них, адрес которого хранится в дешифраторе 1. Сигнал записи, который поступает на первые входы элементов И 5 группы, вырабатывает блок управления 6.После приема информации из соответствующего регистра 2 группы поступаетсигнал через первый элемент ИЛИ 4 на второй вход блока...

Номер патента: 1708500

Опубликовано: 30.01.1992

Авторы: Гизатулин, Головкин, Диденко, Еременко, Полторацкий, Пурис, Резченко, Сукман, Тененбаум, Фатов

МПК: B22D 7/12

Метки: изложниц, чистки

...вертикальной штанги 2, состоящей из электродвигателя 3, прямоэубой 4 и червячной 5 передач, подшипников 6 скольжения, опор.ного подшипника 7. Приводная вертикальная штанга 2 несет приводной 25 горизонтальный вал 8 с приводом от электродвигателя 9, который через промежуточный вал 10, коническую передачу 11, цепную передачу 12, прямозубую передачу 13, упорный диск 24 связан с вертикальной 30 штангой 2. Рабочие инструменты 15 в видекруглозвенных цепей или тросовой ворсы прикреплены к горизонтальному валу 8 посредством узлов крепления, состоящИх из двух коаксиально расположенных втулок 16 35 и 17, одна из которых, втулка 16, жесткопосажена на вал 8. На наружной поверхности втулки 16 и внутренней поверхности втулки 17 выполнены...

Номер патента: 1708274

Опубликовано: 30.01.1992

Авторы: Диденко, Круглова, Петросюк, Сидоренко

МПК: A43D 25/10

Метки: низа, обуви, пресс-форма, приклеивания

...длвующих сечений следа колодкся зависимостью ГдЕ д 0 тн, - уСрЕдНЕННая ОТНОСИформация сжатия материалаотнесенная к единице давлениЛ Нх - разность толщин упругозластичного вкладыша в соответствующих сечениях следа колодки.Пресс-форма работает следующим образом,Колодку с затянутой на ней заготовкой верха обуви и подошвой 4 устанавливают на поверхность упругоэластичного вкладыша 2. В результате этого профиль а, повторяющий профиль следа ходовой поверхности подошвы, прикрепленной к обуви, и профиль б поверхности вкладыша 2, скорректированный с учетом разности толщин Ь Нх вкладыша вдоль следа колодки занимают, взаимное. положение как показана на фиг.1, т.е, они соприкасаются в носочной и пяточной частях следа колодки, После этого на...

Номер патента: 1707419

Опубликовано: 23.01.1992

Авторы: Диденко, Клюк, Окромчедлов, Поляков

МПК: F16L 55/18

Метки: дефектами, локальными, ремонта, трубопроводов

...ки трубопровода производится углддка упрочня 1 ощего бандажа из выссг:ОГАРОЧНОГО .материала в виде лент, полос, проволоки, волокон и т,г 1. При этом эффективность эксплуатации отремонтированного трубопровода повышается, если бандажирующий материал будет предвартельно подогрет на 40 - 60" С относительно окружд 1 огцОГ среды и будет наноситься на поверхность трубпцсого 1 д с натчжс 1511Посл нанос"1 я з;11 ф л о-11 ца жа стенка трубопровода прогреедс 1 сч, д подогретый бандаж охлаждается до теглпературы эксплуатации тругццролодд.- т. г4с/,р,ь н , .,:,о "л ь .л при ГК.,113035, Моска, (-35, Рзушскзя нз;., 4/5 Производственно-издзтельсый комбинат "Патет", г, Ужгсрд. у.Гагариэ, 101 При этом и о стенке трубь и в бандажевозрастаот напряжения...

Номер патента: 1707041

Опубликовано: 23.01.1992

Авторы: Диденко, Малеев, Менделеева, Самодуров, Семенова, Хвостенко

МПК: C09D 191/06, C09D 5/06

Метки: защитного, покрытия, состав

...воска, льняного масла, олифы льняной натуральной и канифоли нагревают при перемешивании до получения прозрачного расплава, а затем в расплав приливают расчетное количество уайт-спирита и дополнительного растворителя - этилового:пирта или смеси бензина, толуола, ксилола и бенэола. и перемешивают до получения однородной прозрачной массы, после чего при продолжающемся перемешивании в массу добавляют расчетное количество аэросила или диатомита. Готовый состав до его употребления хранят о герметически закрытой емкости,На защищаемую поверхность состав в зависимости от пористости поверхности наносят валиком, кистью, тампоном, губкой иВе 3 блеюе леелеаа фюегре ле а 3,Л 1,7 1,Л 1, 1 Ф 5 3,2,В1 3,Л 1,9 ,29 3,9 ,1 1.Л Ф,В ва веселЭ ф...

Номер патента: 1703831

Опубликовано: 07.01.1992

Авторы: Богаенко, Диденко, Рюмшин, Тертышная

МПК: F01D 21/10

Метки: заноса, проточной, степени, турбины, части

...собой функциональный преобразователь, вычисляющий функцию Ф как отношение двух величин. В качестве такого вычислителя можно использовать типовой делитель напряжения или цифровоЯ вольтметр.Вычислитель 8 степени заноса представляет собой типовой функциональный преобразователь, вычисляющий отношение приращения функциик ее исходному значению.Способ осуществляется следующим об. разом.В начальный период эксплуатации тур бины 1 после ее монтажа или ремонта, когда ахтоя ние проточной части турбины является эталонным, производятся замеры значений давлений (Рох)вх и (Рок)вых иаРа датчиками 3 давления и значений температур (то")вх и (т о")вых пара датчиками 5 температуры на входе и выходе контролируемого отсека. Измеритель 4 определяет...

Номер патента: 1702529

Опубликовано: 30.12.1991

Авторы: Гордеев, Диденко, Капустин, Островерхов, Яковлев

МПК: H03M 1/66

Метки: цифроаналоговый

....видно, что суммарная погрешность преобразования в данном техническом решении меньше погрешности устройства-прототипа на величину погрешности сумматора 3.При поступлении очередного сигнала "Пуск" напряжение с выхода третьего УВХ 8 поступает непосредственно на второй суммирующий вход вычитателя 4, а через сумматор 3 - на вычитающий вход вычитателя, В результате в выходном сигнале вычитателя 4 составляющая 07 отсутствует, что приводит к независимости выходного сигнала всего устройства в целом от предыдущего значения сигнала на выходе управляемого сумматора 5, По этой же причине не происходит накопление ошибки преобразования и, в отличие от прототипа, в выходном сигнале отсутствуют пульсации выходного сигнала во время переходных...

Номер патента: 1701746

Опубликовано: 30.12.1991

Авторы: Диденко, Савченко, Хрусталева

МПК: A61K 37/48, C12N 9/48

Метки: лейцинаминопептидазы, мозга

...гомогената, При этом время выделения сокращается до 30 мин, а удельная активность фермен 1 а доход 1 т до 42 ед/мг белка. злюате определяют сг:, ибичгскую активност ЛАП.Специфике.кую активность 6;.-рментзопределяют с помощ.,ю стандартного ЛАПтес. а,Удельная активность ЛАП, очищгннойданным способом, составляет от 20 доъ /с, ед, мг брелка,П р и м е р. 1,5 г ткани мозга гомогенизир:от в 10 мл 9% ного ра тора формальдегидд на 0,01 ;1 1 р, с-б,фера. Гомогенатцентрфугируот 15 мин при 6000 об/мин.Супернатант наносят на колонку для центрифгированич, заполненную сефадексом6-75, центрифуг эру;от 1 мин при3000 оймин. Удельная активность ЛАП вэлюата составляет ч 2 ед/м; белка,.стоту в делз ного Феомента контролируют.дискзле,трофоретпцеским...

Номер патента: 1701740

Опубликовано: 30.12.1991

Авторы: Бордюг, Диденко, Домашенко, Клочко, Мередов, Милосердов, Тажибаев, Шамина

МПК: C11B 13/00

Метки: выделения, жирных, кислот, соапстоков, хлопковых

...веса стока, что нельзя получить при использовании воды.П р и м е р, В реактор-смеситель подают 248 г хлопковых соапстоков с содержанием жирных кислот и других органических примесей 122 г и 42%-ную щелочь (йаОН) в расчетном количестве по числу омыления, смешивание ведут при 80 С, Полученную смесь насосом подают в теплообменник, где при давлении 2310 Па нагревают до4125 С, омыленный продукт через дроссельный клапан поступает в расширитель, где его охлаждают до температуры 75 С, Образующийся при дросселировании пар конденсируется втеплообменнике, и часть подают на промывку кислот, а избыток отводят в емкость, Из расширителя смесь направляют в два последовательно соединенных (перетоком) реактора, в первый подают 98 О-ную серную кислоту и из...

Номер патента: 1701518

Опубликовано: 30.12.1991

Авторы: Диденко, Пруцков, Рябов, Сазоненко

МПК: B25J 15/00

Метки: кисть, промышленного, робота, руки

...в рабочей зоне обрабатывающей машины.Целью изобретения является упроще е конструкции и повышение надежносПоставленная цель достигается тем, о в кисти руки промышленного робота, держащей корпус, соединенный подвижно с основанием, и захват, закрепенный неподвижно на корпусе, котоый соединен с основанием посредством шарнирного параллелограмма, на корпу 1 е вертикально закреплена рейка, в осО 1 овании смонтирован вал-шестерня, при этом рейка и вал-шестерня находятся в постоянном зацеплении,На Фиг. 1 изображена кисть РУки промышленного робота, продольный разез; на фиг. 2 - вид А на Фиг. 1,Кисть руки промышленного робота содержит основание 1 корпус 2, шарнирные рычаги 3 с осями 4 и 5, вал-шестерню 6 и рейку 7. Основание 1, осирычаги 3,...

Номер патента: 1699661

Опубликовано: 23.12.1991

Авторы: Авилов, Варава, Диденко, Жевжик, Казеев, Когута, Трифонова, Хвастухин, Шемякина

МПК: B07B 4/08, F26B 17/10

Метки: дисперсных, разделения, термической

...в каж;.Ой секции9 и 10 перемещают по газораспредели".тельной решетке 2 в направлении отзагрузочного приспособления 5 к вьггрузочным приспособлениям 6 в каждойиз секций 9 и 10. Аэросмесь отрабо)танного теплоносителя и пылевиднойфракции по, газоходу поступает в цик лон 19, из которого Выгружают мелкую(пылевидную) Фракцию, а очищенныйтеплоноситель дымососом 20 выбрасывают в атмосферу,При разделении обрабатываемогоматериала каждую из полученных фракций узких классов в секциях 9 и 10можно обрабатывать различными реагентами. Так, например, при классификации высушенного хлорида калия изсекции 9 выгружают круйнокристаллический материал, являющийся готовым 25продуктом. С целью получения неслеживающегося минерального удобренияв секции 9...

Номер патента: 1698984

Опубликовано: 15.12.1991

Автор: Диденко

МПК: H03K 23/40

Метки: делитель, пять, частоты

...что в исходном состоянии триггеры 1, 2, 3 находятся в нулевом состоянии, На шине 4 и на прямых выходах триггеров 1., 2, 3 - низкие уровни напряжения, а на инверсных выходах триггеров 1, 2 и на выходах вентилей 5, 6 - высокие уровни напряжения,При поступлении на шину 4 первого импульса входной частоты переключается 20 триггер 3 и на его прямом выходе устанавливается высокий уровень напряжения, поступающий на вход сброса триггера 1 и на первый вход вентиля б. На выходе вентиля б появляется низкий уровень напряжения,25 30 котооый поступает на 5-вход триггера 3 и удерживает его в единичном состоянии. С приходом второго импульса на шину 4 в единичное состояние устанавливается триггер 1, на прямом выходе триггера 1 появляется высокий уровень,...
