Диденко

Номер патента: 213665

Опубликовано: 01.01.1968

Авторы: Бондаренко, Василенко, Диденко, Любченко, Перский

МПК: B65G 47/18

Метки: загрузки, конвейера, ленточного, материалами, сыпучими

...устройствам ленточных конвейеров, служащим для приема на конвейер материалов, склонных к раскалыванию,Известны устройства для загрузки ленточных конвейеров, включающие воронку с отверстиями на ее задней стенке для подсева мелочи и поворотный относительно горизонтальной оси лоток, снабженный противовесом.Отличительная особенность описываемого устройства заключается в том, что загрузочный конец лотка соединен подпружиненными гибкими связями с опорной рамой устройства,Такое конструктивное выполнение устройства увеличивает срок службы конвейерной ленты при регулировании высоты загрузки материала в зависимости от крупности кусков. На фиг.ство, видфиг. 1.Воронка конвейера состоит из боковых наклонных стенок 1 и задней наклонной двойной стенки...

Номер патента: 213085

Опубликовано: 01.01.1968

Автор: Диденко

МПК: E01B 9/28

Метки: железобетонных, жесткая, клемма, шпал

...р верхности которых параллельнь плоскости верхней полки, отличаю что, с целью сокращения расхода 15 верхняя полка клеммы имеет круг со спланированной опорной поверх шайбу, а боковые опорные стойки уменьшающимися по толщине и ш зу до расширенных опорных част 20 цах.Известны жесткие клеммы П-образной формы для жслезобетонных шпал, имеющие стойки разной высоты, заканчивающиеся расширенными на концах опорными частями, рабочие поверхности которых 1 параллельны опорной плоскости верхней палки,,В предложенной клемме для сокращения расхода металла и автоматизации процесса производства верхняя полка клеммы имеет круглую форму со спланированной опорной поверхностью под шайбу, а боковые опорные стойки выполнены уменьшающимися по толщине и ширине...

Номер патента: 211480

Опубликовано: 01.01.1968

Авторы: Арутюн, Диденко, Донецкий, Сукач, Тарасенко, Экспериментальный

МПК: E21C 27/32, E21D 19/02, E21D 23/00 ...

Метки: выемочно-доставочная

...крепи с помощью маятниково-телескопических механизмов 4 перемещения, состоящих каж дый из собственно маятниково-телескопического рычага с домкратом 8 продольной подачи и домкратом 9 поперечной подачи. Маятниково-телескопический рычаг содержит основную (наружную) трубу 10 и выдвижную (внутреннюю) трубу 11.Основная труба 10 подвешена к верхнему перекрытию 12 щитовой крепи с помощью двух проушин 13. Выдвижная труба 11 расположена внутри основной трубы с возможностью ее поступательного перемещения относительно основной трубы с помощью домкрата продольной подачи 8. Выдвижная труба 11 шарнирно соединена с ползуном, имеющим возможность поступательного движения в пазах направляющих 5 балки 2 исполнительного органа. При фиксации ползуна 14 от...

Номер патента: 210522

Опубликовано: 01.01.1968

Авторы: Диденко, Марквартде, Петров, Рейнгарт

МПК: A01D 33/08, A01D 33/12, B07B 1/42 ...

Метки: колеблющихся, привод, секционных, транспортеров

...1 возвратно-поступательного действия, установленных на раме машины, попарно соединенных с секциями 2 грохота и управляемых золотником 3 золотникового распределителя 4. Штоки поршней 5 гидродвигателей снабжены проточками б, послед соединенными и связывающими в очего хода поршней нагнетательну аль 7 или 8 с золотником 3.5 Поршневые полости гидродвигателей 1 сообщаются с золотниковым распределителем 4 гидромагистралями 9 и 10.Механизм привода работает следующим образом.10 Рабочая жидкость поступает от насоса через верхнюю кольцевую проточку золотника 3, находящегося, например, в нижнем положении, и магистраль 10 в поршневые полости гидродвигателей 1, перемещая пары порш ней б навстречу друг другу, В конце их рабочего хода проточки...

Номер патента: 209972

Опубликовано: 01.01.1968

Авторы: Дентральна, Диденко, Николенко

МПК: A62B 9/00

Метки: дыхательных, наспиннолу, шлангов

...месте при подгонке респиратора поросту человека.По шлангу 4 циркулирует и вдыхаемый и20 выдыхаемый воздух, поэтому он являетсявредным пространством. Но он наименее подвержен внешним механическим воздействиям,так как выполнен резиновым гофрированным.Предлагаемая система шлангов в значи 25 тельной степени уменьшает нагрузку на зубыи на челюстные мышцы горноспасателя, таккак здесь совсем отсутствует тяжелая мундштучная коробка, а к воздуховодной коробкена груди идет один легкий шланг. Эта особен 30 ность тоже повышает боеспособность горно209972 Составитель Техред Т. шнироврилко Корректоры: М, П, Ромашоваи С, А. Башлыкова Редактор В. Н. Торопова Заказ 483/14 Тираж 530 Подписно ЦНИИПИ Комитета по делам изобретеплй и открытий при Совете...

Номер патента: 208474

Опубликовано: 01.01.1968

Авторы: Болотин, Володин, Диденко

МПК: B05B 7/16

Метки: безвоздушного, быстрозастывающих, разогретых, распыления

...9, насос 2, шланг д, пистолет 4, клапан б, кран 10, бак 1.При переключении кранов 9 и 10 циркуляция осугцествляется следующим образом: емкость б с промывочной подогретой жидкость:о, кран 8, труба 12, кран 9, насос 2, шланг 3, клапан 5, кран 10, труба 11, емкость б, 5 Перед началом работы установки по основному контуру пропускают промывочную жидкость, которая быстро (5 - 8 лин) и равномерно прогревает каналы основного контура до требуемых температур. Перед пуском рас плавленного материала по основному контуру,переключением трехходового крана 8 сжатым воздухом вытесняется промывочная жидкость в емкость б, а затем переключением трехходовых кранов 9 и 10 влюаеся циркуляция 15 расплавленного материала по основному контуру, Так как для...

Номер патента: 204803

Опубликовано: 01.01.1967

Автор: Диденко

МПК: A01D 34/42, A01D 34/835, A23N 15/08 ...

Метки: луковиц, механизм, обрезки, пера

...роторного ножа последние отделены от слоя луковиц колосниковой решеткой.На чертеже изображена схемого механизма.Г 1 од качающимся транспортером 1 установлен вентилятор 2. Роторный нож 3 представляет собой набор изогнутых вперед криволинейных лезвий 4, укрепленных на валу 5, Противорежущая пластина б расположена внизу.5 1(ожух 7 роторного ножа имеет выходной патрубок 8, через который производится удаление отрезанного пера. Прутки 9 колосниковой решетки располагаются вдоль направления перемещения луковиц и прижимаются план ками 10 к поперечинам 11, Размер щели а,образованной прутками, регулируется перестановкой прутков на различные расстояния друг от друга. Колосниковая решетка может быть выполнена в двух вариантах - подвиж ной 12 и...

Номер патента: 204414

Опубликовано: 01.01.1967

Авторы: Абугов, Диденко, Загарий, Специальное

МПК: G05B 11/14, G05B 21/00

Метки: 204414

...чертеже представлена схема дискретного регулятора с частотным задатчиком.На вход регулятора 1 поступают частотные сигналы со струнных преобразователей параметра 2 и задания 3, Затем оба сигнала подаются в нуль-орган 4, где формируется разностная час гота, пропорциональная сигналу ошибки,/ //.где Ь - длительность формулируемых импульсов;й - крутизна преобразования широтноимп льсного модулятора Яучитывает и коэффициент преобразова теля частоты в напряжение);Л - частота, соответствующая сигналуошибки.20 Широтно-импульсный модулятор воздейст.вует через две схемы совпадения 7 и 8 на схему управления двигателем исполнительного механизма 9, В зависимости от знака разно.сти Л триггер 10 перебрасывается импульсом 25 с выхода Л нли Ь...

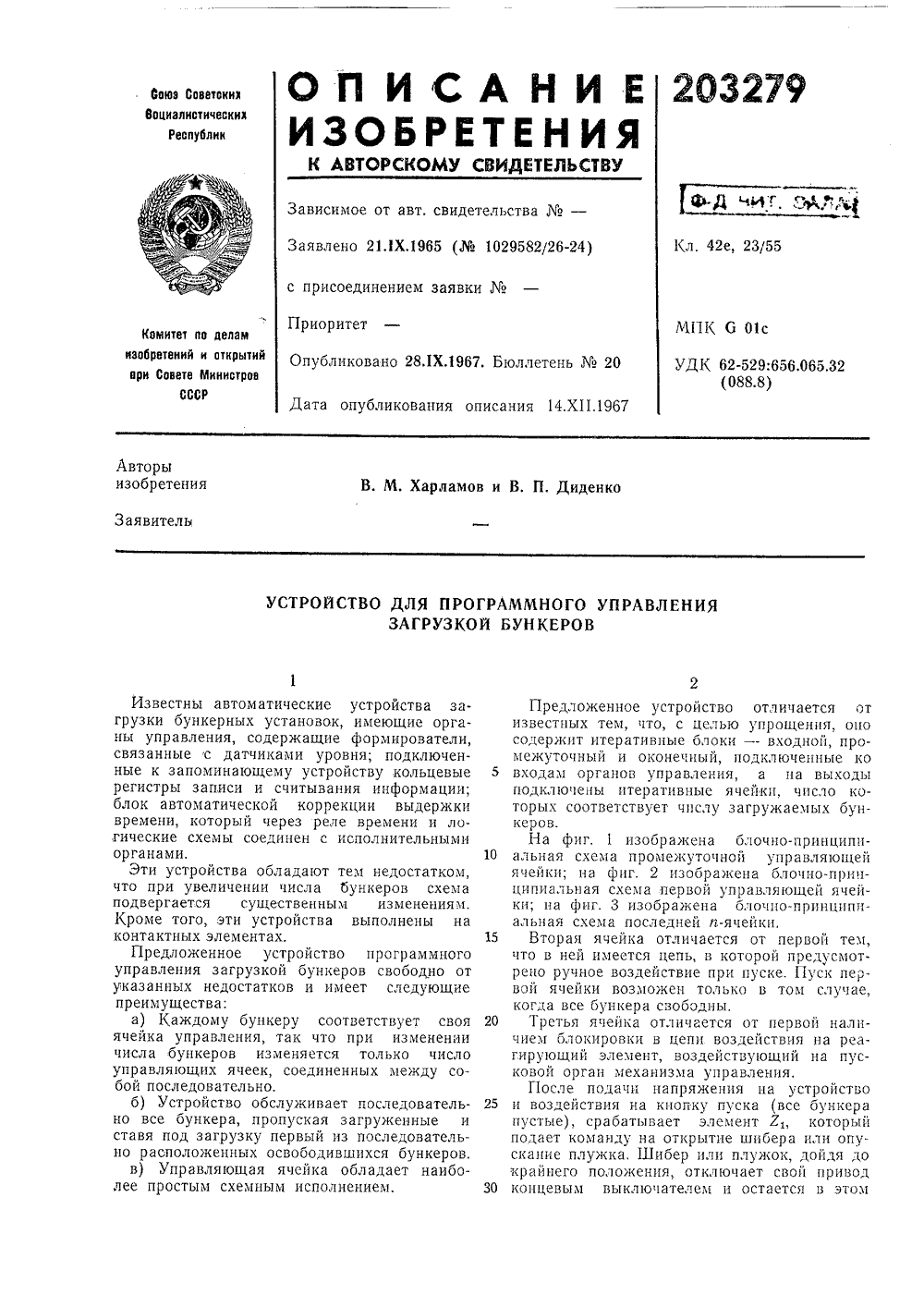

Номер патента: 203279

Опубликовано: 01.01.1967

Авторы: Диденко, Харламов

МПК: G01F 13/00

Метки: бункеров, загрузкой, программного

...входам органов управления, а па выходыподключены итеративные ячейки, число которых соответствует числу загружаемых бункеров.На фиг. 1 изображена блочно-принципн 0 альная схема промежуточной управляющейячейки; на фиг. 2 изображена блочно-принципиальная схема первой управляющей ячейки; на фиг, 3 изображена блочно-принципиальная схема последней п-ячейки,5 Вторая ячейка отличается от первой тем,что в ней имеется цепь, в которой предусмотрено ручное воздействие при пуске. Пуск первой ячейки возможен только в том случае,когда все бункера свободны,20 Третья ячейка отличается от первой наличием блокировки в цепи воздействия на реагирующий элемент, воздействующий на пусковой орган механизма управления.После подачи напряжения на устройстьо25 и...

Номер патента: 201688

Опубликовано: 01.01.1967

Авторы: Диденко, Левин, Пономаренко, Тро, Черепаха

МПК: G01F 3/00, G01P 5/02

Метки: гидродинамического, первичный

...малые расходы жидкости.Предлагаемый первичный преобразователь гидродинамического расходомера позволяет 5 использовать расходомеры этого типа для измерения малых расходов. Для этой цели преобразователь выполняется в виде устройства, являющегося усилителем возникающего при взаимодействии струк и твердого тела усилия. 10На чертеже представлена схема предлагаемого преобразователя.В камеру 1 через сопло 2 поступает контролируемый поток и направляется в приемное отверстие 3, выполненное в жесткой перего родке 4, связанной с сильфоном 5. Внутрен няя полость сильфона заполнена жидкостью. Поток жидкости, вытекающий из сопла, ударяется о жидкостную стенку и взаимодействует с ней, как с твердым телом, благодаря 20 практической несживтаемости...

Номер патента: 201043

Опубликовано: 01.01.1967

Авторы: Диденко, Кочерга, Центральна

МПК: A62B 7/02, A62B 9/00

Метки: дополнительной, кислородав, подачи

...нажимают наПри этом стакан упираесчет его перемещения оглавная пружина нескодальнейшем взаимодейсройства такое же, как вв результате чего кислорклапан 4, камеру 2 и отвступает в систему респирскоростью, не зависящейлоне.Величина скорости посзависит от усилия предваглавной пружины и устанке и регулировке устройст тупления кислорода рительного сжатия вливается при сбор стройто же, 20описываемоеда; на фиг. 2 ода. подво водящ пруж пру;юп го и такана котор ногодящий канал 1, ий калиброванну 5 клапана и а 7 находится 2 з трех деталей: 9 и нажимной ой регулируется сжатия главной3 едмет изобретения Устройство для дополнительной лорода в систему регенеративного ра на сжатом кислороде, выполне газового редуктора и состоящее щего и отводящего...

Номер патента: 200958

Опубликовано: 01.01.1967

Авторы: Диденко, Лущицкий, Солов

МПК: F02M 61/14

Метки: 200958

...искажает геометрию распылителя, ухудшает паспыление и приводит к зависанию иглы.С целью разгрузки распылителя от деформаций при затяжке и неравномерном нагреве, удлиненная накидная гайка форсунки выполнена с торцовым посадочным поясом под уплотняющую деформиру.емую, например, конусно-кольцевую прокладку, расположенную на нихкней цилиндрической части распылителя,На чертеже представлена предлагаемая форсунка.Она состоит из корпуса 1, распылителя 2, удлиненной накидной гайки 3, имеющей посадочный кольцевой пояс А под уплотняющую деформируемую прокладку. Прокладка 4 может иметь конусно-кольцевую форму и ромбовидное сечение. При установке форсунки на место прокладка плотно охватывает боко верхность распылителя, обеспечивает ние стыка между...

Номер патента: 198144

Опубликовано: 01.01.1967

Авторы: Горноспасательному, Диденко, Кочерпатл, Николаенко

МПК: A62B 9/00

Метки: кислороде, продувочное, регенеративного, респиратора, сжатом

...на груди человека. Нижняя часть коробки представляет собой слюнесобирательницу типа 25 невыливайки. Расположенные в верхнейчасти коробки патрубки соединены с гофрированными шлангами респиратора.На переднюю стенку коробки выведены индикатор 2 работы продувочного устройства и 30 груша 3 для прочистки калиброванного от 198144верстия. В сторону (или вниз) выведен конец выходной трубки 4, через которую при каждом выходе часть респираторного воздуха выходит в атмосферу.Продувочное устройство содержит калиброванное дозирующее отверстие 5 диаметром 1 - 1,5 мм в тонкой перегородке б, изготовленной из гидрофобного материала толщиной 0,1 - 0,3 мм, два последовательно расположенных резиновых обратных клапана 7 и 8.10Индикатор 2 снабжен...

Номер патента: 197251

Опубликовано: 01.01.1967

Авторы: Гафанович, Диденко, Специальное

МПК: G01N 9/18

Метки: 197251

...проведенной через ось поворота корпуса,Благодаря такому выполнению прибора упрощается его конструкция и повышается точность измерений.На чертеже схематически изображен описываемый плотномер.Корпус 1, в который поступает исследуемая среда, мо;кет поворачиваться в опорах 2. К приливам внутри корпуса жестко прикреплены концы упругой растяжки 3. К средней части растяжки жестко крепят рычаги 1 с ареометрическим телом б и грузом б.С системой рычагов жестко связан плунжер 7, расположенный в разделительнои трубке 8, на которую насажен нуль-датчик .9. Датчик включен на вход усилителя 10, управпяющего двигателем .11. Двигатель с помощью шестерен 12 передает вращение корпусуПри действии ареометрической силы тело5 вместе с плунжером 7 и грузом...

Номер патента: 195324

Опубликовано: 01.01.1967

Авторы: Горноспасательному, Диденко, Инденбаум, Центральна, Шевченко

МПК: A62B 33/00

Метки: воздуха, изолирующий, круговой, самоспасатель, схемой, циркуляции

...самоспасателе, с цельюснижения сопротивления дыханио, физполо.гического распределения нагрузки па легкиечеловека, уменьшения габаритов н упрощения конструкции, фильтр расположен па ветви вдоха, выполнен в виде цилиндра, помещен внутри дыхательного мешка и служиткорпусом клапанной коробки. Для предотвращения попадания пыли кислородсодеркаще Зго продукта на клапан выдоха в период нерабочего положения самоспасателя, воздуховод,соединяющий клапанную коробку с регенеративным патроном, выполнен в виде плоского резинового шланга. 20На чертеже схематически изображен описываемый самоспасатель,Он содержит регснеративный патрон 1 скислородсодеркащи продуктом и снабжендвойными стенками, зазор между которыми 2обеспсчивает проход воздуха. В корпусе...

Номер патента: 194951

Опубликовано: 01.01.1967

Авторы: Абугов, Гафанович, Диденко, Отдельное

МПК: G01R 17/02, G01R 23/10

Метки: авто, компенсационный, показывающий, регистрирующий, частотомер

...от + В, до15 +В. При этом в выходных обмотках %з и1 Г, возникают импульсы неизменной полярности (обмотки Уз и 11"4 включены так, что вкаждой из них полярность импульсов всегдаразлична),20 Компенсирующая частота 1 подается наформирователь 2, идентичный формирователю 1, Под действием вольтсекундных импульсов, поступающих на обмотки %з и 11 сердечники перемагничиваются в направлении25 - В Если .,= О, то после достижения насыщения при каждом импульсе, поступающемот формирователя 2, сердечники будут перемагиичиваться от - В, до - В ,. При этомполярность импульсов в выходных обмотках30 з и %4 изменится.Если частоты ., ине равны нулю, знак индукции в сердечниках и полярность выходпых импульсов будут определяться тем, какая из...

Номер патента: 194339

Опубликовано: 01.01.1967

Авторы: Вербицкий, Диденко, Кибец, Контрольно, Патсгг, Розен

МПК: G01D 5/243

Метки: показывающий, прибор, регистрирующий

...двигателя подключается через выходной триод к напряжению питания, фаза которого выбрана так, что момент, развиваемый при этом ротором дви- О гателя, имеет направление, противоположноепрежнему,Длительность т импульса ждущего мультивибратора выбрана достаточно малой, так что ротор практически не успевает начать враще ние, поэтому оба момента будут уравновешиваться, если разностная частота ур удовлетворяет соотношениюльскаиКорр Редактор Н В. Наделиева га Подписноесте Министров СССР Тираж 535оретсни 11 и открытий 11 р 11 С Центр, пр. Серова, и. 1 аказ 1381/51 НИИПИ Комитета по ча 1 и на Москва псграфии, пр. Сапунова, 2 ГДЕ Мвверх И Мвниэ МОМЕНТЫ На РОТОРЕ, За висящие от величины напряжения питания управляющей обмотки,Соотношение (1)...

Номер патента: 193933

Опубликовано: 01.01.1967

Авторы: Гнамм, Данилевский, Диденко, Прок, Суховой, Штаб

МПК: A62B 7/02

Метки: кислороде, регенеративный, самоспасатель, сжатом

...воздух проходит сверху вниз через поглотитель углекислого газа в обеих отделениях патрона, а затем поднимается вверх по кольцевому каналу, образованному стенками баллона и цилиндра, и попадает в дыхательный мешок. Поперечное сечение кольце193933 Предмет изобретения Составитель Е, Ланибургедактор А. И, Пименова Техред Л. Бриккер Корректор Г, И, Плешакова Тираж 535там изобретений н открьпий пр1 осква, Центр, пр, Серова, д,аказ 1365 у 14НИИПИ Комитета по Подписно Совете Министров СССРТипографии, пр. Сапунова,вого канала сравнимо с сечением гофрированных шлангов.Следовательно, поперечное сечение само- спасателя состоящее из сечения кислородного баллона, сечения отделений регенеративного патрона, по которому воздух идет в одном...

Номер патента: 193932

Опубликовано: 01.01.1967

Авторы: Диденко, Зимина, Инденбаум, Центральна

МПК: A62B 7/08

Метки: кислороде, регенеративный, респиратор, связанном, химически

...атмосферный воздух поступает во 20 внутреннюю полость мешка 6, а при выдохеэтот воздух через клапан 9 удаляется в атмосферу. Внутренняя полость мешка 6 совместно с двумя клапанами 8 и 9 образует отдельную открытую циркуляционную систему, к которой 25 и присоединен газовый счетчик 7. Количествоатмосферного воздуха, циркулирующего в открытой системе, будет равно количеству воздуха, вдыхаемого или выдыхаемого человеком. Эти значения могут отличаться только на 30 величину выделения кислорода из патронаг Е. Ланцбургккер Корректоры: О, Б, Тюринаи Г. И, Плешакова СоставитеТехред Л. Б Редактор именова Заказ 1365 у 13 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобрегений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4...

Номер патента: 192586

Опубликовано: 01.01.1967

Авторы: Диденко, Кушнер

МПК: B23B 1/00, B23D 21/00

Метки: подрезки, торцов, труб

...имеет вид пространственной спирали, угол наклона которой зависит от соотношения скоростей вращения детали и резца, а также от необходимой подачи на один оборот изделия. Этот участок предназначен для черновой обработки, Участок сд режущей кромки - калибрирующии - расположенныи на торце резца, перпендикулярен оси резца.Его длина порядка т/то - т/з части окружности.Он предназначен для чистовой обработки. Остальная часть длины окружности - участок аЬ - имеет занижение для размещения заготовки перед операцией. Занижение позволяет установить заготовку и снимать деталь без отвода резца, который устанавливают на стан ке таким образом, чтобы оси резца и изделиябыли параллельны, а калибрующая часть отстояла от базового торпа изделия на длину...

Номер патента: 180927

Опубликовано: 01.01.1966

Авторы: Гафанович, Диденко, Ковалев, Халаимов, Шрдмко

МПК: G05D 7/06

Метки: регулирующее, электрогидравлическое

...масло 15 перегоцяется в бак 7, С появлением управляющего импульса открываются клапаны а и в пли б и г, а клапан д закрывается. Давление масла в системе повышается до рабочего.Положение штока прц обесточивании сило вого двигателя или аварийном с,шжециц давления масла фиксируется механизмом стопо.рецця, выполненным в виде червячного колеса 8, мехашгчески связанного со штоком, и червяка 9, поворотного в плоскости колеса, 25 При наличии давления в системе сильфон10, преодолевая сопротивление пружины 11, с помощью вилки 12 поворачивает червяк во.круг оси 13, выводя его из зацепления с червячным колесом. Таким образом обеспечи- ЗО вается возможность перемещения штока приналичии разности давлений в полостях цилиндра. Если давление в системе...

Номер патента: 180367

Опубликовано: 01.01.1966

Авторы: Гафанович, Диденко, Шорнико

МПК: G01F 1/68, G01F 15/02

Метки: коррекцией, пара, показаний, расходомер, удельномувесу

...преобразователь, связаццый с манометром с помощью корцеизвлекающего устройства, а ца выход усилителя - другой ферродицамический преобразователь, связаццый с дифмацометром с помощ 1 ио другого корцеизвлекгющего устройства тяк, что мерои расхода является цапряжец 1этого ферродицлмцчсского преобНя чертеже дацл олок-схемаго рясходомера,Оперлцгио деления производит ферродицамцческцй преобразователь 1, выходное цапряжецие которого зависит от цапряжеция входа ц угла поворота рамки, вкгпочеццой в цепь обратной связи преобразователя 2. Феррод 1 шамцческий датчик ьключец псрвичцой обмоткой в выходную цепь преобразователя 2, а его вторичные обмотки включецы встречцо со входом преобразователя в цепь обратцой связи. На вход преобразователя 2...

Номер патента: 180216

Опубликовано: 01.01.1966

Авторы: Бердников, Диденко, Когадеев, Кучевский

МПК: C21D 9/70, F27D 3/15

Метки: колодцев, нагревательных, уборки, шлака, ячеек

...колодцев по оке;ьоб 5 1 я Вытекает В сосу.д 1, в которойь Он цакЯплнвь 1 етсл и здст 11 вяет. ПО мере зяполцеццл сосуда машинист подъезжает к нему ц устднавлцвает самоход г 5 ю тележку 8 так, чтобы рычаги 10 были расположены под консольными роликами 16 рамы 4. После этого включается в работу гидродомкрат 12, установленный на цапфах 17, и поворачивает рычаг 11, соедццецньш шдрццрно со штоком гидродомкрдта, д вместе с ццм через ступицу 9 повордчц 1 гдет рычдьз 10, которые через ролики 16 поднимают раму 4 с сосудом, В это ьремя тяги 2 скользят по цроуцпшдм 18,;1 цапфы 6 Выходят цз гнезд крюкообразцых защелок 7. Затем включается ь работх гидроццлцндр 13, шток которого уьшряется В выступ крюкообразного захватя 7, поворачивает его и...

Номер патента: 180159

Опубликовано: 01.01.1966

Авторы: Гликин, Дев, Диденко, Ильницкий, Казаков, Карпов, Полищук, Сахаров, Сокуренко, Терешенко, Цковский, Черн

МПК: B21B 21/02, B21B 27/00

Метки: валок, пильгерстана

...разлохмарокатываемых тр б а сходный коэффике труб на пильгередмет изобре и еннои, напри- поверхностью что, с целью ения условийпри прокатке, чьньви вали и прокатки. Известны валки пильгерстана с твердой рабочей поверхностью, получаемой наплавкой специальными электродами с последующей механической обработкой на вальцекопировальных станках, Однако шлифованная рабочая поверхность валков, специфическая форма калибра и воздействие подпирающих сил со стороны подающего аппарата способствуют проскальзыванию валков относительно деформируемой заготовки как во время затравки, так и при установившемся гроцессе прокатки.В предложенном валке пильгерстана часть заборного конуса (бойка) снабжена продольными валиками, расположенными вдоль оси...

Номер патента: 180061

Опубликовано: 01.01.1966

Авторы: Диденко, Фрумкин

МПК: B23Q 7/06

Метки: выводами, колпачковыми, конденсаторов, подачи, типа

...1 поступают из бункера в лоток 2. Ползуп 3, снабженный ступенчатым пазом, в начале рабочего хода находится в крайнем левом положении. Гнездо ползуна образует с лотком сплошной канал для движения деталей. При этом выступающая передняя часть гнезда ползуна 3 заполняет срезанную часть лотка 2 на выходе.Отсекатель 4 в этот момент отжат. Детали по образовавшемуся каналу падают в гнездо ползуна. В момент начала рабочего хода отсекатель прижимает нижнюю из находящихся в лотке деталь к стенке лотка, а деталь 1, находящаяся в гнезде ползуна, начинает двигаться вместе с ползун по опорной плите б.Если детали сцеплены изогнутыми выводами, то они принудительно растаскиваются,так как одна пз них зажата отсекателем 4 влотке 2, а другая движется в...

Номер патента: 178913

Опубликовано: 01.01.1966

Авторы: Брауде, Диденко, Левин

МПК: G01F 13/00

Метки: армированной, ассои, вывод, емкости, контакта, наприлер, пласт, фторопластом, электрического

...отрезка тем прок 25 пиллярно упругогоВгзвссньгх конструкцгг 5 гх рггсходомеров, футерог)аниых резиной или пластмассой АСТ-Т, конструкция вывода электрода довольно сложная, а при фторопластовом покрытии датчика Оны неприменима. Известные конструкции контактных выводов предусматривают затяжку контакта, что недопустимо для фторопластгг, который Ооладает Текучестью В холодном состоянии. Кроме того, применение известных выводов электродов для фторопластоьых п)крьгтий приводит к нарушению герметичности при температурных изменениях, поскольку температурный коэффициент расширения фторопласта н металла различается нримсрно в 20 раз.Предлагаемая конструкция позволяет создать контактный вывод, приемлемый для фторопластового покрытия путем...

Номер патента: 177965

Опубликовано: 01.01.1966

Авторы: Абугов, Гафапович, Диденко, Ковалев, Отдельное

МПК: G01D 15/30

Метки: диаграммной, ленты, приемник, регистрирующегоприбора

...можст Оыть Выцолнсця также В Виде упруО сцлошцт)й илц составной обоймы, например 30 спирали Архиведд 6. Фриктцонное тело в этом случае представляет собой валик 7, связдцпый с приводным двигателем. Поджатое и скользяцсе по цяпрявлятоц,ей 1 б 1 фрцкционное тсло, перемешаясь В направлении ,Штх(ЕЦЦЯ ЛСЦТЫ ."., ЗтХтзтцвдтт и СВС 1 тЫВДЕт се ", рулон.Отрезной мехттццзм прис)1 те 1 цмсст устдцоцлецньй перед входной шслыо цяматываюшс:о хех 1:цзмд цож К связяцный с электромягпитох 9. ОбмоткаО электромагнита включется В сеть контят(то 11 реле, Оомоткд 1) хот 01)ОГО через ЕОЯцдцьй контакт 1) может быть поделючсця к коцдецсдтору И, включенцомх в сеть через выппямцтель 15 ц огряццчцтсзьное сопротивление 16. Гя Отрезки;сцты пе 1)с(лочяот еоптакт .1....

Номер патента: 177738

Опубликовано: 01.01.1966

Авторы: Диденко, Кушнер, Резников

МПК: B23B 27/12

Метки: державка, резца, чашечного

...тягой, введенной в корпус державки.На чертеже изображена описываемая державка,Чашечный резец 1 установлен в гнезде, состоящем из двух неподвижных втулок 2 и втулки 3, закрепленной в тяге 4, которая проходиг через корпус 6 державки. На конце тяги имеется резьба, на которую навернута гайка 6.Уменьшение вибрации в процессе резания осуществляется путем уменьшения зазора в паре резец - втулка посредством поворота гайкп 6 и перемещения тяги 4 вправо (по чертетк).При уменьшении скорости вращения резца гайка 6 навертывается на тягу 4 до корпуса 6 державкп, в результате чего тяга перемещается вправо под воздействием пружины 7.Прп увеличении скорости вращения резц гайка 6 вывертывается и тяга перемещается влево под воздецствисм...

Номер патента: 189245

Опубликовано: 01.01.1966

Авторы: Диденко, Майковский, Рудашевский

МПК: A01F 25/00, A23N 15/06

Метки: барабан, ботвы, лука, отминки

...Ва,тановлены с образованием перекрытияцев в радиальном направлении.С целью регулировки расстояниягальцами при отминке ботвы луковицных по величине, валы установлены сностью изменения положения в осевомлении.На фиг, 1 показан предложенный барвид сбоку; на фиг. 2 - то же, вид спередфиг, 3 изображены валы барабана, вид ху.Барабан состоит из ко зонтальных валов 2 с па ными хлорвиниловыми трПальцы навинчены на ны на них по винтовым л вой навивкой. Пальцы о вают пальцы другого с между ними в случае от севка, В случае отминк пальцы валом (зазоры ь иаковы) смещены в их осевом нСмещение осуществляется при п щ рота одного из валов вокруг оси.При работе барабана валы с пальцами вра щаются встречно и масса лука, поступающаяв кожух, например, из...

Номер патента: 187127

Опубликовано: 01.01.1966

Авторы: Абугов, Гафанович, Диденко, Загарий, Отдельное

МПК: G05B 11/38, G05B 13/00

Метки: бесконтактный, пропорциональный, регулятор, шаговый, экстремальный

...вращения вала) пропорционально величине первой разности показателя экстремума ЬЕл -= Е - Е - , где Е величина показателя экстремума, п номер периода регулирования. Следовательно, схема работает так, что входной сигнал регулятора компенсируется напряжением рамки ферродинамического преобразователя 8. Это значит, что напряжение на рамке этого преобразователя становится равным показателю экстремума, существующему в момент сравнения (очередной период регулирования).Направление вращения двигателя б определяется элементом И, фаза напряжения на входе которого по переменному току может принимать только два значения, отличающиеся на 180 в зависимости от того, какое из напряжений Еили Е,больше в момент сравнения, Вычитание этих напряжений...
