Номер патента: 1685287

Опубликовано: 23.10.1991

Авторы: Булгаков, Гурченко, Давыденко, Зыков, Староминский

МПК: A01D 17/10

Метки: выгрузной, корнеплодоуборочной, транспортер

...скребки 5 захватывают их и, благодаря движению полотна 1, поднимают вверх. При этом, поскольку каждый гребенчатый скребок 5 содержит по бокам в верхней части два штыря 6, то это позволяет скребкам 5 опираться на дополнительные цепи 7, в которые входят штыри 6. Дополнительные цепи 7 установлены на звездочки 8 большего диаметра, содержащиеся на приводном 2 и опорном 3 валах, причем 5 . соединены с ними жестко, поэтому числозубьев звездочек 8 и шаг цепей 7 должны быть подобраны так, чтобы линейные скорости Я полотна 1 и дополнительных цепей 7 были одинаковыми. Размеры звездочек 8 "О по существу определяют величину моментасопротивления поворотам гребенчатых скребков 5 под действием массы корнеплодов, Поддерживающие ролики 9 установлены...

Номер патента: 1684837

Опубликовано: 15.10.1991

Авторы: Давыденко, Митрофанов

МПК: H01Q 21/22, H01Q 3/26

Метки: адаптивная, антенная, решетка

...полезного сигнала 5 отсутствует управляющее напряжение и в БФВК поступает через открытый ключ 6 сигнал с выхода сумматора 3. При этом формируются минимумы диаграммы направленности (дН) ААР в направлении прихода помех, максимум - в направлении, задаваемом поступающими на установочные входы БФВК сигналами с выходов экстраполятора 9. В момент прихода мощного полезного сигнала классификатор наличия полезного сигнала определяет его присутствие и формирует управляющее напряжение для ключа 6 и стекового запоминающего40 устройства 8. Под воздействием этих сигналов ключ запирается и подает на управляющий вход БФВК нулевой потенциал, При этом процесс адаптации прекращается. Блок 7 фазовых дискримица торов на основании сигналов с выходов...

Номер патента: 1683141

Опубликовано: 07.10.1991

Авторы: Давыденко, Литвинов

МПК: H02K 19/06

Метки: реактивный, синхронный, электродвигатель

...выполнения элемента 4 с прорезями в центральной части и двумя отгибами 5 кромок прорези, На фиг.4 изображен вариант выполнения элемента 4 со сквозным вырезом и одним отгибом 5 кромки прорези.Ферромагнитные элементы 4, образующие пакеты 6 посредством Г-обрэзицх отгибов Б кромок прорезей жестко зафиксированы иа радиальных вцступах 3 иемэгиитной втулки 2,Пустоты между пакетами 6, э также вцрезы в элементах заполнены литейным иемагнитным материалом.Работа синхронного реактивного электродвигателя осуществляется следующим образом.Магнитный поток, создаваемый током обмотки статора, пронизцвает ротор, замыкаясь через тангенциальные участки ферромагнитных элементов 4, обтекая вырезц с одной или с двух сторон. За счет того, что магнитная...

Номер патента: 1676106

Опубликовано: 07.09.1991

Авторы: Белоусов, Варчук, Давыденко, Шомников

МПК: H04B 17/00

Метки: канала, связи

...всех регистров 17, в результате чего содержимое регистров передается в соответствующие счетчики 4. Через промежуток времени г 1, определяемый величиной задержки в первом элементе 13 задержки, управляющий импульс с его выхода подается на вход "Сброс" (гашение) всех регистров 17 и первый установочный вход триггера 16, благодаря чему триггер и все разряды регистров 17 устанавливаются в нулевое состояние. Длительность задержки т 1 выбирается такой, чтобы она была не менее времени, занимаемого перезаписью информации из регистров 17 в сцетчики 4, но не более периода следования импульсов 1 с выхода хронизатора 3, с тем,чтобы не препятствовать записи единицы в регистр 17, которая может поступить в начале очередного метеор- ного...

Номер патента: 1676017

Опубликовано: 07.09.1991

Авторы: Давыденко, Козлов, Литвинов, Шор

МПК: H02K 19/06

Метки: реактивный, синхронный, электродвигатель

...по оси в радиальном направлении эт вала к рабочему зазору, определяемой законом косинуса. Пакеты 2 с максимальной шириной тангенциальных участков 6 расположены ближе к валу, участки же с минимальной шириной - ближе к рабочему зазору (фиг.1).Синхронный реактивный электродвигатель работает следующим образом.Многофазная обмотка на статоре(не показана) создает в зазоре машины бегущее с синхронной скоростью магнитное поле. За счет магнитной несимметрии ротора возникает электромагнитный момент, приводящий ротор во вращение, Величина электромагнитного момента синхронной реактивной машины определяется отношением магнитных проводимостей по продольной и поперечной осям.Из пространственного распределения индукции продольного магнитного потока...

Номер патента: 1674391

Опубликовано: 30.08.1991

Авторы: Белоусов, Давыденко, Литовкин, Шомников

МПК: H04B 17/00

Метки: канала, связи

...подаются на входы до полнительных блоков 8 деления, осуществляющих деление этих показаний в цифровом виде, Одновременно показания счетчиков 4 и 4.1 поступают на входы установки соответствующих триггеров 7, и если 15 в счетчик 4 или 4.1 записана хотя бы одна единица, соответствующий триггер 7 устанавливается в единичное состояние, Результаты деления из блоков 8 подаются на соответствующие логарифматоры 9, кото рые осуществляют процедуру логарифмирования, и далее на первые входы элементов И 10. Если соответствующий триггер 7 установлен в единичное состояние, то на другом входе элемента И 10 присутствует единич ный сигнал и с выхода логарифматора 9 результаты вычислений поступают на вход сумматора 11 с усреднением. Если ни одной...

Номер патента: 1674113

Опубликовано: 30.08.1991

Авторы: Давыденко, Литвиненко, Мохор, Оленич, Труш

МПК: G06F 7/556

Метки: вычисления, функций

...для функций у у = )и (1 + х) справедливо соот 1 в у= йв хщ+ ;ги -(1 п +О, при а=0 10 1,прищ 1,Вычисление функции у = е" происходит при щ=1 иМ=О, функцииу=х", при а=а+ ( (щ - число отличное от О и 1) и 1 = 1, функции у=)и(1+х), при щ-Ои 1 =1, 15Формула изобретенияУстройство для вычисления функций у = е", у - х, содержащее первый коммутатор, о т л и ч а ю щ е е с я тем, что с целью расширения функциональных возможностей 2 за счет вычисления функции у = )и (1+ х), в него введены блок синхронизации, и - 1 (где и - разрядность аргумента) коммутаторов, (и -ф и)/2 блоков вычисления констант, (пф - и)/2 умножителей, (и - и)/2 25 сумматоров-вычитателей, и - 2 преобразователей кодов, (и -Зп + 2)/2 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ и комбинационный...

Номер патента: 1673740

Опубликовано: 30.08.1991

Авторы: Давыденко, Пыжанкин

МПК: F01N 7/08, F02B 37/02

Метки: внутреннего, газов, двигателя, подвода, сгорания, турбокомпрессору

...Преобразователь 9 импульсов сообщен при помощи диффузора 16 с турбокомпрессором (не показан).Устройство работает следующим образом.При выпуске отработавших газов из цилиндров двигателя через соответствующий патрубок, например 3, возникает импульс массы и волна давления, Волна давления движется по трубопроводу 7 со скоростью звука, а импульс массы - со скоростью движения отработавших газов, По достижению волной давления кольцевой щели происходит ее отражение в виде волны разрежения. В случае частичного прохождения волны давления за кольцевую щель по трубопроводу происходит ее отражение в смесительной камере преобразователя 9 импульсов и дальнейшего движения ее к турбокомпрессору не происходит, Отраженная волна разрежения движется в...

Номер патента: 1669828

Опубликовано: 15.08.1991

Автор: Давыденко

МПК: B65G 47/53

Метки: друг, другу, конвейер, конвейера, передачи, подающего, приемный, размещенные, углом

...рычага 23. закрепленного нэ раме 1 в средней его части посредством неподвижной оси 24, причем тяга 21соединяет верхний конец рычага 23 с шарниром 20, а тяга 22 - нижний конец рычага23 с нижним концом рычага 19.Такое соединение рычагов позволяетосуществлять поворот опор 15 и 18 на разные углы при одном ходе поршня цилиндра17. Штоки цилиндров 17 соединены со скалкой 25 для синхронности поворота опор 15и 18 обеих пар площадок 2 и 3 кэнтователя,причем скалка 25 шарнирно сгединена сконцами рычагов 16. Кроме того, на раме 1закреплена направляющая 26, по которойпосредством роликов 27, смонтировэннь хна подшипниках качения, и двух опорныхроликов 28, взаимодействующих с боковойповерхностью направляющей 26, перемещается каретка 29.На...

Номер патента: 1666510

Опубликовано: 30.07.1991

Авторы: Бугров, Давыденко, Зубец, Марапулец, Скрипниченко

МПК: C10B 25/20, C10B 25/24

Метки: загрузочных, коксовых, крышек, люков, печей, съема, установки

...на определенный угол вокруг оси штока, Это сложное пространственное движение совершается для того, чтобы в рабочем положении опустить, электромагнит 22 на крышку 3 загрузочного люка, над которым до съема крышки был установлен бункер 2 углезагрузочной машины, В транспортном, нерабочем положении устройства корпус б с электромагнитом поднимается рычажной системой привода в крайнее верхнее положение и отводится в сторону от выпускного отверстия бункера 2,В крайнем нижнем положении упор корпуса б ложится на кладку 5 верха коксовой печи, а электромагнит 22 - на крышку 3 загрузочного люка, В этот момент кривошип 21 привода 19 продолжает вращение, а тяга 18 благодаря пазу 20 совершает холостой ход, при котором все подвижные узль...

Номер патента: 1663210

Опубликовано: 15.07.1991

Автор: Давыденко

МПК: F02B 27/00

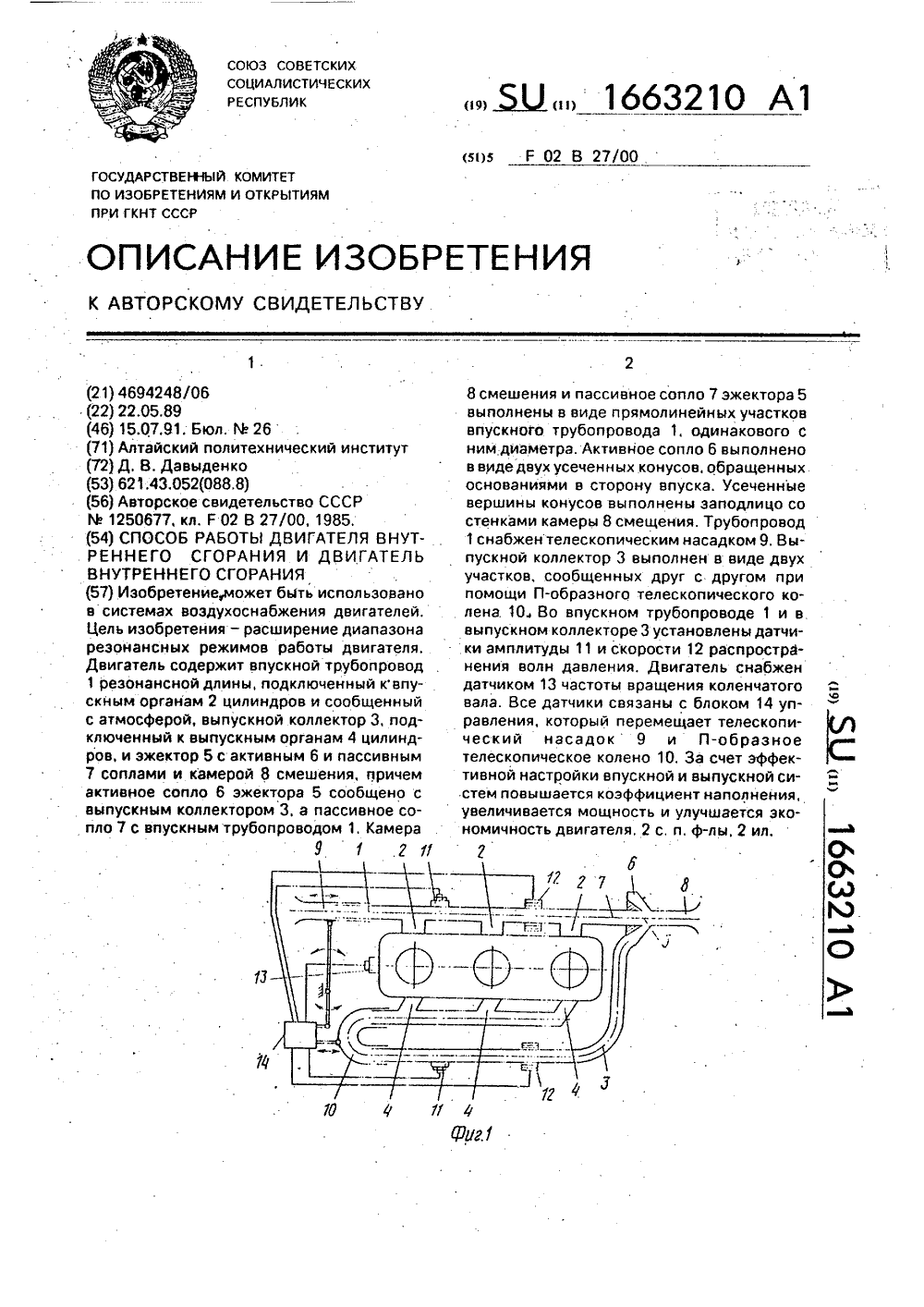

Метки: внутреннего, двигатель, двигателя, работы, сгорания

...отношения длин от единицы в любую сторону ухудшает качество системы впуска, что выражается в более низких амплитудах волн и более низком наполнении, однако в диапазоне 0,7 - 1,5 это ухудшение составляет не более 20%.Двигатель работает следующим образом. На такте впуска одного из цилиндров, например первого, его объем соединяется с обьемом впускного. трубопровода 1. В ре 10 зультате волна разрежения из цилиндра передается во впускной трубопровод 1 и распространяется по обе стороны к открытым торцам впускного трубопровода 1, Нт 15 открытых торцов волна разрежения отражается с переменой знака, т. е, волной давления и движется обратно к выпускным органам 2 цилиндров,20 Когда отраженная волна давления во впускном трубопроводе 1...

Номер патента: 1662474

Опубликовано: 15.07.1991

Автор: Давыденко

МПК: A23K 3/02

Метки: зеленой, массы, растений, силосования

...2,51 1,22 0,58 0,67 0,64 0,15(табл,2,). Из табл.2 видно, что консервирование горохово-овсяной смеси с использованием молочнокислой закваски с гидролизным сахаром способствует большему накоплению общего количества органических кислот и в первую очередь, молочной кислоты, чем в случае использования горохово-овсяной смеси, законсервированной по известному способу с добавлением мелассы: 2,20 - 2,27 и 1,40 - 1,50против 1,98 и 1,14 соответственно,П р и м е р 2, Дойным коровам в составе рациона скармливают силос, заготовленный с различными консервирующими добавками. Продуктивность коров, получающих силос, заготовленный с молсчнокислой закваской в смеси с гидролизным сахаром, возрастает и составляет в пересчете на 4 -ную жирность молока 14,6...

Номер патента: 1660186

Опубликовано: 30.06.1991

Авторы: Белоусов, Гинтс, Давыденко, Поляков

МПК: H04B 7/22

Метки: данных, метеорной, пакетной, передачи, связи, сети

...из- меренное через указанное время, поступает на входы делимого блока 6 и делителя блока 5, Одновременно на вход делимого блока 5 поступает пороговое значение амплитуды сигнала, т,е. минимальное значение, при котором обеспечивается нормальная работа оконечных блоков, а на вход делителя блока 6 подается значение первоначально измеренной амплитуды сигнала 01, Частное от деления с выхода блока 5 поступает на логарифматор 7 и далее на вход делимого бло.1860186 Формула изобретен ия Составитель Е. Сурина Редактор Е. Копчз Техред М.Моргентал Корректор Н. КорольЗаказ 1856 Тираж 402 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат...

Номер патента: 1655713

Опубликовано: 15.06.1991

Авторы: Горный, Давыденко, Кустов, Николаев

МПК: B23K 11/10, B23K 31/02

Метки: контактным, крепления, мостиков, площадкам, проволоки, резистивных

...при последующих операциях изготовления иэделий по сравнению с мостиками, приподнятыми над поверхностью подложки, 4 ил,Проволоку 1 сматывают с катушки 2 иподают на первую из контактных площадок3, вмонтированных в диэлектрическу,о основу 4, в плоскости ее поверхности и подуглом к межцентровой оси 5 площадок 3,При этом направление подачи проволоки 1должно проходить по касательной к умозрительно сформированной дуге прогиба мостика.Затем проволоку 1 прикрепляют к контактной площадке 3 с помошью рабочегоинструмента 6,после чего проволоку 1 изгибают до момента совмещения ее оси 7 сцентром второй контактной площадки 3 иосуществляют ее крепление,Участок проволоки 1, закрепленныймежду точками 8 и 9 (полными или сварными), образует мостик...

Номер патента: 1642118

Опубликовано: 15.04.1991

Автор: Давыденко

МПК: F16B 4/00

Метки: натягом, охватываемой, охватывающей, соединение

...6, обеспечивающий свободную установку диска на валу в необходимом положении, Шайбы в поперечном сечении могут быть выполнены в зависимости от требований эксплуатации и технологии изготовления.Соединение деталей с натягом осуществляется с помощью гайки 8, навинчиваемой на резьбовую часть вала в направлении к диску. При этом лепестки шайб как со стороны гайки, так и со стороны торца 7 вала сжимаются и изгибаются и кромки 5 взаимодействуют с посадочными поясками вала. Деформация лепестков происходит до тех пор, пока их наружные поверхности не установятся в плоскости боковой поверхности диска. С этого момента все усилие затяж ки от гайки передается на диск увеличения деформации шайб.Таким образом увеличения натяга в соединении не...

Номер патента: 1631643

Опубликовано: 28.02.1991

Автор: Давыденко

МПК: H01R 43/00

Метки: загрузки, колодку, контактов, механизм, размещения, шагу

...20 выполняется настойке 21,Механизм работает следующим образом.50Кассета 5 с набранными контактами6 устанавливается в паз направляющей7. Пружина (не показана) прижимаетконтакты к стенке подпружиненнойвилкой 8 зафиксированной в заданном955положении. Кассета 5 представляетсобой стержень трехгранной формы.Включается пневмопривод 4, перемещающий каретку 3 перпендикулярно расположению кассеты 5, При этом пластина 1 (самая длинная) проходит через призматический заход паза пластины 9 и отсекает необходимое количество контактов 6. При этом фиксатор (не показан) отходит от вилки 8.Группа контактов отодвигается натолщину пластинки, Каждая последующая пластинка отсекает по одномуконтакту отсеченной группы и отодвигает остальные на свою толщину...

Номер патента: 1628152

Опубликовано: 15.02.1991

Авторы: Давыденко, Литвинов, Старчеус, Шор

МПК: H02K 19/06

Метки: реактивный, синхронный, электродвигатель

...магнитное поле статора замыкаегся через ярмовые перемычки 4 ферромагнитных пакетов 1. Вследствие различия магнитных сопротивлений ротора по продольной и поперечной осям возникает синхронный реактивный момент, приводящий ротор во вращение, В синхронном режиме работы двигателя пространственные гармонические намагничивающей силы, а также магнитная несимметрия ротора предопределяют наличие высших гармонических в распределении поля в зазоре машины и, как результат, появление паразитн ых моментов.Магнитопровод двух смежных половин соседних выступов 3 образован из одинаковых пакетов 2, установленных с противоположной ориентировкой выступов 3, что приводит к увеличению магнитных сопротивлений потока высших гармонических (фиг, 3). Третья...

Номер патента: 1615409

Опубликовано: 23.12.1990

Авторы: Давыденко, Нечаев

МПК: F02B 27/00

Метки: v-образного, внутреннего, волнового, впускная, двигателя, наддува, сгорания

...двигателя с высокой нагрузкой, например при коэффициенте избытка воздуха менее 1,7 - 1,8, тяга 11 смещается вверх и открывает заслонку О. Отражательный трубопровод 9 оказывается подключенсимметрично относительно настроенных впускных трубопроводов 1 и 2, В открытом торце отражательного трубопровода 9 установлена заслонка 10, которая через тягу 11 связана с рейкой теплового насоса 12, а приводом 13 - с датчиком частоты вращения, Система обеспечивает увеличение коэффициента наполнения при высокой нагрузке двигателя и прирост расхода воздуха на 40%, 2 ил,ным к соединительному патрубку 8 и образует с ним тройник, служащий отражателем волн и заменяющий емкость-резонаторВ этом случае в трубопроводах 1 и 2, образующих отдельные резонансные...

Номер патента: 1609752

Опубликовано: 30.11.1990

Авторы: Бакалин, Давыденко, Федорова

МПК: C03C 8/02

Метки: покрытие, стали, эмалевое

...металла наносят способом пульверизации однимслоем толщиной 0,07-0,10 мм, послеочего высушивают при 40-60 С в течение 5-7 мин, а затем обжигают в течение 8 мин в камерной печи с принудительной циркуляцией воздуха,Свойства составов приведены втабл.:3,Таблица 2 Сы эм го Кр Карб ра 1,0 1,75 ятиокись анадияДиоксид т ана 51,0 2,5 0,8 8 9 П Двуокись цирконня КремнеземПосле 3,2 28,79еееееееее е 2,33,23ееееееееелфееел ельного смешения ы шихты плавят в 1100-1200 С в 6 м гранулируют ведва риомпонеигляхч и э нные кварцевых ттечение 1,а б л казат отот Температура обжига, СоИнтервал обжига, 0 СТермостойкость, С Кислотостойкость %, в 4%-ной уксусной кислоте 1 Целочестойкость %, в 10%-ном р-ре щелочиМодуль упругости, мН/мПрочность наудар,...

Номер патента: 1608361

Опубликовано: 23.11.1990

Автор: Давыденко

МПК: F01C 1/344, F04C 2/344

Метки: роторно-пластинчатая

...зами 8, выполненными со стороны корпуса 1 Каждый направляющий элемент 7выполнен в виде, по меньшей мере, двухпараллельно расположенных и смещенныхдруг относительно друга вдоль продольнойоси ротора 5 цилиндрических стержней 9,установленных в профилированных пазах 6ротора 5. В пазах 8 стержней 9 с возможностью радиального перемещения и образованием в корпусе 1 рабочих камер 10установлены разделительные пластины 11,при этом толщина стержня 9 больше ширины паза 6 под пластину 11,Машина работает следующим образом.При вращении ротора 5 часть пластин 11перемещается вместе со стержнями к центру,а другая часть - к периферии, Поскольку стержни 9 скользят в пазах 6 как внаправляющих, то заклинивания стержней вроторе 5 не происходит, как и пластин...

Номер патента: 1604833

Опубликовано: 07.11.1990

Авторы: Давыденко, Жуков, Коваленко, Липатов

МПК: C10B 27/04, C10B 31/04

Метки: газов, загрузке, коксовой, отвода, печи

...газовпри загрузке коксовой печи включающее телескопическую трубу для отвода 50 газа, смонтированную на углезагрузочном вагоне и состоящую из неподвижнойчасти, соединенной с вентиляционноочистной системой, подвижной части,съемного наконечника и фланцевого 55 разъема, размещенного между подвижнойчастью трубы и съемным наконечником,о т л и ч а ю щ е е с я тем, что,с целью повышения безопасности работ,фланцевый разъем выполнен под углом 5 160 фланце 17 съемного наконечника 5. При. водные концы рычагов 24 попарно соеди иены с траверсами 27 и посредством цепей 28 и тяг 29 связаны с приводами 16 принудительного раскрытия зажимов 14 и 15, установленными на площадке портала.Устройство для отвода газов работает следующим образом.Углезагрузочный...

Номер патента: 1601761

Опубликовано: 23.10.1990

Автор: Давыденко

МПК: H04B 17/00

Метки: канала, связи

...распознает заданную кодовую комбинацию, содержащуюся во входном сигнале, на его выходе формируется импульс, поступающий на первый установочный вход триггера 16. На выходе последнего вследствие этого формируется единичный сигнал, поступающий на один из входов второго элемента И 18, При приходе единичного сигнала на другой вход второго элемента И 18 с выхода первого элемента И 14 на выходе второго элемента И 18 образуется импульс, поступающий на входы считывания всех регистров 17, в результате чего показания регистров передаются в соответствующие и+1 счетчики 4. Через промежуток времени т 2, определяемый величиной задержки в первом элементе 13 задержки, управляющий импульс с выхода этого первого элемента 13 задержки подается на входы...

Номер патента: 1599568

Опубликовано: 15.10.1990

Авторы: Давыденко, Нечаев

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...и ресивера,мт - число цилиндров;и - номинальная частота вращеДЬния вала двигателя, с- . 35Система работает следующим обра" зом.На такте впуска одного из цилиндров возникает импульс разрежения, который движется к открытому концу впускных трубопроводов 3 и 4, от которых одновременно отражается волной давления.Выполнение трубопроводов в соответствии с указанными выше соотношени 45 ями приводит к тому, что импульс давления не успевает возвратиться к органам газообмена цилиндров 2 до момента их закрытия, В результате возвращения импульса давления соответствует началу такта впуска следующего по порядку работы цилиндра в интервале 2050 поворота коленчатого вала (п.к.в.) после верхней мертвой точки (ВМТ). Подойдя к органам 55Система...

Номер патента: 1598188

Опубликовано: 07.10.1990

Авторы: Давыденко, Коничев, Разгуляев, Черненко

МПК: H04B 17/00

Метки: канала, связи

...задержанных в и элементах 9 задержки на время выполнения вычислений в сумматоре 8При выполнении условия-1 В - " (г) 1 М Ии;-И;., И;+соответствующего области регистрации недоуплотненных следов, на выходе 1-го блока 10 сравнения Формируется логическая единица, Если условие (2) не выполняется, что соответствует области регистрации переуплотненных следов, на выходе соответствующего блока 1 О сравнения Формируется логический ноль. Выходные сигналы и блоков 10 сравнения управляют работой коммутаторов 13, переключая выходы и элементов 9 задержки к входам первого дополнительного сумматора 14 или второго дополнительного сумматора 15 в зависимости от поступающих сигналов на управляющие входы и коммутаторов 13. На входы каждого,исумматора 11 по...

Номер патента: 1588917

Опубликовано: 30.08.1990

Авторы: Бова, Давыденко

МПК: F04D 29/40

Метки: двухвитковый, насоса, отвод, спиральный, центробежного

...последнего наружный каналы 4, 5. Корпус 1 снабжен крышкой 6, а в периферийной стенке 7 корпуса 1 в зоне расположения перегородки 3 по всей ее длине выполнена окно 8 с шириной не менее ширины наружного канала 5, герметично закрытое крышкой 6, жестко связанной с корпусом. Крышка 6 связана с корпусом 1 посредством сварки. Ширина и длина окна 8 выбирается с таким расчетом, чтобы в окно 8 при снятии крышки 6 проходил инструмент для обработки боковых поверхностей канала 5, наружной поверхности перегородки 3 и других доступных повехностей отвода.Устройство работает следующим образом.Поток перекачиваемой жидкости, выходящий из рабочего колеса, собирается во внутреннем 4 и наружном 5 каналах и далее поступает в напорный патрубок 2. Выполнение...

Номер патента: 1581370

Опубликовано: 30.07.1990

Авторы: Давыденко, Кабисов, Лакомкин, Тарновецкий

МПК: B01J 2/30

Метки: растворами, сыпучих

...3 подается в полую торцовую крышку 7, являющуюся газовым коллектором, откуда поступает во все остальные полые грани трапеции 8 - 10 сопла и выходит из них, 15 20 ную нижней гранью 9 трапеции. Это достигается тем, что патрубок 4 размещен в плане за пределами этой грани, При попадании струек раствора на пневматическую поверхность происходит взрывное дробление раствора с образованием аэрозоля (капли размером до 10 мкм), который частично транспортируется струей нижней грани 9 на поверхность сыпучих материалов. За счет того, что свободные концы насадок 11 размещены в плане на прямой, параллельной основанию нижней грани 9, создаются одинаковые условия распыла для всех струй, стекающих с насадок 11, и образуется однородный аэрозольный факел...

Номер патента: 1576669

Опубликовано: 07.07.1990

Авторы: Бережной, Давыденко, Кандаурова

МПК: E03D 1/30

Метки: бачок, смывной

...4 раза выше гидростатическо.го усилия от поплавка. Сопоставляязту цифру с п,1, можно сделать вывод,что плечо Ь пружины при закрытомклапане должно быть в 2,54,5 раэбольше, чем при открытом клапане, вовсяком случае отношение должно бытьбольше единицы,Уточнение отношения плеч возможнона основе экспериментальных данныхпо износу клапана и данных по оптимальному усилию поджатия клапана.На Фиг. 3 изображен возможныйвариант изготовления клапана, гдекронштейн 2 выполнен с пазом 20 с целью предотвращения западания верхнего конца пружины 10 в одном из,крайних положений, а в целом применениепаза позволяет перемещать ось 1 9 пружины 10 на более значительное расстояние от оси 9 рычага и, следователь76669 6противодействует пружина 10, поэтому...

Номер патента: 1575064

Опубликовано: 30.06.1990

Авторы: Виноградов, Давыденко, Дыбан, Захаров, Маев, Мазур, Сударев

МПК: F28F 13/06

Метки: интенсификации, конвективного, теплообмена

...чертеже представлена схема те-. чения теплоносителя согласно пред,лагаемому способу.В схеме течения теплоносителя можно выделить следующие основные проц ессы: 1 - течение теплоносителя в одводящем канале, 2 - радиальное ентростремительное течение (сходяаяся веерная струя), 3 - поворот отока в полюсе струи, 4 - течение еплоносителя в осевой круглой струе, 20- взаимодействие осевой круглой труи с поверхностью теплообмена,Способ интенсификации теплообмена аключается в следующем.Перед подачей теплоносителя к 25 еплообменной.поверхности организуют адиальное центростремительное течение 2 в виде сходящейся веерной труи, параллельной теплообменной поерхности. Затем в полюсе веерной труи осуществляют поворот 3 теплоносителя в сторону...

Номер патента: 1567238

Опубликовано: 30.05.1990

Автор: Давыденко

МПК: B01D 19/02

Метки: гашения, пены

...пузырьки, образующие пену, частично разрушаются под действием избыточного давления внутри них. Далее газопенный поток поступает в камеру смешения 6 и диффуэор 7, где процесс пеногашения осуществляется за счет разрушения воздушных пузырьков под действием трения о стенки и высокой скорости эжектируемой струи. Частично обеспененный поток из диффузора 7 выбрасывается в виде направленчой струи в емкость 1, где, ударяясь о свободные концы упругих стерж. ней 17, выполненных консольно, вызывает их турбулентную вибрацию, амплитуда которой на конце стержней 17 максимальна, за счет которой происходит частичное разрушение воздушных пузырьков. Перемещаясь далее, гаэопенный поток попадает на вибрирующие перфорированные диски 8, перемещающиеся...

Номер патента: 1564618

Опубликовано: 15.05.1990

Авторы: Давыденко, Литвиненко, Мохор, Оленич, Рогозин

МПК: G06F 7/556

Метки: вычисления, логарифмов

...подается ня третий вход сумматора результата со сдвигом на дВя разряда - О,0 100, и одновременно комбинация 1,0000 подается на информационные входы четвертого и пятого коммутаторов 1, на управляюпце входы которых подаются соответсгвенно 1-й, 2-й разряды мантиссы аргумента, равУ 011 1 1 й 1 Четвертый коммутатор закрывается а пятый открывается, на выгодах этих 53 коммутаторов появляются комбинации 00000, 1.0000, поступающие далее на первые входы первого и второгоумножителей 5, на вторые входы которых подаются константы 0.1010,0.1000. На выходах умножителей появляются комбинации 00000, О, 1000, подаваемые далее на входы четвертого и пятого преобразователей 4 кода, на выходах которых образуются комбинации в дополнительном коде 0,0000,...
