Цветков

Номер патента: 1020734

Опубликовано: 30.05.1983

Авторы: Дон, Купанов, Куцакова, Падохин, Поляков, Уткин, Цветков

МПК: F26B 17/10

Метки: инертных, кипящем, растворов, слое, суспензий, сушки, тел, эмульсий

...и патрубок 5 для вывода гаэовзвеси.Устройство работает следующим образом.5 В диффузор 1 загружают инертныетела 4 и через щель 2 подают теплоноситель для создания кипящего слояинертных тел 4, Высушиваемый материал (раствор, суспензию или эмуль сию) подают с помощью Форсунок 3. Вы-.сушенный материал вместе с теплоносителем выводят через патрубок 5 наразделение.Интенсивность процесса сушки за висит от равномерности распределениявысушиваемого материала на инертныхтелах 4. Максимальная производительность устройства достигается в,томслучае, если высушиваемый материал 20 распределяется равномерно на всехинертных телах 4. В противном случаеопределенная доля инертных тел 4 небудет участвовать в процессе и производительность аппарата...

Номер патента: 1020729

Опубликовано: 30.05.1983

Авторы: Воронин, Карпенко, Молотилкин, Соколов, Староверов, Цветков, Ягуд

МПК: F26B 3/12

Метки: пульп, распыливания, суспензий, форсунка

...с завихрителем Э 84 мм и углом с, 38-80 является рассека тель диаметром, равным 0,3-0,4 внутреннего диаметра в улки завихрителя.При углах наклона пластин д48- 60 обеспечивающих тангенциальную скорость потока большую, чем осевая сос тавляющая устанавливают рассекатели729 4 При шаге спирали менее 1,2 диаметра рассекателя, последний технологически трудно изготовить иэ пластины плавно изогнутым и без сварных швов, наличие 3 которых увеличивает гидравлическое со противление, При шаге спирали более 6 диаметров рассекателя - снижается эффективность закрутки осевой части потока пуль пые Ю. 3 1020с коническим (при о, = 4550 ) и шарообразным насадками (для углов о.50-60 ), воспринимающими гидравлический удар в.эане оси завихрителя,...

Номер патента: 1019668

Опубликовано: 23.05.1983

Авторы: Беккер, Казаков, Логинов, Мухин, Цветков

МПК: H04N 5/66

Метки: информации, отображения

...электродов экрана, приэтом формируется нечетная строкателевизионного иэображения. По окончании приема информации регистромчетных строк, он переходит в режимхранения и информация с его выходовпоступает на четные вертикальныеэлектроды, Формируя четную строкутелевизионного изображения, при этомрегистр нечетных строк переходитв режим приема следующей нечетной,строки Г 2.В данном устройстве формирование иэображения на экране происходит последовательно по одной строке, при этом интервал времени, через который происходит смена информации на вертикальных электродахэкрана, равен длительности однойстроки телевизионного изображения.40 недостатком описанного устройства является воэможность его применения только в телевизионных системах с...

Номер патента: 1018857

Опубликовано: 23.05.1983

Авторы: Бодриков, Морозов, Цветков

МПК: B30B 11/00

Метки: гидравлический, матричный, пресс

...и нижней поперечинами, на которых смонтированы прес- сующие плиты, компенсатор погрешностей изготовления составных частей пресса, а также гидропривод, компенсатор выполнен в виде размещенного между прессующей плитой и верхней поперечиной листа из термореактивной пластмассы. На фиг. 1 изображен гидравлический матричный пресс; на фиг. 2 - пресс в процессе отверждения термореактивной пластмассы.Пресс содержит станину 1 с верхней 2 и нижней 3 поперечинами, прессующие плиты 4 и 5 с электронагревателями 6 и 7, одна из которых опирается на плунжер 8 гидропривода 9. Между прессующей плитой 4 и поперечиной 2 размещен компенсатор О в виде листа из термоактивной пластмассы, например матричный материал МПМ,2 по ТУ 81-05-30-2. При необходимости...

Номер патента: 1016803

Опубликовано: 07.05.1983

Автор: Цветков

МПК: G06K 15/06

Метки: механизм, печатающий

...барабан, .ными пазами 2, молоточки 3, электрона цилИндрической поверхности которо- магнит 4, подпружиненная тяга 5, лиго размещены выпуклые знаки (литеры) тероносители в форме параллелепипеи молоточки, а между барабаном и мо- о да 6, шестерню 7, подпружиненные оселоточками.размещается бумага. При держатели 8, фиксирующие собачки 9, ударе молоточка на бумаге появляется зубчатую рейку 10 с возвратным упоотпечаток буквы или цифры 1. ром 11Недостатком этих устройств являет- Печатающий механизм работает слеся то, что при увеличении количества 15 дующим образом. литер на поверхности барабана, увели- . При смене знака на каком- нибудь чивается его диаметр, а соответствен- литероиосителе 6 включается электро- но, снижается его. быстродействие....

Номер патента: 1016294

Опубликовано: 07.05.1983

Авторы: Бондаренко, Кабачник, Малахова, Цветков

МПК: C07F 9/50

Метки: алкилфенилфосфинов, вторичных

...в атмосфере инертного газа с последующим алкилированием образующегося фенилфосфида щелочного металла алкилгалогенидом при 10-60 ОС.В качестве биполярного апротонного растворителя желательно использовать диметилсульфоксид.Кроме того, могут использовать в качестве биполярного апротонного растворителя диметилформамид или гЕксаметапол, причем в этом случае рбработку фенилфосфина щелочью ведут в присутствии безводного поташа,Исходный фенилфосфин является слабой кислотой, поэтому для получения его соли испольэуют сильные основания щелочные металлы или магнийорганические соединения ) в инертных органических растворителях или в жидком аммиаке. Растворители должны быть безводными, так как Фенилфосфид легко гидролизуется водой.Преимущество...

Номер патента: 1016293

Опубликовано: 07.05.1983

Авторы: Бондаренко, Кабачник, Малахова, Цветков

МПК: C07F 9/50

Метки: диалкилфенил(алкилдифенил)фосфинов

...водой.Преимущество ДМСО, как растворителя, заключается в том,что его использование дает возможность для получения Фосфидов применять в качестве основания водную щелочь, так как в этом растворителе алкилфенил Гдифенил)фосфины являются более сильными кислотами, чем вода. Поэтому их соли (Фосфиды ) ие гидролизуются или слабо гидролизуются водой в этих условиях. Использование безводного потаща, как водоотнимающего средства, взятого в эквимолярном количестве по отношению к содержащейся. в реакционной смеси воде, позволяет получать целевые продукты с высоким выходом также и в ДМФА и ГМФТА.Предлагаемый способ позволяет упростить процесс получения диалкилфенил(,алкилдифенил )фосфинов за счет исключения щелочного металла, абсолютных...

Номер патента: 1016292

Опубликовано: 07.05.1983

Авторы: Бондаренко, Кабачник, Цветков

МПК: C07F 9/50

Метки: дифенилфосфинокарбоновых, кислот

...а также 35 тели, как жидкий аммиак, диоксан,в длительном нагревании (7 ч) при вы- тетрагидрофураи. Растворители должсокой температуре (130 С). ны быть безводными, так как дифенилНаиболее близким к изобретению по Фосфид легко гидролизуется водой,технической сущности и достигаемому Преимущество ДМСО как растворитерезультату является способ получения 40 ля заключается в том, что его испольИ-дифенилфосфинокарбононых кислот, . эование дает возможность для получезаключающийся в том, что дифвнилхлор- . ния Фосфида применять в качестве осФосфин обрабатывают металлическим ка" нования водную щелочь, так как в этомлием в абсолютном диоксане при кипя- Растворителе дифенилфосфин являетсячении реакционной смеси в атмосфере 45 более сильной кислотой,...

Номер патента: 1016291

Опубликовано: 07.05.1983

Авторы: Бондаренко, Кабачник, Малахова, Цветков

МПК: C07F 9/50

Метки: диалкилфенилфосфинов

...(щелочные металлы или литий- и магнийорганические соединения) в инертных растворителях или в жидком. аммиаке. Растворители должны быть безводными, таккак фосфиды легко гидролизуются водойПреимущество ДМСО как растворителя заключается в том, что его использование дает воэможность для получения фосфндов применять в качестве основания водную щелочь, так как в. этомрастворителе фенилфосфин и алкилфенилфосфины являются более сильнымикислотами, чем вода, и поэтому их соли (фосфиды) не гидролизуются илислабо гидролизируются в этих условиях.ДМСО является наилучшим растворителем. Вследствие наличия в реакционной смеси довольно значительного количества воды (два эквивалента щелочного раствора), другие биполярные апротонные растворители менее...

Номер патента: 1015946

Опубликовано: 07.05.1983

Авторы: Егерев, Легконравов, Оржель, Цветков, Широков

МПК: B21B 37/74

Метки: охлаждающей, подачей, смазочно, эмульсии

...второму входу третьего масштабирующего блока 22 подсоединен задатчик25 интенсивности расхода эмульсии наполосу, выход первого масштабирующегоблока 20 подсоединен к первым входампервого и третьего сумматора 26 и 27,выход второго масштабирующего блока21 подсоединен к первому входу второго сумматора 28, выход третьегомвоштабирующего блока 22 подсоединен к первому входу седьмого сумма.тора 29, к вторым входам первого итретьего сумматоров 26 и 27 подсоединен выход задатчика 30 начальногорасхода эмульсии на. крайние эоны валка, к второму входу второго сумматора 28 подсоединен выход задатчика 31начального расхода эмульсии на среднюю зону валка, к второму входу седьмого сумматора 29 подсоединен выходзадатчика 32 начального расходаэмульсии на...

Номер патента: 445311

Опубликовано: 30.04.1983

Авторы: Агапеев, Березин, Дегтярев, Егоров, Еремин, Зайцев, Криворучко, Мурзин, Ничков, Окунев, Попов, Сахарова, Смоленцев, Цветков, Чижова, Чуянова

МПК: C08L 61/10

Метки: непрерывного, пресс-материалов

...непрерывно н замкнутом реакционном пространстве черезтри температурные эоны, где вначалеона нагревается за 1,5 мин от 20до .140 С, затем в течение последующих 2 мин температура поднимаетсядо 170 С, за счет тепла экэотермической реакции поликонденсации иполученная в результате смола охлаждается н течение 1-1,5 мин до80 ОС. В реакторе поддерживают давление до 20 ати. Охлажденную до 80 Ссмолу непрерывно выводят из реактора, частично отделяют надсмольнуюводу и смолу, содержащую 20+5 остаточной влаги с вязкостью 500+50 спзпри 80 С, и непрерывно со скоростью250 г/мин (15 кг/ч )подают в герметичное реакционное пространство.На распределенную тонким слоем смолу непрерывно наносят смесь сыпучихкомпонентов со скоростью 240 г/мии(,14,4...

Номер патента: 1014069

Опубликовано: 23.04.1983

Авторы: Симакин, Хузмиев, Цветков, Цебоев

МПК: H01J 65/04

Метки: безэлектродная, высокочастотная, газоразрядная, лампа

...этом уменьшение диаметра индуктора значительно ухудшает условия передачи высокочастотной мощности в разряд, зажигание и поддержание разряда затрудняются, в итоге надежность и КПД. лампы уменьшаются,Целью изобретения является увеличение надежности и долговечности лампы и повышение ее КПД при одновременном уменьшении размеров светящегося телаЭта цель достигается тем, что в гаэораэрядной лампе, содержащей заполненный рабочим газом замкнутый баллон иэ сптически прозрачного материала, снабженный цилиндрическим углубпением, предназначенным для размещения индуктора возбуждения высокочастотного газовогоразряда, баллон снабжен расположеннымсо сФороны углубления осевым полым цилиндрическим выступом, сообщаюшймся с внутренним объемом баллона, а...

Номер патента: 1013791

Опубликовано: 23.04.1983

Авторы: Былкин, Фальковский, Цветков

МПК: G01M 3/26

Метки: герметичность, испытаний

...двумя кожухами: кожухом с наддувом, охватывающим полостьнизкого давления, и кожухом с вытяжкой,"охватывающим полость высокого давления 123,Недостатками устройства являются егодороговизна, обусловленная применениемдорогостоящего радиоактивного источника иизмерительной аппаратуры, а также наличие опасного для обслуживающего персонала радиоактивного излучения,Цепь изобретения -. повышение беэопасности испытаний.Цель достигается тем, что устройстводля испытаний иэделий на герметичность,с 9 держашее камеру с вентилем на входе,разделяемую изделием на две полостивысокого и низкого давления, газодувку,791расположенную на выходе из полости низкого давления, и клапан избыточного давления, связанный с полостью низкого давления, снабжено прибором...

Номер патента: 1013524

Опубликовано: 23.04.1983

Авторы: Кретов, Лозицкий, Плотников, Сысоев, Цветков

МПК: D05B 29/12

Метки: крепления, лапки, машине, прижимной, швейной

...на 4 подпружинена пружиной 10, один соединительную пласну крю" 25 конец которой входит в отверстие 11 ком на ее свободном конце, и го. в державке, а второй упирается в ризонтальную ось, размещенную на выступ пластины. Благодаря П-обсъемной подошве и удерживаемую крюч- разной форме верхней части пластины ком соединительной пластины 2.пружина не мешает выполнению операВ этом приспособлении Фиксация по ций по замене подошв лапки. Свобод 30дошвы лапки обеспечивается за счет ный конец 12 пластины Ч проходит че.". упругости выступа державки. При этом рез открытый паз 13, выполненный в выполнение съема подошвы затруднендержавке 1. На этом конце имеется так как подошву необходимо с опре- крючок 14, охватывающий ось 3 усделенным усилием...

Номер патента: 1012896

Опубликовано: 23.04.1983

Авторы: Грюнер, Цветков

МПК: A61B 17/11

Метки: аппарат, сшивающий, хирургический

...и механизм подачи толкателя 2) .Недостатком этого устройства является трудоемкое ненадежное удаление вырезанных элементов ткани из полого органа.Цель изобретения - надежное удаление вырезанных элементов ткани из полого органа.Указанная цель достигается тем, что, в хирургическом сшивающем аппарате, содержащем скобочный корпус, упорную часть с головкой, выполненную в виде скобы с направляющими для скобочного корпуса, магазин с пазами для скобок, толкатель скобок с лепестками, которые частично расположены в пазах магазина, нож со стержнем, механизм сближения упорной части и12896 5 10 15 20 25 30 35 40 45 скобочного корпуса, механизм подачи ножа со стержнем и, механизм подачи толкателя, в головке упорной части выполнено гнездо, в котором...

Номер патента: 1012372

Опубликовано: 15.04.1983

Авторы: Александров, Безлепкин, Беляев, Воронина, Хомяк, Цветков, Щедрова

МПК: H01J 61/09

Метки: лампа, спектральная

...ди .сЗ = 0,83 - 0,95 диНа Фиг. 1 показана конструкцияпредлагаемой спектральной лампы; наФиг. 2 - узел Е.на Фиг. 1.Лампа имеет стеклянную цилиндрическую колбу 1 с плоским окном 2, которое Обладает прозрачностью в спектральном диапазоне 0,21-3,0 мкм. Междуанодом 3, полым катодом 4, на внешнейповерхности которого выполнен бурт 5расположен керамический изолятор б, 50установленный на центрирующих слюдяныхдисках 7. Керамические изоляционные,трубки 8 собраны на выводах 9 основа-ния 10. При питании лампы импульсами тока,между полым катодом 4 и анодом 3 инициируется тлеющий разряд. Механизмразряда аналогичен при питании постоянным током. При бомбардировке положительными ионами внутренней полостикатода в канале разряда образуютсяпары атомов...

Номер патента: 1011652

Опубликовано: 15.04.1983

Авторы: Бондаренко, Кабачник, Малахова, Цветков

МПК: C07F 9/50

Метки: полидифенилфосфиноалканов

...в среде биполярного апротонного растворителя в атмосфере инертного газа при температуре 18- 20 ОС с последующим алкилированием образующегося дифенилфосфида щелочного металла полигалоидалканом при температуре 20-50 С,8 качестве биполярного апротонного растворителя желательно использовать диметилсульфоксид ДМСО).Кроме того, в качестве биполярного апротонного растворителя могут быть использованы также диметилформамид ДМФА ) гексаметанол ГМФТЯ) или диметилацетамид ДМАА), причем при использовании этих растворителей процесс ведут в присутствии безводного поташа.К отличительным признакам способа относится использование в качестве щелочного агента концентрированного водного раствора щелочи, в качестве растворителя - биполярного апротонного...

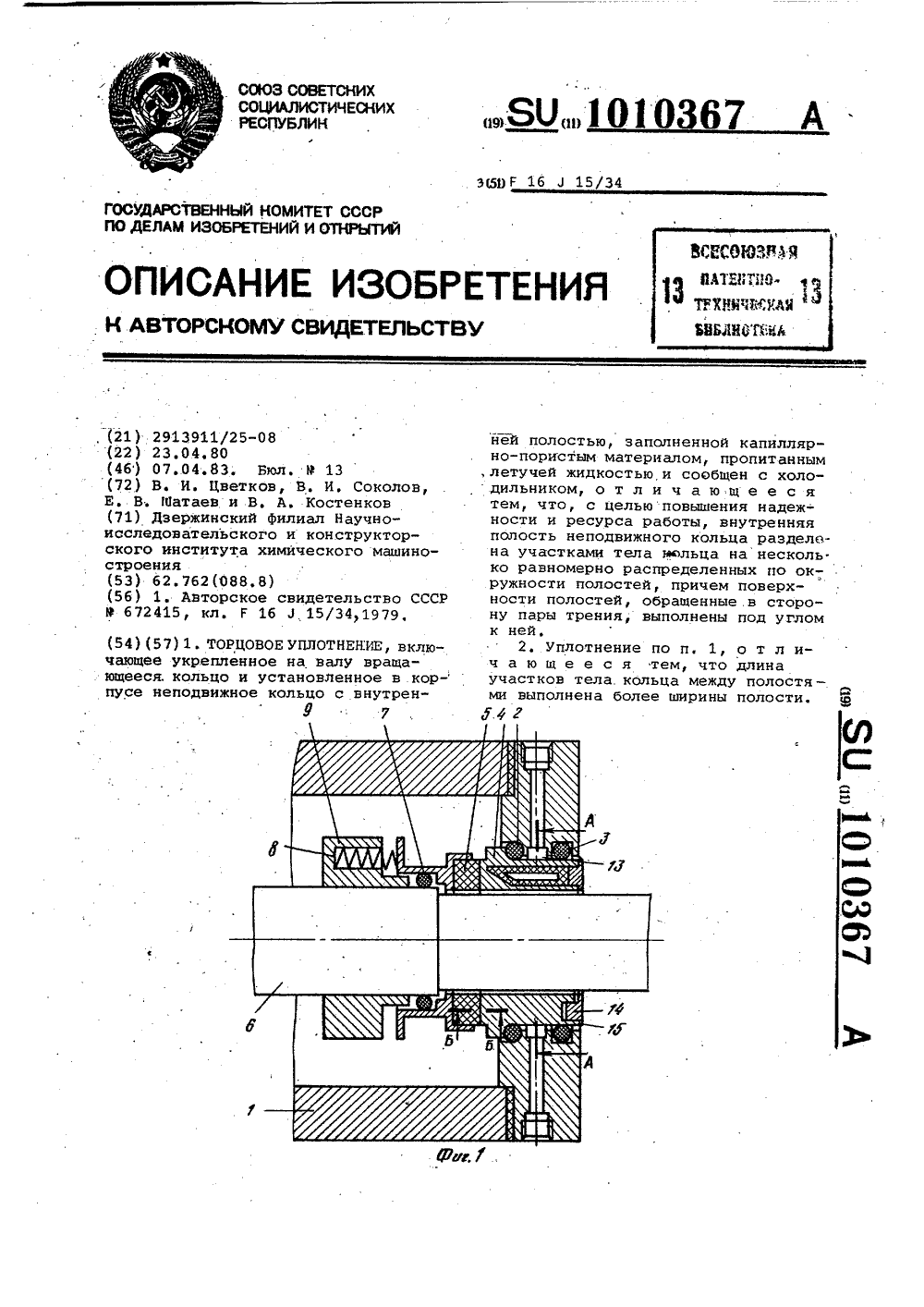

Номер патента: 1010367

Опубликовано: 07.04.1983

Авторы: Костенков, Соколов, Цветков, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...установленыв гнезде обоймы 9. В теле неподвижного кольца 4 выполнены несколько распределенных по окружности полостей 10, между которыми имеются участки тела кольца 11, При этом полости заполнены капиллярно-пористым материалом 12, который пропитан летучей жидкостью, например водой, жидким литием, ацетоном и т.д., подбираемых в зависи мости от условий эксплуатации уплотнения, В пространство 13, заключенное между резиновыми кольцами 2 и 3, может подаваться хладоагент. Длязаполнения полости 10 в конструкции 65 предусмотрена крышка 14, соединениекоторой с неподвижным кольцом тренияосуществляется с помощью прокладки 15Уплотнение работает следующим образом.Пружины 8 и давление уплотняемойсреды торцового уплотнения обеспечивают прилегание колец...

Номер патента: 1010294

Опубликовано: 07.04.1983

Авторы: Горшков, Гудков, Гюбнер, Донченко, Киселев, Меркулов, Овсянников, Тверезый, Цветков

МПК: E21F 13/00

Метки: горная

...в вертикальнойплоскости, снабжена установленной 45на задней стенке ковша насадкой спроушиной и роликом, а перекрытиеснабжено шарнирйо установленной нанем обоймой с фиксатором, причеммашина имеет стрелу, размещенную в 5 Ообойме с возможностью перемещения,и грузоподъемный рабочий орган, уста-.новленный на ее конце, стрела установлена с возможностью взаимодействияс роликом насадки. 55 После окончания погрузки стрела14 посредством механизма 16 выдвигается вперед. Полностью выдвинутаястрела 14 опирается при этой своейопорной поверхностью на ролик 9. Нарабочий орган 15 навешивается, например, верхний элемеНт крепи, Приподъеме посредством гидроцилиндра11 рукояти 6, обойма 12 поворачивается в шарнире на перекрытии 5, аопорная поверхность...

Номер патента: 1008820

Опубликовано: 30.03.1983

Авторы: Симакин, Хузмиев, Цветков, Цебоев

МПК: H01J 61/06

Метки: высокоинтенсивная, газоразрядная, лампа

...газоразрядной лампе, содержащей заполненную рабочим газом колбу из оптически прозрачного материала, в которой коаксиально установлены цилиндрические электроды, состоящие из двух частей - рабочей, обращенной к разрядному промежутку и выполненной из неактивированного материала с относительно высокой работой выхода, и зажигающей, выполненной из материала с низкой работой выхода, колба имеет неизменный вдоль всей длины электрода внутренний диаметр 0 , связанный следующим соотношением с диаметром электрода О и длиной его рабочей части На чертеже изображена предлагаемая лампа, частичный разрез.В трубчатой кварцевой колбе 1, заполненной ксеноном, у каждого ее края соосно установлен цилиндрический электрод 2 из прессованного и спеченного...

Номер патента: 1008819

Опубликовано: 30.03.1983

Авторы: Симакин, Хузмиев, Хузмиева, Цветков

МПК: H01J 61/04

Метки: газоразрядная, лампа

...токоввода, с которым электрод соединен с помощью стержневого держателя, на котором между электродом и токовводом установлена снабженная осевым отверстием центрирующая деталь из термостойкого диэлектрического материала, например керамики, снаибольшим наружным диаметром, близким внутреннему диаметру колбы, колба со стороны токоввода снабжена внутренним выступом, в месте соприкосновения с которым наружная поверхность центрирующей детали имеет по меньшей мере одну винтовую канавку и диаметр, меньший наиболыаего диамет,ра центрирующей детали не менее чем в 1,5 раза, а диаметр осевого отверстия центрирующей,детали не менее чем в 2 раза превышает диаметр стержневого держателя.Равенство внутреннего диаметра трубчатой части ножки и дискового...

Номер патента: 1008300

Опубликовано: 30.03.1983

Авторы: Горбунов, Мартышенко, Рыбаков, Цветков

МПК: D03D 49/32

Метки: боевой, механизм, станка, ткацкого

...рычаг, одно плечо которого установлено с возможностью контактирования с гонком, а другое име ет ролик для контактирования с профи лированным упором.На фиг. 1 изображен боевой механизм; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1, 65 Боевой. механизм ткацкого станка содержит установленный на батане 1 в направляющей гонок 2, подпружиненный пружиной 3. С гонком 2 контактирует упор 4, закрепленный на штоке 5, установленном на батане в направляющих, Шток 5 подпружинен боевой пружиной бКонец штока установлен в торце челночной коробки 7 на линии прокидки челнока 8. Гонок 2 соединен с гибкой связью 9 например, с тросиком), которая огибает установленные на батане 1 направляющие шкива 10 и 11. На шкиве 11 гибкая связь...

Номер патента: 1006552

Опубликовано: 23.03.1983

Авторы: Матросов, Цветков

МПК: C30B 33/00

Метки: бериллия, монокристаллов, окиси, основе, травления, химического

...селективное травление проводятв расплаве едкого калия при 360400 С в течение 5-20 мин.П р и м е р 1. Выявляют дефекты кристаллической структуры монокристалла хризоберилла, выращенного 10 в направлении 0101.Образцы в виде пластин толщиной1,0-1,5 мм, вырезанных из этогокристалла, в направлении, перпендикулярном оси вытягивания, т.е. в 15 плоскости (010), повергают химической полировке в расплаве метафосфата натрия при 900 С в течение 30 мин.Высокое качество полировки дает ровную, гладкую поверхность пластин.Затем в течение 10 мин проводятселективное травление в расплаве 1(ОНпри 360 С. Травители содержат в платиновых тиглях, образцы погружают втравители с помощью держателей, иэ 2 д готовленных иэ платиновой проволоки.Требуемой температуры...

Номер патента: 1006421

Опубликовано: 23.03.1983

Авторы: Доброходов, Петров, Цветков

МПК: C05F 11/02

Метки: торфоминеральноаммиачных, удобрений

...навалы.Предлагаемый способ приготовления ТМАУ включает операции фрезерования торфяной залежи машинами типа Бф на заданную одинаковую по всей площади рабочую глубину, которая зависит от :условий сушки и может изменяться в течение сезона, последующей сушки торфяной крошки до влажности 554, сбора ее в валки машинами типа ВУФ или ВПС. После сбора торфяной крошки в валки производят ее уборку в цикловые навалы машинами типа УМФП. При этом р момент уборки торфяной крошки в цик. ловые навалы вносят минеральные компоненты: путем насыпания их непосредственно на валки с помощью двух бункеров-доэаторов, установленных на убо . рочной машине. Во время уборки валков происходит интенсивное трехкратное перемешивание смеси пои помощи скрепера, ковшового...

Номер патента: 1006399

Опубликовано: 23.03.1983

Авторы: Седов, Цветков, Щавелев

МПК: C03B 23/22

Метки: оптических

...трапециевидной, полукруглой и цр. формы. В процессе прессования размягченное стеклос покрытием обтекает сечение рамкипуансона и образует плавный изгиб грапичной поверхности вглубь заготовки. После охлажцения и отжига прессовку поцвергают холоцной обработке, г,е.шлифовке и полировке, и шлифуют на глубину, не превышающую глубину впреосованной части покрытия, т,е. глубину Ф пФМинимальная глубина % , уцаляемо. го верхнего слоя обычно цля изготовления апоцизирующей диафрагмы составляет величину немного превышающую толщину покрьггия (на 10-20 мкм)., Таким образом, в результате перечисленных операций получают стеклянную пластину (или линзу), по крайней мере на оцной поверх ности которой внутри детали расположен раэнотолщинный слой...

Номер патента: 1005824

Опубликовано: 23.03.1983

Авторы: Кристалинский, Кротов, Паншин, Солодова, Цветков, Шардин

МПК: B01D 21/00

Метки: пластинчатый, сгуститель

...фнг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 1.Сгуститель содержит корпус 1, в котором образованы рабочая 2, загрузочная 3, стабилизирующая 4, сливные 5 и 6 камеры.В камере 2 размещены пакеты наклонных пластин 7.Загрузочная камера 3 сообщейа сливным отверстием 8 со сливной камерой 5, а отверстием 9 - с камерой 4,Сливное отверстие 8 снабжено шибером 10, а переливное отверстие 9 снабжено шибером 11, в верхней части выполненнымнаборным из Т-образных пластин 12. Стабилизирующая камера 4 снабжена сеткой 13, расположенной выше переливного отверстия 14, сообщающего ее с рабочей камерой 2.Отверстие 14 оборудовано шибером 15, который со стороны рабочей камеры снабжен стабилизирующим жалюзи...

Номер патента: 1005141

Опубликовано: 15.03.1983

Авторы: Бондарчук, Гринвальд, Рывкин, Савичев, Цветков

МПК: G08C 19/28

Метки: времени, кинопленки, проявления

...перед датчиком метки б срабатывает другойэлемент разрешения счета 8,1 и импульсы от датчика перфораций 4 начинают поступать через другой делитель 7 на вычитающий вход (-1) счетчика 9. Следовательно, во время работы фильмообрабатывающей машины на выходе счетчика 9 будет число, равное текущей длине кинопленки, находящейся в лентопротяжном тракте.Для измерения скорости Ч транспортирования кинопленки выбран методподсчета числа импульсов от датчикаперфораций за определенный постоянныйотрезок времени, задаваемый стробирующими импульсами, С целью непрерывной фиксации скорости транспортирования кинопленки для ее измерения применены.два канала, коммутируемыесчетным триггером 13, опрокидывающимся стробирующими импульсами генератора 14. Импульсы...

Номер патента: 1004711

Опубликовано: 15.03.1983

Автор: Цветков

МПК: F22B 37/48

Метки: внутренней, котлов, отложений, пароперегревателей, поверхности, предотвращения

...содержит упрощенныеодноступенчатые системы химическойводоподготовки 1, связанные с системами деаэрацни питательной воды 2,и сепарации пара 3 и с пароперегревателем 4 через дроссельный вентиль5 и осадитель отложения б.Устройство работает. следующим об"разом.Вода, поступающая из природныхисточников, проходит упрощенные одноступенчатые систеэы химической водоподготовки и деаэрации и поступаетв паровой котел, где превращаетсяво влажный насицеиный пар, которыйсепарируется до системы сухостих = 0,95 - 0,97. После сепарациивлажный насьаценный пар поступает в 20 дроссельный вентиль, где дросселиру"ется до состояния перегретого парас незначительной степенью перегрева Ь 1 пп0,5 1,0 С,Из дроссельного вентиля пар вперегретом состоянии поступает...

Номер патента: 1004400

Опубликовано: 15.03.1983

Авторы: Казанкова, Луценко, Родионов, Цветков

МПК: C07F 9/48

Метки: диалкил-2-иод-2-алкоксиалкенилфосфонитов

...времени.Данные элементного анализа, ИК,ПМР и ЯМР -спектроскопии подтвержда.ют их строение.Исходные диалкилиодфосфиты полу вчают по методике4 1 действием эфирата иодистого магния на соответствующие диалкилхлорфосфиты. Выход диалкилиодфосфитов количественный, Всеоперации проводятся в атмосфере инерт 45ного газа например аргона. П р и м е р 3. К раствору 13,8 г (0,05 моль) диизопропилиодфосфита в 150 мл абсолютного диэтиловогоэфира, охлаж;,енному до (-7 Я -(.-70 С .в течение 20 мин из капельной воронки по каплям прибавляют .4,9 г (0,05 моль) бутоксиацетилена, Реакционную смесь перемешивают 0,5 ч при этой же температуре, затем температуру медленно поднимают до комнатной, эфир отгоняют и остаток перегоняют в вакууме, получают 11 г...

Номер патента: 1004341

Опубликовано: 15.03.1983

Авторы: Богданов, Григорьева, Гриневич, Демченко, Зверев, Цветков

МПК: C07C 39/06

Метки: алкилароматических, высших, соединений

...процесса.Поставленная цель достигается тем,. что согласно способу получения высших алкилароматических соединений алкилированием ароматических соединений высшим олефином при 110-170 Св присутствии катализатора - сульфи-. рованного, бензоилированного силика,еля со статической обменной емкостью0,1-0,6 мг-.экв.КОН/г, гранулометри ческим составом 0,1-0,6 мм.Катализатор характеризуется удельной поверхностью 60-100 м/г.Предлагаемый способ позволяет получать как моно", так и полизаме щенные высшие алкилароматические соединения в течение 0 5-1 ч при 110 О170 С, а также вырабатывать светлые продукты без стадии обесцвечивания алкилата или дополнительной высоко- вакуумной раэгонки. Цвет целевых продуктов 0,5 ЦНТ (по ГОСТ 20284-74). Выход...
