Циммерман

Номер патента: 744939

Опубликовано: 30.06.1980

Авторы: Пантелеев, Храбров, Циммерман

МПК: H03K 4/06

Метки: линейно-измеряющегося, формирователь

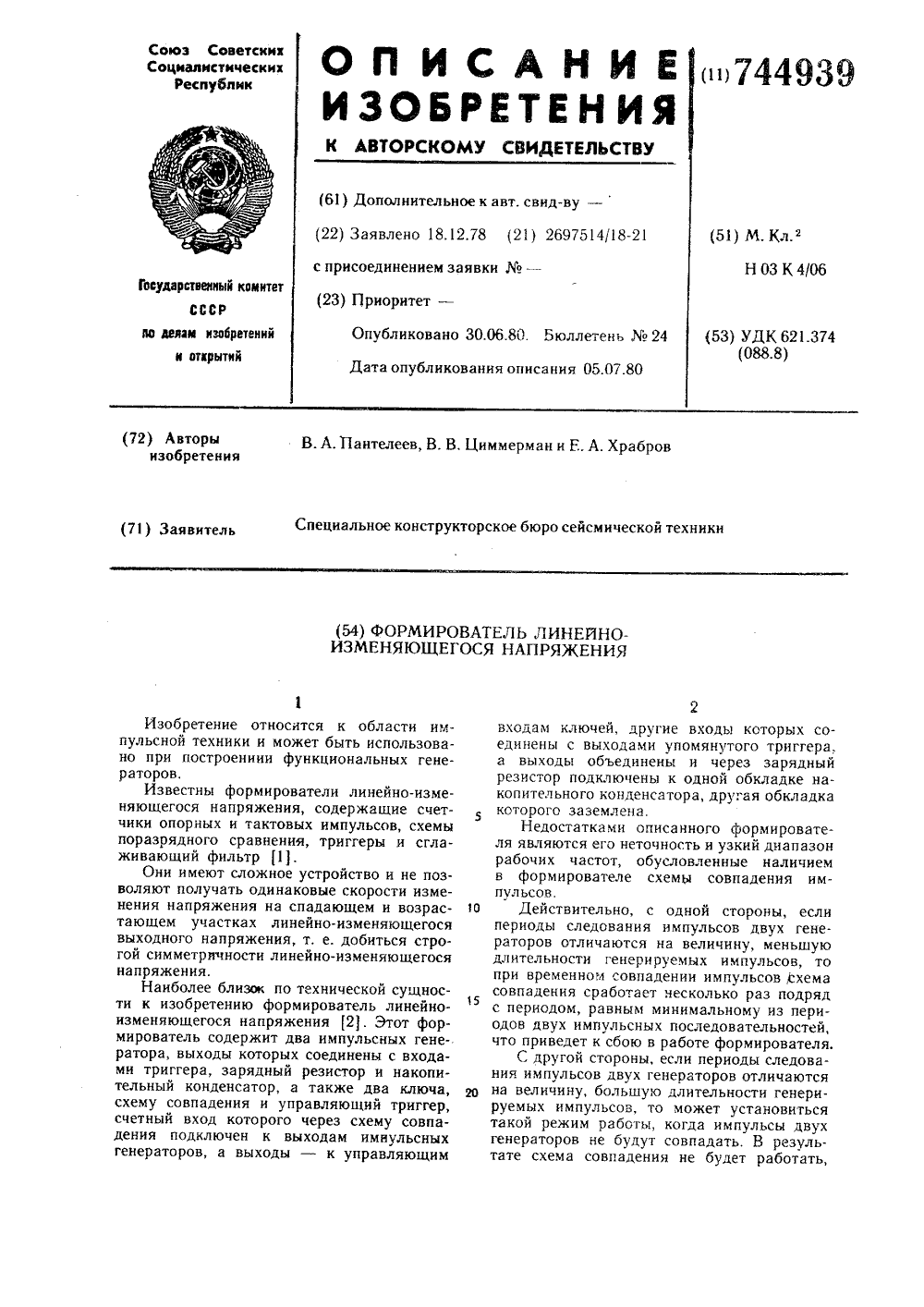

...напряжения.Указанная цель достигается тем, что в формирователь, содержащий два импульсных генератора, выходы которого подключены к входам триггерадва ключа, входы которых подсоединены к выходам триггера, а выходы объединены и через зарядный резистор подключены к обкладке конденсатора, другая обкладка которого подключена к общей шине, и счетный триггер, в,ведены дополнительный счетный триггер иЭ-триггер, выходы которого подключены к управляющим входам ключей, а входы - к выходам счетных триггеров, входы которых соединены с выходами импульсных генераторов.На фиг. 1 приведена блок-схема предлагаемого формирователя линейно-изменяющегося напряжения; на фиг. 2, а. - и - диаграммы, поясняющие работу устройства.Формирователь содержит...

Номер патента: 694131

Опубликовано: 30.10.1979

Авторы: Божок, Пукенец, Товстуха, Усов, Циммерман

МПК: A01F 29/00, B02C 18/12

Метки: измельчитель, кормов

...поверхностью, режущими элементами и выгрузными эластичными скребками 10, установленными в сборной камере 7. Режущие элементы ротора взаимодействуют с противорежущим устройством, выполненным в виде цилиндрических барабанов 11 с рифленой поверхностью, расположенных под уг 694131лом к образующей конуса ротора 9 и имеющих приводы 12. Ротор 9 установлен наполом валу 13, связанном с приводом 14,и подпружинен. Внутри полого вала 13 размещен дополнительный вал 15, связанный сприводом 16 и имеющий радиальные ножи17, расположенные на разных уровняхмежду ротором 9 и питателем,При работе измельчителя из загрузочного бункера 1 корм попадает на рифленый 1 Обарабан 2 питателя, который своими шипами направляет его внутрь корпуса 6 к радиальным ножам...

Номер патента: 650533

Опубликовано: 05.03.1979

Автор: Циммерман

МПК: A01B 35/26

Метки: орган, плоскорежущий, рабочий

...за ле. 1 изооракен предлагасмыи бочий орган, вид с , а фиг. 2 - то,жс, впд сверху.Рабочий орган для безотвальцой обра. -ботки почвы состоит пз стойки 1, лемехов;2, пмсющпх стрельчатые лапы 3 пластин 4, расположенных в вертикальной плоскости: симметрично относительно стойки 1, Рабочий орган имеет дополнитсльнусо пласти: - н, 5 со стрельчатой лапой 3, расположенную в плоскости симметрии осссовссых пластин 4. Пластины 5 размссцсны за лемехами 2.Работает рабочий орган следукшшм образом.Г 1 ри движении лемеха 2 подрсзасот почву и частично сс взрыхляют. Пластины 4 и.5 разрезают почву в вертикальной плоскости, а стрельчатые лапы 3 подрезают верх. - ний слой почвы в горизонтальной плоскости, при этом производится дополнительб 10 ное...

Номер патента: 644844

Опубликовано: 30.01.1979

Авторы: Афонин, Борисов, Василиненко, Косцов, Пальчик, Рыжавский, Циммерман

МПК: C21C 5/46

Метки: конвертора, ограждения, сталеплавильного

...укрытие кислородного конвертора в виде камеры, соединенной с нижней частью газоотводящего тракта и снабжен. ной отодвижной стенкой для заливки чугуна и завалки скрапа 11,Недостатком известного укрытия является необходимость раскрытия его во время заливки чугуна в конвертор. При этом значителцная часть выделяющихся газов выходит из камеры в атмосферу цеха,Целью изобретения является сокращение выбросов газа и,пыли в атмосферу цеа при заливке чугуна в конвертор.Это достигается тем, что на отодвижной стенке укрытия установлен желоб для заливки чугуна. оказана схема устройства. стоит из желоба 1 для затановленного на отодвижационарного укрытия 3. В рытие 3 примыкает к охлаторных газов, соединенному б, дымососом б и...

Номер патента: 643538

Опубликовано: 25.01.1979

Авторы: Колпаков, Поживанов, Ртищев, Савватеев, Циммерман, Чертов, Чиграй, Шалимов, Шумов, Югов

МПК: C21C 5/48

Метки: металла, продувки, фурма

...металлошланговый компенсатор растягивается или сжимается под действием возникаБших при этом термических напряжений.Однако в результате увеличения длины наружной трубы, увеличивается зазор между головкой и торцом средней трубы, в связи с чем снижается скорость охлаждающей во ды в головке. и фурма быстро выходит изстроя.11 сль изобретения - повышение стойко,ти фурмы.Это тостигается за счет того, что фурма аснаожена цн, црчсской Втулкой с спорами, причем втулка соединена телескопически со средней трубой, а упоры контактируют с внутренней поверхностьБ головки.На чертежс изображена предлагаемаяфурма.643538 фирщлс изобретения г.оставитель В. ТарасовГехред О. Луговая Корректор В. Вагвкович ТиражвБ 2, 11 однисное Редактор, 1.,1 ашконаЗаказ 7...

Номер патента: 624866

Опубликовано: 25.09.1978

Авторы: Дадашев, Нагдимунов, Циммерман, Эйбатов

МПК: B66C 1/32

Метки: грузов, захватное, пакетированных

...прижимнымищеками и компенсирующим механизмом дляравномерного зажатия груза, и связанные сзахватными рычагами тяги, соединенные25со стропами для подвешивания контейнера-захвата к крюку грузоподъемного механизма, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности захвата груза, шарнирное соединение захватныхрычагов содержит направляющую обойму,через которую пропущены стропы, конец:каждого из которых прикреплен к захватному рычагу, а компенсирующий механизмвыполнен из установленных на прижимнойщеке двух пар подпружиненных шипов, каждая иэ которых связана между собой коромыслом, соединенным; гибкой тягой с направлзпощей обоймой.Источники информации, принятые вовнимание при экспертизе:1. Патент ФРГ М 1275259,кл. 35 8/04,...

Номер патента: 622429

Опубликовано: 05.09.1978

Авторы: Котов, Макаров, Циммерман

МПК: A01B 79/00

Метки: почвы

...стерни на поверхности поля путем уменьшения количества механических обработок верхний и нижний слои в пахотном горизонте рыхлят, а в качестве более плотной прослойки между ними оставляютслой почвы естественного сложения.5Предлагаемый способ поясняется чертежом,Игольчатые диски 1 бороны БИГЗрыхлят верхний слой почвы А,. в фреза 2,которую вращают по направлению сверху-вниз по ходу движения агрегата, образует в пахотном горизонте нижний разрыхленный спой почвы В, причем между слоями А и В оставляют необработанную прослойку почвы С.Такая обработка, создавая наиболееоптимальный водно-воздушный режим дпяразвития растений, обеспечивает также. сохранение значительной части стерни наповерхности поля, что способствует защите п юы от...

Номер патента: 382689

Опубликовано: 25.10.1977

Авторы: Андоньев, Беремблюм, Колпаков, Лихорадов, Рудницкий, Рыжавский, Сикуляр, Фаерштейн, Циммерман

МПК: C21C 5/38

Метки: газов, конвертера, отвода

...дымососа в широком диапазоне интенсивности продувки при минимальных размерах и пропускной способности газоотводяшего тракта по предложенному способу отвод газов производят при избытке воздуха на ф дожигание сС 1, производительность дымососа при этом устанавливают соответствующей такому количеству продуктов горения прна=1, при котором максимальные тепловые нагрузки на элементы газоотводяшего тракта не превышают допустимых.Путем установления соответствующей производительности дымососа тепловые нагрузки на элементы газоотводяшего тракта при лю-. 20 бой интенсивности продувки не превышают заданного допустимого значения,ботать Это позволяетже газоотводящемзоне изменения инсоответствующем пной производитель.циенту избытка воз одном и томроком...

Номер патента: 516360

Опубликовано: 05.06.1976

Авторы: Слесарев, Циммерман

МПК: A01B 13/16

Метки: борьбы, орудие, почвы, эрозией

...одностои эт глузависим роннего резан Цель изоб ение семян очвы. Это дости ля срезанчя виде двусе ап, размещеотклонена задним кэнцботанного поля и образ 3 угол, равный примерн жду пластичами устанэвлприкатывающий каток 5 мептаться в вертикально ж передняя лапа 7 и задбины основной обработки почвы (20-27 см) регулируется глубина хода (5-6 см) лап 6, 7 и 8, За последним корпусом 2 установлен одностэронний леворежущий лемех 9.Орудие работает следующим образом.При движении агрегата стрельчатые отвально- подрезные лапы 6-8 срезают верхний засоренный семенами сорняков слой почвы со стержней и перемешают эту смесь в одну или обе стороны. При этом левые крылья лап 6,7 срезают почву со стержней, смешают и укладывают ее левее стоек корпусов 2 в...

Номер патента: 476638

Опубликовано: 05.07.1975

Авторы: Данько, Циммерман, Чигиринский

МПК: H02K 9/16

Метки: глубоким, охлаждением, электрическая

...ки приводит к плохому использованию охлаждающей способности хладагента. Это приводит к повышенному расходу хладагента, или к увеличению длины заглушки и, следовательно, к аксиальным размерам ротора, 25 На чертеже изображен ротор электрическои машины в продольном разрезе в месте сопряжения немагнцтного цилиндра с теплоизолц. рующей заглушкой, где 1 - теплоцзолцрующая заглушка; 2 - немагнцтный цилиндр;3 - полые ребра немагнцтного цилиндра;4 - ребра теплоцзолцрующей заглушки; 5 - вакуумная полость; 6 - теплоцзолцрующий экран; 7 - канал между ребрами.Ребра 3 на поверхности немагнитного цилиндра 2 могут быть выполнены в виде трубок, соединенных с самцм немагнцтным цилиндром с помощью пайки илц сварки и имеют развитую поверхность охлаждения....

Номер патента: 459174

Опубликовано: 05.02.1975

Авторы: Ашаев, Захаров, Ким, Кирюхин, Циммерман, Чирков, Ярош

МПК: A01B 3/46

Метки: задним, колесом, механизм, плуга, полунавесного

...схематически изображен предлагаемый механизм, Он содержит вертикаль ную ось 1, закрепленную на навесной системе трактора, к которой шарнирно присоединена рама плуга и жестко насажен шкив 2. На оси 3 заднего управляемого колеса 4 плуга установлен шкив 5. Шкивы 2 и 5 связаны пере крестной гибкой тягой 6, например в виде троса. Элементы гибкой тяги закреплены на шкивах с целью исключения проскальзывания. Гибкая тяга имеет регулировочные устройства в виде планок 7 с регулировочными отверстия с навеской ством гибугол в обним и коом радиусе ора. В реротной по- ость агреедмет изобретени судерственный комитет (32) П, Ярош и Г, Н. Чирково Красного Знамени научнокохозяйственного машиностроГорячкина ми (грубая регулировка)(тонкая...

Номер патента: 450837

Опубликовано: 25.11.1974

Авторы: Буглак, Картшевский, Сегаль, Циммерман

МПК: C21D 1/34

Метки: нагревательных, печей, режимом, тепловым

...и й с я тем, что, с цепью расширениядиапазона возлюжног о изменения тепловойнагрузки печей и улучшения качества наг рева металла., изл 1 еняют содержание компонентов смешанного газа в зависимости от расхода смешиваемого газа. вают два горючих газа, имеющих различную теплоту сгорания. Теплота сгорания смешанного газа зависит от содержания его компонентов, т.е. от величины отношения . -- , где ь. и С 2Сдрасходы соответственно высококалорийного и низкокалорийного смешиваемых газов. Согласно изобретению, отношениеизменяют на газосмесительной станции в зави; симости от расхода Д. (или Д 2), При1этом с ростом расхода С отношение увеличивают, так как талько в этом случае расширяется диапазон изменения тепловой 15 нагрузки,Конкретный вид...

Номер патента: 446268

Опубликовано: 15.10.1974

Авторы: Беляев, Киптелая, Коган, Перстнева, Циммерман

МПК: A47J 37/06

Метки: двутельная, жаровня, пищи, приготовления

...воздухаи паров масла из полости теплоносителя служит труба Фе соединяющая межстенное пространство с атмосферой. В межствнном пространстве установлена открытая снизу емкость 5, которая соединена трубопроводом 6 с пнввмонасосом 7 иснабжена вентилем 8 для выпускавоздуха из полости.На щитке управления имеетсясигнальная лампа 9,Харовня работает следующимобрезом.Перед заливкой масла В межсенное пространство вентиль 8 закрыт и в емкости 5 остается воздух,вследствие чего она не заполняетсямаслом.Если при включении жаровни не загорается сигнальная лампа, т.е. теплоноситель не достиг необходимого уровня, то для повышения уровня производят подкачку воздуха в емо 5 пневмонасосом 7.После окончания процесса жа-, рения или в случае...

Номер патента: 385038

Опубликовано: 01.01.1973

Авторы: Вител, Колокольников, Куракин, Малышев, Петров, Романов, Самченко, Стерлин, Циммерман, Юрищев

МПК: E21C 27/16

Метки: 385038

...изображей орган. На челнитель тельпьШт из отдлючаете котороами резцй рычаг Исполн гата состои которых вк 2, па конц двусторонц и двуплечиоединен с основастовая часть кор- ЗО с присоединением заявки ИСПОЛНИТЕЛЬНЫЙ ОРГА Изобретение относится к оборудованию для механизации выемки полезного ископаемого, в частности к исполнительным органам фронтального агрегата.Известны исполнительные органы фрон тальпых агрегатов для выемки полезных ископаемых, состоящие нз отдельных секций, каждая нз которых включает корпус, рукоять с гребенкой с двусторонними резцами и двуплечий рычаг, соединенный одним концом 10 с гидродомкратом.Предлагаемый исполнительный орган отличается от известных тем, что второй копен двуплечего рычага выполнен с прорезью, в...

Номер патента: 354148

Опубликовано: 01.01.1972

Авторы: Алексеев, Дудукин, Куракин, Левшин, Николаев, Петров, Попов, Портнов, Соколов, Солод, Циммерман, Юрищев

МПК: E21D 23/08

Метки: крепи, механизированной, секция

...включаюи направлие, отличаючения пер Секция механи щая основание сющими, гидросто 0 и 1 аяся тем, что, с Изобретение относится к креплению очистных забоев угольных шахт сскциями механизированной крепи.Известна секция механизированной крепи, включающая основание с гидродомкратом, направляющими, гидростойки и.,перекрытие.Однако такое конструктивное выполнение секции не обеспечивает передвижки секции шаганием.Цель настоящего изобретения - обеспечение передвижки секции шатанием.Предлагаемое изобретение отличается от известного тем, что секция снабжена устройством, выполненным в виде управляемых гидродомкратом башмаков, укрепленных на рычагах, шарнирно-соединенных с направляющими основания, на которых установлены упоры.На фиг. 1 изображен...

Номер патента: 350407

Опубликовано: 01.01.1972

Авторы: Ашаев, Гогунский, Иванов, Кудерский, Липтуга, Медведев, Циммерман, Ярош

МПК: A01B 15/14, A01B 3/24, A01B 3/46 ...

Метки: полунавесной

...классности трактора, т. е. при изменении точки прицепа, на тракторе.С целью упрощения регулирования направления линии тяги плуга в зависимостиот изменения ширины захвата его и изменения точки, прицепа на тракторе брусья рамышарвирно соединены между собой. При этомпоперечный брус выполнен регулируемым 20для изменения угла отклонения, продольногобруса в горизонтальной плоокости,Кроме того, поперечный брус может бытьвыполнен перемещающимся по продольномубрусу или из шарнирно соединенных между 25собой звеньев, одно из которых регулируется по дли,не.На фиг, 1 показан плуг, вид сверху (одиниз вариантов исполнения его); на фиг. 2 -то же, другой вариант исполнения плуга. 30 В. А. Ярош, М. М. Ашаев, 3, Циммерман и Н, П. Иванов венного...

Номер патента: 326223

Опубликовано: 01.01.1972

Авторы: Андоньев, Беремблюм, Всесоюзный, Вторичных, Использованию, Колпаков, Лихорадов, Научно, Ново, Очистке, Проектный, Рудницкий, Рыжавский, Сикул, Сточных, Циммерман

МПК: C21C 5/38

Метки: 326223

...газов без докигация физическое тепло либо це используется, либо используется цедостаточно рационально: для нагрева воды, выработки цизкопотецциальцого пара с выравццвацисм давлсция в аккумуляторах.По предлагаемому способу воздух в горелки подают под давлением, обеспечивающим цалцчис избыточного давления ца выходе из амбразуры горелок, превышающее цс мецес чем ца 5 51 м вод. ст. давление в котле-охладитсле коцвертерцых газов,Г 1 одтопкя В устяцовкях. 1 яботя 1 ощцх Осздожцгацця СО, нигде цс прцмсцястся в связи с тем, что цс были цзвсстцы способы прсдотвращсцця взрывоопасцостц цз-за возможного поцадацця СО в воздушный тракт подтопочцых ГО 1 елок. Нясто 51 гцц П 1 сдлоКсццсв дл 51 обссцсчсция бсзоцасцостц сцстсвця путем црсдотвращсцця...

Номер патента: 318708

Опубликовано: 01.01.1971

Авторы: Алексеев, Гаврилов, Куракин, Левшин, Нужное, Попов, Портнов, Соколов, Циммерман, Юрищев

МПК: E21D 23/00, E21D 23/04, E21D 23/12 ...

Метки: библиотека

...состоит из основания 1, верхняка 2, ограждения 3, гидростоек 4, лыжи 5, гидродомкрата б передвижения и устройства 7.Устройство 7 имеет металлическую конструкцию и содержит нижнюю и верхнюю части. Нижняя часть устройства представляет собой раздвижную раму 8, укрепленную на основании секции крепи. На выдвижной чаВерхняя часть устройства 7 состоит изплиты 11 с гнездами 12, в которые входят фиксаторы 9. Плита 11 укреплена на верхняке 2 секции. Фиксаторы 9 и гнезда 12 образу ют кинематическую пару, и при нормальномположении верхняка, когда секция крепи не имеет перекосов, фиксаторы и гнезда располагаются соосно.Принцип действия устройства 7 з20 ся в следующем.В течение времени, пока секция крепи находится в распертом состоянии, т. е. под...

Номер патента: 309979

Опубликовано: 01.01.1971

Авторы: Левитан, Пиг, Циммерман, Шульгин

МПК: C23C 18/31

Метки: олова, осаждения, раствор, химического

...двухлористое олово итиомочевину.С целью улучшения паяемости оловянного покрытия в предлагаемый раствор введены соляная кислота и хлористый натрий.При длительном хранении в процессе производства или при воздействии агрессивных сред паяемость оловянных покрытий резко ухудш а ется.При обработке оловянных покрытий в рас. творе, содержащем, г/л:двухлористое олово 10 - 30тиомочевина 30 - 100соляная кислота 10 - 25хлористый натрий 50 - 100 в течение 2 - 8 ыин при температуре 55 - 70 С способность этих покрытий в пайке полностью восстанавливается.Приготавливают раствор, растворяя в воде компоненты в следующем порядке: хлористый натрий, соляная кислота, двухлористое олово,тиомочевина. Тиомочевина полностью растворяется при доведении...

Номер патента: 288816

Опубликовано: 01.01.1971

Авторы: Ашаев, Лвто, Мнтрошеиков, Панов, Петров, Циммерман, Чачш, Шмоннн

МПК: A01B 17/00

Метки: комбинированное, орудие, почвообрабатывающее

...:)ЛС)1 ЕПТ)КН ВОтОРЯ НосВ 1 За(Г 10 пг 1 с 1 стс 1 бсспсснп)151 л 1- ;к слЬ.бр;.ы:тел н (цюр,)гь ротос.00 1 С В;1(. Т.51 В 111 РС:НСпгк 11К)ЫЯСГ Бес)(НИ 1) диП 1) с д к, с т н л О : р (е н н 5 П)ЮНЕС 1,РоепВ)1111 с 1 Н) С 11.511 Н 0;Т ТН)ВЕРКНС 1 ВПОИСОт сбрясыЯТ(. 1 Лзг)брстен(е относится к )пипи и о я;, д,5 ОСНОВН;)1 Г)брсботКИ ПОЧВЬ.КОтгбИНИрОВПППЕ Орудия, ВК,ПОЧЯЮШИС уКО- РОЧСННЫИ ОТсИ Рапгс 1 опИСЯ Рот) ИЛВ(- СН ЬЕДОСТ 1 Т)КО Н К 5 ПЛ 5 ЕТС с НС ) 101 ОИв ТЕ НН 51 Зс 1 ДС КЯ РСТНТСГНПЬ( ( Ст 1 Г(0.,1 Л 5 СТРЯЕН 5 )Т(0 НСДОСТ 1 Т(КЯ Н 1131 Рсп)- леи данное ил(хбретенис.3 ЧЕРТСЖС ИЗ(7 браЖЕНС 1 рсд,1)ЖСННО( Ко 1- б 1111 РОБс 1 Ие 1 оч 000 Рсс 1 ть)11011 с( )1 д 1(1.3 Я Ко) уСОК 1 Лус 1 сс С усор ОЧС Н П 1: ОТс 1 Г 0:(1 2 5 етснОБГЕН...

Номер патента: 321437

Опубликовано: 01.01.1971

Авторы: Болдецов, Приб, Циммерман

МПК: B65G 19/06

Метки: изгибающийся, конвейер, скребковый

...плоскости под большим углом при малом радиусе кривизны. Для этого его грузопесущие элементы выполнены в виде последовательно расположенных жестких рамок, а соединительные звенья - в виде перекрещивающихся тяг.На чертеже показан описываемый конвейер, По рештаку .1 конвейера перемещается вертикально-замкнутый тяговый орган 2, огибающий концевые головки 3. Тяговый орган выполнен составным из выполняющих роль скребков грузонесущих элементов, которые представлгиот сооой жесткие ролики 4, и перекрещивающихся тяг б. Тяги соединены с роликами при помощи шарниров 6 и 7, первые допускают вращение тяг в горизонтальной плоскости, а вторые - в вертикальной. На прямолинейных участках конвейера расстояние между соседними сторонами рамок равно шагу...

Номер патента: 282787

Опубликовано: 01.01.1970

Авторы: Анисимов, Ашаев, Гогунский, Горбов, Гурвич, Калюжный, Ким, Кирюхин, Кудерский, Медведей, Парьев, Фрибус, Циммерман, Шаповалов, Ярош

МПК: A01B 63/10

Метки: 282787

...могут быть соединены со стаканом и вертикальной На чертеже изображена кинематическая 10 схема предлагаемого механизма управлениязадним колесом плуга, Механизм состоит из кронштейна 1, закрепленного на раме плуга.В направляющих кронштейна устанавливается вертикальная ось 2 заднего колеса, имею щая вертикальное и угловое перемещение.В нижней части оси крепится заднее колесо, а к верхней ее части жестко закреплен кулак 3, конец которого шарнирно соединен с тягой 4 механизма управления задним колесом.20 Подъемным механизмом служит гидроцилиндр 5, например, плунжерного типа, Гидро- цилиндр одним концом соединен со стаканом, а другим (плунжерным) - с вертикальной осью 2 посредством шаровых шарниров б или 25 пальцев с бочкообразной проточкой...

Номер патента: 281950

Опубликовано: 01.01.1970

Авторы: Зотов, Циммерман

МПК: A01M 3/00

Метки: ловли, мух, уничтожения

...батастакана налита пахучая примав колбу - ядовитая жидкостьжения. выполненные в виде дне, содеркащей ядостройства малоэффекв не отвечают санитарваниям. С целью пр мым запахом засасывания и гаемом устрой новлен стакан дно которого п нижнем конце, ванном корпус встроен вентилНа чертеж устройство. ивлечения мух распрприманки и принудс потоком воздухатве в горловине кос пахучей жидкостьроходит трубка са над стаканом в п, надетом на горловиятор,изобра е едмст изобр Устройство длл ловли и уничтокения мух, выполненное в виде колбы с отверстием в дне, содержащей ядовитую жидкость, от.тичающееся тем, что, с целью привлечения мух распространяемым запахом приманки и принудительного засасывания их с потоком воздуха, в горловине колбы установлен...

Номер патента: 281891

Опубликовано: 01.01.1970

Авторы: Хворост, Циммерман

МПК: G06G 3/00

Метки: оси, поворота, прибор, угла, электрокардиограмм

...на фиг. 2 - цилиндрический барабан; на фиг, 3 - часть таблицы, помещенной на барабане.5Прибор содержит корпус 1, внутри которогона оси 2 помещен цилиндрический барабан 3.Барабан можно поворачивать с помощью рукоятки 4, сидящей на оси. В верхней части 10 корпуса имеются прорези б и б. Прорезь б служит для считывания значений углов поворота оси ЭКГ, помещенных в таблице, которая нанесена на наружной цилиндрической поверхности барабана (см. фиг. 3). В верхней строке 15 этой таблицы показаны значения величиныЯКЯ в правом отведении. В прорези б перемещается движок 7 с двумя стрелками 8 и 9.Рядом с прорезью б расположена таблица О, значений величин ЯКЯ в третьем отведении, 20 При пользовании прибором измеряют величину и знак ЯКЯ первого...

Номер патента: 259926

Опубликовано: 01.01.1970

Авторы: Аршанский, Баранов, Донской, Мехр, Суетин, Удовенко, Циммерман, Шандроха

МПК: C21C 5/48

Метки: водоохлаждаемая, кислородная, фурма

...накобы скреплены е,вставлены в ны к внутрен Известны водоохлаждаемые кислородные фурмы с подвижными соединениями между собой всех труб в верхней части. Трубы фиксированы друг относительно друга в продольном направлении внизу самим медным наконечником.Предложенная фурма отличается тем, что жесткое крепление между собой всех труб выполнено выше наконечника, причем внутренняя и средняя трубы закреплены планками, вставляемыми в лазы средней трубы, а средняя и наружная - штифтами.Такое крепление позволитнечник от воздействия свобо ней и средней трубам. Последняя крепится к наружной четырьмя штифтами 8 с плотной посадкой, приваренными к наружной трубе.жесткое крепление трех труб позволяет разгрузить медный наконечник и его стык с наружной...

Номер патента: 248363

Опубликовано: 01.01.1969

Авторы: Ашаев, Гогунский, Калюжный, Кирюхин, Митрошенкова, Панов, Петров, Циммерман, Шмонин, Ярош

МПК: A01B 17/00, A01B 49/02

Метки: 248363

...5.20На раме плуга перед рыхлителем со стороны борозды установлена решетка, выполнен,ная в виде прутков 6, закрепленных на ножевой стойке 7,2Технологический процесс работы предлагае. мого плуга осуществляется следующим образом. Пласт почвы, отрезанный лемехом с помощью укороченного отвала, направляется на вращающийся ротационный рыхлитель. При подъеме пласта по лемеху и отвалу его верхняя часть со стерней или дерниной сбрасывается лопатками на дно борозды.В случае, если на поле имеется большое количество сорняков, стерни и соломы, впереди каждого корпуса можно установить предплужники.Попадая на рыхлитель пласт почвы равномерно измельчается, перемешивается и отбрасывается в борозду, образованную предыдущим корпусом. Решетку устанавливают...

Номер патента: 257178

Опубликовано: 01.01.1969

Авторы: Ашаев, Бур, Дубровский, Пилюгин, Уфиркин, Циммерман

МПК: A01B 17/00

Метки: плугу, снижения, тягового

...для снижения тягового сопротивления и повышения,производительности пахотного агрегата вибрационные или импульсные гвоздействия от рабочих органов к почвенному, пласту передаются через уже разрыхленный лемехом слой, который способствует их быстрому затуханию. Происходит сильное рассеивание энергии вибрирования.Предлагаемое приспособление к плугу устраняет указанные недостатки и гпозволяет снизить тяговое сопротивление плуга и повысить качество пахоты тяжелых спочв,при ударном воздействии на стенку борозды подпружиненного рычага с ударником, шарнирно закрепленного на раме плуга впереди корпуса и приводимото в колебательное движение от эксцентрикового механизма. При эгом ударное воздействие на стенку борозды более эффективно в том случае,...

Номер патента: 219305

Опубликовано: 01.01.1968

Авторы: Ашаев, Кирюхин, Кузнецов, Макарец, Панов, Циммерман, Шмонин

МПК: A01B 15/04

Метки: плуг, роторный

...недостатка ор выполнен в виа приводном валу ащения винтовой ра имеет коничеорму.изображен описыверху; на фиг. 2 -егата подрезанныи тваламп на ротор авномерно по всей благодаря направ.линии спирал оверхность. Предмет изобре ия 1. Ротор и отвал с ось враще равномерн выноса на нен в виде валу спир2. Плуг раль рото ный плуг, содержащий ротором, имеющим в ия, отличающийся тем, ого измельчения пахот поверхность комков, р жестко закрепленной н али.по п. 1, отличающийся т ра имеет коническую фо лемех льную целью лоя и выпол- одном Рамуртикачто, сого соторприв мех 2 и отвал д , закрепленной н, чУ спи Известные роторные плуги му, лемех и отвал с ротороь кальную ось вращения, не номерного измельчения пах носа комков на поверхность...

Номер патента: 210511

Опубликовано: 01.01.1968

Авторы: Ашаев, Гогунский, Калюжный, Ким, Кудерский, Медведев, Параев, Циммерман, Ярош

МПК: A01B 3/46

Метки: задним, колесом, механизм, плуга

...при работе на пересеченной местности. 10В описываемом механизме управления заднего колеса плуга такая стабилизация обеспечивается,Достигается это тем, что шарнирно-рычажная система выполнена в виде штанги, соеди ненной вертикальным шарниром с кронштейном оси навески и входящей в телескопическую муфту, Последняя посредством горизонтального шарнира связана с поворотным кулаком, установленным в вертикальном под шипнике и другим концом соединенным с регулируемой тягой.На чертеке схематически изображен описываемый механизм управления заднего колеса плуга в двух проекциях. 25Механизм содержит кронштейн 1, жестко связанный с вертикальной осью навески плуга 2. С кронштейном вертикальным шарниром 3 соединена штанга 4, другим концом входящая...

Номер патента: 170231

Опубликовано: 01.01.1965

Авторы: Ашаев, Гогунский, Гойхман, Кудерский, Циммерман

МПК: A01B 15/14, A01B 3/30, A01B 3/42 ...

Метки: 170231

...поворота рамы оборотного плуга, осуществляющие гидравлическое управление защелкой шарнира поворота плуга, при котором поворот производится за один ход штока гидравлического цилиндра.Особенность описываемого механизма состоит в том, что он снабжен скобой, шарнирно соединенной с поворотной рамой пруга и связанной с пальцами рычага. При воздействии гидроцилиндра на рычаг пальцы входят в за цепление со скобой и поворачивают раму.Это исключает удар рамы о тележку плуга при ее повороте.На чертеже схематически изображен механизм поворота рамы оборотного плуга.15Механизм поворота рамы снабжен рычагом 1, один конец которого, выполнен в виде вилки с двумя пальцами 2 связан со скобой 3, шарнирно соединенной с рамой 4 плуга.Между рамой и скобой...
