Механизм управления задним колесом плуга
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

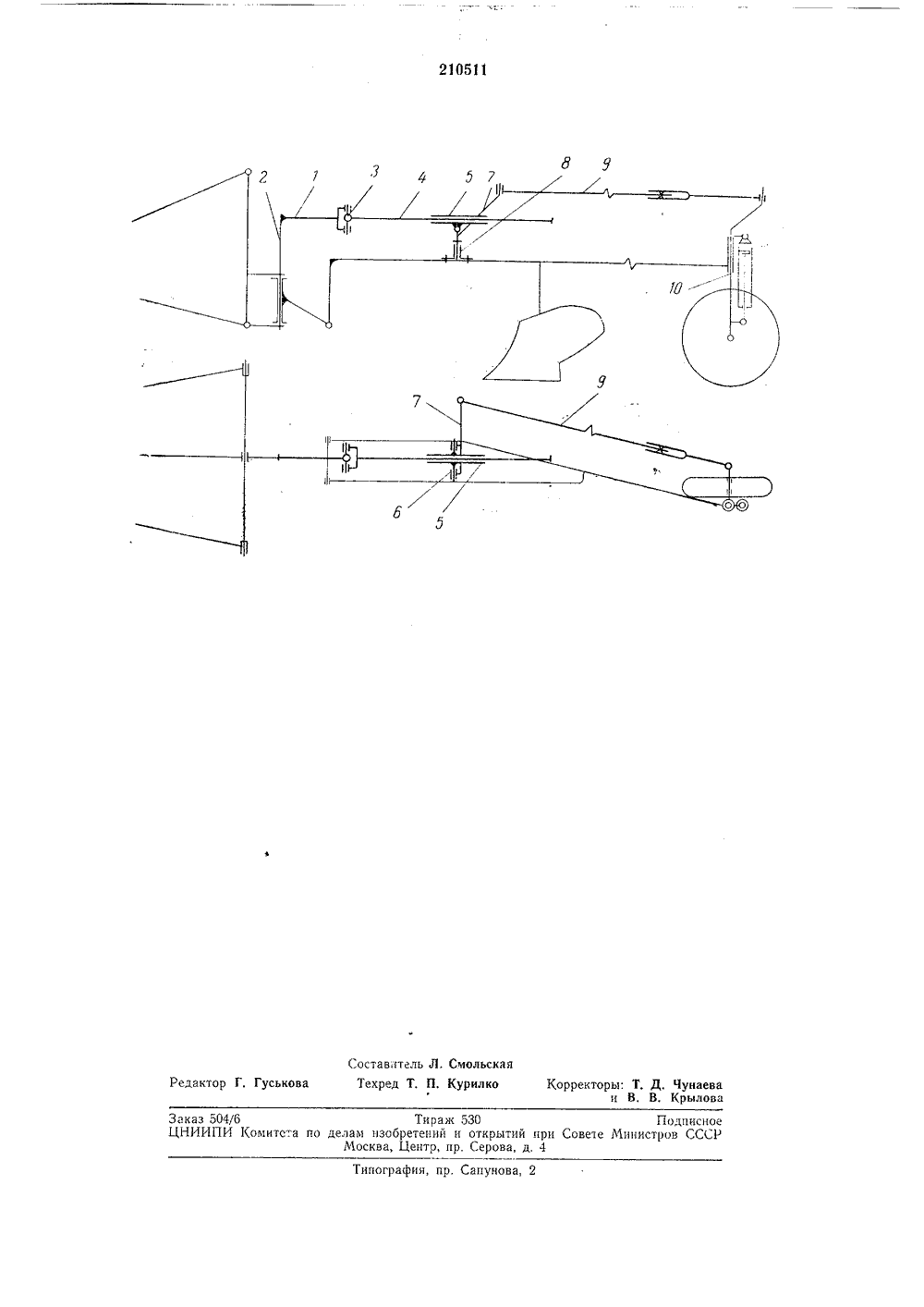

льства116346/30-1 Кл, 45 а,М риоритетпубликовано 06 11.1968. Бюллетень6ата опубликования описания 26.111.1968 Номитет по делам аобретениИ и открытиИДК 631,312,4:629. .014 (088.8) ри Сонете МинноСССР Авторыизобрстени. Г, Гогунский,итель СОМ ПЛ ЛЕНИЯ ЗАДНИМ ЕХАНИЗМ У ртикальном подугим концом куой по длине тяй стойкой 10 оси лаком 7, установле шипнике 8 на раме лак посредством р гой 9 соединен с ве колеса.Угловые перемещ но плуга в горизон нимаются поворот штейн, вертикальньМуфта и горизон вают стабилизацию плоскости. иным в в плуга. Д егулируеь ртикальн тора относительчоскости восприом через крон- и штангу.арнир обеспечив вертикальног,ения трак альной п, ым кулак й шарнир альный ш агрегата Ф Известны механизмы управления заднего колеса плуга, содержащие жестко связанный с осью навески плуга кронштейн, соединенный регулируемой по длине тягой и шарнирно-рычажной системой с вертикальной стойкой оси колеса.Такие механизмы управления не обеспечивают стабилизацию пахотного агрегата в го. ризонгальной и вертикальной плоскостях при работе на пересеченной местности. 10В описываемом механизме управления заднего колеса плуга такая стабилизация обеспечивается,Достигается это тем, что шарнирно-рычажная система выполнена в виде штанги, соеди ненной вертикальным шарниром с кронштейном оси навески и входящей в телескопическую муфту, Последняя посредством горизонтального шарнира связана с поворотным кулаком, установленным в вертикальном под шипнике и другим концом соединенным с регулируемой тягой.На чертеке схематически изображен описываемый механизм управления заднего колеса плуга в двух проекциях. 25Механизм содержит кронштейн 1, жестко связанный с вертикальной осью навески плуга 2. С кронштейном вертикальным шарниром 3 соединена штанга 4, другим концом входящая в телескопическую муфту 5. Горизонтальный 30 шарнир б соединяет муфту с поворотным куредмет изобретения Механизм управления задним колесом плуга, содержащий жестко связанный с осью навески плуга кронштейн, соединенный регулируемой по длине тягой и шарнирно-рычажной системой с вертикальной стойкой оси колеса, отличающийся тем, что, с целью стабилизации пахотного агрегата в горизонтальной и вертикальной плоскостях при работе на пересеченной местности, шарнирно-рычажная система выполнена в виде штанги, соединенной верти,кальным шарниром с кронштейном оси навески и входящей в телескопическую муфту, связанную посредством горизонтального шарнира с поворотным кулаком, установленным в вертикальном подшипнике и другим концом соединенным с регулируемой тягой.210511 Составитель Л. Смольскап ськова Техред Т. П. Курилко Корректоры: Т. Д, Чунаева и В, В. КрыловаРедактор Типография, пр. Сапунова,Заказ 504/6 Тираж 530 ПодпнсоеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4
СмотретьЗаявка
1116346
Ж. М. Ашаев, Г. П. Кудерский, В. А. Ярош, Ю. А. Медведев, Г. Г. Гогунский, Г. Д. Калюжный, М. Циммерман, А. Г. Параев, Л. Ким
МПК / Метки
МПК: A01B 3/46
Метки: задним, колесом, механизм, плуга
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-210511-mekhanizm-upravleniya-zadnim-kolesom-pluga.html" target="_blank" rel="follow" title="База патентов СССР">Механизм управления задним колесом плуга</a>
