Чуканов

Номер патента: 1292682

Опубликовано: 28.02.1987

Авторы: Виноградов, Вышемирский, Климов, Пан, Червецов, Чуканов, Яшин

МПК: A01J 15/12

Метки: действия, маслообразователь, непрерывного

...высоковязкого продукта, которые почти без перемешивания перемещаются вдоль поверхности охлаждающих пластин, По 5 10 15 20 25 30 35 40 45 50 55 следнее уменьшает скорость теплообмена, эффективность гидромеханическойобработки продукта и, как следствие,снижает интенсивность процесса маслообразования, что приводит к повышению удельной металлоемкости, затратам мощности в аппарате и снижениюпроизводительности.Расположение скребков поочереднос одной или с другой стороны крестовины создает условия для перетокапродукта, снятого скребком с охлаждающей пластины, через лопасть крестовины за нее и соприкосновения более теплых слоев продукта с противоположной охлаждающей пластиной. Врезультате происходит взаимно противоположное попеременное смещение...

Номер патента: 1278782

Опубликовано: 23.12.1986

Авторы: Беркенгейм, Быховский, Михалев, Чуканов

МПК: G03B 1/56

Метки: бифилярной, киноленты, намотки, непрерывной

...на повторный реверс наматывателя 21 (т,е. всзвра щение его в режим размстки) и включение механизма 16 зарядки петли в бобину 12. После этого нормальный режим бифилярной перемотки восстанавливается. При этом одна ветвь на бобину 12 поступает с бобины 14, а другая - с наматывателя 21, Однако за время реверсирования наматывателя 21 общее количество пленки в бифилярной кассете уменьшается на разность старой и новой киноленты. Втс рая остановка киноленты во внутренней ветви происходит в точке Л циклограммы при:вторичном прохождении начала киноленты 1 (начала новой ленты) через датчик 11. Во время второй остановки (участок циклограммы ЛМ) в точке Х 2 расцепляют начало новой ленты и конец старой, а затем начало и конец соединяют вместе,...

Номер патента: 1252014

Опубликовано: 23.08.1986

Авторы: Кибовский, Максимов, Рожкова, Силантьев, Чуканов

МПК: B22C 1/02

Метки: литейных, смесь, стержней

...отжиге, способствует разрушению стержней в процессе промывки и последующего отжига. 11 ри этом повышается плотность слоя отливки, граничащего 30 со стержнем, а также повышается размерная точность стержня, что способствует получению высококачественных отливок с повышенными требованиями по герметичности. 35Введение в смесь перманганата калия способствует сгоранию углерода смеси в среде кислорода при темпера" турном воздействии на стержень, что облегчает разрушаемость последнего при достаточно длительном высокотемперат эрном воздействии. Стержневую смесь приготавливаютследующим образом.В смеситель каткового типа загружают графитированный порошок ихлорид натрия, вводят связующее на основе фенолформальдегидной смолы и перемешивают в...

Номер патента: 1244409

Опубликовано: 15.07.1986

Авторы: Мелентьев, Проданов, Чегодаев, Чуканов, Штейнберг

МПК: F16C 32/06

Метки: гидростатическая, опора

...турбомашин в широком диапазоне частот.Цель изобретения - снижение уровня вибраций ротора в зоне резонанса и увеличение диапазона рабочих оборотов за счет смещения границы устойчивости в сторону увеличения частоты с упрощением конструкции и повышением надежности системы управления.На чертеже изображена гидростатическая опора, осевой разрез.Гидростатическая опора содержит корпус 1, цапфу вала 2 и охватывающий ее плавающий вкладыш 3, подпружиненный с одного из его торцов через пружину 4 и регулировочное устройство 5. В корпусе 1 выполнен канал 6 подвода рабочей жидкости под давлением. Торец плавающего вкладыша 3 образует с корпусомсливную камеру 7, сообщающуюся с полостью опоры между валом 2 и плавающим вкладышем 3 через обратный клапан 8,...

Номер патента: 1237342

Опубликовано: 15.06.1986

Авторы: Антипов, Ефремов, Жабров, Жилякова, Чуканов

МПК: B23K 7/04, B65G 47/00

Метки: кантователь

...которого связан с кареткой 4через серьгу 10, закрепленную наней, и ось 11,Каретка 4 снабжена установленнымис двух сторон передними 12, заднимиопорными 13 и боковыми 14,катками,а также поворотной площадкой 15, вьгполненной Г-образной, посаженной наоси 16. С переднего торца каретка 4имеет ограничительную стенку 7, Наповоротной площадке 15 закрепленырычаг 18 и ограничители ее поворота19 и 20. Ограничитель поворота 20связан с кареткой 4 через пружинурастяжения 21.Кантователь работает следующимобразом.Группа изделий, например по три,магнитными схватами манипулятора ставится дном вниз на каретку 4(фиг,1) кантователя. После отходасхватов манипулятора от изделийподается команда на перемещениештока привода 5 вверх, Штоком черезсерьгу 10...

Номер патента: 1230526

Опубликовано: 15.05.1986

Авторы: Дергаусов, Ермачков, Иванов, Чуканов

МПК: A01D 34/73

Метки: аппарат, режущий, ротационный

...1 , а расстояние от нихдо свободных концов соответствующихрежущих ножей 3 и 4 равно г , ось ротора 1 наклонена относительно осиротора 2 на угол с 6 таким образом,что в зоне перекрытия (отмеченнойштриховкой на фиг. 1) режущий нож 3расположен над режущим ножом 4 накратчайшем расстоянии п в месте начала эоны перекрытия, где величинаобусловлена наличием допуска на установку режущих ножей по высоте и наих отклонениях от плоскости закрепле,ния. В своих передних положениях -перпендикулярно к направлению рядароторов 1 и 2 свободные концы режущих ножей 3 и 4 расположены на однойвысоте.Ротационный режущий аппарат работает следующим образом.При работе роторы 1 и 2 приводятся во вращение с помощью фрикционно 230526 2го привода (не показано) под...

Номер патента: 1227595

Опубликовано: 30.04.1986

Авторы: Данилов, Закиров, Иванов, Чуканов, Шишлевский

МПК: B66F 9/06

Метки: грузов, погрузки, транспортировки, штучных

...на гидрофицированную систему навески 1 трактора опорной рамы 2, сочлененной посредствомпар верхних 3 и 4 нижних 5 и 6 рычагов с вильчатыми подхватами 7 и 8, врезультате чего образуются два автономных четырехзвенника, верхние 3двуплеие рычаги через шарниры 9 и10 связаны с шарнирами 11 и 12 дополнительных рычагов 13 и 14 гибкимитягами 15 и 16, Центральная тягасистемы навески трактора заменена цилиндром 17, являющимся тягой переменной длины. К системе навески шарнирно подсоединен гидроцилиндр 18.Устройство работает следующимобразом,Трактор с навешенным на него приспособлением подъезжает к блоку, расположенному на наклонной плоскости.При этом вильчатые подхваты 7 и 8,жестко не связанные между собой засчет плавающего положения четырех 27595...

Номер патента: 1219670

Опубликовано: 23.03.1986

Авторы: Долотов, Истягин, Куприн, Сидоров, Чуканов

МПК: C23C 8/00

Метки: боромеднения, состав, стальных

...энергию активации процесса насыщения, способствует получению более глубоких боро 45 медненных слоев, отличающимся высокими пластическими характеристиками,Использование боромедненного слоя, полученного из смеси предлагаемого состава, в качестве припоя повышает50 свойства паяного соединения прежде всего за счет улучшения пластичности, прочности и уменьшения склонности паяного шва к хрупкому разрушению. Хлорная медь более. полно восстанавливает медь иэ окислоы, образующихся в самой насыщающей смеси, что повышает рабочий ресурс е:меси.После пяти циклов обработки насыщающую смесь обновляют регенерирующей добавкой - 3-4 мас,% хлорной ме,ци и 5-6 мас,% карбида бора от первоначальной массы смеси.Введение регенерирующей добавки сохраняет на...

Номер патента: 1139919

Опубликовано: 15.02.1985

Авторы: Домбровский, Солопий, Чуканов

МПК: F16D 41/02

Метки: гидромуфта, горного, оборудования, приводов, шахтного

...при менение в выработке тонких угольных пластов.Цель изобретения - уменьшение габаритов по диаметру, упрощение сборки и раз борки муфты.Для достижения цели в гидромуфте, содержащей разъемный корпус с виде торцовых стенок и обечайки, жестко связанных друг с другом равномерно установленными по окружности съемными крепежными фиксаторами с плавкими предохранителями, установленные внутри корпуса с возможностью взаимодействия одно с другим, турбинное колесо и насосное колесо, причем последнее жестко закреплено на подвижном в окруж ном направлении корпусе, обечайка выполнена в виде тонкостенной цилиндрической, бесфланцевой обоймы, сопряженной с насосным колесом по его периферии и зафиксированной в окружном направлении замкнутыми...

Номер патента: 1068964

Опубликовано: 23.01.1984

Авторы: Капустин, Чуканов, Шамрун

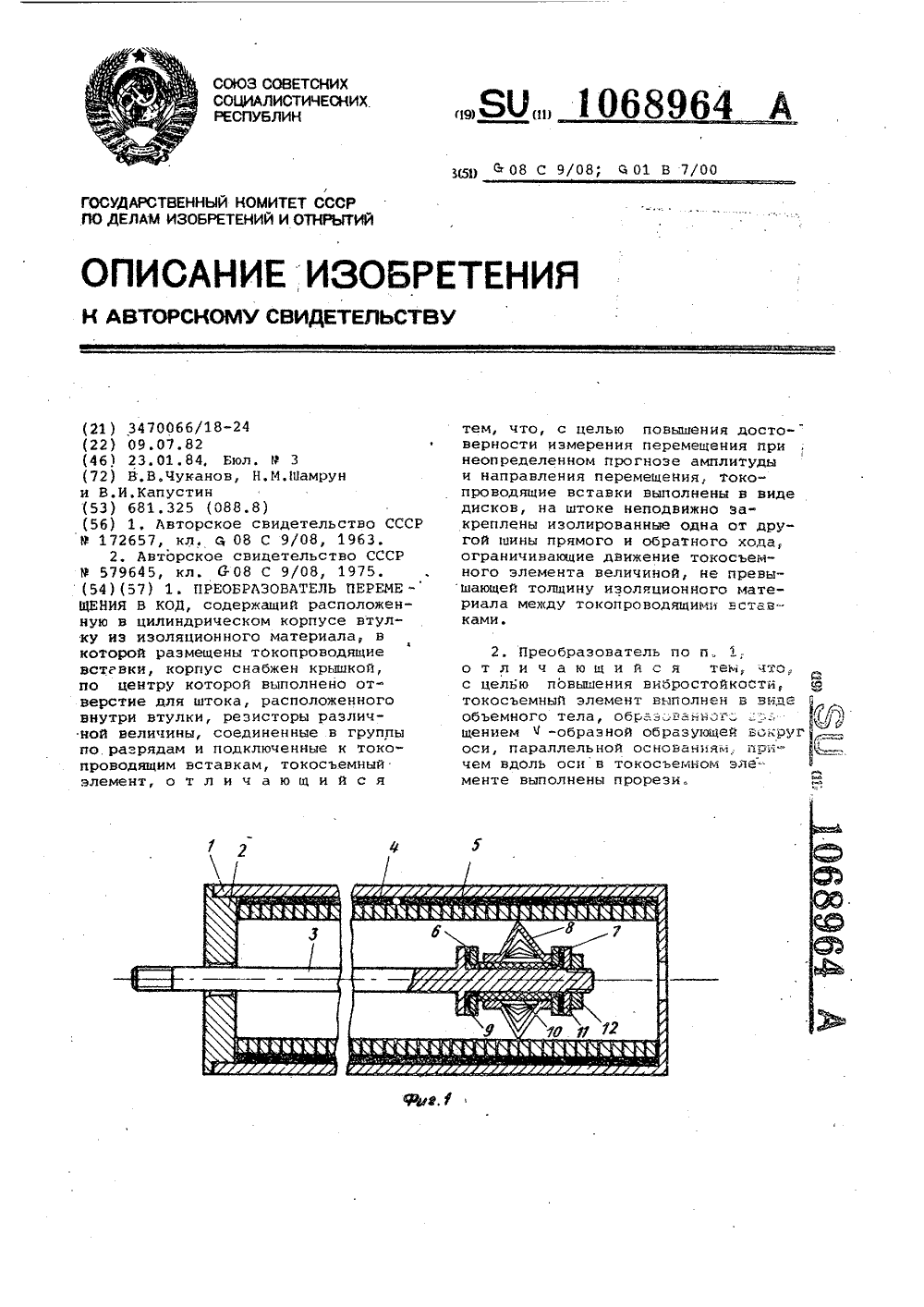

МПК: G01B 7/00, H03M 1/22

Метки: код, перемещения

...соединенные в группы поразрядам и подключенные к токопроводящим вставкам, и токосъемныйэлемент 21Недостатком этого преобразователя является невысокая достоверностьизмерения перемещения при неопределенном прогнозе амплитуды и направления перемещения.Цель изобретения - повышениедостоверности измерения перемещенияпри неопределенном прогнозе амплитуды и направления перемещения и повышение вибростойкости.Поставленная цель достигаетсятем, что в преобразователе перемещения в код, содержащем расположенную в цилиндрическом корпусе втулкуиэ изоляционного материала, в которой размещены токопроводящие вставки, корпус снабжен крышкой, по центру которой выполнено отверстиедля штока, расположенного внутривтулки резисторы различной величины,...

Номер патента: 1067406

Опубликовано: 15.01.1984

Авторы: Головин, Левин, Чуканов, Юркин

МПК: G01N 3/38

Метки: крутильный, маятник, механических, свойств

...механическое демпируощее влияние токоподводящих про- ВОДОВ, ЧТО РДТ К ПОВЫШЕНИО точности определения механических свойств материалов при кручении,На чертеже показана принципиальная схема предлагаемого крутильного маятника.Крутильный маятник содержит подвижный 1 и неодинй 2 для крепления образца 3 исследчемого материала, соединенную с псдвижнь 1 м захватом 1 инсрционнуо деталь 4, выполненную В Видс коромысла 5 с инерционными грузиками 6 и подвешенную на злектропроводящей нити 7 к устройству 8 для уравновешивания подвижной системы, Выполненному в виде системы блоков 9 с противовесом 10, электродинамическую систему для скручивания образца 3, Включающую магнитопровод 11, который может быть выполнен В виде электромагнита с обмоткой 12, пи:...

Номер патента: 1056976

Опубликовано: 30.11.1983

Авторы: Жантиев, Чуканов, Юсипов

МПК: A01M 1/08

Метки: насекомых, отлова, прямокрылых

...недолговечность магнитных записей, которые транслирует динамик10ограничивает продолжительность работыустройства, Привлекающая способностьустройства неэффективна, вследствие оьсугствия подстройки транслируемого сигнала в зависимости от температурывоздуха. 15Бель изобретения - повышение эффективности отцова насекомых.Поставленная цель достигается тем;, что устройство снабжено датчиком темпе-ратуры, а звуковая приманка содержит генератор импульсно-модулированных сигналов, вход которого соединен с датчикомтемпературы,На чертеже показана схема предлагаемого устройства. 25Устройство состоит иэ воронки .1, коснованию которой прикреплен контейнер2 с фиксетором. На воронке 1 установлены стойки 3, на которых закреплен динамик 4, Динамик 4 связан с...

Номер патента: 1047894

Опубликовано: 15.10.1983

Авторы: Нелидов, Першина, Попенко, Чуканов

МПК: C05F 11/08

Метки: ингибирования, кислотообразования, полей, почвах, рисовых

...и модельные опыты на Акаделинском массивеорошения Алма-Атинской области, Деляночные опыты закладывались на рисоно-болотной почве, содержащей 2,0общего гумуса, РН 7,8, Каждая делянка имела площадь 200 м. Рисовая солома вносилась из расчета 6,5 т/гавместе с производственной дозойминеральных удобрений. Солома заделывалась в почву эа 2 дня до затопления поля с помощью культиватор-фрезасеялки КОС,4, Опыт имел трехкратную повторность,Вегетационные опыты ставились нэмалированных сосудах объемом по24 л. В сосуды закладывалось по19 кг сильнозасоленной такыровиднойпочвы с суммой солей 6,1, РН 8,1,гумуса 2,0. Минеральные туки вносились в виде сульфата аммония и суперфосфата (азота 140 кг/га действую 30 щего вещества, фосфора 98 кг), Солому вносили...

Номер патента: 1046694

Опубликовано: 07.10.1983

Автор: Чуканов

МПК: G01R 19/04

Метки: амплитуды, радиосигнала, фазы

...на угол, равный произведению периода на четверть относительного отклонения частоты радиосигнала от частоты опорного колебания, искомую амплитуду находят путем суммирования двух полученных результатов извлечения квадратного корня, а искомую Фазу - путем выделения среднего арифметического между углом, определенным в, процессе первой фильтрации, и углом, скорректированным после осуществления повторной фильтрации.В случае выполнения квадратурной корреляционной фильтрации на цифровой основе с синхронным квантованием опорного колебания по принципу трех уровней "-1,0+1" сдвиг интервала интегрирования при повторной фильтрации осуществляют добавлением одного такта квантования в началеконце) цикла накопления и изъятием одного такта...

Номер патента: 1039463

Опубликовано: 07.09.1983

Авторы: Береговский, Виноградов, Гаврилова, Головков, Елагин, Климов, Кузьмин, Митин, Овчаренко, Червецов, Чуканов

МПК: A01J 15/12

Метки: зерна, масляного

...на приводном валу, к концу которого присоединена лопастная мешалка, центральныеотверстия неподвижных дисков выполнены с.диаметрами, последовательно увеличивающимися по ходу продукта, при этом лопасти мешалки установлены так, что непосредственносоприкасаются с последним по ходупродукта диском, а корпус устройстваснабжен установленной соосно кольцевой приемной камерой с тангенциально расположенным подводящим патрубком.Кроме того, неподвижные дискимогут быть снабжены установленными собеих сторон диска лопастями.На фиг. 1 изображено устройстводля получения масляного зерна,разрез; на фиг. 2 - вид А на фиг.1на фиг. 3 - устройство, поперечныйразрез, на фиг. 4 - сечение подвижных и неподвижных дисков с лопастями.Устройство состоит иэ...

Номер патента: 1031855

Опубликовано: 30.07.1983

Авторы: Алексеенко, Бабенко, Линицкий, Перский, Рабинович, Солопий, Хорин, Чуканов, Шуренков, Эйдерман

МПК: B65G 19/18

Метки: выравнивания, звеньев, конвейера, круглозвенных, положения, скребкового, тяговых, цепей

...на нихскребками поперечную траверсу, установленную на боковинах рамы, снабжено установленной на днище рамы направляющей,средняя часть которой выполнена с рабочей поверхностью, параллельной днищу рамы, а концевые части - со скосами в сторону днища, при этом поперечная траверса установлена над направляющей на расстоянии не менее двух шагов тяговой цепиот начала рабочей поверхности направляющей по ходу движения цепи.Кроме того, рабочая поверхность направляющей имеет, высоту с возможностьюобразования зазора между днищем рамы ивертикально расположенным звеном цепипри размещении скребка на поверхности направляющей.На фиг. 1 изображено устройство, продольный разрез, общий вид; на фиг. 2 -разрез А - А на фиг. 1; на фиг. 3 - узел1 на фиг....

Номер патента: 1025951

Опубликовано: 30.06.1983

Авторы: Алексеенко, Бабенко, Линицкий, Перский, Рабинович, Солопий, Хорин, Чуканов

МПК: F16H 55/30

Метки: звездочка, круглозвенной, тяговой, цепи

...данной звездочки является то, что такое ее выполнение приводит к заклиниванию звена цепи в звездочке, снижению КПД цепной передачи и усиленному,износу звездочки при эксплуатации.Цель изобретения - увеличение долговечности звездочки.Указанная цель достигается тем, что в звездочке для тяговой круглозвенной цепи, содержащей зубья, рабочий профиль которых описан выпуклой кривой по высоте его, а по длине - вогнутой кривой, радиус вогнутой кривой выбран увеличивающимся.от ножки к головке зуба на полуразницу хорд, соединяющих одноименные точки выпуклых кривых профиля зубьев одной впадины головок и ножек зубьев,На фиг. 1 схематически показана звездочка; на фиг. 2 и 3 - соответственно разрезы А - А и Б - Б на фиг. 1; на фиг. 4 - схема...

Номер патента: 970628

Опубликовано: 30.10.1982

Авторы: Глушенков, Ефремов, Киричек, Комаров, Корольков, Самсонов, Чуканов

МПК: H02P 13/18

...состоящие иэ согласно последовательно включенных коммутирующих тиристоров 11 - 14, Тиристоры первой коммутирующей ветви 11 и 12, подключенной параллельно источнику постоянного 2 напряжения, направлены согласно с действием напряжения этого источника, а тиристоры 13 и 14 второй коммутирующей ветви - встречно с ннм. Между общими точками коммутирующих тиристоров 11 - 14 включен коммутирующий конденсатор 15. Между одноименными силовыми выводами главных тиристоров 9 и 10 и входными выводами 23 и 24 встречно действию источника 2 постоянного напряжения включены обратные диоды 16 и 17, служащие для образования контуров, обеспечивающих непрерывное протекание постоянного входного тока инвертора 3 на интервалах закрытого 1состояния главных...

Номер патента: 961768

Опубликовано: 30.09.1982

Авторы: Хохлов, Чугунов, Чуканов

МПК: B02C 18/06

Метки: головка, гомогенизатора

...1, в котором расположен вал 2, соединенный посредством муфты с электродвигателем (не показан). Вал 2 опирается на основной подшипник 3 скольжения и дополнительный плавающий, состоящий из вкла дыша 4 В каждом из вкладышей на его цилиндрической поверхности выполнены маслоподающие канавки 5.Маслоподающая канавка 5, как один из вариантов исполнения, представляет собой проточки треугольного сечения, одна из сторон, которой расположена в плоскости перпендикулярной оси вкладыша, а другая - наклонная по образующей конусной поверхности с основанием со стороны оси вала. В теле вкладыша выполнены осевой 1 Б 6 и радиальные 7 каналы подачи смазки, Осевой канал 6 закрыт по торцам заглушка. ми. В вал 2 ввернут нож 8 с внутренней конусной поверхностью...

Номер патента: 959944

Опубликовано: 23.09.1982

Авторы: Маршев, Стрекалов, Чуканов, Штырин

МПК: B23K 9/16

Метки: газов, дуговой, защитных, сварки, среде, точечной

...соответственно .7 и для охлаждения. Контактный электрод 1имеет, кроме того. каналы 9 для подачи защитного газа.Позицией 10 обозначены свариваемюе детали. Контактные электроды 15 и 2 подсоединены к источнику переменного тока 11.Плавящийся электрод 5 подключенк источнику постоянного тока ( начертеже условно не показан ) и пода ется к месту сварки поданаим механизмом 12Каждый из контактных электродов1 и 2 выполнен с поперечным разъемом и .состоит из двух частейг опорной 13 и 14 и нажимной 15 и 16.Прилегакщие друг к другу поразъему поверхности 17 и 18 опорныхчастей 13 и 14 и нажимных частей 15и 16 контактных электродов 1 и 2имеют сФерическую Форму с радиусамиЙ и й. Центры сФерических поверхностей разъема 17 и 18 лежат в точКах О и О...

Номер патента: 958500

Опубликовано: 15.09.1982

Авторы: Першина, Чуканов

МПК: C12N 1/10

Метки: lастовастеriuм, кислот, органических, продуцент, рlаnтаruм-34, растительного, силосовании, сырья, штамм

...для данного штамма является нейтральнаясреда (рН - 7,0) и мезофильные температурныеусловия (28-30 С) . 35 Штамм 34 5,25 0,50 4Желатину не разжижает, цвет и запах еене изменяет. Катализу не разлагает. На мясопептонном бульоне рост слабый, скудный осадокна дне. Цвет среды не изменяется, запаха нет,Ргаэ и пленка не образуются. На скошенном мя.сопептонном агаре растет слабо, образуя малозаметный штрих в виде слабого беловато - прозрачного налета. На обрате на 3 - ие суткиобразует слабый сгусток, кислотность на 7 - ыесутки равна 87,5 ф Тернера, На синтетическойсреде выдерживает присутствие до 6% поваренной соли и при этом снижает рН до 3,7, образуемая кислотность равна 55 Ч Тернера.Отношение к углеводам. Сбраживает мальто.зу, сахароэу,...

Номер патента: 891783

Опубликовано: 23.12.1981

Авторы: Антюшин, Двоскин, Козлов, Лаврентьев, Репников, Савкевич, Сигмунд, Соломенцев, Усачев, Чуканов

МПК: C21B 9/04

Метки: нагревателя, насадка, регенеративного

...А-А фиг. 6 - разрез Б-Б фиг. 7 - насадка, в На фиг. 1на фиг. 2 - тне, на фиг. 3длине, на фигпо высоте, нана фиг. 4; нана фиг. 4; нааксонометрии,Кирпичи 1 уложены в насадке 215таким образом, что образуют системувертикальных панелей, разделенных,между собой щелевыми сплошными каналами, ширина которых равна высотедистанционных выступов . При этом кир 20пичи соседних панелей смещены относительно друг друга как по вертикалитак и по горизонтали, что повышаетмеханическую прочность насадки и891783 Формула изобретения обеспечивает постоянство ее геометрической характеристикиКирпичи в каждом горизонтальномряду панели могут укладываться с зазором между ними, а кирпичи смежныхрядов смещены относительно другдруга по горизонтали.Наличие забора...

Номер патента: 886958

Опубликовано: 07.12.1981

Авторы: Воробейчук, Хохлов, Чугунов, Чуканов

МПК: B01F 5/06

Метки: головка, гомогенизатора

...показана головка гомогенизатора, общий вид; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.Головка гомогенизатора состоит из корпуса 1, в котором расположен вал 2, соединенный посредством муфты с ротором электродвигателя (не показаны). Вал опирается на подшипник 3 скольжения, выполненный из фторопласта для обеспечения рабо- ты в агрессивной среде. В вал 2 ввернутнож 4 с внутренним конусом 5, вращающийся с минимальным зазором во втулке б с прорезями. Кроме того, вал 2 опирается на вкладыши плавающего подшипника 7 скольжения, выполненного в виде двух цилиндрических стержней, установленных во взаимно перпендикулярных отверстиях, оси которых размещены в одной плоскости, В одном из вкладышей 8 выполнено осевое продольное...

Номер патента: 783898

Опубликовано: 30.11.1980

Авторы: Родина, Чуканов

МПК: H02G 1/12

Метки: жил, ленточных, проводов, разделения

...ных один над другим и подвижно соединенныхмежду собой винтами 3 и штифтами 4 с пружинами 5.783898 15 формула изобретения Верхний разделительный блок 1состоит из вибратора с матрицей 6.Вибратор состоит из"корпуса 7, внутри которого расположен шток 8; удерживаемый пружинами 9, одна иэ кото рых упирается в проточку верхнейкрышки 10, а другая - в проточкуматрицы б верхнего разделительногоблока 1. На боковой крышке 11"корпуса7 расположен штуцер 12 для подачйсжатого воздуха.Нижний разделительный блок 2, выполненный в виде матрицы 13, является основанием устройства.Матрицы б, 13 имеют режущие эле"- менТы для разделения жил ленточныхпроводов, выПолненные в виде зубцов"трапецеидального сечения с шагом,равным номинальному шагу расположейия...

Номер патента: 778791

Опубликовано: 15.11.1980

Авторы: Хохлов, Чугунов, Чуканов

МПК: B02C 18/06

Метки: головка, гомогенизатора

...21.Однако при работе высокооборотный вал с ножом центрируется посредством подшйпнйка Скольжения, который воспркнймает дойолйительную нагрузку от неу равновешенности вала к от неравномерного поступления обрабатываемок ткаик "взону ножа, что приводит к износу трущейся поверхности вкладьыа. Это снижает срок зксплу .."- : ф.пала ЯЭФчертеже не показаны). Вал опирается на йодшипник 3 скольжения, выполненный из фторопласта для обеспечения работы в агрессивной среде. В вал 2 ввернут нож 4 с внутренним конусом 5, вращающийся е мйнимальным зазором во втулке б с прорезями, Кроме того, вал 2 опирается на вкла. - дыши 7 плавающего подшипника скольжения, выполненного в виде двух цилиндрических стержней, установленных во взаимно перпендикулярных...

Номер патента: 767718

Опубликовано: 30.09.1980

Авторы: Мануйлов, Чуканов

МПК: G05D 16/06

Метки: газа, давления, регулятор

...11, и упоров, первый из которых 12 закрепленна мембране 7 усилителя, а второй 13с выполненным"в нем пазом для установления плоской пружины 9 закрепленна корпусе 1.Регулятор давления работает следующим образом.ЗО Высокое переменное входное давление Рв понижается до заданной величины Рзь, и поддерживается постояннымпри прбхождении воздуха между рабочимклапаном 2 и его седлом. Площадь проходного сечения рабочего клапана 2определенным образом связана с силой 5сжатия пружины задания 11 входнымдавлением и расходом воздухаПри уменьшении выходного давления, что может быть вызвано уменьше-" ниемвходного давления или увеличением расхода газа, мембрана 10 поддействием пружины 11 опускается ичерез плоскую пружину 9 уменьшает йроходйоесечение...

Номер патента: 753533

Опубликовано: 07.08.1980

Авторы: Белов, Кабанов, Харитонов, Чуканов

МПК: B22D 17/14

Метки: давлением, литья, машинах, отливки

...камеру для герметизации пресс-форж через уплотнения толкателей.Целью изобретения является повышение надежности работы устройства, 3 О Это достигается тем, что устройство снабжено упорами, жестко закрепленными на задней стенке камеры длягерметизации пресс-форьы и взаимо-.действующими с плитой толкателейпресс-формы,На чертеже дан общий вид устройства,Устройство содержит камеру 1 длягерметизации пресс-формы 2, выполненную подвижной относительно формодержателя 3. На задней стенке камеры 1 .жестко закреплены упоры 4. Формодержатель 3 жестко соединен с подвижнойплитой 5 машины, на которой установлены гидроцилиндры 6 для перемещениякамеры 1, Пресс-форма 2 имеет плитутолк ателей 7.Устройство работает следующим образом,При,Открывании...

Номер патента: 746678

Опубликовано: 05.07.1980

Авторы: Смотрелкин, Соловьев, Чуканов

МПК: G08C 25/00

Метки: дистанционной, передачи, приемника, угла

...синусно-косинусного трансформатора, ротор приемника вращают по часовой стрелке до установки в нулевое положение. При этом ротор датчика также должен быть установленв нулевое положение, При вращении ротора приемника напряжение на входе Фазочувствйтельного выпрямителя 1 изменяется50 55 бО О 35 25 30 35 по синусоидальному закону, причем максимуму напряжения соответствуют углы поворота ротора 90 и 270 ф, а минимуму 0 и 180. При этом в диапазоне угла поворота ротора от 0 до 180 о фазы напряжений О и Оо совпадают, а в диапазоне от 180 до 360- противоположны. Таким образом, поло,жению ротора. О соответствует минимальное напряжение на выходе фазочувствительного выпрямителя 1 и, при условии вращения ротора по часовой стрелке, переход от...

Номер патента: 739491

Опубликовано: 05.06.1980

Авторы: Демин, Подчуфаров, Самохвалов, Тимин, Чернова, Чуканов

МПК: G05D 16/20

Метки: газовой, параметрами, среды

...7 подключен к выходу исполнительного органа 8. Первый и второй5выходы блока задания программы изменения температуры и давления газа 9параллельно подключены к первым и вторым входам блоков управления 10 и 11.Выход первого блока управления 10 параллельно подключен ко входу регулирующего органа 2 и к третьему входу второго блока управления 11; выход которогоподключен ко входу исполнительного органа 8. где 1(рометого, наличие в указанном устройстве двух выходов из проточной ка- . меры ( выхода в рабочую камеру и вы хода ко второму регулирующему органу) требует достаточного для обеспечения10необходимых расходов запаса рабочегогаза в магистрали высокого давления.Целью изобретения является расширение рабочего диапазона...

Номер патента: 686051

Опубликовано: 15.09.1979

Авторы: Соловьев, Чуканов

МПК: G08C 19/12

Метки: дистанционной, передачи, угла

...опорного напряжения 1, выход сельсин-датчика 2 подключен ко входу сельсин-приемника 3, выход которого соединен со входом усилителя-формирователя 5, вход усилителя-формирователя 4 подключен к источнику опорного напряжения 1, выходы усилителей-формирователей 4 и 5 подключены ко входам сумматора по модулю два 6, выход которого соединен с инвертором 7,Устройство работает следующим образом.При наличии рассогласования между положениями роторов сельсина-датчика 2 и сельсина-приемника 3 фазы напряжений на входах усилителей-формирователей 4 и 5 совпадают (для углов рассогласования 0 - 180), либо противоположны (для углов рассогласования 180 - 360) . Таким образом, на входы сумматора по модулю два 6 поступают импульсы, формируемые...
