Многостабильный триггер богдановича

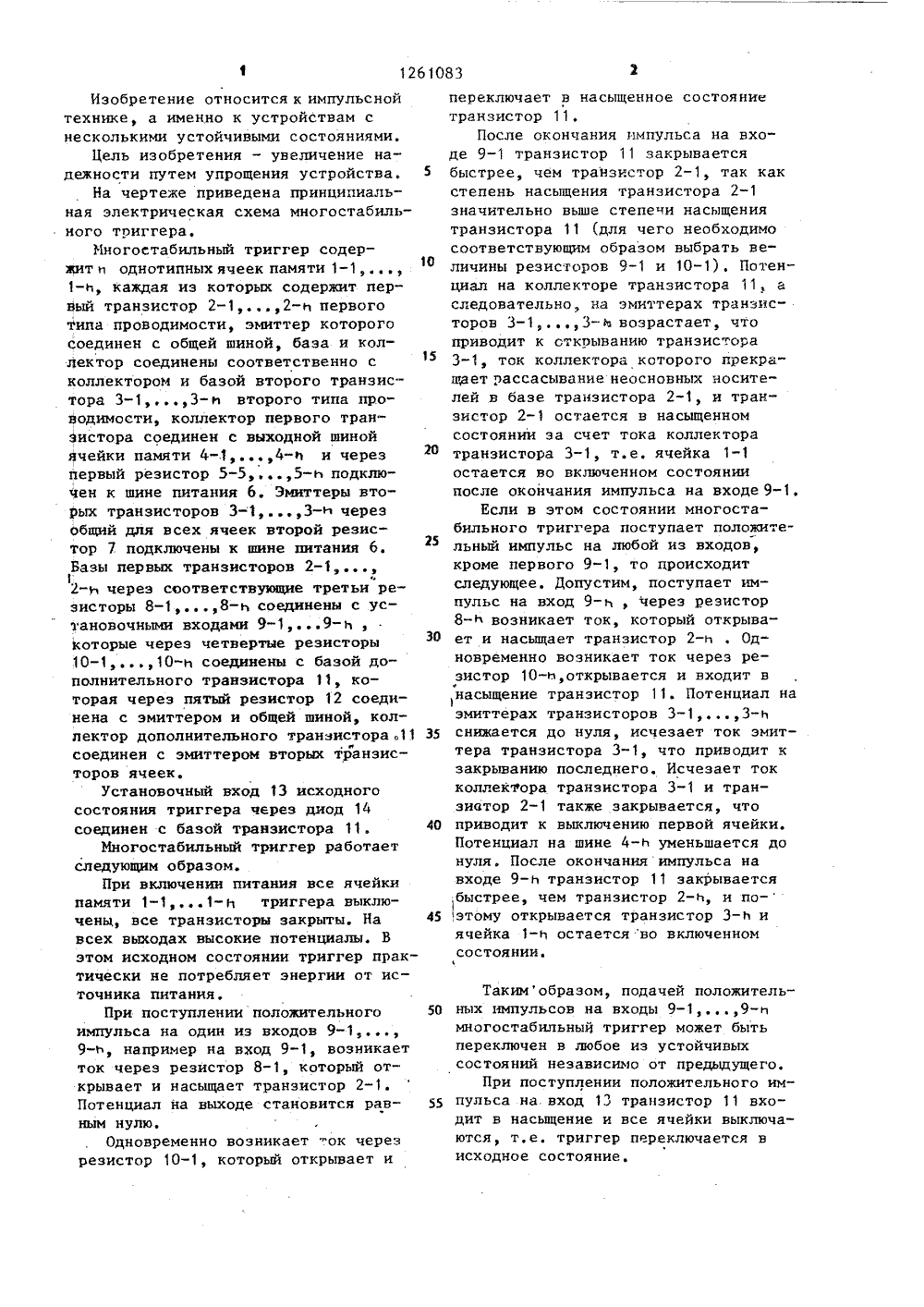

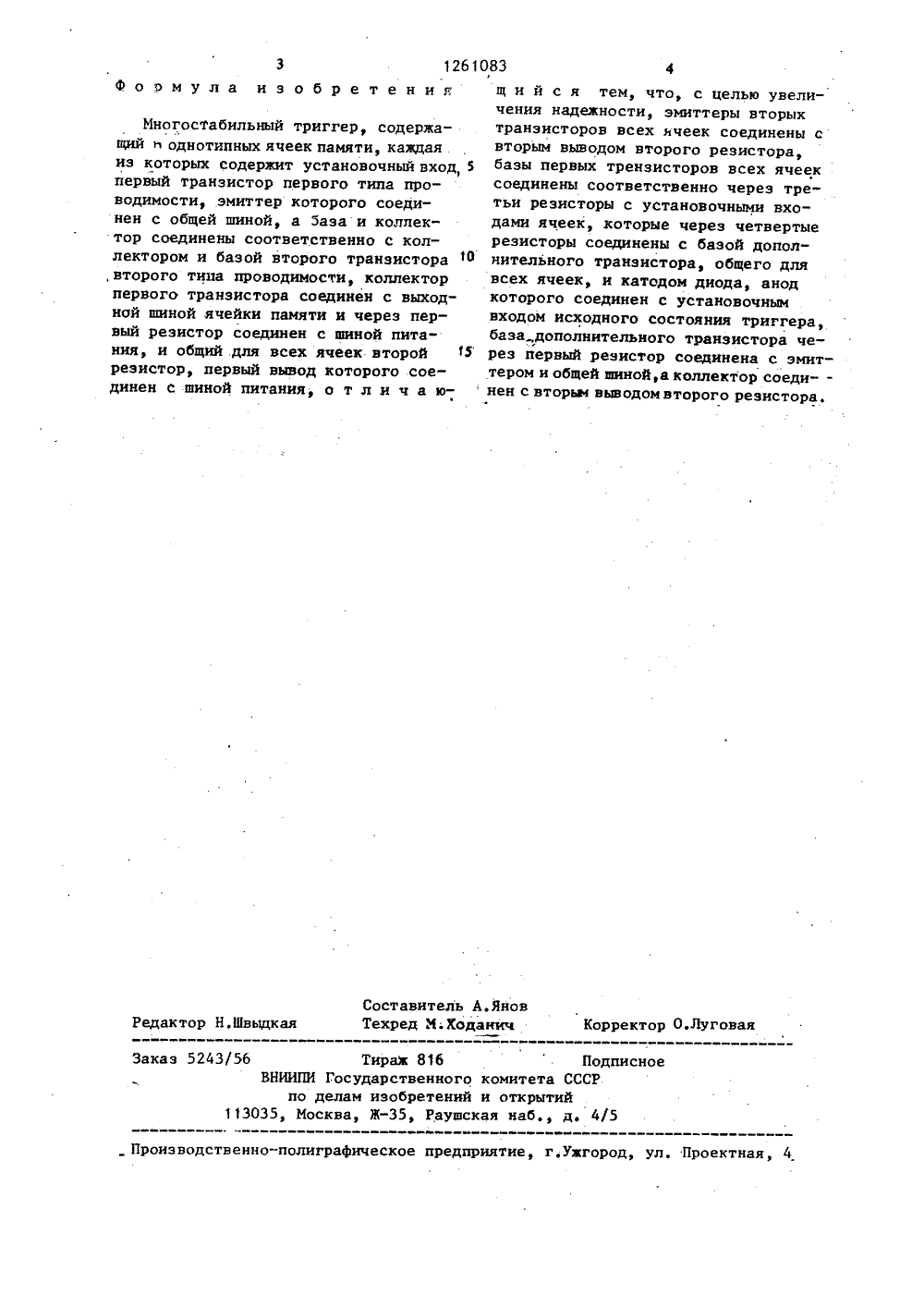

50 55 Изобретение относится к импульснойтехнике, а именно к устройствам снесколькими устойчивыми состояниями,Цель изобретения - увеличение надежности путем упрощения устройства,На чертеже приведена принципиальная электрическая схема многостабильного триггера.Иногостабильный триггер содержит н однотипных ячеек памяти 1-1.каждая иэ которых содержит первый транзистор 2-12- первоготипа проводимости, эмиттер которогосоединен с общей шиной, база и колЛектор соединены соответственно сколлектором и базой второго транзистора 3-13- и второго типа проводимости, коллектор первого транЗистора соединен с выходной шинойячейки памяти 4-.14-и и черезпервый резистор 5-5,5-ь подключен к шине питания 6, Эмиттеры вторых транзисторов 3-1. 3-и черезобщий для всех ячеек второй резистор 7 подключены к шине питания 6.Базы первых транзисторов 2-1,ч2-и через соответствующие третьи резисторы 8-18- соединены с установочными входами 9-1,9-и,которые через четвертые резисторы10-110- соединены с базой дополнительного транзистора 11, которая через пятый резистор 12 соединена с эмиттером и общей шиной, коллектор дополнительного транзистора .11соединен с эмиттером вторых транзисторов ячеек.Установочный вход 13 исходногосостояния триггера через диод 1соединен с базой транзистора 11.Иногостабильный триггер работаетследующим образом,При включении питания все ячейкипамяти 1-1,1-и триггера выключены, все транзисторы закрыты. Навсех выходах высокие потенциалы. Вэтом исходном состоянии триггер практически не потребляет энергии от источника питания,При поступлении положительногоимпульса на один из входов 9-19-ь, например на вход 9-1, возникаетток через резистор 8-1, который открывает и насыщает транзистор 2-1.Потенциал на выходе становится равным нулю.Одновременно возникает -.ок черезрезистор 10-1, который открывает и 5 10 15 20 25 30 35 40 45 переключает в насыщенное состояние транзистор 11.После окончания импульса на входе 9-1 транзистор 11 закрывается быстрее, чем транзистор 2-1, так как степень насыщения транзистора 2-1 значительно выше степечи насыщения транзистора 11 (для чего необходимо соответствующим образом выбрать величины резисторов 9-1 и 10-1). Потенциал на коллекторе транзистора 11, а следовательно, на эмиттерах транзисторов 3-13-й возрастает, что приводит к открыванию транзистора 3-1, ток коллектора которого прекра" щает рассасывание неосновных носителей в базе транзистора 2-1, и транзистор 2-1 остается в насыщенном состоянии за счет тока коллектора транзистора 3-1, т.е. ячейка 1-1 остается во включенном состоянии после окончания импульса на входе 9-1,Если в этом состоянии многостабильного триггера поступает положительный импульс на любой из входов, кроме первого 9-1, то происходит следующее, Допустим, поступает импульс на вход 9-, через резистор 8- возникает ток, который открывает и насыщает транзистор 2-н . Одновременно возникает ток через резистор 10-ь,открывается и входит в ,насыщение транзистор 11. Потенциал на эмиттерах транзисторов 3-13-ь снижается до нуля, исчезает ток эмиттера транзистора 3-1, что приводит к закрыванию последнегоИсчезает ток коллектора транзистора 3-1 и транзиотор 2-1 также закрывается, что приводит к выключению первой ячейки. Потенциал на шине 4-ь уменьшается до нуля. После окончания импульса на входе 9-л транзистор 11 закрывается быстрее, чем транзистор 2-, и по- этому открывается транзистор 3-ь и ячейка 1-и остается во включенном состоянии. Такимобразом, подачей положительных импульсов на входы 9-19- многостабильный триггер может быть переключен в любое из устойчивых состояний независимо от предыдущего.При поступлении положительного импульса на. вход 13 транзистор 11 входит в насьпцение и все ячейки выключаются, т.е. триггер переключается в исходное состояние,Составитель А.ЯновТехред Х.Ходаккч Корректор О,Луговая Редактор Н,Швыдкая Тираж 816Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 5243/5 б Производственно-полиграфическое предприятие, г,ужгород, ул. Проектная, 4 Р Щ о, с целью увеличения надежности, эмиттеры вторыхМногостабильный триггер, содержа- транзисторов всех ячеек соединены с щийоднотипных ячеек памяти, каждая, втоРым выводом второго резистора, иэ которых содержит установочный вход, 5 базы первых трензисторов всех ячеек первый транзистор первого типа про- соединены соответственно через треводимости, эмиттер которого соеди- тьи резисторы с установочными вхонен с общей шиной, а 5 аза и коллек- дами ячеек, которые через четвертые тор соединены соответственно с кол- резисторы соединены с базой дополлектором и базой второго транзистора 10 нительного транзистора, общего для ,второго типа проводимости, коллектор всех ячеек, и катодом диода, анод первого транзистора соединен с выход- которого соединен с установочным ной шиной ячейки памяти и через пер- входом исходного состояния триггера, вый резистор соединен с шиной пита- базадополнительного транзистора чения, и общий для всех ячеек второй 15 реэ первый резистор соединена с эмитреэистор, первый вывод которого сое- тером и общей шиной,а коллектор соедидинен с шиной питания, о т л и ч а ю-нен с вторым выводомвторого резистора.
