Генератор импульсов

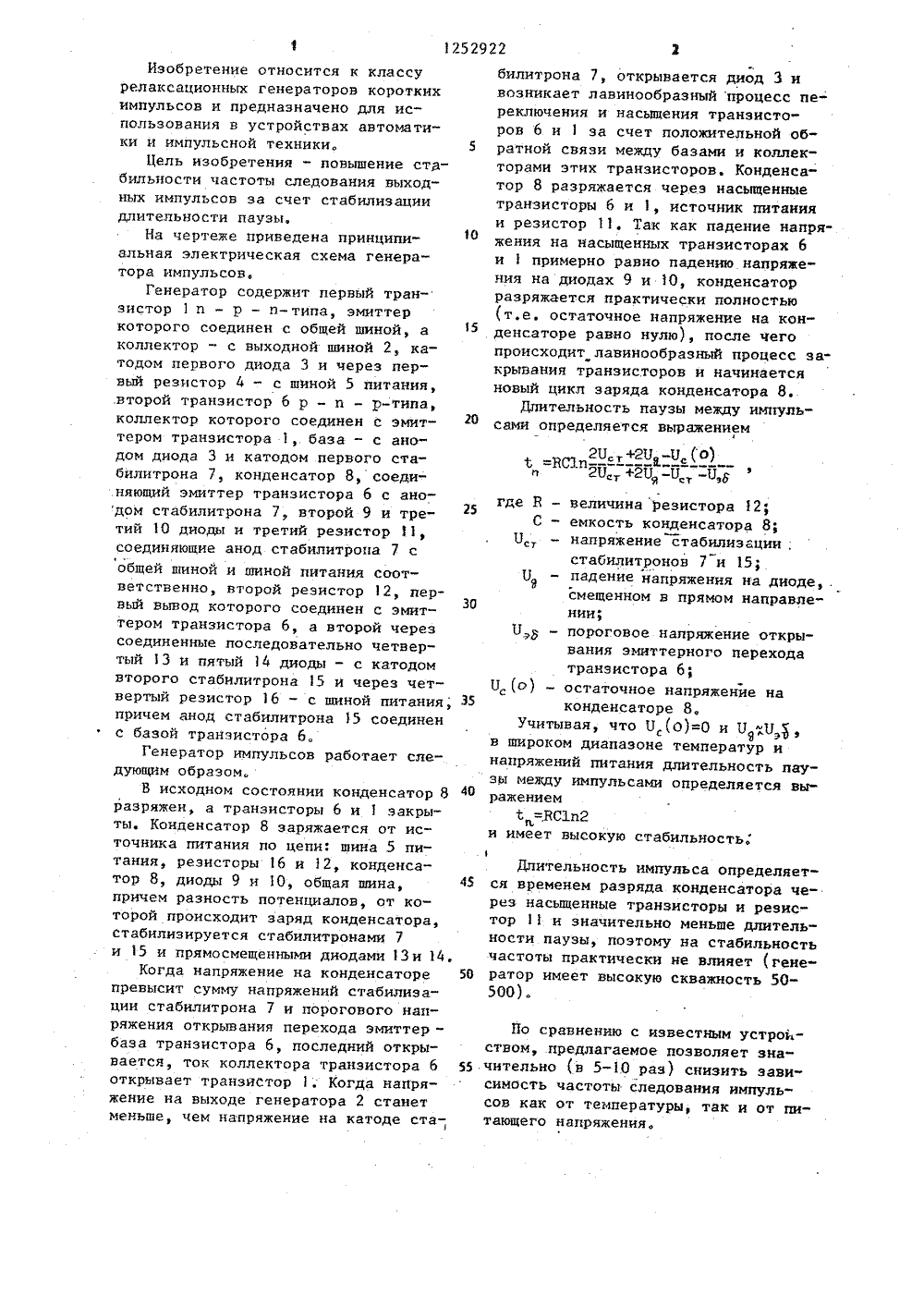

СОЮЗ СООЕТСНИХ ОЦИАЛИСТИ 1 ЕСНИХРЕСПУБЛИН 80125 ЗК 32 ЕТЕУ у 5 ип Грель льство СССР/02, 1977. по ср 1 ил. ГОСУДФРСТ 9 ЕННЫЙ НОМИТЕТ СССРПО,ВЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТРЙ ОПИСАНИЕ ИЭОЙ АВТОРСИОМУ СВИД":ТЕЛЬС(57) Изобретение относится к классу релаксационных генераторов коротких импульсов и предназначено для использования в устройствах автоматики и импульсной техники. Целью изоб" ретения является повышение стабильности частоты следования выходных импульсов. В устройство, содержащее транзистор 1 и - р - п-типа, диод 3 выходную шину 2, резисторы 4 и 12 шнн питания, транзистор 6 р - и - рт а, стабилитрон 7, конденсатор 8для достижения цели изобретения путем стабилизации длительности паузы введены резисторы 11 н 16, диоды 9, 10, 13 и 14, стабилнтрон.15. Длительность импульса определяется временем разряда конденсатора через иа" сьиценные транзисторы и резистор 11, она значительно меньше длительности паузы, поэтому на стабильность частоты практически не влияет, Генератор имеет высокую скважность 50"500. Изобретение позволяет значительно (в 5-10 раз) снизить эависимостьь частоты следования импульсов от температуры, от питающего напряженияавнению с базовым объектом.Изобретение относится к классу релаксационных генераторов коротких импульсов и предназначено для использования в устройствах автомати" ки и импульсной техники. 5Цель изобретения - повышение стабильности частоты следования выходных импульсов за счет стабилизации длительности паузы.На чертеже приведена принципиальная электрическая схема генератора импульсов.Генератор содержит первый транзистор 1 и - р - и- типа, эмиттер которого соединен с общей шиной, а коллектор " с выходной шиной 2, катодом первого диода 3 и через первый резистор 4 - с шиной 5 питания, .второй транзистор 6 р - и - р-типа коллектор которого соединен с эмиттером транзистора 1, база - с анодом диода 3 и катодом первого стабилитрона 7, конденсатор 8, соеди.няющий эмиттер транзистора 6 с анодом стабилитрона 7, второй 9 и тре" тий 10 диоды и третий резистор 11, соединяющие анод стабилитропа 7 с общей шиной и шиной литани соответственно, второй резистор 12, первыи вывод которого соединен с эмитнЗО тером транзистора 6 а второй через соединенные последовательно четвертый 13 и пятый 14 диоды - с катодом второго стабилитрона 15 и через четвертый резистор 16 - с шиной питания, З 5 причем анод стабилитрона 15 соединенс базой транзистора 6.Генератор импульсов работает следующим образом.В исходном состоянии конденсатор 8 ф разряжен, а транзисторы 6 и 1 закрыты. Конденсатор 8 заряжается от источника питания по цепи: шина 5 питания, резисторы 16 и 12, конденсатор 8, диоды 9 и 10, общая шина,45 причем разность потенциалов, от которой происходит заряд конденсатора, стабилизируется стабилитронами 7 и 15 и прямосмещенными диодами 13 и 14,Когда напряжение на конденсаторе 50 превысит сумму напряжений стабилизации стабилитронаи порогового напряжения открывания перехода змиттер " база транзистора 6, последний открывается, ток коллектора транзистора 6 55 открывает транзистор 1. Когда напряжение на выходе генератора 2 станет мекьше, чем напряжение на катоде ста-,билитрона 7, открывается диод 3 и возникает лавинообразный процесс переключения и насыщения транзисторов 6 и 1 за счет положительной обратной связи между базами и коллекторами этих транзисторов. Конденсатор 8 разряжается через насыщенные транзисторы 6 и 1, источник питания и резистор 11. Так как падение напряжения на насыщенных транзисторах 6 и 1 примерно равно падению напряжения на диодах 9 и 10, конденсатор разряжается практически полностью (т,еостаточное напряжение на конденсаторе равно нулю), после чего происходит лавинообразный процесс закрывания транзисторов и начинается новый цикл заряда конденсатора 8.Длительность паузы между импульсами определяется выражением21.1. т+21 -17 с ( О):ИС 1 п21 ст +21.1, -11 ст 198где В - величинарезистора 12;С - емкость конденсатора 8;напряжение стабилизации,стабилитронов 7 и 15;падение напряжения на диоде, .смещенном в прямом направлении;О- пороговое напряжение открывания эмиттерного переходатранзистора 6;11 (о) - остаточное напряжение наконденсаторе 8.Учитывая, что У,(О)=0 и Ур 11 Д, в широком диапазоне температур и напряжений питания длительность паузы между импульсами определяется выражением1 =,ВС 1 п 2и имеет высокую стабильность.Длительность импульса определяется временем разряда конденсатора через насыщенные транзисторы и резистор 11 и значительно меньше длительности паузы, поэтому на стабильность частоты практически не влияет (генератор имеет высокую скважиость 50- 500).По сравнению с известным устроьством, предлагаемое позволяет значительно (в 5-10 раз) снизить эави" симость частоты следования импульсов как от температуры, так и от питающего напряжения,Составитель С. АгеевРедактор А. Коэориз Техред И,Ходанич Корректор В,Синицкая Заказ 4630/56 Тираж В 16 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ,113035, Москва, 3-35, Рауаская наб., д. 4 ОПроизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 3 1252Формула изобретения Генератор импульсов, содержащий первый транзистор и - р - п-типа, эмнттер которого соединен с общей шиной, а коллектор - с катодом пер" вого диода, выходной шиной и через первый резистор - с виной питания, второй транзистор р - п - р-типа, коллектор которого соединен с базой 10 первого транзистора, а база - с анодом первого диода н катодом первого стабнлитрона, эмиттер второго транзистора соединен с анодом первого стабипитрона через конденсатор и 5 второй резистор первый вывод которого соединен с эмиттером второго транзистора, о т л и ч а ю щ и й с я 922 4тем, что, с целью повышения стабильности частоты следования выходных импульсов, в него введены третий и четвертый резисторы, второй стабилитрон, анод которого соединен с базой второго транзистора, соединенные последовательно второй и третий диоды, включенные между анодом первого стабилитрона и общей шиной, анод первого стабилнтрона соединен с шиной питания через третий резистор-, второй вывод второго резистора ,соединен с шиной питания через четвертый резистор, а также соединенные последовательно четвертый и пятый диоды, включенные между вторым выводом второго резистора н катодомгвторого стабнлитрона.
