Боев

Номер патента: 1181987

Опубликовано: 30.09.1985

Автор: Боев

МПК: B67D 5/365

Метки: жидкостей, перегрузки

...два витка отрезка 11 шланга, то с секции 5 сматывается один виток отрезка 12 шланга, т.е. выдерживается соотношение витков 2:1, причем при первом оборо" те барабана 1 с секции 5 отрезок 12 шланга разматывается, а при втором - наматывается в обратном направлении. Одновременно на секцию 6 барабана 1 наматывается гибкий трос 14. При этом пружинный узел 15 растягивается на длину, пределы которой определяются ограничителем 16. Этой длины достаточно для разгрузки малолитражных цистерн, сливные патрубки 22 которых расположены в их задней части.При разгрузке автоцистерн большой грузоподъемности, где требуется подача шланга на большее расстояние, после выборки троса 14 на длину, определяему 3 о пружинным узлом 15 с ограничителем 16, через...

Номер патента: 1159145

Опубликовано: 30.05.1985

Авторы: Боев, Голев, Зотова, Певзнер, Яуре

МПК: H02P 7/74

Метки: асинхронный, вентильный, каскад

...6, ведомому сетью с узлом .7 управления, датчик 8 напряжения и датчик 9 тока ротора, выход которого соединен с одним входом элемента ИЛИ 10, соединенного выходом со счетным входом триггера 11, выход которого соединен с входом блока 4 управления, выход датчика 8 напряжения через пороговый элемент12 и распределитель .13 импульсов соединен с управляющими электродами тирнсторов выпрямителя 5, другой вход элемента ИЛИ 10 соединен с выходом датчика 8 напряжения через пороговый элемент 14, выход блока 4 управления соединен с управляющим входом ключевого элемента 15, включенного коммутируемым выводом параллельно пороговому элементу 12.з 1159.145 4Коммутатор 3 и блок 4 управления говый элемент 12 снова не пробьется могут быть выполнены в...

Номер патента: 1155873

Опубликовано: 15.05.1985

Авторы: Боев, Демина, Корманов, Криславский, Мучник, Твердохлебов

МПК: G01K 7/02

Метки: температуры

...надежности приводитк уменьшению инерционности,На фиг, 1 показано устройствов двух проекциях, общий вид; фиг.2блок крепления и его составныечасти, вид А.Устройство для измерения температуры содержит штангу 1, корпус 2,имеющий форму усеченного конуса,втулку 3, пружину 4, термочувствительный элемент 5, токовыводы б,уплотнение 7, втулку 8, соединеннуюсо штангой 1, защитный каркас, изготовленный из проволочных элементов 8, имеющих Г-образные окончайия10, размещенные в отверстиях штанги,блок 11 крепления из скобы 12 с фигурными заплечиками, плоского кольца 13 с вырезами 14 по внутреннемуконтуру, заплечики 15 скобы, причемодни вырезы обеспечивают перемещениеплоского кольца 13 вдоль оси корпуса 2, а другие вырезы 14 входят...

Номер патента: 1149361

Опубликовано: 07.04.1985

Авторы: Боев, Воронин

МПК: H02P 1/56

Метки: двухдвигательным, электроприводом

...реле, другойвывод обмотки первого промежуточного реле через командоаппарат подключен к точке соединения одних зажимов первого и второго контактовпереключателя, другой вывод обмоткивторого промежуточного реле подключен к одному из зажимов замыкающегоконтакта реле времени, введены двегруппы диодов по три диода в каждой,аноды диодов каждой группы подключены к соответствующим зажимам для подключения питающей сети первого ивторого электродвигателей, катодыуказанных дкодов объединены и подключены к точке соединенич другихзажимов первого и второго контактовпереключателя, другой зажим первогозамыкающего контакта первого проме-,жуточного реле через последовательно соединенные третий замьвающийконтакт первого промежуточного релеи третий...

Номер патента: 1149268

Опубликовано: 07.04.1985

Авторы: Барметов, Боев, Евтеев, Колядко, Уваров

МПК: G06F 11/28

Метки: записи, коррекции, программ

...первого элемента И блока записи в постоянную память и с вторым информационным входом коммутатора блока задания режима, выход дешифратора блока записи в постоянную память соединен с вторым10 блок 5 1 постоянной памяти, выход 52 мультиплексора 42, выход 53 мультиплексора 46, выход 54 схемы сравнения, вход/выход 55 блока 51, выход 56 преобразователя 50 уровня, счетчик 57, регистры 58 и 59, схему 60 сравнения, сумматор 61, коммутаторы 62 и 63, входы 64-66 занесения информации счетчика и регистров, входы 67 и 68 коммутаторов, коммутатор 69, элемент 70 задержки, элементы И-НЕ 71 и 72, элемент 73 задержки, элемент И 74, элемент ИЛИ 75, триггер 76, переключатель 77, входы 78- 82.Блок 9 обеспечивает стирание, запись, хранение и выдачу по...

Номер патента: 1133092

Опубликовано: 07.01.1985

Авторы: Алянский, Боев, Репин

МПК: B27H 5/10

Метки: бочек, укупорки

...производительность,Цель изобретения - повышение производительности. Цель достигается тем, что устройство для укупорки бочек включает корпус, механизмы центровки бочек, снятия и установки уторного обруча, гидропривод с гидроцилиндром и толкателем для днища, при этом устройство снабжено золотниковым распределителем с установленным на его оси храповым механизмом и дополнительными гидроцилиндрами, при этом дополнительные гидроцилиндры кинематически связаны через переключатели с золотниковым распределителем.На фиг. 1 изображена схема устройства для укупорки бочек, вид спереди; на фиг. 2 - схема гидропривода устройства. Устройство для укупорки бочек включаеткорпус 1, гидропривод 2 с гидроцилиндром 3 и толкателем 4 для днища, механизмы...

Номер патента: 1121598

Опубликовано: 30.10.1984

Авторы: Боев, Клок

МПК: G01N 1/22

Метки: отбора, проб

...коаксиально штоку.На чертеже показано устройство для 50отбора проб.Устройство включает кожух 1 с установленной в нем коаксиально цилиндрической трубкой 2, разделенной перегородкой на камеру 3 для отбора и . 55 хранения проб и камеру 4 регулирования скорости движения штока. В цилиндрической трубке 2 установлен шток 5,. на котором жестко закреплена крышка 6,шпилька 7. В камере 3 расположен поршень 8, установленный свободно на штоке 5 с возможностью фиксирования относительно штока 5 при помощи шпильки 7. Задатчик скорости 9 выполненс калиброванными каналами 10 и установлен между камерами 3 и 4, В камере 3 по ее внутренней поверхностирасположена пружина сжатия 11,Камера 4 герметически изолированаот окружающей среды пробкой 12 и...

Номер патента: 1119160

Опубликовано: 15.10.1984

Авторы: Боев, Голев, Зотова, Певзнер, Яуре

МПК: H02P 13/30

Метки: тиристорным, циклоконвертором

...резисторы 11 идиоды 12, подключенные к управляющий 1 Оэлектродам вентилей 1, резисторы 5шунтированы ключами 13,На фиг. 2 показаны диаграмма 14трехфазного напряжения источникапитания, диаграмма 15 напряжения 15конденсатора б, диаграмма 16 управляющих импульсов и диаграмма 17 напряжения на обмотке электродвигателя 2 для фазы С.Устройство работает следующим образом.После подачи напряжения от источника питания и обмоткам статора электродвигателя 2 от выпрямителя 3 начинаетзаряжаться, конденсатор б через резистор 5, который не замкнут ключом 13.Время заряда коцденсатора 6 зависит.от параметров элемента 4 задержки иопределяетсяс = К С 1ЕЕ .- Прадагде К - сопротивление резистора 5элемента 4 задержки;С - емкость конденсатора 6;Е -...

Номер патента: 1113550

Опубликовано: 15.09.1984

Авторы: Боев, Солодуха

МПК: E21C 45/00

Метки: гидромонитора, прерыватель, струи

...наладкой гидромонитора два 15параллельных диска с прерывающимиэлементами выполненными в видепластин 2Известное устройство характери-.зуется распылением струи гидромони- щтора при взаимодействии с прерывающими элементами.Целью изобретения является повышение эффективности работы устройст.ва за счет увеличения компактности 2струи.Указанная цель достигается тем,что в прерывателе струи гидромонитора, включающем установленные наоси перед насадкой гидромонитора два ЗОпараллельных диска с прерывающимиэлементами, расположенными междуними по окружности, прерывающиеэлементы выполнены в виде струн.На фиг.изображено предлагаемое,устройство, общий вид; на фиг, 2 -то.же, вид сверху. На стволе гидромонитора и его насадке 1 с помощью упорного болта...

Номер патента: 1104631

Опубликовано: 23.07.1984

Авторы: Боев, Витер, Канарейкин

МПК: H02P 5/28

Метки: крана, механизма, передвижения, электропривод

...соединенный с одними релейными элементами, введены другой коммутатор, реле времени, другой релейный элемент, датчик точного останова, элемент И и элемент ИЛИ, выход которого соединен с одним входом элемента И, связанного выходом через другой релейный элемент с 10 управляющим входом другого коммутатора в цепи третьей фазы обмотки статора электродвигателя и с реле времени, замыкающий контакт которого подключен параллельно ключевому элементу, входы элемента ИЛИ соединены с входами одних релейных элементов, другой вход элемента И соединен с входом одного коммутатора и через датчик точного останова - с выходом командоаппарата.Кроме того, в электропривод механизма передвижения крана могут бытьвведены другой элемент ИЛИ и релейный элемент,...

Номер патента: 1104525

Опубликовано: 23.07.1984

Авторы: Барметов, Боев, Евтеев

МПК: G06F 17/10

Метки: комплексных, сигналов

...дополнительный и два сумматора округления, первый и второй информационные входы блока соединены соответственно с информационным входом преобразователя прямого кода в дополнительный и информационным входом мультиплексора, управляющий вход и выход которого соединены соответственно с управляющим входом блока и входом первого сумматора округления, входы знаков аргументов и знака разности блока соединены через блок памяти констант с управляющим входом преобразователя прямого кода в дополнительный и первым входом второго сумматора округления, второй вход которого соединен с выходом преобразователя прямого кода в дополнительный, выходы сумматоров округления соединены с выходом блока. На фиг. 1 представлена блок-схема преобразователя; на фиг, 2...

Номер патента: 1086432

Опубликовано: 15.04.1984

Авторы: Боев, Якушев

МПК: G06F 11/18

Метки: мажоритарно, обмена, режимом, резервированной, системы

...с блока 5 управления режимомобмена блок 8 местного управлениявырабатывает на выходе 16 сигнал"Конец операции". Результат операции фиксируется во втором 10 регистре и далее выдается через блок 6мажоритарных связей. Если же во втором такте проверкисигнал на выходе 24 блока 1 сноваотсутствует (ситуация 2) в любомтакте суммирования, то элемент 43запрета вырабатывает сигнал, и всчетчике 4 1 фиксируется второйсбой. На левом выходе последнегопоявляется сигнал, который подаетсяна запрещающий вход элемента 43 эапрета, запрещая его срабатываниепри поступлении последующих сигналов с элемента ИЛИ 42. На правомвыходе счетчика 41 сигнал отсутст 1вует, Состояние запоминающего элемента 33 изменяется таким образом,что запрещается обмен...

Номер патента: 1086424

Опубликовано: 15.04.1984

Авторы: Барметов, Боев, Евтеев

МПК: G06F 5/02

Метки: двоично-десятичный, двоичного, кода, обратно

...или прямого ной установки преобразователя и сое- кода с выхода сумматора 7.ф 25динен с входами сброса триггера, Коммутатор 2 осуществляет передачу счетчика, регистров двоичного и двоич кода с информационного входа 19 прено-десятичного кодов, выходы которых образователя или с выходов регистраявляются соответственно первой и 16 двоично-десятичного кода. Выходы второй группами информационных выхо- регистров 5 и 16 являются первой 20 дов преобразователя, вторая группа З 0 и второй 21 группами выходов преобинформационных входов которого соеди- Разователя, выход 22 которого являетнена с первыми информационными входа- ся выходом конца преобразования, ми второго многоразрядного коммута- Управляющий вход 23 задает выбор затора, вторые...

Номер патента: 1084445

Опубликовано: 07.04.1984

Авторы: Антипов, Белоусов, Боев, Ващенко, Вельш, Волов, Жаденов, Клусов, Лясковский, Осипов, Пастухов, Тетерин

МПК: E21C 47/00

Метки: взрывогенераторной, орган, рабочий, установки

...3 с осевым отверстием 4 и трубопроводамй 5 для подачи жидкого ВВ. Всю 50 конструкцию струйного взрывного аппарата 3 с прижимным стаканом 2 охватывает экранирующий колпак 6 с амортизаторами 7, расположенными на стыке с корпусом-утяжелителем 1, Съемный торец 8 присоединен кэкранируюшему колпаку 6.55Сменная струйная втулка 9 представляет собой деталь сложной конфигурации. Поджатие экранирующего колпака 5 к прижимному стакану 2 обеспечивают пружины 10 которые расположены в верхней части рабочего органа.Прижимной стакан 2 на нижней части снабжен упорной гайкой 11, которая навеет сложную конфигурацию, повторяющую наружные очертания сменной струйной втулки 9. Эта гайка 11 имеет центральный проем, в который выходит наружный конец сменной...

Номер патента: 1084101

Опубликовано: 07.04.1984

Авторы: Акельев, Боев, Бондарев, Данилин, Суворин, Сурнин

МПК: B21H 7/06

Метки: культиватора, лап, лезвий, раскатки, стан, стрельчатых

...питательсостоящий из поворотной руки манипулятора 1 3 с закрепленными на конце электромагнитами 14 и направляющими планками 15, установленными под углом Ы соответствующим углу расположент я режущих кромок лезвий. На пути поворота руки манипулятора 13 установттенн датчики 16 положения.Питатель связан с раскатной клетью с помощью транспортного средства,включающего неподвижные направляющие17 и подвижную каретку 18, несущуюповоротные вокруг собственной осиштанги 19 с равнорасположенными по 5их длине толкающими штырями для перемещения заготовок. Вдоль направляющих установлены индукторы индукционного нагревателя 3,Раскатка лезвий осуществляется 10. в раскатной клети 5. Рабочий валок20 с закрепленным на нем инструментом 21 установлен...

Номер патента: 1074930

Опубликовано: 23.02.1984

Авторы: Боев, Головач, Горский, Зильберглейт, Макиевская, Резников

МПК: D21D 1/02

Метки: бумажной, массы, подготовки

...времени размола волокнистых материалов, например сульфатной и сульфитной целлюлозы,Указанная цель достигается тем, что согласно способу подготовки бумажной массы путем размола целлюлозы в присутствии активной добавки, в качестве последней используют целлюлозный полуфабрикат, полученный делигнификацией древесины перекисью водорода и уксусной кислотой, в количестве 0,25 2,0 от массы абсолютно сухого волокна. Полученный окислительным способомцеллюлозный полуфабрикат характеризуется следующими показателями:Число Каппа 3,8Содержаниегемицеллюлоз, 12-17Иедное число 2-4Разрывнаядлина, мБели э на,Сопроти вл ениеизлому 500 -4000СодержаниеМ,-целлюлозы, 85-87. П р и м е р 1, К 40 г абсолютносухой (а.с.) сульфатной целлюлозы,распущенной в...

Номер патента: 1071725

Опубликовано: 07.02.1984

Авторы: Боев, Марченко, Удачкин, Федянин

МПК: E04F 15/12

Метки: животноводческого, пола, помещения

...помещения,включающему укладку на основание теплоиэоляционного подстилающего слояв виде плит из ячеистого бетона споследукнцей укладкой на него покрытия, после укладки плит подстилающего слоя из ячеистого бетона с объем"ной массой 480-680 кг/м, на их поверхность наносят гидрофобное веИз табл. видно, что предложейный 60 способ устройства пола, например животноводческого помещения, обеспечивает высокие гидроизоляционные свойства пола, низкую тепловую активность, соответствующую требованиям 65 щество и пропитывают плиты на глубину,равную 0,005-0,1 их толщины, послечего наносят покрытие из полимер-цементного раствора на гидрофобномвеществе, использованном для пропитки подстилающего слоя,П р и м е р 1. Проводят уклацкуйа...

Номер патента: 1067113

Опубликовано: 15.01.1984

Авторы: Аким, Белкания, Боев, Гольденберг, Журавлев, Зайонц, Левечева, Овчинников, Пацация, Рудик

МПК: D21H 1/28

Метки: материал, переплетный

...Глицерин 84,5ОП0,8 П р и м е р 4. Берут бумагу-ос-нову массой 170 г/м, наносят лице 45 вой слой следующего состава, мас,ЪгНитромастика61,2Суховальцованнаяпаста состава(нитроцеллюлоза,пигмент, пластификатор 10) 2,9Касторовое масло 1,8Дибутилфталат 1,8Диметилолмочевина 0,36Хлористый магний 0,04Этилацетат 10,15Этиловый спирт 21,7Приготовленный состав наносят на машине с жестким шабером, сушат при90 С, затем материал тиснят на ка 60 ландре. На обратную сторону бумагинаносят иэнаночный слой, содержащий те же компоненты, что и в примерах 1-3, но в другом соотношении,Сушат материал после нанесения из 65 наночного слоя при 80 фС. После высыхания слоев материала имеет следующий состав, мас.Ъ:Лицевой слой 30,0Иэнаночный слой б., 0Бумага -основа 6...

Номер патента: 1065609

Опубликовано: 07.01.1984

Авторы: Барышев, Боев, Гапанович, Иванов, Клорикьян, Максимов, Пржедецкий, Садовский, Смирнов

МПК: E21D 11/10

Метки: опалубка, тоннельная

...000,1 ОЧ- кой по края л отверсИЙ и механизм), Псрекрыи 51 отверстии 2.1-1 е,(остатком этой опалубки является невозмож)п)сть исОльзования ее при цалиарат) рцого кс(рк;)са, а таже образо. вацие пуст(п, ухйееп)с 0)цих качество обделкц.е(х.1)о изобретения является улучи)ение качесгва Возводимой обделки.У Казс 1 Н Цс 15 ЦЕЛ Ь ДОСТИГВЕТС 51 ТЕМ, сТО В тоцнслышй опалубке, Включаюцей оболочи) С ОТВЕРСТЦЯМЦ, ПВТРХ ОКИ ДЛЯ ПОДс)ЧИ ОЕ- тонной смеси, попарные боковые цаправлякнцие, соелинецные с оболочкой по краям отверстий, и механизмы перекрытия отверс) ий, бокове цаправлякнцие соединены цилиндрической поверхностью, имеюецей проем, В котором закреплен патрубок, а механизм перекрытия 01 Верстия Выполнен В е)иде Затворс 1,...

Номер патента: 1064416

Опубликовано: 30.12.1983

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 13/16

Метки: тиристорным, трехфазно-трехфазным, циклоконвертором

...5 управления, а другой вход соединен с выходом датчика 6 отключенного сос- тояния тиристоров циклоконвертора 1,причем формирователь 2 может быть выполнен из блока 7 ключевых элементов, формирующих каждую полуволну напряжения источника питания в напряжение прямоугольной Формы соотвестствующей длительности и амплитуды, Связь блока 7 с источником питания осуществляется через диоды 8, распрецелитель 3 может быть выполнен на элементах И 9 и формирователях 10 импульсов, подключенных к управляющим электродам тиристоров 11 циклоконвергора 1. Датчик 6 отключенного состояния тиристоров может быть выполнен из датчиков 12 Ьока, подключенных к каждой фазе циклоконвертора 1, выходы которых через выпрямитель 1 3 и пороговый элемент 14 соединены с...

Номер патента: 1062707

Опубликовано: 23.12.1983

Авторы: Боев, Волков

МПК: G06F 11/18

Метки: асинхронных, выбора, мажоритарного, сигналов

...Изобретение относится к вычислительной технике и может быть применено при построении цифровых вычислительных машин повьзаенной надежности,Известно, устройство, содержащееэлементы И, ныходы которых соединены с соответствующими входами элемента ИЛИ-НЕ, а перные входы - систочниками входных сигналов, триггеры и элемент задержки, вход которого соединен с выходом элемента ИЛИ-НЕ выход - с первыми входамитриггеров, выходы. которых соединеныс вторыми входами соответствующихэлементов И, вторые входы второгои третьего триггеров соединены спервым источником входных сигналов,первого и шестого триггеров - свторым источником входных сигналов,четвертого и пятого триггеров - стретьим источником входных сигналов 1 .Недостатком устройства являетсяего...

Номер патента: 1057948

Опубликовано: 30.11.1983

Авторы: Боев, Якушев

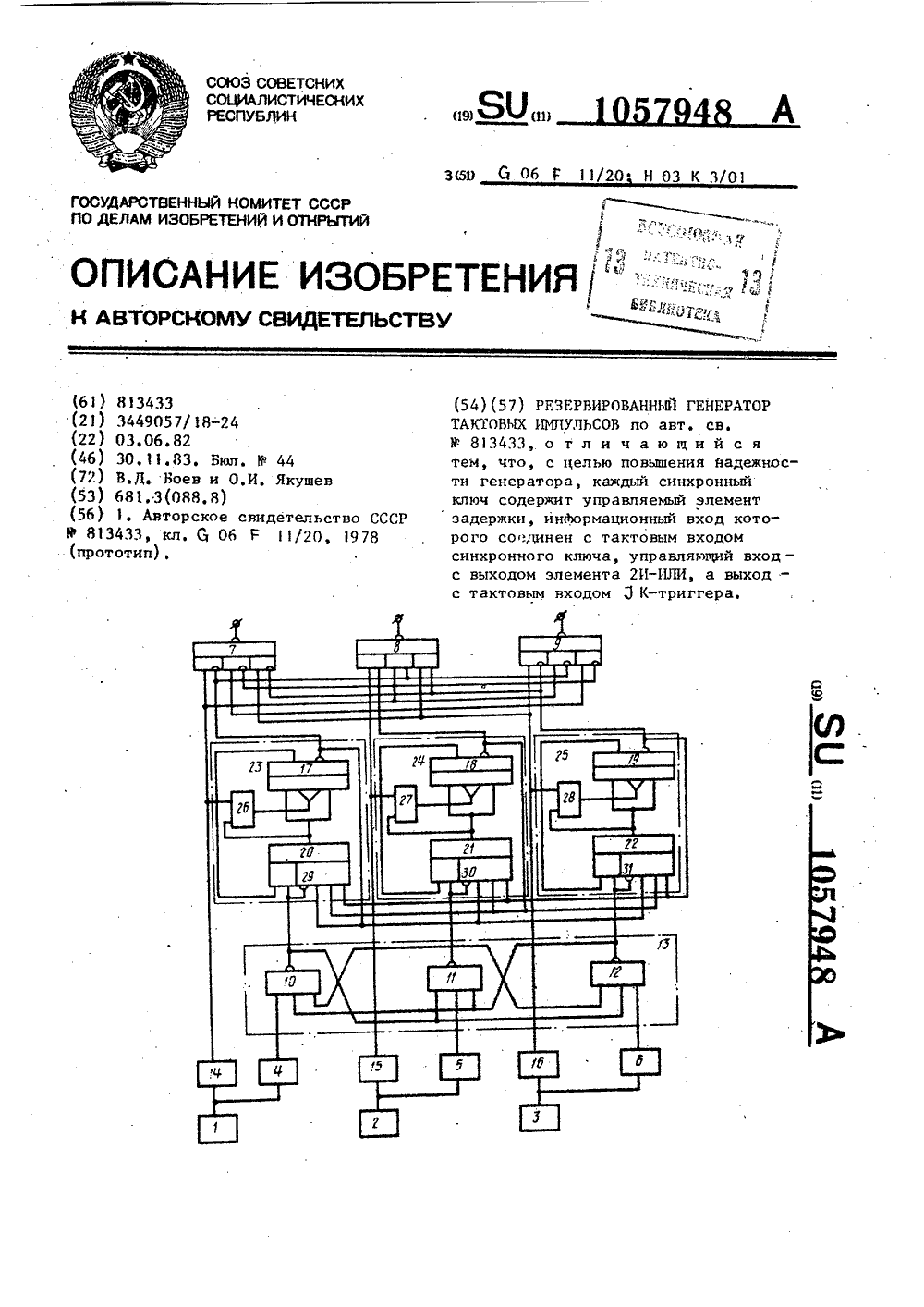

МПК: G06F 11/20, H03K 3/012

Метки: генератор, импульсов, резервированный, тактовых

...изобретения - повышение надежности резервированного генератора тактовых импульсов.Для достижения цели в генераторекаждый синхронный ключ содержит управляемый элемент задержки, инФормационный вход которого соединен стактовым входом синхронного ключа,управляющий вход - с выходом элемента 2 И-ИЛИ, а выход - с тактовым входом К-триггера,На чертеже изображена схема резервированного генератора тактовыхимпульсов. Генератор содержит резервируемыегенераторы 1-3, элементы 4-6 контроля, элементы И-ИЛИ-ПЕ 7-9, элементыИ-НЕ 10-12, многоустойчивый триггер13, элементы 14-16 задержки,3 К-триггеры 17-19, элементы 2 И-ИЛИ20-22, синхронные ключи 23-25 и управляемые элементы 26-28 задержки,инверторы 29-31,Резервированный генератор тактовых импульсов...

Номер патента: 1056416

Опубликовано: 23.11.1983

Авторы: Барышников, Боев, Голев, Данилов, Лебедев, Певзнер, Яуре

МПК: H02P 5/36

Метки: асинхронного, вращения, частоты, электродвигателя

...дополнительно снабжено диодом,конденсатором и ключевым элементом,вход которого соединен со средним выво 40дом регулируемого резистора, а выход -с входом элемента с регулируемым порогом срабатывания, анод дополнитель.ного диода соединен с выходом тиристорно 1 о коммутатора, а его катод соединен с управляющим входом дополнительного ключевого элемента и черезконденсатор соединен с общей точкойанодов,На чертеже показана блок-схема50предлагаемого устройства.Устройство содержит асинхронныйэлектродвигатель 1, реостат 2 и тиристорный коммутатор 3, подключенные кобмотке ротора двигателя 1, последовательно соединенные ключевой элемент 4, пороговый элемент 5 и распре-ВНИИПИ Заказ 9337/54Фипиад ППП "Патент", г, Уж.делитель 6 импульсов в...

Номер патента: 1053253

Опубликовано: 07.11.1983

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 5/40

Метки: электропривод

...другой выход которого соединен с вторымвходом элемента И, подключенноговыходом к управляющему входу контактора в цепи обмотки статора с большимчислом полюсов, конденсаторы подключены между фазами выхода тиристорного коммутатора,На фиг. 1 показана блок-схема устройства; на фиг. 2 - механическаяхарактеристика.Электропривод содержит двухскоростной асинхронный двигатель с обмоткой 1 статора с меньшим числомполюсов и обмоткой 1 статора с меньшим числом полюсов и обмоткой 2 статора с большим числом полюсов, контакторы 3 и 4 в цепи обмоток статораэлектродвигателя, тиристорный коммутатор 5, к выходу которого подключены конденсаторы 6, блок 7импульсного управления коммутатором 5, который выполнен из последовательно соединенных элемента...

Номер патента: 1047821

Опубликовано: 15.10.1983

Авторы: Боев, Голев, Иогансон, Певзнер, Соколовский, Чулин, Яуре

МПК: B66C 13/22

Метки: крана, механизма, опор, передвижения, приводом

...частотой враще-ния двигателей, снабжено блоками памяти,входы которых подключены к другим выхо 50дам релейных элементов, а выходы - кдругим управляющим входам регуляторовмомента двигателей, причем управляющиевходы выпрямителей подклкчены к выходамблоков управления частотой вращения двиу а телей,55На фиг. 1 изображена принципиальнаясхема устройства для управления приводоммеханизма передвижения опор крана, на 1фиг, 2 - механические характеристикидвига телей,Устройство для .управления приводоммеханизма передвижения опор крана содержит асинхронные двигатели 1 и 2, обмотки роторов которых через управляемыевыпрямители 3 и 4 подключены к резисторам 5 и 6, свяэаннымн с регуляторами7 и 8 момента двигателей, например тиристорными. Одни...

Номер патента: 1046888

Опубликовано: 07.10.1983

Авторы: Боев, Голев, Певзнер, Тищенко, Яуре

МПК: H02P 5/50

Метки: многодвигательный, электропривод

....управления, выход порогового элемента соединен с управляющими входами ключей, входы ключейсоединены а выходами соответствующихвыпрямителей, а их выходы подключенык входам соответствующих распределителей импульсов,На чертеже изображена блок-схема устройства.Многодвигательный электропривод,содержит и асинхронных электродвигателей 1, тиристорные коммутаторы2, связанные с обмотками роторовэлектродвигателей через резисторы 3,датчик 4 напряжения обмотки ротораэлектродвигателя, выход которогосоединен с резистором 5 управления,порОговый элемент б, вход которогосоединен со средним выводом резистора управления, блоки 7 .распределения импульсов, соединенные выходамис управляющими элеКтродами тиристоров комлутатора 2, ключи 8 по...

Номер патента: 1046887

Опубликовано: 07.10.1983

Авторы: Боев, Голев, Лампер, Певзнер, Яуре

МПК: H02P 5/36

Метки: асинхронного, вращения, частоты, электродвигателя

...с одним иэ выходных и с первым входным выводами, с одной иэ обкладок конденсатора ичерез первый резистор с вторым входным выводом, соединенным через второй резистор с другой обкладкой конденсатора и с эмиттером двухбаэового триода, одна база которого присоединена к другому выходному выводу, а другая - к третьему входному выводу, катод диода соединен с четвертым входным выводом блока с регулируемым порогом срабатывания.На чертеже показана блок-схема устройства.устройство для управления асинхронным двигателем 1 содержит тиристорный коммутатор 2 в цепи обмотки ротора, резистор 3, включенный к выходу коммутатора 2, резистор 4 управления, крайние выводы которого подключены к выходу коммутатора 2 и через диоды 5 - к обмотке ротора...

Номер патента: 1046732

Опубликовано: 07.10.1983

Авторы: Бобыльков, Боев, Глаголева, Горелик, Конькова, Лупол, Малых, Подгорный, Синицкая, Чиркова

МПК: G03B 41/16

Метки: комплект, рентгеновских, снимков

...экраниэ люминофора на основе оксибромида лантана, активированного тербиеми/или туллием,Сущность изобретения заключаетсяв том, что передний экран изготавли-вают с люминесцентным покрытием,включающим 120 5:ТЪ с нагрузкой35-50 мг/см, а задний экран выполняют с применением люминофора наоснове оксибромида лантана, например (,эОВг;ТЬ, а 08 г: Ти, при нагрузке35-110 мг/см,Увеличение нагрузки люминофораболее 50 мг/см 2 на переднем экранеи 110 мг/см 2 на, заднем приводитк ухудшению разрешающей способностиэкранов, Нижний предел допустимойнагрузки люминофора на экран определяется необходимостью обеспеченияуменьшения зависимости фотографического действия экранов от энергиирентгеновского излучения. Оптимальная величина нагрузки люминофоровна...

Номер патента: 1046624

Опубликовано: 07.10.1983

Авторы: Боев, Кауфман, Кривоносов, Криславский, Кузнецов, Мучник, Твердохлебов

МПК: G01K 7/16

Метки: датчик, температуры

...элемент, включенный нцепь отрицательной обратной связиоперационного усилителя, источник,опорного напряжения с подключеннымрезистивным делителем, средняя точка которого соединена с неинвертирующим входом операционного усили-теля, и индикатор, в качестве полупроводникового термочувствительно"го элемента датчика использован одНопереходный транзистор, эмиттеркоторого замкнут накоротко с однойиэ его баз и через переменный резистор соединен с нулевым выводомисточника опорного напряжения.Одноперехбдный транзиСтор, эмиттер которого замкнут накоротко с одной кз его баз (с запертым Р-ипереходом) имеет лккейкую вольтамперную характеристику н пределах до373 К. Эти особенности определяются физическими свойствами рабочего5 тела...

Номер патента: 1042148

Опубликовано: 15.09.1983

Авторы: Боев, Голев, Малыгин, Певзнер, Яуре

МПК: H02P 3/18

Метки: двухскоростной, электропривод

...аппарата, 60 один вход элемента ИЛИ соединен содним выходом первого реле времени,а его другой вход соединен с выходом командоаппарата, другой выходкоторого соединен с входами двухреле времени и с управляющим входомчетвертого коммутационного аппарата, один выход второго реле времени сое- динен с управляющим входом второго коммутационного аппарата, другой его выход соединен с управляющим входом пятого коммутационного аппарата и с одним входом элемента И, другой вход которого соединен с другим выходом первого реле времени, а выход элемента И соединен с управляющим входом третьего коммутацион ного аппарата.Коммутационные элементы и блок управления выполнены в виде кулачконого контроллера на три фиксированных положения и два промежуточных...
