Номер патента: 1014607

Опубликовано: 30.04.1983

Авторы: Бобух, Борников, Волченков, Пономарев, Савченко

МПК: B21B 31/32

Метки: валка, клети, прокатной, уравновешивания

...движению жидкости и приводе всегда направлено в сторону, противоположную движениюжидкости. Иэ тех же соображений при перемещении винта вниз, когда образующееся избыточное давление в цилиндре будет перемещать жидкость обратно в аккумулятор, давление в гидроцилиндре будет выше номинального давления на величину тех же потерь. Такое нестабильное давление в цилиндре, а значит и осевое усилие на винтовую пару, значительноснижает ее долговечность. Это в итоге приводит. к частому выходу из строявинтовой пары, а значит и увеличению аварийных остановок стана по причине замены ее, снижающих проиэводительность последнего. Кроме того, увеличение осевой нагрузки на винтовую пару увеличивает и время на установку требуемогораствора между валками,...

Номер патента: 1010398

Опубликовано: 07.04.1983

Авторы: Бобух, Раус, Суглобов, Хоменко

МПК: F16N 7/32

Метки: масляным, смазки, туманом

...давления и распределения потоков масляного тумана между отдельными узлами трения, а также обеспечение требуемой очистки выходящего воздуха от частиц масла на всем диапазоне регулирования.Поставленная цель достигается тем 40 что в системе смазки масляным туманом, содержащей генератор масляного тумана, магистральные трубопроводы, конденсаторы и выходной патрубок, размещенный в резервуаре с жидкостью 45 ниже ее уровня, резервуар с жидкостью снабжен полой пробкой с разделительной втулкой, образующей сообщающиеся полости, одна из которых связана с полостью резервуара, а Яругая - с атмосферой, причем выходной патрубок установлен с корпусом резервуара.На чертеже представлено предлагаемое устройство.55Система смазки масляным туманом содержит...

Номер патента: 996788

Опубликовано: 15.02.1983

Авторы: Бобух, Раус, Суглобов, Хоменко

МПК: F16N 7/30

Метки: масляного, транспортировки, трубопровод, тумана

...аэро- динамического давления частицы маса эммитируют отрываются) из прис-енного слоя и транспортируются да- лее во взвешенном состоянии, Подача воздуха через дополнительный воз-" душный коллектор 5 интенсифицирует процесс эммитироваиия масла из пристенного слоя за счет дополнительного ,увеличения аэродинамического давления. Этому способствует также и подвод воздуха в зону сужения по танген" циальным каналам 7. Образующийся при этом воздушный вихрь обеспечива" ет вторичное диспергирование крупных частиц эммитированного масла, что увеличивает транспортабельную способно .ть масляного тумана. Направленность воздушного вихра обеспечивается наклонным расположением тангенциаль ных каналов 7 по отношению к попереч- ному сечению трубопровода 1...

Номер патента: 982832

Опубликовано: 23.12.1982

Авторы: Бобух, Брехов, Дрючин, Занин

МПК: B21B 35/14

Метки: универсальный, шарнир

...прокатного инструмента). Болтовое соединение 15 служит для крепления деталей 4, 12 и 13 к обойме 2. Сменные вкладыши 4 изготавливают попарно, при этом сна цала цилиндрическую втулку разрезают вдоль на две части, на конце снимают лыску - Фиксатор от поворота.Конструкция ползуна 5 с одной стороны имеет сферу, с помощью которой взаимодействует с шариком. С другой стороны ползун снабжен сферой, с помощью которой он взаимодействует с синтетическим упругим элементом 6 . Выточка 16 служит для снятия пика контактных нагрузок по оси шарикаПоследовательность сборки шарнира следуоцая: собирают вместе в виде блока детали 8-11, затем этот блок устанавливают в канал головки 1, одевают крышку 13 ( в сборе с уплотнениями) на вал головни 1, в...

Номер патента: 980892

Опубликовано: 15.12.1982

Авторы: Бобух, Брехов, Ермакова, Казуто

МПК: B21B 39/00

Метки: приемный, рольганг, слябинга

...в виде роликов рольганга, корпуса подшипников которых размещены в проемах рамы и установленныхмежду ними балок, высота которых при приеме слябов превышает уровень роликов роль- ганга, балки жестко монтированы на раме, а корпуса подшипников роликов рольганга установлены в проемах рамы с возможностью веотикапьного перемеПриемный рольгаяг слябинга, содер 20 жаший раму, с размещенными в ней роликами рольганга, корпуса подшипниковкоторых размещены в проемах рамы иустановленных между ними Оалок, о т -л и ч а ю ш и й с я тем, что, с целью2 ф упрошения конструкции и повышения еенадежности, балки жестко смонтированына раме, а корпуса подшипников роликоврольганга связаны обшей траверсой соединенной с механизмом ее подъема.30 Источники...

Номер патента: 980070

Опубликовано: 07.12.1982

Авторы: Бобух, Бодянский, Дьяченко, Зайцев, Руденко, Салыга

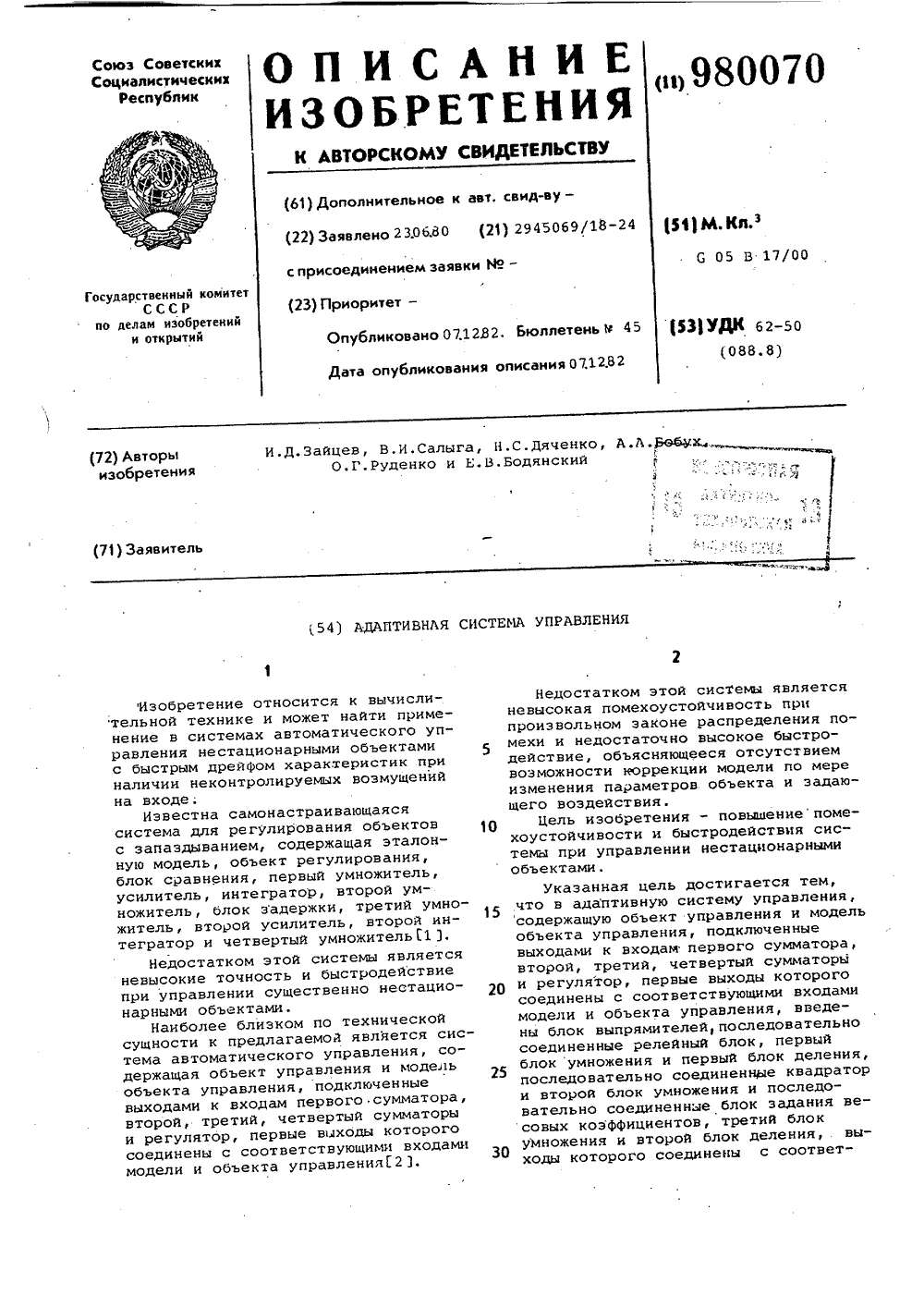

МПК: G05B 17/00

Метки: адаптивная

...в виде1,и+ ,и+ Ф4. М "СТаким образом, квадратор 10, третий блок 11 умножения, третий сумматор 12, второй блок 13 умножения,блок 14 задания весовых коэффициентов, четвертый сумматор 15 и второйблок 16 деления образуют контур управления, минимизирующий рассогласованиемежду задающим воздействием уи выходом объекта Х.В качестве примера рассмотримследующее,Пусть объект описывается уравнеошибка идентификации; где б"=(х" -х )Тс - ошибка управления.Меру качества идентификации можно характеризовать некоторым критерием близости координат модели иобъекта р(С,Сф), являющимся функци ей от ошибки идентификации б"В практике и теории идентификациинаибольшее распространение пблучилквадратичный критерий, однако известно, что оценки коэффициентов,...

Номер патента: 964057

Опубликовано: 07.10.1982

Авторы: Бобух, Кихтенко, Сахно, Слепян, Шендеров, Шмерлин

МПК: B22C 9/10

Метки: роторный, экскаватор

...экскаватор включает рельсошагающее ходовитое оборудование 1 с нижней рамой 2, на которую опирается поворотная платформа 3 с надстройкой 4, в верхней части которой шарнирно закреплена стрела 5 ротора 6, опирающаяся на гидродомкраты механизма подъема 7, и систему конвейеров.Стрела 5 ротора 6 и привмный конвейер 8 установлены под углом друг к другу в вертикальной плоскости и расположены параллельно в плане. Конвейер 8 имеет собственную металлоконструкцию 9, передний конец 10 которой закреплен шарвирно на стреле 5, а задний 11 - опирается на тележку 12. Последняя установлена с возможностью перемещения по направляющим 13 промежуточного конвейера 14, Направляющие 13 выполнены крпволннейными с центром кривизны в точке на оси...

Номер патента: 962467

Опубликовано: 30.09.1982

Авторы: Бобух, Масюков, Сахно, Слепян, Слизкий, Шендеров, Шмерлин

МПК: E02F 3/18

Метки: роторный, экскаватор

...1 Околеса 6, на которой установлен конвейер 7. На поворотной платформеустановлены нижний наклонный конвейер 8 и верхний 9. Последние перекрещиваются и связаны перегрузочным устройством 10, Разгрузочныйбарабан конвейера 9 расположен надприемным устройством 11 конвейераперегрузочного моста 12, опиранюцегося на н дстрой у 13 поворотной атформы 4, Опирание моста 12 осуществляется через опорно-поворотныйузел 14. Вторым концом перегрузочныймост 12 опирается на ходовое устройство 15, установленное на верхнююплощадку уступа, С ходовым устройством 15 мост связан с помощью подвижного шарнира 16, обеспечивающего егоосевое перемещение моста. Сам шарнир 16 установлен на ходовом устройстве 15 с возможностью поворота вок- ЗОруг вертикальной оси,...

Номер патента: 951237

Опубликовано: 15.08.1982

Авторы: Бобух, Бодянский, Жаков, Зайцев, Илюнин

МПК: G05B 13/00

Метки: автоматической, оптимизации

...записываются в ячейки второго блока памяти 3, После формирования (1+1)-го воздействия блок планирования эксперимента 8 отключается, при этом командный блок 9 отключается по первому входу и открывается по второму входу, во всех ячейках блоков памяти 3 и 6 записаны соответствующие значения факторов и откликов. Это состояние является исходным для осуществления собственно процесса оптимизации, который начинается в момент подачи команды со второго выхода командного блока 9 на второй вход анализатора выхода объекта 4. По этой команде включается анализатор .выхода объекта 4, который, осуществляя сравнение записанных в ячейках второго блока памяти 3 значений откликов у, выделяет наихудший излоткликов уо, Выделенное значение уо подается на...

Номер патента: 875337

Опубликовано: 23.10.1981

Авторы: Бобух, Бодянский, Зайцев, Камалиев, Руденко, Трутнев

МПК: G05B 17/00

Метки: адаптивная, идентификации, объекта

...делимого делителя 12. Совокупность сигналов 81 с 11 Чп = (мсдп чГ 6 , 51 срч чГи 1, . 64 Ян ЧГ" подается на входы блока 14 выпрямителей, образованного г двухполупериодными выпрямителями. В результате операции выпрямления импульсов навыходе блока выпрямителей появляетсясовокупность положительных сигналоввида 1%Ср 1 ЧЮ, 1 з 1 р ЧС 3, . ,1 в 1 ср Чп 1. Эти импульсы подаются на входы сумматора 13, где складываются, в результате чего на выходе сумматора 13 получаем сигнал , 9 сн Ч;Щ=Мср 1 Ч Ъ 1 еЬ ЧЕЙ. 1) 1"- Этот сигнал подается на вход делитеЛя 12, который вырабатывает сигнал коррекции коэффициентов модели объекта 8 управления вида 6 еУфМГ 6 % ОЯ Мн ЧГе 3 Впйспщня еФъцвч н 3ЕтЬ 1 М н УСТОУ 1 М ЯВ 1 ОЧИ 1 С помощью блока настройки...

Номер патента: 865450

Опубликовано: 23.09.1981

Авторы: Бобух, Гидрович, Головинский, Гостев, Демина, Потапов, Свирский

МПК: B21B 35/14

Метки: универсального, шарнир, шпинделя

...п бурта сегмента 6 на, величину, меныпую предварительной40 деформации упругого элеМента 7. Приэтом и зазор между ограничителем 8и буртом. сегмента 6 оказывается всобранном шарнире больше указаннойпредварительной деформации упругого45 элемента, Жесткость и предварительнаядеформация упругого элемента 7 выбрана таким образом, чтобы упругая силадеформируемого элемента превышаласуммарный вес сегмента 6 и вкладьппа 3..1 г50.Это обеспечивает прижим сегментовк вкладышам и размыкание цилиндрических поверхностей сегментов 6 и лопасти 1 при отсутствии нагрузки.Зазор, образованный между цилиндри ческимн повЕрхностями сегмента 6 и54506 55 на поверхностях этих вкладышей. Формула изобретения Шарнир универсального шпинделя,преимущественно привода...

Номер патента: 865440

Опубликовано: 23.09.1981

Авторы: Бобух, Братус, Веренев, Скичко

МПК: B21B 1/26

Метки: горячей, прокатки, стали, широкополосной

...на переднем конце заготовки образовался выступ длиной 40 - 50 мм, которого достаточно для существенного улучшения условий захвата в следующих клетях и снижения ударных нагрузок. При таком способе прокатки заготовка по ширине приобретает разные вытяжки, увеличивающиеся, ввиду возрастания обжатия, к середине ширины полосы, а ее передний и задний концы принимают выпуклую в плане форму с выступом, имеющим в середине меньшую толщину, чем по краям. Благодаря наличию выступа с утонением в средней части, происходит улучшение условий захвата заготовки в следующей клети стана и снижение ударных нагрузок. При этом передний выступ увеличивается пропорционально коэффициенту вытяжки, а форма заднего конца плоской заготовки после прокатки...

Номер патента: 863771

Опубликовано: 15.09.1981

Авторы: Бобух, Рудиков, Сидоров, Чуйко

МПК: E02D 19/10

Метки: выработок, осушения, подземных

...Х1 - натуральный логарифм.ИНа чертеже изображена технологическая схема осушения подземной выработки.Технология выполнения способа заключается в следующем.В кровле подземных выработок (штре ков 1 и 2, проложенных поперек направления, например пласта 3 полезных ископаемых, бурят вертикальные скважины 4 частично захватывающие водо)носный горизонт 5, входящая в этот горизонт часть скважины 4 оборудуется фильтром 6 Затем скважины 4 через одну соединяются с напорным воздуховодом 7, а расположенные между ними скважины 4 - оборудуются водоотводом8, После чего с помощью напорного воздуховода 7 через скважины 4 в водо- насосный горизонт 5 нагнетается воздух, при этом напор, создаваемый воздушный потоком, не должен производить разрыв структуры...

Номер патента: 837455

Опубликовано: 15.06.1981

Авторы: Антипенко, Бобух, Пономарев, Цыкаленко

МПК: B21C 47/34

Метки: горячейполосы, моталки, ролики, тянущие

...10 и 11, корпуса которых крепятся к станинам при помощи шарниров 12. Станины крепятся к плитовинам при помощи запирающих рычагов 13. Запирающие рычаги 13 крепятся при помощи шарнира 14 к плитовинам, 40 а цилиндрической поверхностью 15 опираются на фланцы 16 нижней плоскости станин посредством клиновых сменных планок 17, рабочие поверхности которых выполнены так, что с траекторией 45 образующей цилиндрической поверхности 15 составляют угол малоотличный от нуля, а с пересечением линии, соединяющей ось шарнира 14 и центр цилиндрической поверхности 15 образуют смежО ные пряьые углы. При этом достигается эффект "самоэапирания", даже при отсутствии в звене 18 тягового усилия; Тяговое и запирающее усилия на ходятся в одной...

Номер патента: 831250

Опубликовано: 23.05.1981

Авторы: Бобух, Дрючин

МПК: B21B 35/14

Метки: смазки, универ-сального, шарниров, шпинделя

...сверления (каналы) 5 для подачи смазки к вкладьппам 4. Опорные шейки 2 вмонтированы в подшипник б, который закрыт корпусом 7, к которому посредством амортизаторов 8 крепятся торцовые крьппки 9, в которых вмонтированы уплотнения 10. В корпусе эксцентрично относительно опорной поверхности шейки вала выполнена канавка 11, в которой установлено антифрикционное кольцевое уплотнение, включающее кольца 12 и 13, между нерабочими поверхностями которых вставлены пружины 14. Внутренние торцовые поверхности 15, канав ки 16 опорной шейки 2 вала, охватывают и ограничивают взаимное перемещение уплотнительных колец 12 и 13. В верхней части корпуса подшипника имеется канал 17, который соединен с камерой 18 переменного сечения.В канавке 16 выполнены...

Номер патента: 806909

Опубликовано: 23.02.1981

Авторы: Бобух, Васильцова, Кузнецов

МПК: F04D 29/32

Метки: вентилятора, колесо, осевого, рабочее

...3 в гнезде с вазами 4 втулки 5, а фланцем 6 - в ее расточке 7, н зафиксирована от поворота отжимными вннтамн 8, установленны. ми во фланце б лопатки 1. с упором.в ос. нование 9 расточки 7, причем каждая расточка 7 имеет углубление 10, расположенное под одним из отжимных винтов 8 и имею. щее угловую протяженность т, равную пере. атановочному углу а поворота лопатки 1. Огжнмной винт 8 соединен прн помощипроволоки 11 со стопорным винтом 12 втул.кн 5.Установка лопаток 1 в рабочее положе.нне производится следующим образом.Хвостовик 2 с лысками 3 вставляют вгнездо с пазами 4 втулки 5 до упора фланца 6 в основание 9 расточки 7 и вместе слопаткой 1 поворачивают на заданный угол аустановки, находящийся в интервале 15 - 45 .При этом фланец. 6...

Номер патента: 804571

Опубликовано: 15.02.1981

Авторы: Бобрышев, Бобух, Момот, Платонов, Сила, Супрун, Школьник

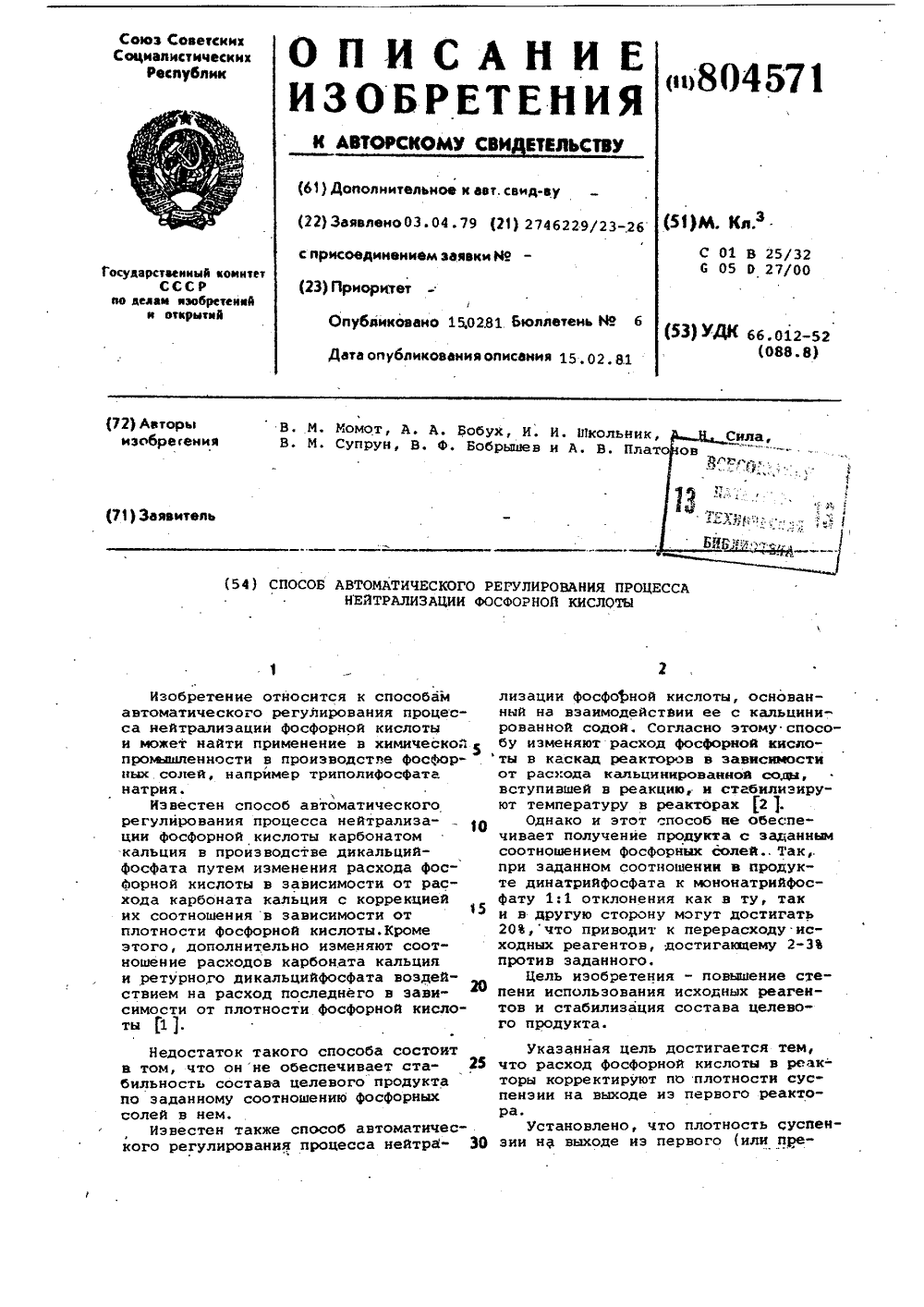

МПК: C01B 25/32

Метки: нейтрализации, регулированияпроцесса, фосфорнойкислоты

...включает датчик 28, регулятор 29 и исполнительный механизм 30.При изменении расхода кальцинированной соды в реактор 1 изменяется заданное соотношение расходов соды и Фосфорной кислоты,Сигнал, пропорциональный этому изменению, от датчика 3 поступает на регулятор сотношения, куда также поступает сигнал от датчика 6 расхода Фосфорной кислоты на первый реактор. Сигнал, пропорциональный плотности суспенэии на выходе из первого реактора,от датчика 14 через регулятор 15 поступает на суммирующий блок 12, где суммируется с сигналом, пропорциональным плотности фосфорной кислоты, поступающим от датчика 9 через регулятор 10, и корректирует расход фосфорной кислоты в реактор. Регулятор 7 соотношения воздействием на исполнительный механизм 8 изменяет...

Номер патента: 787248

Опубликовано: 15.12.1980

Авторы: Бобух, Гоцков

МПК: B62D 55/30

Метки: гусеничного, машин, натяжное, транспортных, хода

...колесом 4, шток 5 с гидроцилиндром 6. Шток 5 пропущен через натяжную ось 3 и размещен подвижно в опорах 7 и 8, из которых опора 7 установлена в гусеничной раме 1, а опора 8 - в полости гидроцилиндра 6, встроенноготакже в гусеничной раме 1. Натяжная ось 3 установлена с возможностью перемещения в окнах 2 гусеничной рамы 1 и зафиксирована в ней со стороны натяжного колеса 4 набором прокладок 9, закрепленных на выдвижной шпильке 10, а с диаметрально противоположной стороны относительно центра оси колеса - набором прокладок 11, которые удерживают отжимной винт 12, застопоренный контргайкой 13 и закрытый снаружи рамы колпаком 14. Каждая прокладка из набора прокладок 9 и 11 выполнена с прорезью.Устройство работает следующим образом. Перед...

Номер патента: 696166

Опубликовано: 05.11.1979

Авторы: Бобух, Коротов, Рассказов

МПК: F01D 17/00

Метки: аппарат, направляющий, регулируемый, турбомашины

...и внутренней составной обечайками 4 и 5 соответствечно 2 О и соединенные рычагами 6 с поворотнымкольцом 7. Каждая лопатка 1 снабжена опорповоротной втулкой 8 с центральнымерстием 9 и соосными осевыми выступами 10 и 11. Во внутренней обечайке 5 выполнены торцовые отверстия 12 и 13 и выступы 10 и 11 расположены в последних. Ось 14 втулки 8 расположена соосно с торцовыми отверстиями 12 и 13, Втулка 8 выполнена со скосами 15 и 16, расположенными асимметрично и параллельно ее оси 14, и со скосами 17 и 18 - перпендикулярными оси 14. Скосы 17 и 18 сопряжены с боковой поверхностью 19 втулки 8 переходами 20 и 21. В центральном отверстии 9 втулки 8 могут быть установлены антифрикционные 10 кольца 22.При сборке аппарата цапфы 2 лопаток 1...

Номер патента: 688713

Опубликовано: 30.09.1979

Авторы: Бобух, Васильцова, Гоцков, Мольгун

МПК: F04D 29/32

Метки: вентилятора, колесо, осевого, рабочее

...со стенкой расточкц втулки.На фиг. 1 изображен продольный разрезрабочего колеса осевого вентилятора; на фиг. 2 - разрез А - А на фцг. 1.Рабочее колесо оссвого вентилятора содержит лопатки 1, каждая цз которых установлена коническим хвостовиком 2 в 30 гнездо 3, а флшцсм 4 - в расточку 5 втулки 6, при этом гнездо 3 выполнено во втулке 6, которая снабжена пазами 7, диаметрально расположенными по обе стороны от него, на хвостовике 2 с противоположных сторон выполнены лыски 8, параллельные его оси, а на фланце 4 выполнена кольцевая проточка 9 и в ней установлено уплотнение 10, контактирующее со стенкой расточки 5 втулки 6, а фланец 4 снабжен винтами 11.1 ОПри установке каждой лопатки 1 в рабочее положение хвостовик 2 лысками 8 вставляют...

Номер патента: 662162

Опубликовано: 15.05.1979

Авторы: Бобух, Игуменцев

МПК: B07B 1/12

Метки: питатель-грохот

...посредством которых звенья б опираются на направляющие 9 и 1 О рамы 1. Каждое звено снабжено проушинами 1 и осью 12 для шарнирного крепления откидного колосника 3, а также упорами 14 для предотвращения перекоса от,о кидного колосника под тяжестью груза транспортируемой горной массы. При этом проу. шины 11 с осью 12 расположены с внешнейстороны звена, а упоры с внутренней стороны так, что между ними есть определенное( 162162 расстояние, обеспечивакще коэн нику опирание на три точки и устойчивость нри транспортировк( груза,Тяговые цепи с откидными колосниками образукът полотно 15 питателя, на рабочей ветви 16 которого откидные колосники занимают горизонтальное положение, а на холостой ветви 17 откидные колосники зани. мают...

Номер патента: 660907

Опубликовано: 05.05.1979

Авторы: Бобух, Зиборов, Калашников, Шендеров, Шмерлин

МПК: B65G 65/52

Метки: затвор, кусковых, сыпучих

...ПО,Ость хатсрилл црецятстцу(т перечсшсцию втулки, вследствиеего сцижясгс( л,;сжост Гю;)скрыти про;ол(ого ссч( 5. Кроче того.при злкр(и(5ц) затвора закручваю(ц)сся си Обрз:5 ют жчты, прсятстВчОццс 0).цох)х срекрьТ 0 цро;о)пюго сечен 5. В рсЗЛЬТГ 10 )т3 СС 5 Ц(ЛСТС 5 З Ц,0 Цл кч под Очнкспо,0 тпсх ст 00.1 цтсльНГ)й чбопки.Цег)ьк) изобретения является п(ытцецие надежности злтворл В работе.Для этоО к )с,)хне кромке цо;),ВижноЙ втулки В:утри оог)азсвлццого цепями цилцц т.,2 под 5 сц)С Б ВидеИр (д доно,нитсльн 5,) й ) я Г .50:(сцс).Кро) с то О, передний конец последуошей ветви доцолцительцого ряда цсцсй пропушсц через )рсдьд,ц(у)0 ветвь и закреплсц В иром)сжчГ(;(. хсждч с(. кон)ями, пр этом,оцолццтсльцый ряд цепей состоит из БсБс 1)3)чно д,ь,...

Номер патента: 638728

Опубликовано: 25.12.1978

Авторы: Бобух, Володарский, Нарожный, Шмерлин

МПК: E21C 47/00

Метки: консоль, разгрузочная

...изображена предлагаемаяразгрузочная консоль, вид сбоку наФиг.2 - разрез А-А на фиг.1,Разгрузочная консоль состоит иэопорно-поворотного устройства 1, смонтированного на раме 2, на которомпри помощи шарнира 3 установлен портал 4 с верхним 5 и нижним 6 плечами.К нижнему плечу прикреплена стрела 7 и конвейер 8, а к верхнемумеханизм 9 подема стрелы. На верхнемплече портала смонтирован механизм10 его наклона в вертикальной плоскости качания стрелы, выполненный ввиде скобы 11 с траверсой 12, закрепленных к раме при помощи шаровогошарнира 13. Внутри траверсы закреплен силовой цилиндр 14, а на скобеупор 15Устройство работает следующим образом,При установке машины на площадке,имеющей местный уклон, происходитуменьшение или увеличение высоты...

Номер патента: 606787

Опубликовано: 15.05.1978

Авторы: Бобух, Рутман

МПК: B65G 47/74

Метки: конвейер, конвейера, направления, отбойный, перегружаемого, потока, щит

...этом уменьшение нзлипання материала на поверхности отбойного щитадостигается эа счет деформации налийшего материала в связи с постояннымизменением величины углов между пластинамй,На фиг. 1 изображен отбойный щит,вид спереди на фиг. 2 - разрез А-Ана фиг.1.Отбойный щит состоит.из жесткой рамы 1, укрепленной на металлоконструкции конвейера посредством осей 2. Вну.0три рамы помещен отбойный элемент 3,выполненный иэ четырех пластин 4, соединенных между собой шарнирами 5. Боковые пластины 4 шарнирно соединеныс рамой и между собой посредством шарнирно соединенных средних пластин,Шарнирное соединение средних пластинрасположено в вертикальной плоскости,проходящей через ось конвейера, и соединено с тягой 6, установленной в направляющей...

Номер патента: 605789

Опубликовано: 05.05.1978

Авторы: Бобрышев, Бобух, Медяник, Момот, Сила, Школьник

МПК: C01B 25/32

Метки: кислоты, нейтрализации, процесса, фосфорной

...6 и исполнительного механнэма 7, Расход фосфорной кйслоты замеряют датчиком 8 н регулируют регулятором 9 соотношения н исполнительным механвэмом 10. С помощью датчика 13. определяют плотность фосфорнойкислоты н сигнал, пропорциональный етойвеличине, подают на регуляторы 12 н 13.Датчиком 14 замеряют расход ретура н по;дают соответствующий снеиал на регулятор15 соотношения, связанный с исполнительныммеханнэмом 3.6,Способ осуществляют. следующим образом,По сигналу датчика 5 через регулятор 6и механизм 7 стабилизируют расход карбоната кальция на нейгрализацию фосфорнойкислоты.Прн изменении расхода карбоната кальцня изменяется заданное. соотношение карбоната кальция и фосфорной кислоты, в связи с чем регулятор 9 соотношения, кудатакже...

Номер патента: 602688

Опубликовано: 15.04.1978

Авторы: Бобух, Заболотный, Кигитов, Кобринский, Руденский, Сидоров, Стефанович

МПК: E21F 13/00

Метки: орган, отбойно-погрузочный

...устройства, улучшения его очистки и исключения просыпания разрушенного материала в процессе погрузки, лоток в предлагаемом устройстве выполнен с цилиндрической несущей поверхностью, взаимодействующей с закрепленным нвд ней ножом.Нв чертеже изображено описываемое, устройство.Отбойно-погрузочный орган включает ротор 1 с ковшеобразными элементами, и разгрузочное устройство, состоящее иэ ножа 3, неподвижно закрепленного на стреле 4, и лотка 5, установленного под ножом 3 нв коромыслах 6, шарнирно соединенных со стрелой 44 и связанных посредством кривошипно-шатунного механизма с приводом ротора 1.Несущая хность лотка 5 имеет ци6 26 88 Кинематические параметры привода ротора и кривошипно-шатунного механизмапостроены таким образом, что...

Номер патента: 579509

Опубликовано: 05.11.1977

Авторы: Алексеев, Бобух, Гончаров, Дмитриев, Дугарциренов, Капустин, Потапов, Слепяк, Чернегов, Шендеров

МПК: F26B 1/00

Метки: влажных, подсушки

...вместе со средней фракцией 1 ,Недостаток известных устройств в том,что куски горных пород при падении из разгрузочного бункера могут разбиваться иприлипать к ленте транспортера. Устройство содержит наклоиватель 1 барабанного типа 2 и разгрузочным 3 бунк ный 4 и разгрузочный 5 сепаратор 6, трубопровод и генератор 9 тепла. Под водится во вращение привУстройство работает с Влажная горная порода подается загрузочным транспортером 4 в приемный бун кер 2, откуда поступает в подсушиватель 1, где, перемещаясь, взаимодействует с горячими газами, нагреваемыми генератором 9 тепла. Пылевая фракция вместе с отработанными газами из разгрузочного бункера 3 засасывается вентилятором 8 в сепаратор 6, отделяется от газа и по дается на...

Номер патента: 564266

Опубликовано: 05.07.1977

Авторы: Бобух, Гереминович, Дзюба, Михайлов, Молчанов, Момот

МПК: C01D 7/14

Метки: аппаратами, между, нагрузки, параллельно, работающими, распределения, технологическими

...каж дую из параллельно работающих карбониэационных колонн 1. Подачу газа стабилиыруют локальной системой управления, в ко торой сигнал из датчика 2 подают на вход 10 частного регулятора 3, выходной сигнал которого направляют иа исполнительный орган 4, поддерживая заданное значение расхода газа в колонну. Сигнал задания каждому из частных регуляторов форми руют в суммирующих блоках 5, на которые подают сигнал от командного регулятора давления газа в общем коллекторе 6 и сис темы измерения толщины инкрустаций в колоннах 1. Определение толщины инкрус 20 таций в колонне производят, например ультразвуковым методом следукхцим обра эом. 1 ри помощи пьезодатчика 7 и измерительного прибора 8 излучают и принимают акустические импульсы, измеряют...

Номер патента: 512270

Опубликовано: 30.04.1976

Авторы: Бобух, Двойнин, Кигитов, Кобринский, Наеров, Руденский, Стаценко, Стефанович

МПК: E02F 3/18

Метки: землеройная, прямой, разгрузкой, роторная

...поступает на фартук 5 и конвейер 10, при этом ковшеобразные элементы полностью разгру жаются лотком 6 и очищаются его носком 11. Роторная землеройная машина с прямойЗО разгрузкой, включающая ротор с ковшеобИзобретение относится к машинам непрерывного действия, предназначенных для разработки пород и полезных ископаемых, преи мущественно склоненных к н а лип ани ю.Известны конструкции землеройных машин, включающие ротор с ковшеобразными элементами, разгрузочное устройство, раму и привод, у которых рабочци орган кинематцческц связан с механизмом разгрузки.Целью изобретения является повышение эффективности разгрузки и снижение динамических нагрузок на машину.Достигается это тем, что выгрузка материала цз ковшеобразных элементов и их очистка...

Номер патента: 492761

Опубликовано: 25.11.1975

Авторы: Аксенов, Бобух, Данильченко, Калмыков, Климов, Кривицкий, Куликов, Михайлов, Ротинян, Шляхов

МПК: G01K 17/06

Метки: исследования, процесса, теплообмена

...в поперечном сечении защемлены между верхней 2 и нижней 4 планками. А концы образца в продольном сечении фиксируются стопорным кольцом 5, установленнымна трубчатом клеммодержателе 6.Подвод охлаждающей жидкэсти в канал Осуществляют через штуцер 7, трубчатый клеммодержатель 6 и далее - в рабо 1 нй канал. Электроток подводят через клеммы 8, клеммодержатели 6 и далее - к образцу,ТРОЙСТВО ДЛЯИССА ТЕПЛООБМ ЕНА Изобретение относится к теплотехникеи может найти применение при исследовании процесса теплообмена при стационарном движении жидкости или газа в канале.Известны устройства для исследованияпроцесса теплообмена, содержащие нвгреваемую пропусканием электрического токатрубку, внутри которой движется теплоноситель.НеДостатком их является...
