Ламповый генератор

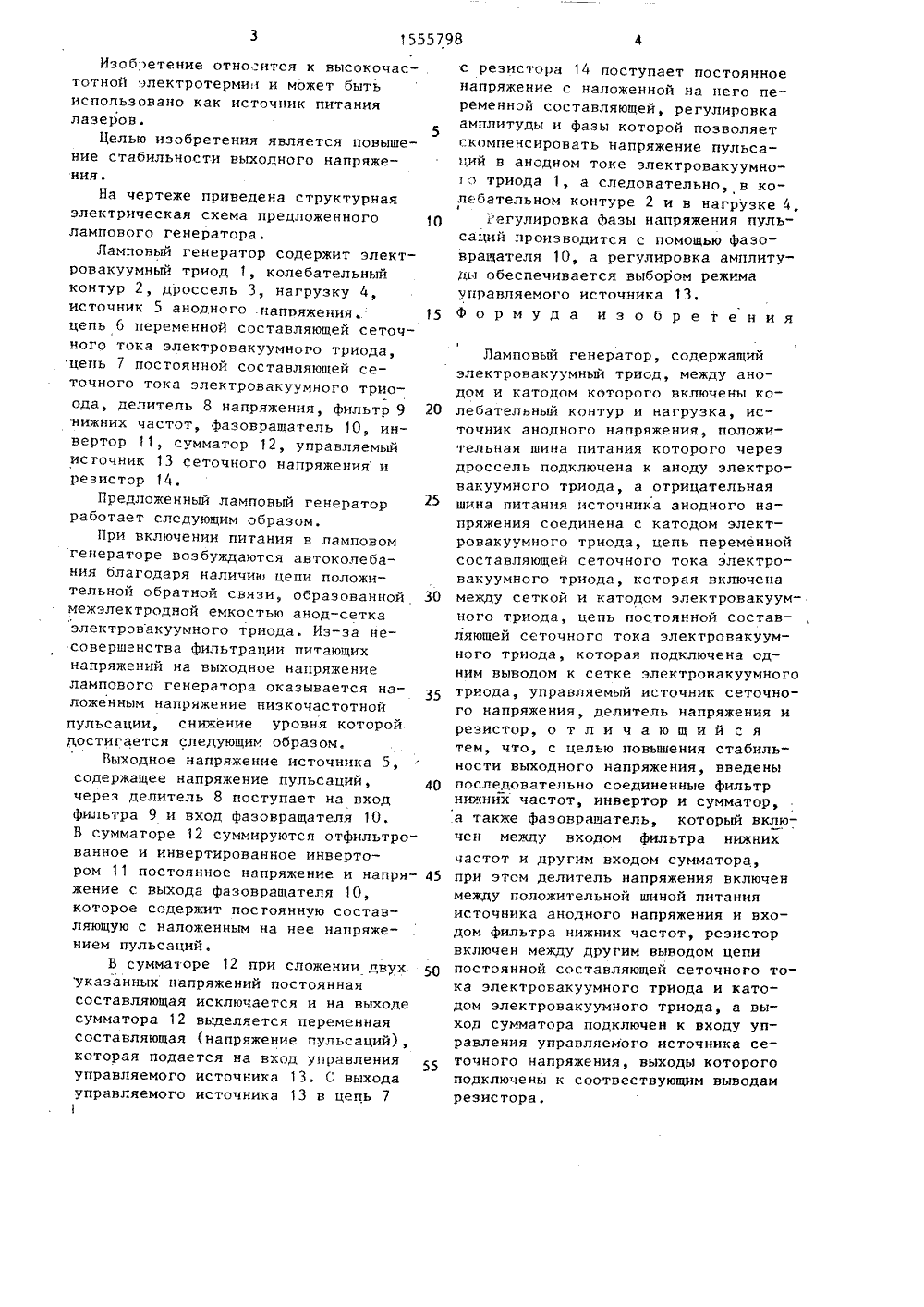

,)5 Н 03 В 5/22 ЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ П(НТ СССР ОПИСАНИЕ ИЗО А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Ленинградский электротехнический институт им. В.И.Ульянова (Ленина) (72) А.С.Васильев, Ю.И,Блинов, Н.Н.Мальков и Л.В.Сазонов (53) 621.373.42 (088.8)(57) Изобретение относится к радиотехнике и может использоваться как источник питания лазеров. Цель изобретения - повышение стабильности выходного напряжения. Ламповый генератор содержит электровакуумный триод 1, колебательный контур 2, дроссель 3, нагрузку 4 источник 5 анод 3 55798 А 1 ного напряжения, цепи 6 и 7 переменной и постоянной составляющих сеточного тока триода 1, делитель 8напряжения, фильтр 9 нижних частот,фазовращатель 10, инвертор 11, сумматор 12, управляемый источник 13сеточного напряжения и резистор 14.Из-за несовершенства фильтрации питающих напряжений на выходное напряжение лампового генератора оказывается наложенным напряжение низкочастотной пульсации. Цель достигаетсяпутем обеспечения в данном генераторе компенсации уровня напряжения низкочастотной пульсации в анодном токетриода 1, а следовательно, в колебательном контуре 2 и в нагрузке 4.При этом регулировка фазы напряженияпульсаций производится с помощью фазовращателя 10, а регулировка амплитуды обеспечивается выбором режимаисточника 13. 1 ил.Изобретение отно ится к высокочастотной электротермии и может быть использовано как источник питания лазеров. 5Целью изобретения является повышение стабильности выходного напряжения.На чертеже приведена структурнаяэлектрическая схема предложенноголампового генератора,Ламповый генератор содержит электровакуумный триод 1, колебательныйконтур 2, дроссель 3, нагрузку 4,источник 5 анодного напряжения. 15цепь б переменной составляющей сеточного тока электровакуумного триода,цепь 7 постоянной составляющей сеточного тока электровакуумного триоода, делитель 8 напряжения, фильтр 9 20нижних частот, фазовращатель 10, инвертор 11, сумматор 12, управляемыйисточник 13 сеточного напряжения ирезистор 14,Предложенный ламповый генераторработает следующим образом.При включении питания в ламповомгенераторе возбуждаются автоколебания благодаря наличию цепи положительной обратной связи, образованной 30межэлектродной емкостью анод-сеткаэлектровакуумного триода. Из-за несовершенства фильтрации питающихнапряжений на выходное напряжениелампового генератора оказывается наложенным напряжение низкочастотнойпульсации, снижение уровня которойдостигается следующим образом,Выходное напряжение источника 5,содержащее напряжение пульсаций, 40через делитель 8 поступает на входфильтра 9 и вход фазовращателя 10.В сумматоре 12 суммируются отфильтрованное и инвертированное инвертором 11 постоянное напряжение и напряжение с выхода фазовращателя 10,которое содержит постоянную составляющую с наложенным на нее напряжением пульсаций .В сумматоре 12 при сложении двух 50указанных напряжений постояннаясоставляющая исключается и на выходесумматора 12 выделяется переменнаясоставляющая (напряжение пульсаций),которая подается на вход управленияуправляемого источника 13, С выходауправляемого источника 13 в цепь 7с резистора 14 поступает постоянное напряжение с наложенной на него переменной составляющей, регулировка амплитуды и фазы которой позволяет скомпенсировать напряжение пульсаций в анодном токе электровакуумноо триода 1, а следовательно, в колебательном контуре 2 и в нагрузке 4,Регулировка фазы напряжения пульсаций производится с помощью фазовращателя 10, а регулировка амплитуды обеспечивается выбором режима управляемого источника 13ф о р м у д а изобретения 1Ламповый генератор, содержащий электровакуумный триод, между анодом и катодом которого включены колебательный контур и нагрузка, источник анодного напряжения, положительная шина питания которого через дроссель подключена к аноду электро- вакуумного триода, а отрицательная шика питания источника анодного напряжения соединена с катодом электровакуумного триода, цепь переменной составляющей сеточного тока электро- вакуумного триода, которая включена между сеткой и катодом электровакуумного триода, цепь постоянной составляющей сеточного тока электровакуумного триода, которая подключена одним выводом к сетке электровакуумного триода, управляемый источник сеточного напряжения, делитель напряжения и резистор, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности выходного напряжения, введены последовательно соединенные фильтр нижних частот, инвертор и сумматор, а также фазовращатель, который включен между входом фильтра нижних частот и другим входом сумматора,при этом делитель напряжения включенмежду положительной шиной питанияисточника анодного напряжения и входом фильтра нижних частот, резисторвключен между другим выводом цепипостоянной составляющей сеточного тока электровакуумного триода и катодом электровакуумного триода, а выход сумматора подключен к входу управления управляемого источника сеточного напряжения, выходы которогоподключены к соотвествующим выводамрезистора.
