Ковынев
Способ регенерации катализатора получения серы из сероводорода и сернистого газа
Номер патента: 813856
Опубликовано: 20.08.1999
Авторы: Багиров, Грунвальд, Довлатова, Ковынев, Левицкий, Лепетюх, Мороз, Немков, Симонова, Хандрос, Черномырдин
МПК: B01J 21/20
Метки: газа, катализатора, регенерации, сернистого, сероводорода, серы
1. Способ регенерации катализатора получения серы из сероводорода и сернистого газа путем обработки дезактивированного катализатора газом при повышенной температуре, отличающийся тем, что, с целью возможности удаления химически связанной серы и восстановления активности катализатора до первоначальной, в качестве газа используют сероводород, водород, аммиак или смесь сероводорода и инертного газа с содержанием сереводорода 5 - 95 об.%.2. Способ по п.1, отличающийся тем, что обработку осуществляют при 350 - 500oС в течение 1 - 24 ч.
Способ сварки
Номер патента: 1797505
Опубликовано: 23.02.1993
Авторы: Берг, Блинов, Ковынев, Сорокин, Сотников, Ясенева
МПК: B21C 37/08
Метки: сварки
...ток 120 А,Слой самофлюсующегося материалатолщиной свыше 500 мкм (образцы 21 - 25)напылить на кромки не удалось, т.к. он самопроизвольно отслаивался, Толщина слоясамофлюсующегося порошка менее 200мкм не обеспечивает при сварке надежнойизоляции сварного шва, материала расплавившегося самофлюса не хватает для того,чтобы при оплавлении образовать плотныйи ровный слой сплава на поверхности шва,Сварной шов низкого качества, со стороныполоски самофлюсующегося порошка видны несплавившиеся кромки образцов листа,Полученные сварные соединений оценивали по внешнему виду и наличию зонытермического влияния, не закрытой слоемсамофлюсующегося материала.Наличие и ширину зоны термическоговлияния определяли наложением фильтровальной бумаги, смоченной в...
Способ получения брикетов из промышленных дисперсных материалов
Номер патента: 1786151
Опубликовано: 07.01.1993
Авторы: Бердников, Воскобойник, Ковынев, Копырин, Малышев, Полухин, Харитонов
МПК: C22B 1/243
Метки: брикетов, дисперсных, промышленных
...прототипа. Суть его состоит в том, что исходный дисперсный материал вначале подвергают влажной грануляции с добавкой водного раствора лигносульфоната до получения гранул размером 5-15 мм, Затем гранулы подсушивают при температуре 80-270 С до остаточного содержания влаги 5-10 и повторно гранулируют насухую путем продавливания через фильеру до конечных размеров 1-3 мм. Полученную гранулированную смесь прессуют, отпрессованные таблетки высушивают окончательно до требуемой влажности.Технология изготовления таблеток моществляют путем обдувки их на заключительной стадии грануляции углекислым газом до достижения смесью угла естественного откоса 35-55 С,Для реализации предлагаемого способа исходный материал гранулируют с добавкой водного...
Способ изготовления трубопровода с внутренним покрытием
Номер патента: 1778427
Опубликовано: 30.11.1992
Авторы: Блинов, Ковынев, Поворин
МПК: F16L 58/02
Метки: внутренним, покрытием, трубопровода
...труб 1 и 2 (фиг, 1) на расстоянии . от их концов наносят неокисляемый.самофлюсующийся сплав 3 типа ПГ-ХН 80 СРЧ, СНГН, смесь ВС+30% Н и др. Трубы 1, 2 с неокисляемым сплавом 3 нагревают до температуры 350-400 С и наносят при температуре 330 - 350 С (интервал формирования фторполимерного покрытия) на все внутренние поверхности электростатически заряженную порошковую фторполимерную композицию 4 (термочувствительное фторполимерное покрытие) при вращательно-поступательном движении труб в поточной линии. Затем трубы 1, 2 выдерживают 5 - 7 мин при температуре ЗЭО - Э 50 С с целью стабилизации сформированного покрытия, После этого трубы 1, 2 стыкуют и подвергают сварке в один этап электродом металла трубы, В процессе сварки под действием тепла...
Способ обработки изделий с металлизационным покрытием
Номер патента: 1771915
Опубликовано: 30.10.1992
Авторы: Берг, Емельянов, Ковынев, Сотников, Ясенева
МПК: B23P 9/00
Метки: металлизационным, покрытием
...ограничена, Сглаживание поверхности здесь в большей степени зависит от давления на нее роликов, чем от взаимодействия роликов и изделия как пары трения, Давление трубы на ролики определяется весом трубы, Эффективности работы пары трения труба - ролик снижена, т,к. поверхность роликов гладкая, и регулировка режимов обкатки за счет изменения скорости их движения ограничена.Предлагаемый способ реализован следующим образом.В линии электродуговой металлизации алюминием поверхности труб установлен цилиндрический стальной прикатывающий ролик с насечкой по всей рабочей поверхности, 35 5,45 - 3,520,02 53со 1 - . 0 01 . - 538 рад/с, или 5140 об/мин(скорость вращения трубы 33,6 об/мин или 3,52 рад/с) 40 В результате обработки покрытие...
Способ изготовления баллонов
Номер патента: 1750817
Опубликовано: 30.07.1992
Авторы: Губин, Ковынев, Ларионов, Сорокин, Сотников
МПК: B21D 51/24
Метки: баллонов
...или раздельно с двух концов трубы, причем иглофрезами или пескоструем. Затем мерные заготовки 1 поступают на установку покрытия алюминием. Алюминий наносится нэ внутреннюю поверхность с двух концов заготовки методом напыления толщиной 20- 30 мк; При перемещении заготовки 1 в оссвом направлении и вращении ее наносится алюминий 5, Заготовка 1 поворачивается на один оборот и перемещается на 0,75 - 0,85 ширины струи 3 распылэ алюминия, После покрытия трубы алюминием 5 заготовка 1 поступает к нагревательной печи для нагрева концов для закатки, Концы нагревают на длину, равную диаметру трубы. После нагрева одного конца труба поступает на позицию размазывания расплавленного алюминия. Для этого а трубу вводится штанга на длину одного диаметра...
Способ эксплуатации подземного хранилища и установка для его осуществления
Номер патента: 1720945
Опубликовано: 23.03.1992
Авторы: Ковынев, Новикова
МПК: B65G 5/00
Метки: подземного, хранилища, эксплуатации
...и трубопроводами обвязки по газу и жидкости, трубопровод подвода газа высокогодавления соединен с межтрубным пространством подземного резервуара для хранения жидкости, а продуктопровод 55соединен с насосно-компрессорными трубами емкости-гидрозатвора.При этом один из резервуаров полностью заполняют жидкостью до устья скважины и используют его в качестве гидрозатвора, а отбор жидкости из другогорабочего резервуара в продуктопровод дляее транспорта осуществляют газом передавливания через первую емкость - гидрозатвор.В предложенном техническом решенииобвязка емкостей трубопроводами позволяет избежать проскока газа в продуктопровод.На чертеже представлена схема реализации способа и установки для подземногохранения жидкости.На схеме...
Устройство для передачи и поворота предметов
Номер патента: 1682275
Опубликовано: 07.10.1991
Автор: Ковынев
МПК: B65G 47/53
Метки: передачи, поворота, предметов
...обра. зом.Транспортируемый предмет 6 поступает на устройство, например, с роликовогоконвейера длинной стороной параллельноскорости движения. Входя на устройствомежду стержнями 5, предмет ориентируется на столе 1 таким образом, что его продольная ось симметрии смещается навеличину Ь относительно оси симметриирасположения роликов 2 и 3. Продолжаядвижение за счет пристыкованного к устройству роликового конвейера, транспортируемый предмет своим дном вступает вофрикционное взаимодействие с винтовымиповерхностями роликов 2 и 3. Приводы 7 и8 в этот момент включены так, что ролики 2и 3 вращаются навстречу друг другу,За счет винтовой нарезки ролики 2 и 3сообщают транспортируемому предметуосевые силы Т 2 и Тз и окружные силы Р 2 и Рз.ПричЕм Т...
Способ одновременного получения гелия, этана и более тяжелых углеводородов
Номер патента: 1645796
Опубликовано: 30.04.1991
Авторы: Андреев, Бажанова, Барсук, Берго, Блинов, Загребина, Ковынев, Мирошниченко
МПК: F25J 3/02
Метки: более, гелия, одновременного, тяжелых, углеводородов, этана
...второй гелиевой колонны (не показана), затем дросселируют до 3,9 МПа и подают на отпарку растворенного о жидкости гелия е колонну 13, Отсюда обогащенный гелием газ(10 от сырьевого потока) направляют на дальнейшее концентрирование, а жидкую фазу разделяю нэ дна потока, Одну часть (93 - 95%) жидкой фазы колонны 13 дросселируют до 3,8 МПа и частично испаряю 1 в теплообменнике 4 е диапазоне температур 179 - 191 К, после чего смесь разделяют в сепараторе 11, Жидкости сепараторов 10 и 11, о которых концентрации зтанапропана возросли более чем в 4 и 7 раз соотнетстоенно, после дросселирования и смешения при давлении 1,85 МПа понти полностью испаряют в диапазон: температур 177 - 238 К в теплообменниках б и 3 для конденсации и переохлаждения...
Способ нанесения композиционных покрытий
Номер патента: 1550001
Опубликовано: 15.03.1990
Авторы: Берг, Блинов, Ковынев, Тюрин
МПК: B23K 11/06, C23C 26/00
Метки: композиционных, нанесения, покрытий
...Т. Покрытие наносили металлизатором ЭМ(рабочийток 500 А, напряжение на дуге ЗОВ,время нанесения 2 с).20На другие 5 образцов из ст. 3 нанесли каркас в виде стальной проволоки ф 0,25 мм, намотанной в один слойна поверхность образца, и на следующие 5 образцов закрепили каркас изсЕтки, изготовленной иэ проволокиФО,25 мм, Затем все три группы образцов с нанесенными на них каркасамиразличного типа подвергали пропиткПропитку осуществляли следующим,образом.Один из полюсов источника токаВАКТприсоединяли к стержню изматериала матрицы, представляющегособой брусок 20 х 20150 мм, полученный литьем, другой полюс - к образцус нанесенным каркасом, Стержень изатериала матрицы и образец приводилив соприкосновение и включали электрический ток. Силу тоа...
Способ контроля радиуса части сферы
Номер патента: 1516740
Опубликовано: 23.10.1989
Автор: Ковынев
МПК: G01B 5/22
...схе,а устройства реалиэапии сиссоба,устройство содержит отсчетныеузлы 1 и 2 с измерительными стержнями 3 и 4, расположенными параллельнонормали "А" на равных расстоянияхмежду нормалью "А" и между собой,Способ контроля осуществляетсяедуюшим образом.По эталонной детали отсчетныеузлы 1 и 2 настраивают на разностьЬ высот профиля на расстояниях"с. Затем к поверхности части сфе 6,801516740 А 1 поверхности и диодят измеристержни 3 и 4 предварительстроенных отсчетных узлов 1 и 2, 1 асиолагают измерительные стержни 3 и 4 параллельно нормали "А", проходящей через вершину части сферы 5 на равных расстояниях между собойнормалью "А, Радиус с е ы К определяют по формуле К = (Зс -Ь ) /4 Ь +2 ЧУГ + 4 с , где с - расстояние между осями...
Способ ленточного шлифования
Номер патента: 1502273
Опубликовано: 23.08.1989
Автор: Ковынев
МПК: B24B 21/00
Метки: ленточного, шлифования
...счет встряхивания - вибраций. Такие колебания возбуждаютсяв периоды разгона и торможения ленты, когда скорость ее мала, и поэтому зерна не могут срезать материал, 30а только скоблят его, вибрируя вдвух направлениях - в направлениидвижения ленты и в направлении,перпендикулярном к основе ленты.В предлагаемом способе частотаренерсирования ленты определяетсяобратно пропорционально времени разгона ленты, Это значит, что в интервале между двумя соседними реверсами лента должна успеть разогнаться . 40до номинальной скорости и некотороевремя, большее периода разгона,совершать полезную работу.Период разгона ленты до скоростиЧ может быть определен с помощью 45теории машин и механизмов по формулеС = ц 1 Ч/г(цМ- Рг)где ц - передаточное отношение...
Станок для ленточного шлифования
Номер патента: 1301662
Опубликовано: 07.04.1987
Авторы: Ковынев, Хариш
МПК: B24B 21/02
Метки: ленточного, станок, шлифования
...то она на одной половине своего оборота взаимодействует с колесом 13, а на вто. рой половине своего оборота взаимодействует с колесом 14. При этом обеспечивается маятниковое (возвратно-вращательное) движение вала 15, т. е. вал 15 за один 15оборот шестерни 12 совершит один двойнойход (влево в впра), поворачивая держатель 16 с деталью 6 на угол рт, если иР и 1 В Ъ = - Л., или на угол рр, если 2.( - Ъ.Таким образом, применяя в приводе подачи 5 детали 6 конический реверсивный механизм 1213 - 14, обеспечим маятниковую подачу детали 6 во время шлифования. По истечении времени шлифования двигатели 2 и 7 отключаются, лента ослабляется, а держатель 16 с деталью 6 останавливается в левом крайнем положении, что достигается применением специального...
Устройство для сборки деталей
Номер патента: 1057228
Опубликовано: 30.11.1983
Авторы: Ковынев, Лебедовский, Хащин, Яхимович
МПК: B23P 19/10
Метки: сборки
...в процессе автоматической сборки на 5 основе использования подвижных органЬв базирования.Известно устройство для сборки деталей, содержащее подвижную плат" форму и привод ее перемещения Я10Цель изобретения- расширениетехнологических возможностей.Указанная цель достигается тем, что устройство снабжено емкостью, заполненной жидкостью, и помещенным 1 в эту емкость герметичным сосудом, на котором установлена платформа, причем сосуд имеет в верхней части кольцевой буртик, а в нижней части закреплен груз. 20Кроме того, устройство может бить снабжено электромагнитной системой, а герметичный сосуд соединен посредством дополнительно введенного упругого элемента, напримеР троса, с ис" э 5 точником переменного усилия.Причемв качестве жидкости...
Способ ленточного шлифования сферических поверхностей
Номер патента: 1054028
Опубликовано: 15.11.1983
Авторы: Ковынев, Орлов
МПК: B24B 21/08
Метки: ленточного, поверхностей, сферических, шлифования
...плоскость 10симметрии ленты пересекается с геометрическим центром изделия, а изделию сообшают вращательное движение подачи с помощью индивидуального привода 11,Недостаток данного способа заключается в. том, что для обеспечения движенияподачи изделия необходимо иметь отдельный привод, что снижает технологическиевозможности обработки.Цель изобретения - расширение технологических возможностей обработки путем обеспечения бесступенчатого, регулиро 20вания скорости вращения изделия при отсутствии отдельного привода движения изделия,Поставленная цель достигается тем, чтосогласно способу ленточного шлифования 25сферических поверхностей продольную плоскость симметрии ленты смещают относительно геометрического центра изделия, а последнее...
Способ транспорта углеводородов
Номер патента: 1051357
Опубликовано: 30.10.1983
Авторы: Кобляков, Ковынев, Лепетюх, Маркман, Одишария, Панков, Чириков
МПК: F17D 1/07
Метки: транспорта, углеводородов
...трубопровода, после чего переводят этан в сверхкритическое состояние высокой плотности путем охлажденияПодогрев перед сжатием и последующее охлаждение этана осуществляют ре"куперетивным теплообменником.Этан охлаждают путем теплообменас окружающей средой до температурыне выше 290-295 К.:Как правило, этан выводят из диэтаниэатора газоперерабатывающегозавода в газообразном виде при докритическом давлении и низких темпера"турах,Согласно предлагаемому способуэтан после вывода из установки по лучения подогревают, что позволяет использовать нетеплоизолированные трубопроводы, характеризующиеся более низким уровнем капиталовложений и эксплуатационных затрат и, как след" ствие, снизить затраты на его перемещение. Нагрев этана до...
Установка для получения серы из сероводорода и газа, содержащего сернистые соединения и углеводороды
Номер патента: 1011506
Опубликовано: 15.04.1983
Авторы: Грунвальд, Каражбей, Ковынев, Лепетюх, Маркин
МПК: C01B 17/04
Метки: газа, сернистые, сероводорода, серы, содержащего, соединения, углеводороды
...воздуходувки, а также печьдля сжигания загрязненных сернистыхдинений, Причем сепаратор атой установки соединен с входом первой печи реакции, выход которой через котел-утилизатор соединен с входом первой печи подогрева реакционной смеси, а выход. по-следней соединен с входом первого конвертора, соединенного посредством котлаутилизатора с входом второй печи подо.грева реакционной смеси, соединенной свторым конвертором и котлом утипиза-тором 2 ,Недостатком известной установки является то, что для поддержания температуры перед конверторами используетсясырьевой сероводородный газ на первойступени и топливный гаэ - на второйступени, что приводит к повышенныманергозатратам. Кроме того, сжиганиесернистых соединений,...
Способ подготовки промышленных сточных вод
Номер патента: 1002245
Опубликовано: 07.03.1983
Авторы: Грунвальд, Гуртовой, Еляшович, Ковынев, Кравченко, Мельник, Минаева, Рябов, Салашник, Синеок, Станкеев, Черницкий
МПК: C02F 9/08
Метки: вод, подготовки, промышленных, сточных
...сборник 4. Средний продукт - Э 5 воду выводят по трубопроводу 5 в резервуар-отстойник 6, где происходит дополнительное осветление стоков с помощью вводимого флокулянта; например полиакриламида 7, для интенсифи- ф кации осаждения мелкодисперсных взве шенных частиц и конденсата.Отделенный конденсат направляют в трубопровод. Выпавшие механические примеси из резервуара-.отстойника сбра сывают в сборник 4, где их смешивают с нижним продуктом (механическими примесями) гидроциклона 1 и при помощи насоса 8 направляют на уплотнение (частичное обезвоживание) в гидроцик-ю лон 9, нижний продукт (уплотненный шлам) гидроциклона 9 направляют на сжигание (термическое обезвреживание), а верхний продукт (воду) - в резервуар-отстойник 6 по трубопроводам...
Автомат для резки капиллярных труб
Номер патента: 982859
Опубликовано: 23.12.1982
Авторы: Жикленков, Ковынев, Малькова, Стариков
МПК: B23D 21/04
Метки: автомат, капиллярных, резки, труб
...28 сообщают отрезанную капиллярную трубку, и она попадает в лоток 39, одновременно через ловитель 30, опорные втулки 8 и 40 происходит заправка капиллярной трубки под следующую резку, и цикл повторяется.Величина хода ползушки 3 регулируется положением шатуна 35 относительно кулисы 36.2 С Применение в конструкции автоматанескольких резцовых головок и совмещение в нем подачи капиллярной трубки на размер с отрезкой ее позволяет значительно повысить производительность труда, точность резки трубы по длине. Формула изобретения Автомат для резки капиллярных труб, зо содержащий резцовые головки с инструментальными блоками, перемещаемыми в радиальном напраалении, и механизмы зажима, отличающийся тем, что, с целью автоматизации и повьшения...
Система автоматизированного обеспечения деталями технологического оборудования
Номер патента: 973309
Опубликовано: 15.11.1982
Авторы: Гусев, Ермаков, Ильин, Кизин, Ковынев, Кулешов, Макаров, Митяшин
МПК: B23Q 41/00
Метки: автоматизированного, деталями, обеспечения, оборудования, технологического
...в двух режимах: в режиме загрузки склада и врежиме обеспечения деталями технологического оборудования.Загрузку склада производит комплектовщик в начале смены. Для этогоему необходимо выполнять следующиеоперации: набрать детали.в мернуютару, засыпать их в загрузочный бункер 17 конвейера 11, нажать кнопкус наименованием данной детали на55пульте управления 10,После этого программирующее устройство 8 системы находит с помощьюблока управления 9 нужную пустую 60подвеску 13, останавливает ее наместе загрузки, включает электромагнит 19, который открывает заслонку18 и детали высыпаются в подвеску13. В это время включается механизм 65 2 б перевода штыря 25 в положение"Подвеска загружена" на блоке управления 9, Таким образом, на...
Автоматизированный технологический комплекс
Номер патента: 942928
Опубликовано: 15.07.1982
Авторы: Боровский, Ермаков, Ильин, Кацнельсон, Клименко, Кобыляцкий, Ковынев, Кронштофик, Митяшин, Новиков, Шабрихин
МПК: B23P 21/00
Метки: автоматизированный, комплекс, технологический
...47 связано через приемное устройство 48 с выходом автомата 40 и со входом загрузочно-разгрузочного устройства 43 и состоит изузла 49 поднастройки точки срабатывания и узла 50 поднастройки зоны нечувствительности. Установка 19 корректирования уровней давления настройки в зависимости от характеристикихладоагента состоит из станции 51подготовки хладоагента и устройства52 определения характеристики хладоагента,Собранный терморегулятор включаетследующие узлы; капилляры 53, фланцы54, сильфоны 55 клеммы 56, контакты57, прижимы 58, шток 59, контакт 60,клемму 61, заклепку 62, колодку 63,винт 64, шайбу 65, заклепки 66 и 67,корпус 68, ось 69 кулачок 70, шайбы71, ползун 72, пружину 73, узел винтгайку 74, угловой рычаг 75, ось 76,шайбу 77...
Автомат для сборки узлов
Номер патента: 933361
Опубликовано: 07.06.1982
Авторы: Ковынев, Максимовская, Подалицын, Романенков, Черняев
МПК: B23P 21/00
...кантоватепя 2, взаимодействуюшие с купачками 18-22 кулачкового вапа 12,Схват 23 (фиг, 1, 3) связан с сипоМеханизм 3 сборки капилляра с флан цем содержит пуансоны 42 (фиг. 4, 5), взаимодействующие посредством пружин 43 с ползунами 44, установценными в корпусе 48, и посредством регулировочных винтов 46 с рычагами 47 (фиг. 1), кинематически связанными с рычагом 13 и кулачком 18.Механизм 4 рихтовки содержит смыкающиеся призмы 48 (фиг, 9, 10), закрепленные на поаэунах 49 посредством регулировочных винтов 80 и соединенные рычажной системой с пневмоприводом,го оправка начинает вращаться, наматывая на себя капилляр, свободный конец которого скопьзит по поводку 34 (фиг,1), а поводок, поворачиваясь посредством зубчатого сектора, подгибает...
Способ очистки природного газа от кислых компонентов
Номер патента: 929181
Опубликовано: 23.05.1982
Авторы: Бабиев, Ковынев, Стрючков, Туревский
МПК: B01D 53/14
Метки: газа, кислых, компонентов, природного
...до 100-110 оС при 0,8-1,0 ати. 35Способ позвопяет за счет проведения стадии дополнительного нагревания при 100-110 С и 0,8-1,0 ати вьдейить Изабсорбента кислый газ пригодньй для получения изнего серы по методу, Клауса, т.е, содержащего м 25-30% ННа лабораторных и опытных уставовках ВНИИГаза быпи проведены экспериментальные йсспедования, позволившие определить значения давлений и температур процесса десорбции, при которых возможно попучение кислого газа, пригодного для обработки. по методу Кпауса. Выбор давления на стадии нагревания диктовапся также условиями проведения 30 процесса тонкой регенерации. Способ бып испытан в полупромышленных усповиях на опытной установке Мубарекового ГПЗ. Содержание киспых компо- . нентов в исходном...
Автоматическая линия
Номер патента: 921792
Опубликовано: 23.04.1982
Авторы: Волков, Дебунов, Дубинина, Ильин, Ковынев, Кронштофик, Медведченко
МПК: B23Q 41/02
Метки: автоматическая, линия
...на ней лотки 6, при этом последние поочередно подают. ся на позицию загрузки и выгрузки. При подходе лотка 6 к позиции загрузки и выгрузки срабатывает электромагнит, переводягций подпружиненную опору 18 в рабочее положение, при котором лоток 6 опирается на нее. Таким образом производится подготовка лотков для предварительной и окончательной фиксации.Далее срабатывают пневмоцилиндры 14 и 15, перемещая направляющие 19 и 20 до соприкосновения с торцами рабочего лотка, при этом штыри 21 и 22 западают в соответствуюгцие гнезда лотка 6, производя предварительную фиксацию лотка 6, относи гельно направляющих 19 и 20. При западании штырей 23 и 24 происходит окончательная фиксация лотков 6, в результате чего продольные канавки лотка 6 и...
Транспортно-накопительное устройство
Номер патента: 921791
Опубликовано: 23.04.1982
Авторы: Ахулков, Гусев, Ермаков, Ильин, Ковынев, Макаров, Митяшин
МПК: B23Q 41/02
Метки: транспортно-накопительное
...в схему управления от бесконтактньх датчиков.Трацсцортно-накопительные устройства могут компоноваться параллельно или послеловдтсльцо в зависимости от планировки технологического оборудования, при этом кассеты, выходящие из транспортно-кассетируюгцсго устройства, могут складироваться постановкой друг на друга.Устройство работает следующим образом.В режиме загрузки деталь 8 ставится в приемный лоток 5 (фиг. 1). Г 1 о сигналу от лдтчика приемного лотка 5 срабатывает механизм поперечной шаговой подачи 7 и церсмегцает все детали в одном рялу кассеты ца шаг. При полной загрузке данного ряда кассеты по сигналу от счетчика количества лсталсй срабатывает фиксатор б и освобожлдст кассету 3, после чего начинает рдботдть механизм пролольцой...
Устройство для сборки базовой детали с комплектуемой
Номер патента: 921762
Опубликовано: 23.04.1982
Авторы: Волков, Ковынев, Соловьев, Хромушина
МПК: B23P 19/00, B23P 21/00
Метки: базовой, детали, комплектуемой, сборки
....)сс РСТКЯ .Г О, Э Г ДН)3)СсОН И 0 НЯЧИНЯЕ)Г,В:Же;И- с;а,". . ПНХ.НТ В И".ХОД.НОС 0 ЛОКС:С, ОСЕ ЧСГ ,с,ОТНЬ,.:., СТОЛ)цю1)еим ц(сВоч 1 рсдгя гас 00 ус Г.5 РОИСВа:ВЛГ 1":Г В,с )Ксс 3 Нс) . гк (ОСЬ (0РКП ОЯЗОВО, ДС. ГЛ С К " Г .-,: К.ТСсОк. РИчем соорк 1)0: 0;,нт 1.3:(;.;н.кчк у н(с 1 ед и д(.(н)1):,з.-". с(:ныс: В н,)0,3.с гр. Вс 10 рт: ";3 кх . Онк. сО с" Шток 5 соприкасается с нижней частью обращенной к нему поверхности комплектуемойй детали.50 качающихся на осях 9. Рычаги 8 стремятся развернуться до упора винтом 10 В каретку под действием пружинь 11. 1-а передних. обращенных к базовой дстали 12 напр 3 мер, корпусу терморегулятора) концах двуплечих рычагов, зякоеплены гибкие пластины 13. В средней части двуплечих рыча 03( имеются...
Устройство для шлифования криволинейных поверхностей гибким абразивным инструментом
Номер патента: 918041
Опубликовано: 07.04.1982
Авторы: Виксман, Ковынев, Яхимович
МПК: B24B 21/00
Метки: абразивным, гибким, инструментом, криволинейных, поверхностей, шлифования
...За счеттого, что лента 1 контактирует с роликом 4 и слева от него, устойчивость 45движения ленты повышается.Как показано на фиг.2 и 3, валы8 помещаются в горизонтальных направляющих 12 и 13 и стопорятся в нихгайками 14 и 15, а вал 6 помещаетсяв вертикальных направляющих 16 истопоритса в них гайкой 7.Переналадка осуществляется следующим образом.Для увеличения кривизны контурапровисающей ленты (фиг.2) ролик 2перемещают влево на некоторую длину до направляющей 12, а ролик 3 -вправо на такую же длину по направляющей 13, ролик 4 при этом перемещ.иот вверх до образования глотного 60контакта с роликами 2 и 3. После этого все валы, несущие ролики 2, 3 и4, стопорятся гайками 7, 14 и 15 в .направляющих 12, 13 и 16. Для уменьшения кривизны...
Устройство для шлифования наружной поверхности экрана кинескопа
Номер патента: 917233
Опубликовано: 30.03.1982
Авторы: Бабяк, Виксман, Гупаловский, Ковынев, Яхимович
МПК: H01J 9/20
Метки: кинескопа, наружной, поверхности, шлифования, экрана
...(не показана),После этого натягивают ленту 1 натяжным роликом 4. При этом лента 1под действием натяжения обтягиваетобрабатываемую поверхность экрана 5обрабатываемый экран 5 так, что размер А получается меньше или большерассчитанного по выше приведеннойформуле, то, в первом случае, по 5 кРаям шлифуемой поверхности остают, ся необработанные участки, во втором случае, края обрабатываемой поверхности подрезаются, искажая геометрическую форму наружной поверх ности экрана 5. Только при отмеченном расположении ленты 1 и экрана 5качественно производится шлифование,иЬбрабатываемой поверхности.При вращении экрана 5 относитель но вертикальной оси существует такоеего положение, когда эквидистантныйконтакт ленты 1 с обрабатываемойповерхностью...
Устройство для обработки валков
Номер патента: 908577
Опубликовано: 28.02.1982
Авторы: Вахрушева, Ковынев, Ломтев, Цунин
МПК: B24B 35/00
Метки: валков
...механизм 3 осцилляции, содержащий первый приводной торцовой кулачок 4 и соосный ему второй приводной кулачок 5, Все точ. ки рабочей поверхности кулачка 5 находятся на одинаковом расстоянии от поверхности кулачка 4, На раме 1 установлен контактный элемент 6, включающий пару торцовых кулачков 7 и 8, жестко связанных между собой за счет неподвижного крепления на раме 1.908577 О г,Я НИИПИ Заказ 703/16 Тираж 882 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 При обработке двух или более валков,устройство имеет соответственно большееколичество указанных кулачков,Инструменты 2 подпружинены в направ.пениях, перпендикулярных обрабатываемымповерхностям, посредством пружин 9.В устройстве может быть применен дополнительно протиратель...

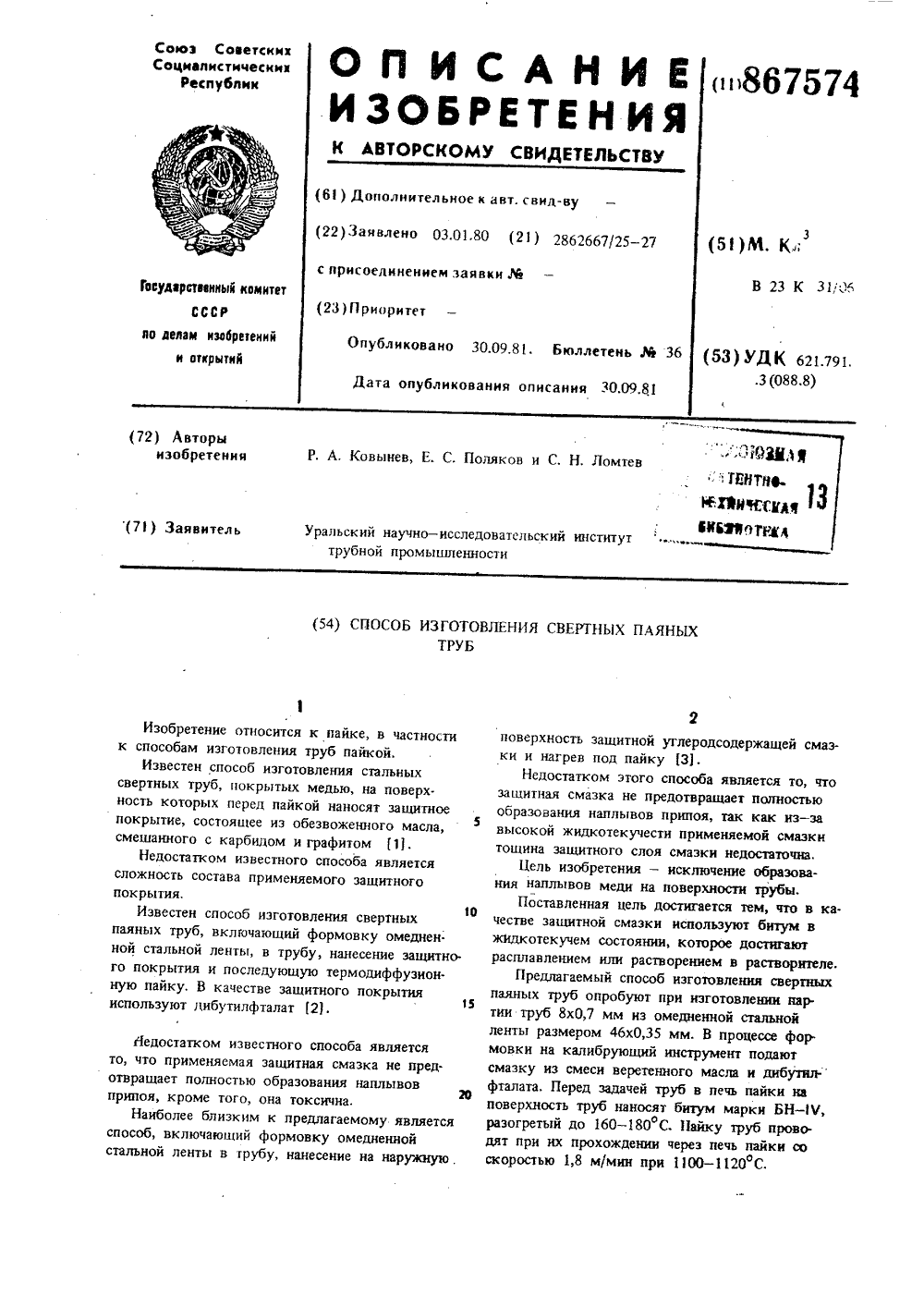

Способ изготовления свертных паяных труб
Номер патента: 867574
Опубликовано: 30.09.1981
Авторы: Ковынев, Ломтев, Поляков
МПК: B23K 31/06
...наплывов припоя, так как из - за высокой жидкотекучести применяемой смазки тощина защитного слоя смазки недостаточна.Цель изобретения - исключение образования наплывов меди на поверхности трубы.Поставленная цель достигается тем, что в качестве защитной смазки используют битум в жИдкотекучем состоянии, которое достигают расплавлением нлн растворением в растворителе,Предлагаемый способ изготовления свертных паяных труб опробуют при изготовлении нар. тин труб 8 х 0,7 мм нз омедненной стальной ленты размером 46 х 0,35 мм. В процессе фор. мовки на калибрующий инструмент подают смазку из смеси веретенного масла и дибутил- фталата. Перед задачей труб в печь пайки ка поверхность труб наносят битум марки БН - Ч, разогретый до 160 - 180...
