Башкиров

Номер патента: 1032101

Опубликовано: 30.07.1983

Авторы: Башкиров, Глушкова, Пыхтин, Романенко

МПК: E02D 5/30

Метки: свая

...ярусом прорезей 2 образованы кольцевые поперечные проточки 3. Посередине длины каждой из щелевидных прорезей 2 имеется канал 4, например, ромбического, квадратного сечения, находящийся в плоскости щелевидной прорези 2 и повернутыйтаким образом, что вершины поперечного сечения канала 4 соединеныс щелевидными прорезями 2 Щелевидные прорези 2 и кольцевые поперечные проточки 3 выполнены на нескольких ярусах по длине ствола 1сваи. Поперечные сечения проточеки прорезей последовательно возрас, тают в направлении к нижнему кон цу сваи.Сваю нижним концом погружают влидерную скважину 5, образованную вгрунте основания б до упора в дноскважины. Затем сваю добиваютсваебойным оборудованием (не показа.но). В начале происходит изломствола 1 сваи в...

Номер патента: 1025737

Опубликовано: 30.06.1983

Авторы: Алексеев, Алимов, Башкиров, Иванов, Лопатин, Яременко

МПК: C21D 1/46

Метки: печи-ванны, пуска, электродной

Номер патента: 1021439

Опубликовано: 07.06.1983

Авторы: Башкиров, Соколов, Тубянский

МПК: A01J 5/04

Метки: аппарат, доильный

...из которых включает буФерный 50усилитель, ключ запуска, ключ обнуления, элемент задержки, усилительмощности, причем выход буФерногоусилителя соединен с входом ключазапуска и первым входом ключа обнуления, выход ключа запуска подключенк второму входу ключа обнуления, вы"ход которого через элемент задержкисоединен с входом усилителя мощности, выходы усилителей мощности каналов подключены к входам элемента Ина четыре входа,На фиг.1 изображено предлагаемоеустройство, общий вид, на фиг.2 канал блока управления. 65 Доильный аппарат включает пульсатор 1, исполнительный механизм 2,вакуумные шланги 3, подключенные кдоильным стаканам 4 с молочнымишлангами 5, измерительный орган б, содержащий датчики прохождения молока7, своими входами...

Номер патента: 1020150

Опубликовано: 30.05.1983

Авторы: Батюков, Башкиров, Наумов, Троянкер

МПК: B01D 13/02

Метки: опреснитель, типа, циркуляционного, электродиализный

...насоса в баке дилюата.Электродиализный опреснитель состоит из электродиализатора 1, баков 2 дилюата, баков 3 рассола, баков 4 промывки электродных камер с переливным устройством 5, погружных насосов 6-8 двухстороннего всасывания, датчИков 9 солесодержания, электродвигателя 10 с ремнем 11, запорного клапана 12, распределительной камеры 13 с дросселирующими отверстиями 14, 15 и воздушкой 16, размещенного в баке 4 датчика 17 верхнего уровня, четырехходового крана 18, трубопровода 19 заполнения и трубопроводов 20-22 слива дилюата, рассола, промывки электродных камер соответственно, трубопроводов 23 и 24 питания электродных камер н возврата промывного раствора соответственно, соединительных трубопроводов 25-37, а также пульта...

Номер патента: 1012847

Опубликовано: 23.04.1983

Авторы: Башкиров, Соколов, Тубянский

МПК: A01J 5/04

Метки: доения, процессом

...содержит электрон.ный датчик проводимости с двумя электро.дами, разделенными диэлектриком, установ.ленный в общем молоко-проводе 21.Наиболее близким техническим решениемк изобретению является устройство для управ Оления процессом доения, содержащее пульса.тор с клапаном, который жестко связан соштоком, соединенным с подвижным сердеч.ником электромагнита, имеющим секционнуюобмотку, одна из секций которой подключена к электродам датчика интенсивности моно.ка коллектора, имеющего сосковые патрубки 121Недостатком известных устройств являетсясложность конструкции, которая приводит кнедостаточно высокой чувствительности.Цель изобретения - упрощение конструкции устройства,Эта цель достигается тем, что в устройстве для управления процессом...

Номер патента: 998710

Опубликовано: 23.02.1983

Авторы: Башкиров, Глушкова, Мельникова, Романенко

МПК: E04H 7/22

Метки: сыпучих, хранилище

...высоте. Размеры поперечного сечения наружной емкости 3 больше размеров поперечного сечения силосных ячеек 2. Силосные ячейки и наружная емкость 3 заполнены одинаковю или разным сыпучим мате:- риалом 5. При этом емкость 3 заполнена материалом 5 при заполнении ячеек 2 доверху. Силосные ячейки 2 и емкость 3 имеют выпу6 в своих днищах для вла 5. В каждой емкостиодна или несколько яче3 выполнена с эластичнми стенками.Хранилище ра етобразом.В основные силосные ячесыпан сыпучий материал 5 дверха стенок дополнительноной емкости 3. Перед эаполек 2 доверху, должна быть заполнена доверху емкость 3. После этогомогут быть заполнены доверху материалом 5 ячейки 2. Эластичные стенкиячеек 2, заполненных частично, выдержйвают нагрузку от материала 5 5за...

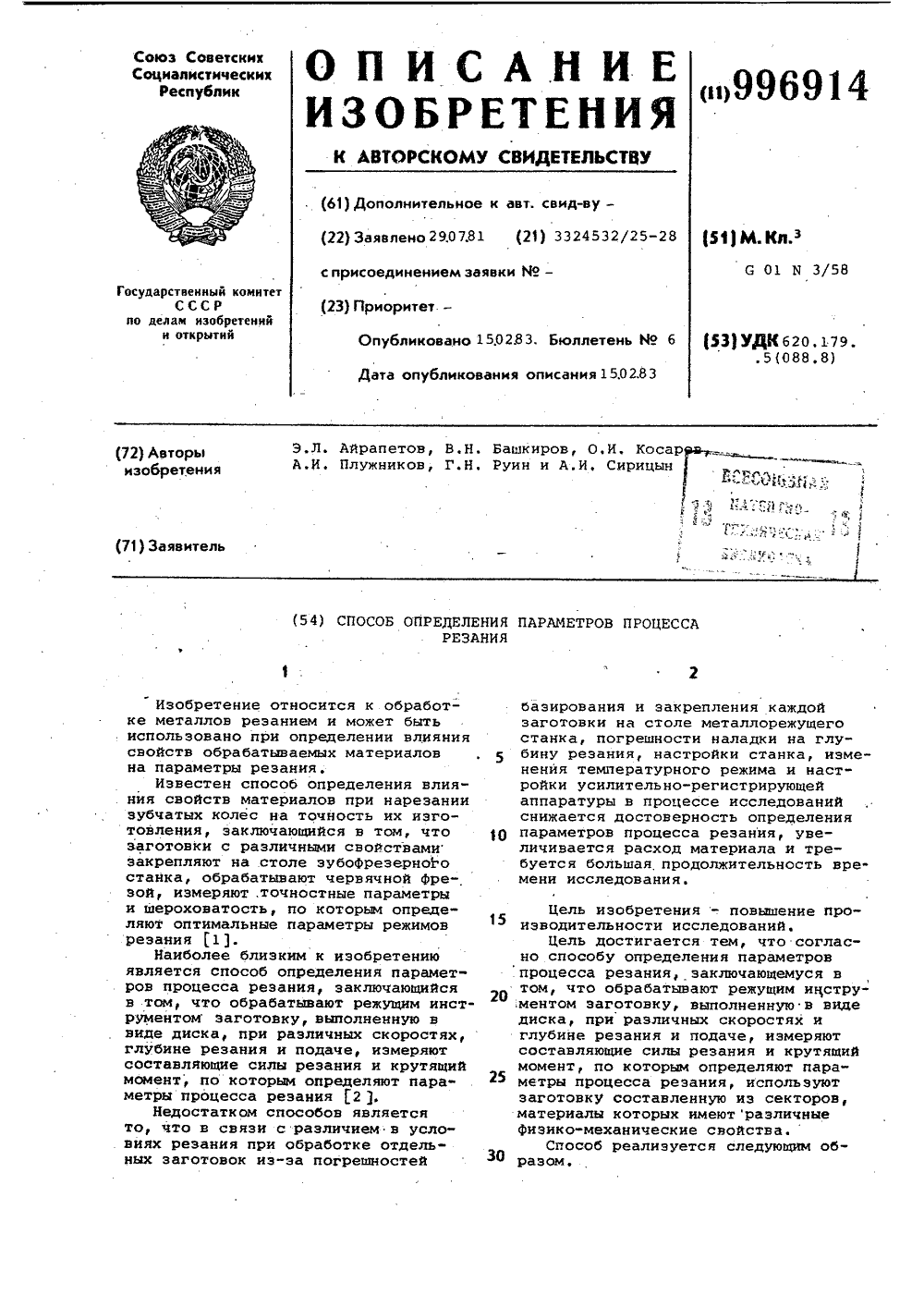

Номер патента: 996914

Опубликовано: 15.02.1983

Авторы: Айрапетов, Башкиров, Косарев, Плужников, Руин, Сирицын

МПК: G01N 3/58

Метки: параметров, процесса, резания

...достоверность определенияпараметров процесса резания, увеличивается расход материала и требуется большая продолжительность вре"мени исследования. Цель изобретения - повышение производительности исследований.Цель достигается тем, что соглас"но способу определения параметровпроцесса резания, заключающемуся втом, что обрабатывают режущим инстру,ментом заготовку, выполненную в видедиска, при различных скоростях иглубине резания и подаче, измеряютсоставляющие силы резания и крутящиймомент, по которым определяют параметры процесса резания, используютзаготовку составленную из секторов,материалы которых имеютразличныефизико-механические свойства.Способ реализуется следующим об разом996914 Формула изобретения Составитель М. Хотин...

Номер патента: 996641

Опубликовано: 15.02.1983

Авторы: Башкиров, Романенко

МПК: E02D 27/38

Метки: корпуса, силосного, фундамент

...части 1 и 2, Деформационные швы 3 выполнены в виде замкнутыхконтуров, подобных контуру плиты.Линии деформационных швов 3 проходятмежду рядами. банок 4. Банки 4 расположены на фундаменте рядами, количество которых не менее трехДеформационные.швы 3 выполнены в виде разреза 5 по всей толщине плит 1, 2 илив виде шарнира б, протяженного повсему .контуру шва 3Фундамент работает следующим образом.Банки 4, расположенные по всейплите рядами, передают нагруэку наплиты 1 и 2, Прн этом банки 4 могутбыть загружены частично пни полностьюсыпучим материалом, могут быть порожними или разгружаться и загружаться,В последнем случае на фундамент пере996641 Формула изобретения иг илиал ППП "Пат .Ужгород,уп.Пр т" М ктнаядаются динамические...

Номер патента: 991147

Опубликовано: 23.01.1983

Авторы: Айрапетов, Башкиров, Генкин, Зельдин, Иванов, Косарев, Луценко, Сирицын

МПК: G01B 7/287

Метки: зубчатых, колес, погрешностей

...фрезы 4. Выходы датчи. ков 1 и 2 подключены к кинематомеру 5, соединенному с последовательно включенны О ми усилителем 6 постоянного тока, аналогоцифровым преобразователем 7, электронно- вычислительной машиной 8 и цифровым печатающим блоком 9. К выходу усилителя б последовательно подключены анализатор 10 ре ального времени и дисплей 11, соединенный с электронно-вычислительной машиной 8.Способ определения погрешностей зубчатых колес в процессе их нарезания осуществляется следующим образом.20Сигнал о кинематичегкой погрешности колеса 3 после усиления в усилителе 6 преобразуется в аналого-цифровом преобразователе 7 и подается в электронно-вычислительную машину 8, в которой производится спектраль.ный анализ сигнала с определением...

Номер патента: 988246

Опубликовано: 15.01.1983

Авторы: Башкиров, Соколов, Тубянский

МПК: A01J 7/00

Метки: аппарата, доильного, отключения

...11, доильные стаканы 12,датчик 13 наличия молока, молокосббрник 14. Камера б подсоединена к молокосборнику 14 через впускной канал15, а с вакуумпроводом каналом 1 б,причем внутри стационарного сердечника 8 размещен якорь 7 с возможностью перемещения и взаимодействияс клапаном 4, при этом электромагнитный переключатель 1 установлен в магистрали переменного вакуума. Пуль"988246 формула изобрвтвния ИПИ Заказ 10911/3 Тираж 7 Подпи Силиал ППП "Патент", г,Ужгород, ул.Проектная сатор 10 и молокосборник 14 сообщены с доильными стаканами 12 и коллектором 11 трубопроводами, а датчик 13 наличия молока установлвн в общем молокопроводе мвжду коллектором 11 и молокосборником 14. 5Устройство работавт слвдующим образом.При работв доильного...

Номер патента: 987032

Опубликовано: 07.01.1983

Авторы: Башкиров, Пыхтин, Ряснянский

МПК: E02D 5/80

Метки: анкер, грунтовый

...каждой сто 987032роне которой в двух ярусах жестко прикреплены своими прямоугольными гранями прямоугольные клинья 3. Острие каждого клина обращено вверх, наклонная грань - к одной из скорлуп 1, а в основании клина имеется упор 4. Над клиньями 3 каждого яруса размещены швеллеры 5, ребра которых обращены к пластине 2. В швеллерах 5 установлены горизонтальные валики 6. Верхние и нижние торцы швеллеров 5 выполнены с ограничителями 7 и 8 перемещения валиков 6. Анкер в сборе устанавливают в грунтовую скважину.Приведение анкера в рабочее положение производится следующим образом.При вытягивании пластины 2 при одновременном удержании скорлуп 1, например обсадной трубой (не показана), между валиками 6 входят клинья 3. При этом валики 6 получают...

Номер патента: 973163

Опубликовано: 15.11.1982

Авторы: Ангелова, Барон, Башкиров, Булынин, Бычкова, Гондаревская, Завьялов, Кадырбаев, Кармазин, Малюк, Савицкий

МПК: B03B 5/34, B03C 1/00

Метки: гидроциклон, магнитный

...патрубок 10, предварительно намагничиваясь в нем за счет полей рассеивания, тангенциально входит в цилиндрическую 7, а затем н в коническую 8части гидроциклона, где под влиянием гидродинамических и магнитных сил происходит процесс сепарации содержащихся впульпе магнитных и немагнитных частицминералов. Магнитная фракция (пески)выходит через разгрузочный песковыйпатрубок 12 в нижней части гидроциклона, а немагнитная фракция (слив) выносится через разгрузочный сливной патрубок 11, При этом вставки 9 из ферромагнитного материала, которыми снабжена коническая часть 8 гидроциклонанамагничиваются под влиянием внешнего поля магнитной системы 3, увеличивают неоднородность магнитного поля за счет создания дополнительного радиального...

Номер патента: 972479

Опубликовано: 07.11.1982

Авторы: Башкиров, Мольков, Орлов, Семенов, Сенько, Чемоданов

МПК: G05D 1/00

Метки: телескопом

...конструкцию с основанием 1 телескопа, на котором вдвухосном опорно-поворотном устройст фве 3 установлен телескоп 1, с которым механически связан двухкоординатный астродатчик 2, На основании 1телескопа установлены датчики 6 и 7угловой скорости. 20внешней и внутренней рамкамиопорно-поворотного устройства 3 соединены соответственно первый 10 ивторой 11 исполнительные механизмы,приво телескопа; двигателя; носителя; основания укции;их потерь оператор влиянна основание;31 - момент инерции3- момент инерции3 - момент инерции3 - момент инерциителескопа;с - жесткость консГ - коэффициент вяПри услов ус ебаний нагр.сФ/ ус=Кс и учитывая файазоне частот коузки получ972479 8ния 4 порогового значения, задаваемого с пульта 18 управления и хранимого...

Номер патента: 970421

Опубликовано: 30.10.1982

Автор: Башкиров

МПК: G08C 15/06

Метки: информации, сжатия

...- текущее число шагов квантования в выборке, отсчитываемое от момента временивыбора последней существен.35ной точки;; РХ,+ЬХ,. )Ч-М,. )к.= - ч -:1 и.+ьч.,1 -, )1 1где Ь Х; , У;- приращения абсциссы иордннаты на предыдущем( - 1)-м такте; .Х У., - величины абсциссы и ордина.й 1-ты в предшествующий момент времени;с - допустимое значение точностилинейной аппроксимации,Согласно выражению (3) предлагаемое устройство для сжатия информации производит вычисление площади, ограниченной аппроксимируемой кривой и осями координат путем линейной интерполяции между начальной и конечной точкой аппроксимнруемого отрезка, благодаря55 чему не происходит возрастания ошибки аппроксимации из-за шума.Кроме того, согласно выражению (3) устройство вычисляет два...

Номер патента: 970024

Опубликовано: 30.10.1982

Авторы: Башкиров, Бондаренко, Борисов, Веремьев, Воротников, Дайбель, Дельфонцев, Деменев, Жигало, Зырянов, Красных, Павленко, Прохоров, Равикович, Сац

МПК: F17C 3/00

Метки: криогенного, резервуара, сборки, транспортного

...внутренней оболочки во внешнюю по направляющим и последующее ее крепление растяжками засекторные кронштейны, на внешней ивнутренней оболочках, перед перемещением внутренней оболочки ееповорачивают вокруг оси на угол, равный центральному углу секторныхкронштейнов, а после перемещениявозвращают в рабочее положение.25 При повороте внутренней оболочкивокруг оси на угол, равный центральному углу секторных кронштейнов,последние на внутренней и внешнейоболочках располагаются в чередую шемся порядке, исключая возможность970024 1 О формула изобретения 5 5фиг. 1 их взаимного зацепления при перемещении оболочки.Такой способ позволяет уменьшить расстояние между стенками оболочек до расчетного путем увеличения диаметра внутренней оболочки и этим 5...

Номер патента: 959000

Опубликовано: 15.09.1982

Авторы: Башкиров, Варламов, Настенко, Шашель

МПК: G01V 1/36

Метки: микроперемещений, регистрации

...питания, а выход со входами усилителя, преобразователя, регистратора и блока. формирования служебных сигналов, выход датчика перемещения соединен с вторым входом усилителя, выход которого соединен с вторым вхо дом регистратора, третий вход кото959000 Формула изобретения Составитель Е . ГородничевРедактор Л.Авраменко Техред М.Надь Кррректор Ю.Макар аказ 7010/62 ВНИИПИ Г по дел 113035, МоТираж 717 ударственного изобретений и ва, Ж, Рауш сное Под митета СССР крытий я наб., д.ППП "Патент", г.ужгород, ул,Проектная,4 Ф рого соединен с выходом блока формирования служебных сигналов.На чертеже приведена блок-схемаустройства для регистрации микроперемещений,Источник питания 1 подсоединен 5к блоку защиты 2, выполняющего функ 4цию слежения за...

Номер патента: 956004

Опубликовано: 07.09.1982

Авторы: Алиев, Башкиров, Глебов, Клигер, Кошевник, Кренцель, Лесик, Марчевская

МПК: B01J 23/847, B01J 37/16

Метки: борниламина, катализатор, приготовления

...65.П р и м е р 5. Катализатор готовят сплавлением шихты; состоящей из990 г Ге 304 и 10 г Ч 10 . Восстановление полученного сплава проводят придавлении 50 атм, температуре 450 С,объемной скорости по водороду 20000 чв течение 12 ч. Полученный катализатор содержит 94 металлическогожелеза, 1,0 ванадия, окислы железа икислород, входящий в состав окисловванадия - остальное,Аминирование камфоры в присутствииэтого катализатора осуществляют придавлении 30 атм, температуре 260 С,оскорости подачи камфоры 270 г/л кат.чсоотношении водород:аммиак=4:1. Приэтом выход смеси аминов составляет87 при содержании в этой смеси борниламина - 60.П р и м е р б. Катализатор готовятсплавлением шихты, состоящей из 960 гГе 04 и 40 г Ч 10. Восстановлениеполученного...

Номер патента: 947711

Опубликовано: 30.07.1982

Авторы: Башкиров, Дудков, Каулин, Киреев, Кирилов, Спирин

МПК: G01N 7/00

Метки: газа, жидкости, исследуемой, нерастворенного, объемного, содержания

...ЗОПоставленная цель достигается тем,что в известной устройстве, включающемкорпус, два параллельных плунжера споперечными отверстиями, при этомв о ном иэ пл нже ов выполнен и од у р р дольный канал, размещенные между плунжерами камеру сжатия и поршень с двухсторонним штоком, и регистрирующий прибор, поршень с двухсторонним штоком выполнен полым и размещен40в камере сжатия.На чертеже показано устройство, общий вид.Устройство состоит из корпуса 1, внутри которого расположен поршень 2 45 с двухсторонним полым штоком 3 с диаметром полости, равным диаметру гидролинии 4, в которую помещено устройство. Одна иэ сторон полого штока 3 выполнена длиннее другой и жестко соединена вне корпуса 1 с плунжерной парой 5, которая посредством подвижной...

Номер патента: 947282

Опубликовано: 30.07.1982

Авторы: Башкиров, Глушкова, Романенко, Цыхтин

МПК: E02D 5/44

Метки: наконечник, сваи

...с наружной стороны лопастей, что обеспечивает лопастям 4 встречный поворот при погружении их в грунт. Лопасти 4 расположены в различных вертикальных параллельных плос 947282костях. Наконечник сваи выполнен отдельно от сваи.На дно лидерной скважины опускают наконечник сваи, Затем в скважину погружают сваю. Когда свая вдавливает наконечник в грунт, скосы 5 на нижних концах поворотных лопастей 4 в связи с реактивным сопротивлением грунта ориентируют их поворот навстречу друг другу. При этом связь 6 легко разрывается, не препятствуя дальнейшему повороту лопастей 4. Встречное направление поворота лопастей 4 обеспечивается обратной (относительно известного устройства - наружу) ориентацией скосов 5. Лопасти 4 поворачиваются в...

Номер патента: 946971

Опубликовано: 30.07.1982

Авторы: Башкиров, Виноградова, Занин, Пушкин

МПК: B29D 3/02

Метки: литьевая, форма

...4, в которой имеются1 О Формула изобретения 3 94697гнезда 5 для арматуры и выступы 6.Подвижная полуформа содержит плиту 7матриц 8 и механизм выталкивания иэделий, включающий хвостовик 9, установленный в плите 10 толкателей 11. На боко 5вых поверхностях плиты 7 матриц закреплены копиры 12. В матрицах и пуансонахсоосно размещены подпружиненные фиксаторы 13 арматуры 14,Литьевая форма работает следующимобразом.При раскрытом положении формы вгнезда 5 кассеты 4 устанавливается вручную арматура 14. При смыкании формйнаклонные поверхности копиров 12 взаимо-15действуют с выступами 6 кассеты 4 иона поднимается вверх, В момент, когдакассета достигает своей верхней точки,арматура находится в положении, в котором она фиксируется в полости...

Номер патента: 936925

Опубликовано: 23.06.1982

Авторы: Александров, Александрова, Башкиров

МПК: A61M 15/02

Метки: аэроионизатор, коронный

...аэроионизатор включает высоковольтный источник 1 тока с заземленным положительным полюсом, проводник 2, в ди. электрическом кожухе 3 и электроды тором проводник 2 связан с отрицатель полюсом высоковольтного источника то электроды 4 и диэлектрический кожух 3 выполнены в виде чехла из ворсинчатого слабо- проводящего электрический ток материала, про питанного стабилизирующим его гигроскопич. ность веществом.Коронный аэроионизатор работает следующим образом.При включении высоковольтного источника 1 тока на его выходе разность потенциалов создает электрическое поле между проводки.Корректор М. Шароши Редактор Н, Бобкова Тираж 714 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская...

Номер патента: 934241

Опубликовано: 07.06.1982

Авторы: Башкиров, Кобляков, Таточенко

МПК: G01J 1/44

Метки: абсорбциометр

...может быть достаточно малой по отношению к длительности импульса сигнала, и операция сравнения осуществляется всегда для одной и той же фазы сигнала (в случае прямоугольного импульса - для одной и той же точки крыши э импульса).Автономно работающий механизм 4 перемещает смотровое окно 16 кюветы 3 от одного крайнего положения до другого. При этом толщина просвечиваемого слоя среды циклически меняется (по линейному закону), вследствие чего происходит амплитудная модуляция потока излучения, попадающего на фотоприемник 6, глубина которой зависит от концентрации вещества.Излучение от источника 2 до фотоприемника бпроходит в анализируемой среде разный путь в зависимости от толщины просве-. чиваемого слоя среды. При этом изменяется...

Номер патента: 926380

Опубликовано: 07.05.1982

Авторы: Башкиров, Фишер

МПК: B27B 25/02, F15B 11/12

Метки: гидропривод, деревьев, механизма, перемещения

...7 гидро- распределителя 3. Параллельно гидромотору 8 в гидролинии 16 установлен напорный золотник 17, вход которого сообщен с упомянутым выходом гидро- мотора 8, а выход - с основным каналом 18 гидроаппарата 12. В Состав 25 устройства включен также фильтр 19 в блоке с переливным клапаном 20, Шток 21 установочного гидроцилиндра 11 соединен с подвижным копиром 22, выполненным в виде двуплечевого ры- Зо чага, одно из плец 23 которого соединено с золотником 24 гидроаппарата 12.Гидропривод работает следующим образом.35При включении насоса 2 и установке золотника секции 4 гидрораспределителя 3 в положение а рабочая жидкость поступает в поршневую полость гидроцилиндра 5 прижима верхнего40 барабана 6 механизма перемещения, вызывая прижатие...

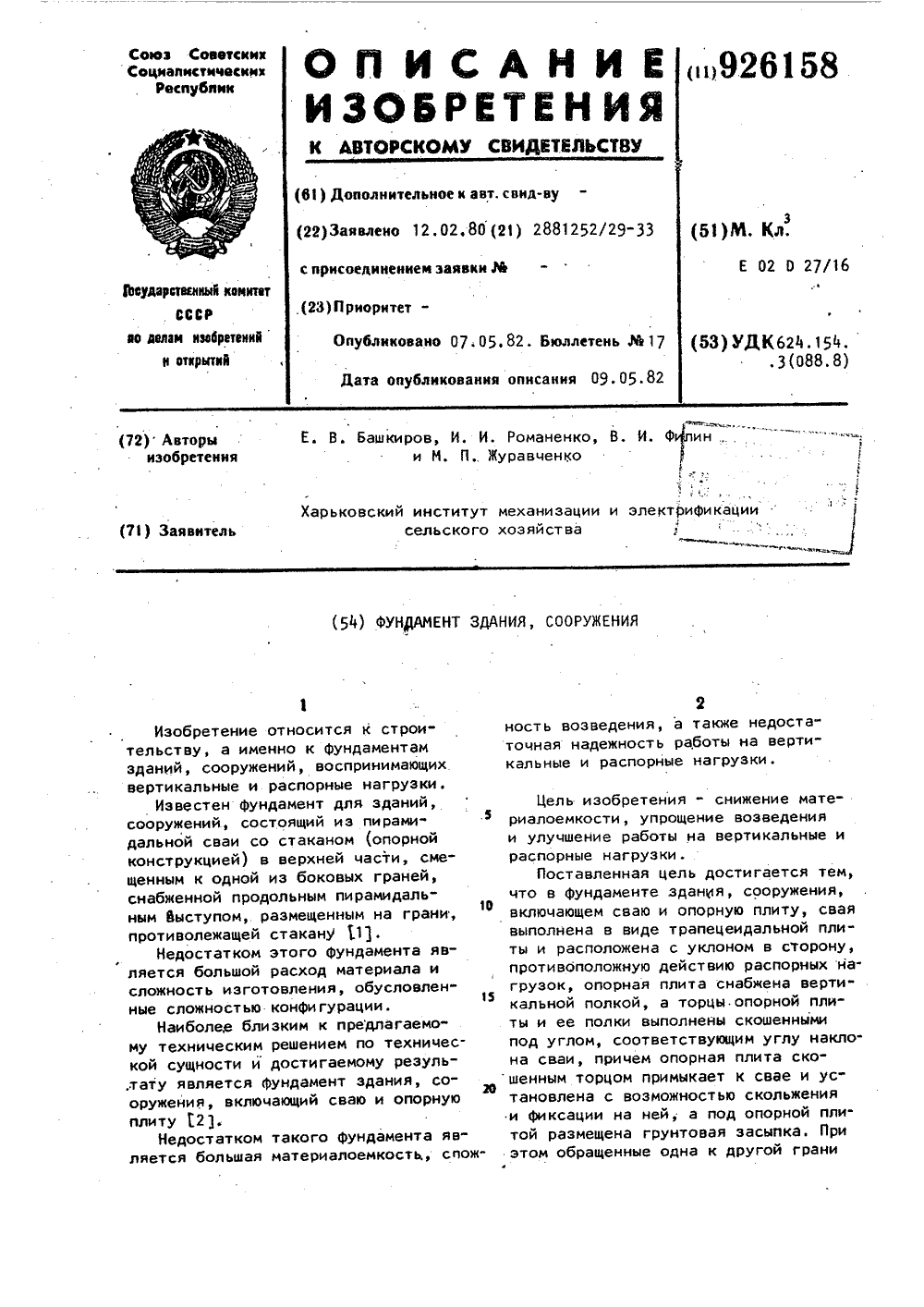

Номер патента: 926158

Опубликовано: 07.05.1982

Авторы: Башкиров, Журавченко, Романенко, Филин

МПК: E02D 27/16

Метки: здания, сооружения, фундамент

...сече.ния здания, сооружения) фундамента;на фиг. 2 - разрез А"А на фиг. 1,фундамент здания, сооружения 1,возведенный в котловане 2, включаетплоскую трапецеидальную плиту 3,опорную плиту 4 с вертикальной пол" 1 екой 5 и грунтовую засыпку 6 из скелетного грунта,В лидерный пирамидальный котлован 2 на его наклонную стенку 7 уложена, плоская трапецеидальная плита 3 1 эс уклоном в сторону, противоположную действию распорных нагрузок отздания, сооружения 1, На дно котлована 2 уложена грунтовая засыпка(балласт) 6. Опорная плита 4 с вертикальной полкой 5, образующая отдельную опорную конструкцию уложенана грунтовую засыпку.6 встык с трапецеидальной плитой 3 и закрепленана ней, например путем сварки их закладных деталей 8. Обращенные друг...

Номер патента: 920884

Опубликовано: 15.04.1982

Авторы: Башкиров, Чеботарев

МПК: H01H 51/00

Метки: реле, электромагнитное

...сборочнцх работ при массовом производстве реле, т.е. требует ручной заправки проводника в отверстие, контровку лаком, сушки.юг.ВНИИПИ Заказ 2360/64 Тираж 758 Поднисное Филиал ППП Патент, г. Ужгород, ул, Проектная,Цель изобретения - повышение срока службы и технологичности реле.Поставленная цель достигается тем, что нижняя электроизоляционная колодка в месте расположения отверстий выполнена в виде плоской пластины с пазами трапецеидальной формы, обращенными большим основанием к внешнему контуру пластины и сопряженными с отверстиями, указанные отверстия имеют диаметр, меньший, чем диаметр провода с изоляцией, но больший, чем минимальная ширина паза, при этом-изолировайные провода зафиксированы в, отверстиях. Кроме того, с целью...

Номер патента: 906653

Опубликовано: 23.02.1982

Авторы: Айрапетов, Башкиров, Плужников, Сирицын

МПК: B23F 23/10

Метки: зубообрабатывающего, станка, стол

...на планшайбе 1 риской В.Устройство работает следующим образом.Измерительным прибором измеряют погрешность кинематической цепи деления станка и на планшайбу 1 стола станка наносят риску В с максимальным значением вектора кинематического эксцентриситета ек,.Шайбу 2 и подставку 3 устанавливают и закрепляют в исходном нулевом положении которые контролируют указателями 8 по шкалам 9.Заготовку 4, располагают относительно оси стола с радиальным биением ег, меньшим по величине, чем эксцентриситет подставки 3 и закрепляют. По результатам измерения величины и Фазы радиального биения е 1 вектора геометрического эксцентриситета заготовки 4 рассчитывают угол поворота у подставки 3 относительно шайбы 2 с планшайбой 1, обеспечинающий равенство...

Номер патента: 905395

Опубликовано: 15.02.1982

Авторы: Башкиров, Елецкий, Пивцаев, Старостин

МПК: E02F 9/22

Метки: гидропривод, стрелы

...гидроцилиндра, при этом 2 о золотник дополнительного распределителясблокирован с ручкой управления распределителя гидроцилиндра.На чертеже представлена схема гидропривода стрелы.905395 формула изобретения 4Составитель С. ФоминРедактор Н. Воловик Техред А. Бойкас Корректор А. ФеренцЗаказ 308/43 Тираж 710 ПодписноеВНИИХИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патен 1, г. Ужгород, ул. Проектная, 4 Гидропривод состоит из гидроцилиндра 1 стрелы, который гидролиниями 2 и 3 соединен с золотником 4 гидрораспределителя 5. В гидролиниях 2 и 3 установлены предохранительные клапаны 6 и 7. Вспомогательная гидролиния 8 управления настройки предохранительного...

Номер патента: 905133

Опубликовано: 15.02.1982

Авторы: Башкиров, Козлов, Почтарь, Столяров, Шугаева

МПК: B61C 15/00

Метки: двигателем, дизельным, средством, транспортным

...посредством предварительнозатянутой пружины 7 и кинематицескисоединенного с помощью коромысла 8со штоком 9.гидроусилителем кинематицескисвязано также гидравлическое релескорости 10. Устройство имеет такжепозиционер скорости 11. Шток 12гидроусилителя 6 с помощью рычага 13и тяги 14 связан с органом заданиячастоты вращения дизеля (на чертеже не показан),На рычаге 13 смонтирован ограничитель 15 - специально спрофилированный сектор, с которым взаимодействует ролик рыцага 16, связанноготягой 17 с рейкой топливного насоса(не показан), На тяге 17 смонтированузел упругой связи, состоящий изкорпуса 18 и пружины 19. Корпус 18через рычаг 20 и тягу 21 связан свыходным рычагом регулятора частотывращения дизеля. Пружина 19 в корпусе 18 установлена с...

Номер патента: 896248

Опубликовано: 07.01.1982

Авторы: Башкиров, Козлов, Почтарь, Романенко, Синицын, Фроловский, Чуденкова, Шугаева

МПК: F02D 31/00

Метки: дизелем

...поршня б,Устройство работает следующим образом.При запуске дизеля регулятор обеспечиваетнеобходимое перемещение органа дозированиятонливоотдачи, который через тягу 17 и ры.чаг 16 приближает толкатель 15 к профильнойшайбе, Однако зазор между толкателем 15и профильной шайбой полностью не выбирается, поскольку на участке профильной шайбы,обращенном на этой позиции к толкателю15, профиль выполнен специальным образом.Поэтому привод регулятора при запуске дизеля не ограничивает подачу топлива.Изменение частоты вращения дизеля на холостом ходу достигается органом управлениядизеля, обеспечивающим подачу командногоимпульса на задатчик в определенных комби.нациях.Сжатый воздух от постороннего источникапоступает под поршни 1 3...

Номер патента: 405329

Опубликовано: 15.12.1981

Авторы: Башкиров, Выгодская, Грожан, Камзолкин, Лапицкий, Покровская

МПК: C07C 69/14

Метки: ароматических, метоксиспиртов, оксиили, сложных, эфиров

...прямым окислением5 О ацетата п-крезола,405329 Формула изобретения Техред Л. Куклина Корректор Е. Осипова Редактор Б, федотов Заказ 2514/1 Изд.644 Тираж 448 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Типография, пр. Сапунова, 2 3В реактор загружают 1000 г ацетата п-крезола и 300 г уксусного ангидрида. При 200 - 220 С и 20 атм, объемной скорости 600 л кг/час, содержании кислорода в окисляющем газе 10% через 15 мин степень превращения достигает 8%. В этих условиях при переработке 100 г ацетата и-крезола получено 68 г (49% от теоретического) диацетата п-оксибензилового спирта.П р и м е р 2, Получение диацетата т-оксибензилового спирта прямым окислением ацетата...
