Оболочка вращения из композиционных материалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Оболочка вращения из композиционных материалов, содержащая несущий сетчатый каркас из спиральных перекрещивающихся высокомодульных нитей с наружными защитными слоями и стыковочные пояса, отличающаяся тем, что, с целью повышения несущей способности при действии воздушных потоков, в ней на внутренней поверхности сетчатого каркаса размещен дополнительный демпфирующий контур, выполненный в виде набора симметрично расположенных и плотно состыкованных друг с другом гибких сетчатых балок переменного овалоидного поперечного сечения, опорная поверхность которых выполнена одинаковой кривизны с сетчатым каркасом и скреплена с ним.
Описание
Целью изобретения является повышение несущей способности оболочки путем повышения ее устойчивости к воздействию переменных нагрузок воздушных потоков и ударных звуковых волн.

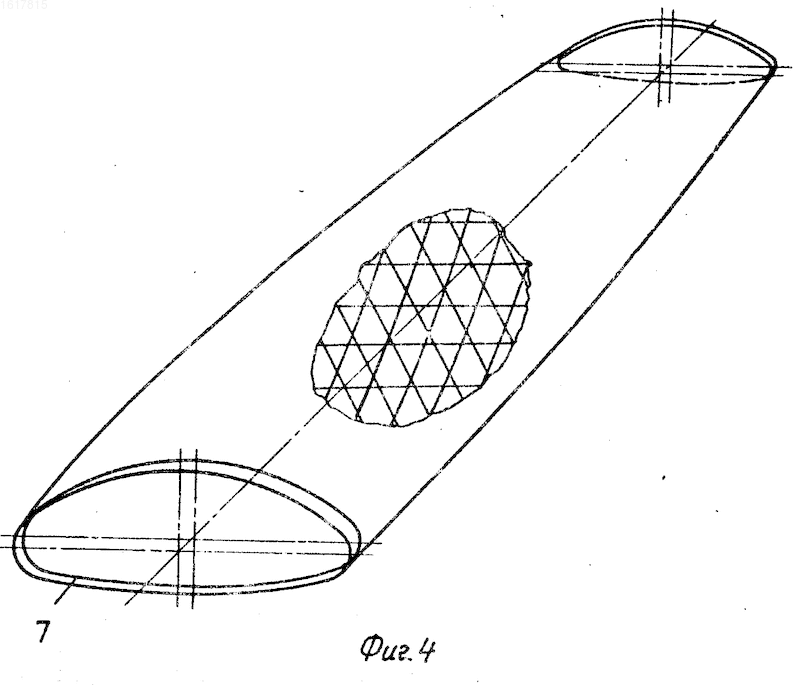

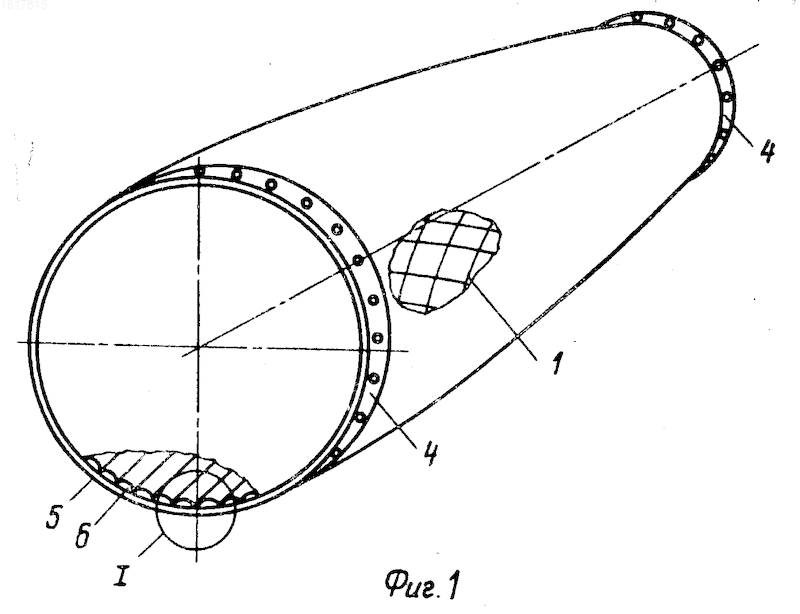

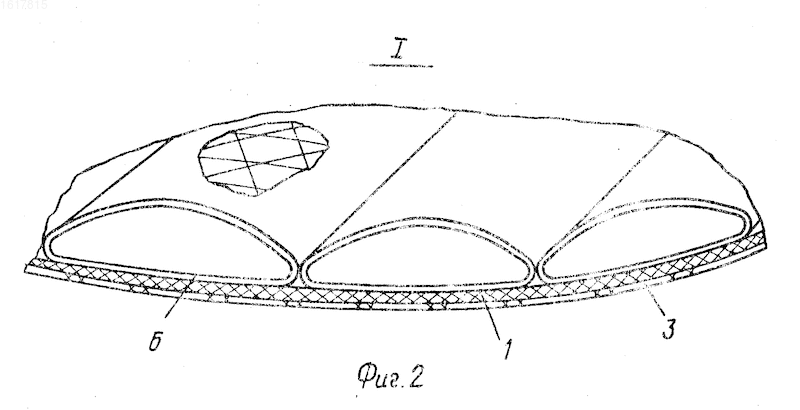

На фиг. 1 представлен общий вид оболочки вращения из композиционных материалов; на фиг. 2 узел I на фиг. 1; на фиг. 3 структура несущего сетчатого каркаса оболочки; на фиг. 4 общий вид одной из гибких сетчатых балок, размещенных на внутренней поверхности сетчатого каркаса.
Оболочка вращения содержит несущий сетчатый каркас 1 из спирально перекрещивающихся высокомодульных нитей 2, наружные защитные слои 3, стыковочные пояса 4 и демпфирующий контур 5, размещенный на внутренней поверхности сетчатого каркаса 1. Демпфирующий контур 5 состоит из набора симметрично расположенных и плотно состыкованных друг с другом гибких сетчатых балок 6, имеющих переменное овалоидное поперечное сечение и скрепленных по своей опорной поверхности с сетчатым каркасом 1, а по торцам 7 со стыковочными поясами 4.
При воздействии на оболочку вращения кратковременных ударных или колебательных нагрузок происходит значительное поглощение энергии демпфирующим контуром 5 оболочки за счет повышенной податливости его составных элементов
сетчатых балок 6. Тем самым обеспечивается сохранение несущей способности оболочки.
Изобретение относится к машиностроению, а именно к несущим оболочкам в виде тел вращения, предназначенным для восприятия нагрузок от действия воздушных потоков. Цель изобретения - повышение несущей способности оболочки при ударных и колебательных нагрузках путем обеспечения рассеивания энергии при нагружении. Оболочка выполняется из композиционных материалов и содержит несущий сетчатый каркас 1 с наружными защитными слоями и стыковочные пояса 4, а также демпфирующий контур 5, размещенный на внутренней поверхности сетчатого каркаса 1 и выполненный в виде набора симметрично расположенных и плотно состыкованных друг с другом гибких сетчатых балок 6 переменного овалоидного поперечного сечения, опорная поверхность которых имеет одинаковую кривизну с сетчатым каркасом и скреплена с ним. 4 ил.
Рисунки
Заявка
4679040/23, 23.01.1989
Байда Е. Т, Каракозов Г. К, Мурашко А. Ф, Попов С. О, Смыслов В. И, Танаканян С. Л, Уфимцев А. И
МПК / Метки
МПК: B32B 3/12
Метки: вращения, композиционных, оболочка
Опубликовано: 20.09.1996
