Гайковерт инерционный

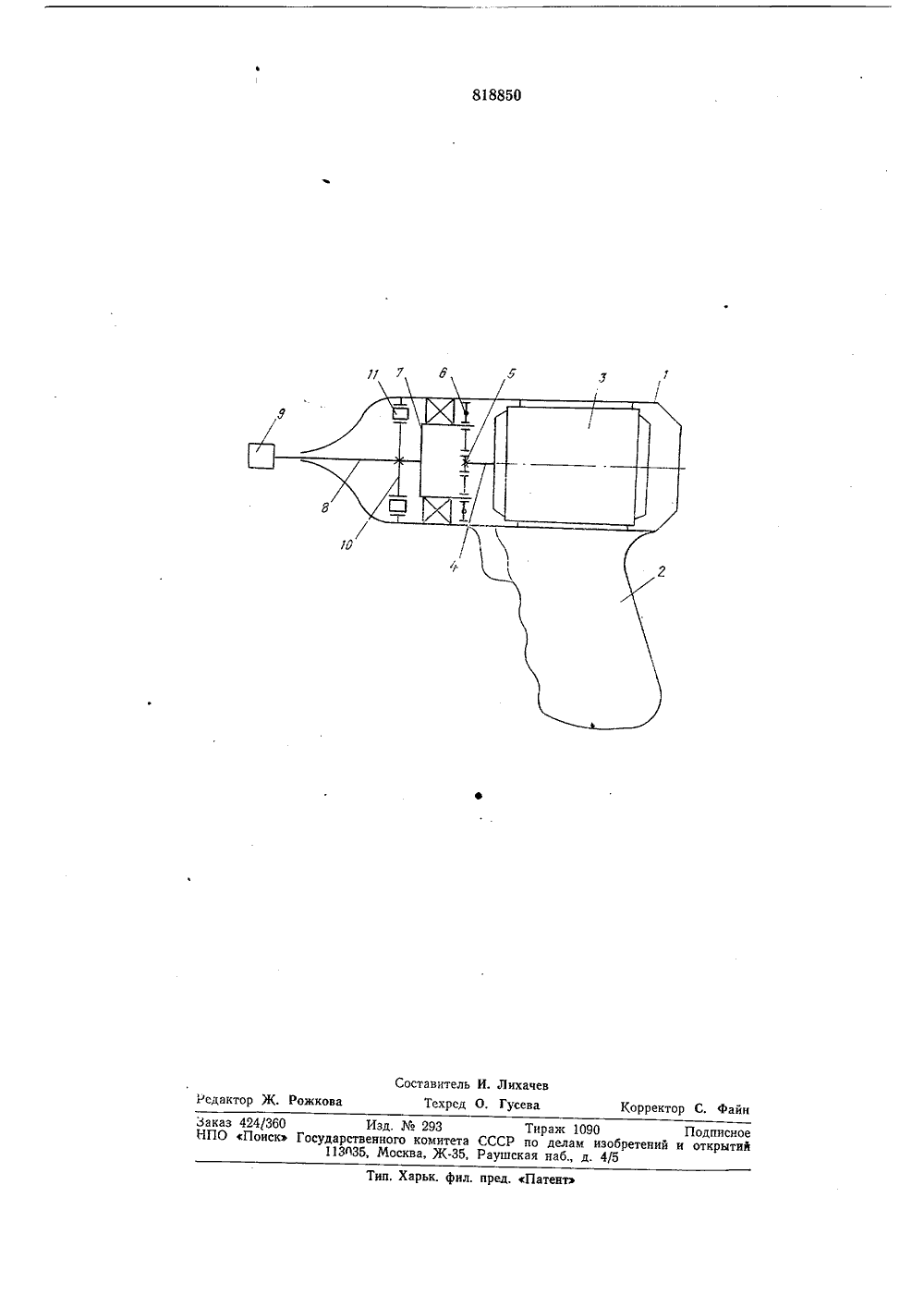

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М.Кл. 00 присо нением зая Гвсударствеиный комите о делам изобретеиии 81. Бюллетень13 я описания 06.05.81 53) УД,88388.8) и открыт 4) ГАЙ РТ ИНЕРЦИОНН 1 О тавлена кинем инерционного.из корпуса 1 ивода 3 свыхо б, неуравновеш енных на водишпинделем 8 богим инструм ой 10 обгонной тиче с Рудным енных ле 7, с заентомф крепленн 9 и внутр ты 111.Гайко 30 зом,а(23) П,риоритет -(45) Дата опубликован Изобретение относится к ручным переносным инструментам с силовым приводом, предназначенным для соединения,разъединения резьбовых соединений, и может быть использовано для механизациимонтажных и механосборочных работ вразличных отраслях промышленности.Известен ударно-импульсный гайковерт,содержащий корпус с рукояткой, силовойпривод с выходным валом, планетарный редуктор, ударно-импульсный механизм ишпиндель 11,Недостаток указанного гайковерта заключается в том, что ан не обеспечиваетвысокой точности максимального моментазатяжки, а также автоматического регулирования скорости затяжки в зависимостиот момента сопротивления резьбового соединения.Наиболее близким по техническому решению к изобретению является гайковертинерционный, содержащий корпуссрукояткой, силовой привод с выходным валом,муфту, шпиндель с закрепленным на немрабочим инструментом и планетарный редуктор 21.Недостаток указанного гайковерта заключается в том, что он не обеспечиваетвысокой точности максимального моментазатяжки, а автоматическое регулирование скорости затяжки в зависимости от момента сопротивления резьбового соединения осуществляется на ограниченном участке передаточных чисел,Целью изобретения является повышение точности максимального момента затяжки и автоматического регулирования скорости затяики,Указанная цель достигается тем, что сателлиты планетарного редуктора выполнены неуравновешенными я установлены на его водиле, жестко связанном со шпинделем и внутренней обоймой обгонной муфты, закрепленной на корпусе, а гайковерт снабжен размещенной на выходном валу привода шестерней, взаимодействующей с неуравновешенными сателлитами. На чертеже предс кая схема гайковерт Гайковерт состоит ояткой 2, силового п алом 4, шестерни ателлитов б, размещ жестко связанном со ым на нем р енней обойм.Шестерня б, размещенная на выходном валу 4 и приводимая во вращение приводом 3, вращает неуравновешенные сателлиты б.Центробежные силы сателлитов б поворачивают водило 7 то в одну, то в другую сторону, причем чем меньше сопротивление на рабочем инструменте, тем с большей амплитудой оно будет колебаться, тем меньший крутящий момент передается на рабочий инструмент. Если сопротивление достаточно мало, то центробежные силы будут удерживать неуравновешенные сателлиты в крайнем положении, и шестерня о, сателлиты 6 и,водило 7 будут вращаться как единое целое. Когда водило 7 заторможено, сателлиты б вращаются с максимальной скоростью, максимальные центробежные силы стремятся повернуть водило 7, максимальный крутящий момент передается на рабочий инструмент, чтобы заставить его вращаться в одном направлении. Импульсы в противоположном направлении не должны восприниматься. Это осуществляется с помощью обгонной муфты 11. Прямой импульс замыкается на рабочем инструменте, а обратный через обгонную муфту 11 - на корпусе 1, Описанный гайковерт имеет бесступенчатую передачу.В настоящее время в массовом машиностроительном производстве задача высокопроизводительной сборки болтовых соединений в сочетании со строго нормируемым моментом затяжки является практически нерешенной для многих случаев в силу нестабильной характеристики существующих гайковертов ударно-импульсного действия, момент затяжки которых определяется количеством ударных импульсов. В связи с этим в автомобильной и других отраслях промышленности на ответственных болтовых соединениях применяется ручное (следовательно, малопроизводительное) затягивание.Бесступенчатое регулирование скорости затяжки резьбовых соединений в зависимости от момента сопротивления позволяет полностью использовать мощность приводного двигателя,Гайковерт инерционный создает вибрационный характер затяжки, который позволяет в значительной мере усреднить ошибки нарезки резьбы, различные коэф 5 фициенты трения и имеет на стоп-режиместабильные характеристики.Снижение вибрации и шума при работес гайковертом улучшает условия труда.Изобретение позволяет получить точный 10 заданный момент затяжки, так как он зависит от точности изготовления гайковерта (отклонение величины момента от заданного не превышает 20/О), автоматически регулировать скорость завинчивания гаек в за висимосги от момента сопротивления, повыша я производительность труда, легко перенастраивать гайковерт на различные максимальные моменты затяжки путем установки сателлитов с различными неурав новешенными грузами, снизить вибрациюи шум, так как отсутствует ударно-импульсный механизм с бойком и ударником.Формула изобретения25Гайковерт инерционный, содержащийкорпус с рукояткой, силовой привод с выходным валом, муфту, шпиндель с закрепленным на нем рабочим инструментом и ЗО гланетарный редуктор, о т л и ч а ю щ и Й с ятем, что, с целью повышения точности и автоматического регулирования скорости затяжки, сателлиты планетарного редуктора выполнены неуравновешенными и 35 установлены на его водиле, жестко связанном со шпинделем и внутренней обоймой муфты, закрепленной на корпусе, а гайковерт снабжен размещенной на выходном валу привода шестерней, взаимодействую щей с неуравновешенными сателлитами,Источники информации, принятые вовнимание при экспертизе:45 1. Патент США Мо 2756853, кл. 123-42.67,1956.2. Авторское свидетельство СССРМо 497125, кл. В 25 В 21/О 2, 1974 (прототип) .818850 ставитель И. ЛихачевТехрсд О. Гусева Коррек файн жко еда. Харьк. фил. пред. Патен Заказ 424/360 Изд, Ма 293 Тираж 1090 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5
