B07C — Сортировка почтовых отправлений и документации; сортировка штучных изделий или материалов, хранимых навалом, которые можно сортировать как отдельные предметы, например путем отбора

Номер патента: 1245356

Опубликовано: 23.07.1986

Авторы: Грамотеев, Есюнин, Капустин, Саплин, Шалавин

МПК: B07C 5/14

Метки: бревен, сортировки, укладки

...9 привадцые тележкимастанага типа.Каждая 3 з тележек 8 и 9 имеетдвухдвигательный привод 1 О с тормозагц 11 и несколько д"руэапрцемныхячеек, абразонанцых балкамц 12 цперекрытых эакрецлеццыми ца общемвалу 13 грузоприегцмз поворотными, рычагами 14, имеющими Фиксаторы,состоящие цз рыаеав 5, защелак 1ц рычагов 17,Вцоль рельсового пути 7 пад тележ.камц Я и 9 смацтирананы лесанакопители 18 и размещенные у каждого цэнцх управляемые с помощью электромагнитон 19 упоры 20, устаовзге 33 ыес возможностью взаимодействия срычагами 17. Перед лотком на опоре21 установлен поворотный на оси 22упор 23 для возврата рычагов 15 нисходное положение,Устройство для сотиронки ц укладки бревен работает следующим образом,Одна цз тележек, например тележка...

Номер патента: 1245357

Опубликовано: 23.07.1986

Авторы: Гусев, Либерман, Храмцов

МПК: B07C 5/28

Метки: сортирующее

...бпак9. Один из входов блока 9 через инвертор 12 связан с выходом элементаИЛИ 6. Если в счетчике 5 записанакодовая комбинация, то на выходеэлемента ИЛИ 6 имеется единичныйсигнал, который инвертируется. инвертором 12 и препятствует прохождениюсигнала из регистра 8 сдвига в блок10. При обнулении счетчика 5 на выходе элемента ИЛИ 6 - нулевой сигнал,а на выходе инвертора 12 -единичныйсигнал, Таким образом, при переполнении (обнулении) счетчика 5 информация из регистра 8 имеет возможностьпоступить в блок 1 О,Блок 1 О управления сортированиемможет иметь различную конструкцию,которая зависит от выбранного носителя программы. Например, это можетбыть штекерная панель. Штекернаяпанель позволяет путем установкиштекеров выбрать...

Номер патента: 1251968

Опубликовано: 23.08.1986

Авторы: Соломатин, Чернавкин

МПК: B07C 5/00

Метки: группы, размерные, сортировки

...технике в машиностроении, н частности в подшипни - ковой промьпиленности.Пель изобретения - уменьшение раэноразмерности деталей в сортировочной группе,На чертеже представлены кривые распределения раэмерон детапей в сортировочных группах.Полный цикл сортировки всех деталей происходит в четыре этапа. В первом этапе партия деталей рассортировывается на автомате обычным способом. Кривые распределения размеров деталей выходят за пределы границы сортировочных групп вследствие влнния погрешности измерения автомата.На втором этапе производится повторная сортировка деталей, расположенных друг от друга через две размерные группы (группы 1, 1 Ч и "Брак" +). При этом в группах,смежных с сортируемьгми повторно ( группы "Брак" в ,11,1...

Номер патента: 1251969

Опубликовано: 23.08.1986

Автор: Бурылов

МПК: B07C 5/14

Метки: лесоматериалов, сортировки

...плоскость С-С торцеввния,Устройстов снабжено загрузочнымстолом 21 со сбрасывателем 13 дляприема отпиленных установкой 22 дляраскряжевки сортиментов 23 и карманами-накопителями 24,Для удобства обслуживания устройство оборудовано галереей 25. Кустанонке 22 для раскряженки лесоматериалы поступают с помощью подающего транспортера 26.Устройство работает следующим образом.Отпиленный установкой 22 для раскряженки сортимент 23 с загрузочного стола 21 без дальнейшего продольного перемещения сбрасывается в механизм захвата и сброса лесоматериалов каретки 1. Так как плоскостьраспила всегда находится в одномместе, то торцы всех сортиментов 23,находящихся со стороны пильного диска установки 22 для раскряжевкиукладываются выровненными в...

Номер патента: 1251970

Опубликовано: 23.08.1986

Авторы: Громыко, Ходаковский

МПК: B07C 5/342

Метки: оптическое, сортирующее

...размещены снаружи модулятора 5, а выходные торцы 9 размещены по обе стороны транспортера 1, У выходных торцов 9 световодон ЗО 7 попарно на противоположных по направлению движения транспортера 1 сторонах смонтированы фотоприемники 10, причем фотоприемники О и выходные торцы 9 осветительных светонодов 1 З 5 установлены между лентами 2 транспортера 1 перпендикулярно его поверхности. ния его внутренней полости, ныполненньи в виде лопаток, смонтированных на торце цилиндра,4.Устройство по п.1, о т л ич а ю щ е е с я тем, что, ныходныеторцы светонодон и фотоприемники,р,расположенные под лентами транспортера, снабжены соплами воздушнойочистки, направленными н сторону,противоположную движению транспортера,Фотоприемники 10 через электронный блок...

Номер патента: 1252257

Опубликовано: 23.08.1986

Авторы: Васильев, Вовченко, Гудков, Розенгауз, Тихонов

МПК: B07C 3/06, B65G 47/02

Метки: плоских, предметов, транспортирования

...11 прижимная стенка 3 фиксируется, и в положении, изображсцном пунктиром, когда пол действием у прдвляющего элемента 12 рычаг 8 рдсфиксируется, под лействием пружины 13 поворачивается и прижимает стенку 3 к неполвижной стенке 2. Чтобы вернуть прижимную стенку 3 в первое положение, на ролик О рычага 8 лействует управляющий элемент 14, который поворачиваст рычаг 8, и оц с помощью пружины 1 фиксируется в первом шзложении. Аналогично работает упор 5, связанный жестко с рычагом 15, который роликом 16 взаимодействует с управляющими эвементами 12 и 14 лля фиксации упора 4 в положении, когда оц перекрывает карман на лве части или це перекрывает его.Неподвижная стенка 2 закреплена на цепяхи перемещается по направляющим 17В зоне вброса плоских...

Номер патента: 1253675

Опубликовано: 30.08.1986

Авторы: Баранов, Беляков, Сизоненко

МПК: B07C 5/16

Метки: малых, масс, сортировки

...механических колебаний отклоняющихся элементов в электрический сигнал состоит иэ эакреплен12536Изобретение относится к измерительной технике, а именно к устройствам для высокопроизводительного контроля иэделий малых масс.Целью изобретения является ловы шение точности и производительности сортировки путем замены коромысел весов упругими пластинами с закрепленными на них тенэодатчиками регистрирующими изменение массы изде О лий.На фиг. 1 изображено сортировочное устройство, общий вид; настиг.2. - измерительная позиция,Устройство для сортировки изде лий малых масс имеет поворотный стол 1, на котором закреплено токо- съемное устройство 2, загрузочно- разгрузочное устройство 3 и измерительную позицию 4. Вся система смон" тирована на...

Номер патента: 1255223

Опубликовано: 07.09.1986

Авторы: Артемкин, Поляков

МПК: B07C 5/14

Метки: диаметру, лесоматериалов, сортировки

...является повышение надежности работы сортировочного устройства.На фиг.1 изображено предлагаемое устройство, вид сбоку; на фиг.2 - сечение А-А на фиг. 1; на фиг,З - разрез Б-Б на фиг.2; на фиг.4 - разрез В-В на фиг,1.Устройство содержит загрузочный конвейер 1, разгрузочный конвейер 2, сортировочные механизмы 3, выполненные в виде приводных валков 4, образующих калибрующие щели, лоток 5, установленный на шарнирных опорах 6, пневмоцилиндр 7.Устройство работает следующим образом.Лесоматериал 8 по конвейеру 1 подается на приводные валки 4, Если диаметр лесоматериала 8 больше ширины 55223 2калибрующей щели, то он перемещаетсяк разгрузочному конвейеру 2. Еслидиаметр лесоматериала меньше шириныкалибрующей щели, передний конец...

Номер патента: 1258504

Опубликовано: 23.09.1986

Авторы: Дубинина, Катайцев, Макаренко

МПК: B07C 5/06

Метки: диаметру, сортировки, цилиндрических

...оси калибровв обоих дисках совпадают в точкесоприкосновения ободов, а шаг между осями калибров .по соприкасающимся окружностям ободов имеет одинаковую величину.1Изобретение относится к измерительной технике, а именно к устройствам контроля по диаметру осей, заклепок и др.Цель изобретения - повышение производительности и расширение технологических воэможностей путем сортировки деталей на три размерные группы.Нафиг. 1 изображено предлагаемое устройство; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3, 4 - разрезы Б-Б на фиг. 1 (для различных форм приемника деталей).Устройство для контроля и сортировки цилиндрических изделий по диаметру имеет корпу" 1 с размещенным на нем приводом 2, закрепленный на оси 3 наружный калибрующий диск 4 с...

Номер патента: 1260047

Опубликовано: 30.09.1986

Автор: Дымшиц

МПК: B07C 5/344

Метки: сортировки

...в 20 которой установлен датчик 5 положения деталей, электрически соединенный с устройством 6 включения катушки 4, дополнительная катушка 7 для создания однородного магнитного поля, равного по величине коэрцитивной силе отбраковываемьх,ц талей, выполненная в виде колец Гельмгольца и подключенная к источнику 8 питания (на гальваническом элементе) таким образом, чтобы направление поля было противоположно вектору намагниченности деталей,и изме 30 рительная катушка 9, установленная в центральной части дополнительной катушки , двойной магнитостатический экран 1 О, в котором расположены дополнительная 7 и измерительная 9 катушки, усилитель 11 сигналов, блок управления сортируюцим устройством, включащий первую 12 и вторую 13...

Номер патента: 1263379

Опубликовано: 15.10.1986

Авторы: Барабаш, Гуния

МПК: B07C 5/08

Метки: размерной, сортировки

...в зоне работы датчика 5. П ри прохождении очередной детали 7 через зону работы датчика 5 подпружиненный измерительный шток 6 поджимает ее к неподвижной базовой поверхности 8. На выходе датчика 5 формируется сигнал (фиг, 2 г), который в блоке 14 вычитания вычитается из постоянного по величине сигнала 110 п формируемого в регулируемом ис 5 О 15 20 25 30 35 40 45 50 точнике 12 опорного напряжения, Сигнал 110 я - Бс выхода блока 14 вычитания поступает на вход стробируемого пикового детектора 13, который выделяет и запоминает максимальное значение этого сигнала, имевшее место в течение длительности импульса Контроль.При перемещении детали 7 в зоне работы датчика 5 поверхность ее контактирует одновременно с базовой поверхностью 8 и торцовой...

Номер патента: 1264138

Опубликовано: 15.10.1986

Авторы: Барсук, Воскресенский, Гиль, Липский, Юдахина

МПК: B07C 3/00, G05B 19/18

Метки: выгрузкой, накопителей

...блоком 1, при этом вторые входы сравнивающих устройств 39 - 43 через коммутатор 44 связаны с выходами регистров общих накопителей 45 - 46, входы которых связаны с программным блоком 1, причем вь 1 ходы сравнивающих устройств 39 - 43 через коммутатор 47 связаны со счетчиком 48, выход которого связан с первым входом элемента ИЛИ 49, второй вход которого связан с программным блоком 1, а выход - с входом блока 50 ранжирования числа накопителей, з;гия 1 ых иод заданные иаименова;1;1 и 11 а 1.равлеиий сортировки, причемб,1 ока 50 связан с программным олоком 1, а коммутаторы 44 и 47 с и 11 с 1 граммиым блоком 1 цепями управления.Устройство работает следуюгцим образом. 5 10 г 5 20 25 30 35 40 45 50 Программный блок 1 записывает в регистры...

Номер патента: 1265066

Опубликовано: 23.10.1986

Авторы: Быстров, Зажигин, Пузаков, Хоменко

МПК: B07C 5/36

Метки: перемещения, разгрузки

...толкателями 4, и приспособление 5 разгрузки изделий с планкой 6, подвижной от привода 7, Привод 7 выполнен в виде двух кривошипношатунных планетарных механизмов 8, кинематически связанных между собой цепной передачей 9 и шарнирно связанных с планкой 6, установленной с возможностью ее плоскопараллельного перемещения и одновременного взаимодействия с группой толкателей 4. Каждый кривошипно-шатунный механизм содержит приводной вал 10 с водилом 11, центральную неподвижную шестерню 12 и шестерню-сателлит 13, на оси которой расположен кривошип 14, связанный через шарнир 15 с планкой 6, Над конвейером 1 можно установить другое приспособление, что увеличит количество выталкиваемых изделий 3.Устройство работает следующим образом, При...

Номер патента: 1266576

Опубликовано: 30.10.1986

Авторы: Зверев, Кириченко, Соболев

МПК: B07C 5/06

Метки: дискообразных, сортировки

...пределами промежутка 16 между сортировочными валиками 4 и 5 на корпусе 2 закреплен съемник 22, выполненный в виде Г-образной планки, установленной с возможностью размещения между пластинами 19 в процессе вращения шнека 6. Под съем- ником 22 расположен дополнительный блок бункеров 18. В 111 варианте устройства (фиг. 9) на смежных витках 8, например, шнека 6, закреплены три пары радиальных цилиндрических штифтов 23, образующих калибровочную дорожку 24 для контроля деталей 14 по толщине. Цилиндрические поверхности первой пары штифтов 23 образуют между собой заходный участок 25.Расстояние Я между штифтами 23 каждой пары соответствует требуемой толщине сортируемых деталей 14, а расстояние 1 между парами указанных штифтов не превышает...

Номер патента: 1268215

Опубликовано: 07.11.1986

Авторы: Кузнецов, Шиянов

МПК: B07C 5/34

Метки: внешним, объектов, параметрам, сортировки

...мн:могс источника света, расположенного точцо на геометрической оси вписанной окружное.ти отверстия решетки.Действительно, непроходной шарик на входе отверстия сложной формы располагается таким образом, что его центр цахопится точно на геометрической оси вписанной окружности отверстия. Световой поток, направленный перпендикулярно на решетку, отражается от поверхности шарика, как от выпуклого зеркала, причем отраженный свет выходит из точки, расположецной ца о:и, проходящей вертикально через центр шарика. Таким образом свет, отраженный от шарика, выходит из точки, находящейся на оси вписанной окружности отверстия. При освещениигруппы отверстий с расположенными на них негроходцыми шариками получается система мнимых источников...

Номер патента: 1271589

Опубликовано: 23.11.1986

Авторы: Жаботинский, Котовский

МПК: B07C 5/00

Метки: сортировкой, типоразмеру

...он поступает на инвертор, преобразуется в нулевой и закрывает логическую схему И 16. Прохождение импульсов прекращается. Сигнал с выхода старшего разряда01 0 01 О 1 00 1 МО О 0 О 1 1 0 0 Этот сигнал проходит только через одну схему И блока 13, открытую щ единичным сигналом с выхода блока схем И блока 8. Сигналом, прошедшим через второй блок 13 схем И,осуществляется запись информации в один из регистров блока 9 регистров. С выхода блока 9 регистров сигналы поступают на информационные входы регистра 1 О. Сигнал с одновибратора поступает также на выход обнуления счетчика 17 тактовых импульсов и обнуляет его, С выхода старшего разряда нулевой сигнал .поступает на выход инвертора 19, преобразуется в единичный сигнал и поступает на второй вход...

Номер патента: 1271590

Опубликовано: 23.11.1986

Авторы: Дыбов, Кибкало, Кувшинов, Юрченко

МПК: B07C 5/04

Метки: цилиндрических

...две пружины 10 и 11 растя-жения, связанные нижними своими концами с корпусом подъемника 3, а верх.ниии - с гибкой тягой, например тро 40сом 12, охватывающим ролики призмы 4,и поноротную защелку 13 установленную на основании 1 и взаимодействующую поочередно с упорами 14 и 15,45один из которых закреплен на гибкойтяге 12 и выполнен в виде трубки,а другой - на корпусе подъемника 3.Перемещение подъемника осуществляется при помощи цилиндра 16.Результаты контроля размеров дпясортировки регистрируются с использованием табло 17., Устройство работает следующим образом,Изделие подается на призму 9, базовое расстояние которой выполненоминимальным (в 3-4 раза меньше соотнатствующего расстояния призмы 4). Цилиндр 16 приводитв движение...

Номер патента: 1276374

Опубликовано: 15.12.1986

Автор: Кофман

МПК: B07C 5/04

Метки: сортировки

...ог 1 чсск 1 х возможностей.Нд чертеже изображено прсллдгасмос устриство, ОбпНи вил,Устройство состоит из конического барабана 1, установленного с возможностью вращения ца валу 2. На наружной поверхности барабана выполнены пазы 3. На олцой стскс кджл 010 пазе смонтированы сухари 4, рдсст 0511 ис Л м.ж 1 у которым н противоположОй стенкой пдзд уменьшается к вершас конуса. Нал барабаномрасположен питдтсль 5 лля сортирусмых леталей 6 и закреплена заслонка 7, нижний конец которой рдзмсасц в кольцевом пазу 8 барабан 1. Гл бдр 0 цом по его ллицс хсте 1- НОВЛСНЫ СМКОСтИ 9 Лля Сбора ОтСОртнрОВаН 11 ых лстдлсй 6.Устр 11 ство Отет следующим обрдзоъ.11 рц вращении оарабана 1 в пролольный и о 3, 1: холящийся в верхнем полоксИ, нз питдтсл 5...

Номер патента: 1276375

Опубликовано: 15.12.1986

Автор: Молчанов

МПК: B07C 5/04

Метки: дисков, сортировки, типа

...стержней 16 (фиг. 5). При этом под каждымсортировочным механизмом 5, 6 и 7 транспортер 4 между дисками имеет звено 17,установленное шарнирно на подпружиненной осн 8, параллельной оси приводноговала 12.За каждым из сортировочных механизмовнад нижней частью звена 17 установленыдугообразные съемники 19, перекрывающиетранспортеры 8, 9 и 10 для отвода днищна участки их складирования.Устройство работает следующим образом.На горизонтальные флажки 2 подъемника 1 укладывают днища 3 и включают привод перемещения флажков. Достигая верхней части подъемника, флажки опрокидываются, сбрасывая днища 3 на транспортер 4. Днища 3, скользя вниз по транспортеру 4, проходят калибруюцую щель, образованную оппозитными коническими поверхностями пар дисков...

Номер патента: 1276376

Опубликовано: 15.12.1986

Авторы: Абдразаков, Валеев, Мануйлов

МПК: B07C 5/04

Метки: сортировки, формы, цилиндрической

...ограничительные пластины 16 и 20 с отверстиями прямоугольной формы для прохода изделий 19.Устройство работает следующим образом.Цилиндрические изделия 19 закладываются в бункер 3 и барабаном 4 подаются к цепному транспортеру 5. Так как линейные скорости подающего барабана 4 и транспортера 5 синхронны, цилиндрическое изделие попадает в зазор между роликами 17, передвигается транспортером до отверстия в ограничительной планке 16 и за счет прижимной пружины 7, если диаметр изделия меньше зазора (калибрующего) между роликами 17, проваливается и попадает через отверстие в планке 16 в паз барабана 6. Коиир 8 ири вращении барабана 6 по пазу выводит изделие 19 из зоны транспортера 5, далее барабан 6 подает его в кассету 2.Цилиндрические...

Номер патента: 1282921

Опубликовано: 15.01.1987

Авторы: Краскин, Лапидус, Панкратов

МПК: B07C 5/06

Метки: автомат, сортировки

...когда ее верхний выступ 14проходит мимо защелки 12, электромагнит 19 освобождает защелку 12 иона возвращается в исходное положение. Движущаяся каретка 13 захватызает защелку 12 своим нижним выступом 15 и заставляет шток 11 с изделием 5 подняться на средний уровень,Для изделия третьей категорииэлектромагнит 19 получает от средства контроля другую команду, по которой он нажимает на защелку 12 и удерживает ее в таком положении во времявсего хода каретки 13 (фиг. 5), Врезультате не происходит взаимодействия каретки 13 с защелкой 12 и иэделие 5 остается в кассете 7.Поднятые на разные уровни изделия5 оказываются в зонах действия захватов 9, которые переносят их на отводящий транспортер 3 или на лоток 4,поворачиваясь при этом на 180...

Номер патента: 1282923

Опубликовано: 15.01.1987

Авторы: Завьялова, Пузаков, Сыроватский, Яцына

МПК: B07C 5/24

Метки: веса

...в приемнике 14 весов 10(фиг. 2, справа), причем коромысло 2011 арретировано в этот момент вгоризонтальном положении штокаии24 и 25, зажимающими изделие 7, атакже втулкой 26,упирающейся в торец приемника 14 под действием подпружиненного рычага 27.Затем штоки 24 и 25 плавно отводятся от изделия 7 ползунами 28и 30, а рычаг 27 отводится вверхупором ползуна 30 вместе с втулкой26, освобождая коромысло 11 (фиг, 2,слева).Если вес иэделия 7 находится вдопустимых пределах, то коромысло11 (фиг. 3) удерживается в уравновещенном горизонтальном положении противодействующими моментами, создаваемыми демпфирующими грузами 20 и21. В этом случае оба груза одновременно базируются на опорах основания 12 весов 10. При попытке коромысла 11 отклониться от...

Номер патента: 1282924

Опубликовано: 15.01.1987

Автор: Михайленко

МПК: B07C 5/08

Метки: колец, сортировки, типа

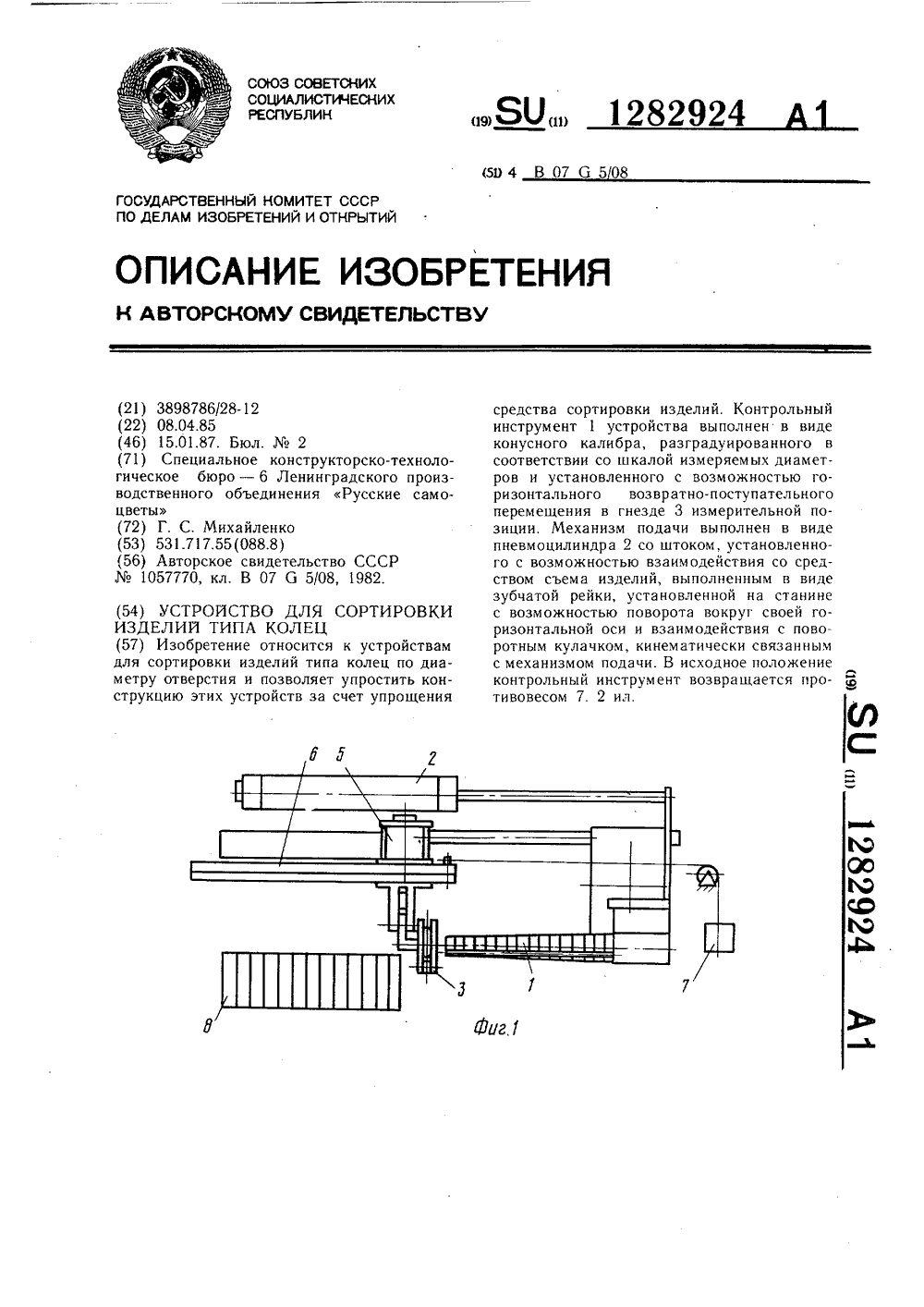

...на фиг. 2 - то же, вид сверху.Устройство содержит станину и питающий вибробункер (не показаны), контрольный инструмент в виде конусного калибра 1,механизм подачи, выполненный в виде пневмоцилиндра 2 со штоком и размещенный вгнезде 3 измерительной позиции, узел перемещения измеряемых изделий к измерительной позиции, выполненный в виде лотка,средство съема деталей, выполненное в виде поворотной зубчатой рейки 4, захватноеустройство 5, установленное с возможностьюперемещения по направляющим 6, противовес 7 и бункеры для сбора рассортированныхдеталей 8.Устройство для сортировки изделий типаколец работает следующим образом,Из вибробункера изделия (кольца) перемещаются на рабочую позицию, т. е. вгнездо измерительной позиции 3, где...

Номер патента: 1284606

Опубликовано: 23.01.1987

Автор: Терехов

МПК: B07C 5/06

Метки: плиток, прямоугольных, сортировки

...области промышленности строительных материалов, например при производстве керамических плиток. 5Цель изобретения - повышение производительностии.На фиг, 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 - сечение А - А на фиг. 1.1 ОУстройство для сортировки прямоугольных плиток содержит установленную на раме 1 ось 2, на которой шарнирно закреплены рычаги 3 - 7 с роликами 8, установленными на осях 9. На одном из крайних рычагов, например 3, жестко установлен источник 15 10 света, а на другом рычаге 7 - фотоэлемент 11. Промежуточные рычаги 4 - 6 снабжены флажками 12 с отверстиями. Рычаг 3 снабжен упором 13; контактирующим с конечным выключателем 14 источника 10 света. На раме 1 под рычагами размещен роликовый транспортер 15. Ось...

Номер патента: 1287956

Опубликовано: 07.02.1987

Автор: Птицын

МПК: B07C 1/02

Метки: лицевания, плоских, предметов, сортировки, штемпелевания

...реализации логических функций опознающего устройства.Устройство 3 ввода предназначено длявбрасывания писем в движущиеся кассетыгоризонтально-замкнутого распределителя исостоит из транспортно-выравнивающего уст 25 ройства, синхронизнрующего момент прихода писем с приходом на загрузку очередной кассеты.Сепаратор 8 на выходе ленточного транспортера служит для выпуска писем по одному. Из ряда известных наиболее подходящим является фрикционный сепараторс наклонной направляющей.Штемпелевальный механизм 9 наноситкалендарный штемпель, гасит знаки оплатыза почтовые услуги и состоит из штемпелевального и красящего роликов, муфтывключения.Стол 14 служит для размещения распределителя с приводом и крепления двускатных направляющих, а также бортов...

Номер патента: 1289561

Опубликовано: 15.02.1987

Авторы: Жаринов, Осипов

МПК: B07C 5/04

Метки: подшипниковых, положению, сепараторов, сортировки, шарами

...в пазы соответствующих рычагов.В пазу ползуна 9 на основании 1 установлен упор 18, а над пазом 11 установлен загрузочный узел 19.Устройство работает следующим образом.Кулачок 2, вращаясь, через рычаг 5 отводит ползун 9, освобождая место под загрузочным узлом 19, нижнее изделие при этом опускается в паз 11. После прохода выступа кулачка 2 рычаг 5 перемещает от пружины 7 ползун 9 до упора 18. При этом ползун 9 выталкивает нижнее изделие в пересечение пазов 11 и 12 основания 1. Затем кулачок 2 нажимает на ролик 4 рычага 6, который перемешает по пазу 12 ползун 10. Закрепленная на ползуне 10 пластинчатая пружина 13 скользит по верхнему торцу изделия, находящегося на пересечении пазов 11 и 12.Если изделие расположено так, что вверху...

Номер патента: 1289562

Опубликовано: 15.02.1987

Авторы: Дремов, Могильный

МПК: B07C 5/06

Метки: автомат, длине, сортировки, цилиндрических

...максимального размера 3, барабан контроляминимального размера 4, барабаны связаныкинематически зубчатой передачей и имеютпродольные пазы 7, которые с открытой стороны замыкаются шайбой 8. В оси барабанов установлены кулачки 6, взаимодействуя с которыми толкатели 5 отодвигаютшайбу 8,Устройство работает следующим образом.Измеряемые детали из бункера 1 поступают в накопитель 2, а затем падают в пазыбарабана 3. При вращении 3 толкатель 5съезжает с кулачка 6 и шайба 8 закрывает паз 7.При повороте барабанов на 180 детали,имеющие размер по длине в допуске илименьше, падают в паз 7 нижнего барабана 4, Детали, превышающие максимальныйразмер, будучи зажаты шайбой 8, остаются в пазах верхнего барабана 3.При дальнейшем повороте барабана...

Номер патента: 1291217

Опубликовано: 23.02.1987

Авторы: Замула, Клестов, Соболев

МПК: B07C 5/04

Метки: перегружатель-сортировщик

...4 подняты в крайнее верхнее положение, штоки 7 занимают вертикальное положение, В систему управления пере гружателя-сортировщика вводится программа перемещения захватов. Она составляется на основании карты раскроя. образец которой показан на фиг. 3. 7 2На карте изображен лист, разрезанныйна плоские изделия, индексами 3 -3 эобозначены захваты. Часть захватовв исходном положении, которое обозначено штрихпунктирными линиями, ложится на линии разрезов, захватываетсмежные детали или располагается йеравномерно по полю изделия. Возможна также ситуация, когда часть захватов вообще ложится не на те иэделия, которые подлежат съему в данныймомент. Программа служит для того,чтобы упорядочить расположение захватов, изменив их начальные...

Номер патента: 1291218

Опубликовано: 23.02.1987

Авторы: Кузин, Лямперт

МПК: B07C 5/10

Метки: плоских, сортировки

...селекции, логический элементИ 13, формирователь 14 команды и усилитель 15.Сортировочный механизм 16 установ-лен на транспортном лотке перпендикулярно направлению движения деталей иимеет исполнительный элемент 17, выходящий через гнездо в стенке лоткав зоне контроля. 5 ОПрорезь-маска 18 выполнена в стен-ке лотка 1 и расположена между источником 5 излучения и фоточувствительным элементом 6,фоточувствительными элементамиуказанной системы управления являются фотодатчик 6 положения и два из"мерительных преобразователя (датчикигруппы) 7 и 8. В качестве источника излучения используется, например,инфракрасный излучатель, в качествефоточувствительного элемента - Фотодиод, подключенный к входу операционного усилителя, Датчик положенияпредназначен...

Номер патента: 1292849

Опубликовано: 28.02.1987

Авторы: Грибков, Пирцхалава

МПК: B07C 5/04

Метки: конденсаторов, сортировки, шариков

...лоток 34, а после диска 26 аналогично размещены отводные лотки 35 и 36, причем последний расположен под окном 24.Устройство работает следующим образом. Иэ вибробункера 1 шарики по лотку 2 попадают в зазор Я между торцами лотков 2 и 4. Изделия удлиненной формы попадают из лотка 2 в отводной лоток 4 за счет своей формы и длины. Основная масса изделий попадает на загрузочный лоток 3, который направляет их в сортирующий механизм уст.ройства, а именно - в начальную часть опорной планки 9 и на шнур 10. Прй этом мелкие изделия н обломки сразу же фоваливаются между планкой 9 и шнуром 10 на отводной лоток 5, куда также попадают изделия по лотку 4.При движении шнура 10 происходит сортировка изделий по размерам поперечного сечения за счет...
