Номер патента: 959848

Опубликовано: 23.09.1982

Авторы: Белоусов, Мосолов, Розенгауз, Тихонов

МПК: B07C 3/00

Метки: выгрузки, накопителей, плоских, предметов

...располо- Ожен на вертикальной направляющей 23 свозможностью движения по вертикали игоризонтали,Отсортированные письма поступаютв соответствующий накопитель 24 и при 55помощи подвижного упора 25, закрепленного на основании 26, снимаются с проходящего над накопителем письмонесуше 48 4го органа. При заполнении накопителя 24 письмами перекрывается луч световода 27, сфокусированного на фотоприемник 28, и при этом подается сигнал на электромагнит 29, в результате чего срабатывает звено 30, опускается рычаг 3 1 и закрепленный на нем кулачок 32, а движущиеся ролики 33, закрепленные на кронштейнах, взаимодействуя с внешней стороной кулачка 32, связанного с рычагом 31, кареткой 34 и накопителем 24, по направляющим 35 выдвигают накопитель на...

Номер патента: 959849

Опубликовано: 23.09.1982

Авторы: Багаудинов, Мальцев

МПК: B07C 5/06

Метки: автомат, пружин, сортировки, тарельчатых

...служит для перемещения трафарета 8 с пружиной 2 кпровальному окну 9 сортировочного меха3 9598 низма, выполненного в виде цилиндра 10, связанного с ним лотка 11 и тары 12 для годных и бракованных пружин.Автомат работает следующим образом. 5Пружина 2 из питающего механизма подается под нажимную пяту 3 и фиксируется трафаретом 8. По команде электронного блока шток цилиндра 1 с эакреппенными на нем нажимной пятой 3, дат О чиком 4 усилий и индикатором 5 перемещения перемещается вниз. В момент касания пятой 3 верхнего торца пружины 2 происходит электрический контакт. Электромагнит 6 по команде электронного блока и притягивает шток индикатора 5 перемещений, не позволяя ему перемешаться в вер-, тикальной плоскости. С этого момента идет отсчет...

Номер патента: 961795

Опубликовано: 30.09.1982

Автор: Жаворонков

МПК: B07C 5/04

Метки: аэродинамических, сортировки, тел

...8 с входом 9 и выходом 10 ц -образной манометрической трубки 11, заполненной жидкостью, Эталонная 4 и сортируемая 5 лопатки установлены своими замками в основании 12, а жидкость имеет уровень 13 и 14. Каждая лопатка имеет профиль пера 15.Устройство работает следующим образом.Воздух, например, от промышленной сети, двигаясь по каналам 2 и 3 с постоянным скоростным напором и разветвляясь на две части, омывает эталонную 4 и сортируемую 5 лопатки, установленные соответственно в каналах 2 и 3 и закрепленные в основании 12. Сходящий с задних кромок 6 лоток воздуха поступает на приемникидавления и через трубопроводы 8 воздействует на столб жидкости манометрической трубки 11.Если установочные углы или профили пера 15 на выбранном...

Номер патента: 961796

Опубликовано: 30.09.1982

Авторы: Варшавский, Дурнов, Зимовский, Филатов, Шлейфер

МПК: B07C 5/04

Метки: автомат, многопозиционный, сортировки, цилиндрических

...6 и блока 7 памяти.Сортировшик 4 разделен на ячейки, количество которых соответствует числу размерных групп. Каждая ячейка включает в ссбя выталкиваюШий шток 8, электромаг нит 9, расположенный под штоком, приемный лоток 1 О и защелку 11, установленную на оси на конце штока 8, обращенном в сторону лотка 10. Штоки 8 установлены в направляюших 12 и проходят сквозь измерительные станции 2 и 3. На штоках 8 жестко закреплены преобразователи 13 измерительных станций 2 и 3. Штоки 8 в каждом цикле работы автомата имеют возможность возвратно-поступательного перемешения от привода 6. Привод выполнен в виде рамы 14, качающейся под действием кулака 15.Возможны и другие типы привода, например пневматический. Второй кулак 16 привода 6 перемещает...

Номер патента: 961797

Опубликовано: 30.09.1982

Авторы: Багно, Исаакян, Тесленко

МПК: B07C 5/06

Метки: сортировки

...1 мелких деталей, сортировщика 2, кассет 3 и ленточного конвейера 4.Перегружатель мелких деталей снабжен порталом 5, перемещающимся по рельсовому пути 6 вдоль конвейера 4 вдоль порта 9 б 1 797ла 5 перемещается тележка 7 с механизмом подъема грузозахватного элекромагнита 8.Сортировщик 2 снабжен дополнительной тележкой 9, перемещающейся вдоль конвейера по рельсовому пути 1 О. Тележка 9 имеет шаговый подъемник 11, на площадке которого перемещается каретка с вильчатой платформой 12.Кассеты 3 установлены вдоль рельсовых путей сортировщика 2. Количество кассет соответствует количеству технологичес О ких маршрутов обработки деталей после резки.Устройство работает следующим образом, В зону перегружателя 1 конвейера 4 подается раскроенный лист...

Номер патента: 961798

Опубликовано: 30.09.1982

Автор: Кожин

МПК: B07C 5/08

Метки: сортировки

...их поверхности. На чертеже изображена схема устройства.Устройство для сортировки деталей содержит вертикальную шахту 1, сортировочные заслонки 2 и отражатели 3, Заслонки 2 вывешены в пространстве на одной из стенок шахты с помощью двух цилиндрических961798 Формула изобретения . Составитель В. АганТехред А. ВересТираж 636Государственного комитетаелам изобретений и открысква, Ж - 35, Раушская наПатент, г. Ужгород, ул. П р С. Тараненко57/2ВНИИПпо113035, Мфилиал ППП Реда кЗаказ Рошко Корректор ЕПодписноеСССРйд. 4/5роектная, 4 пружин 4 и . Отражатели 3 установлены напротивоположной стенке шахты 1.Пружины 5 соединены с якорями электромагнитов 6. Кроме того, устройство содержит емкость 7, куда в зависимости от размерной группы...

Номер патента: 963580

Опубликовано: 07.10.1982

Автор: Яцкевич

МПК: B07C 5/06

Метки: сортировки, шаров

...и брака.устройство работает следующим образом.Стеклошар 17 из загрузочного бункера поступает в питатель 2. Затемчерез питающее приемное отверстие 7,расположенное в цилиндрической обечайке 6 барабана 3, вращающегося от при"вода 5, стеклошар 17 попадает на ложемент 11 двуплечего рычага 10. Приэтом на стеклошар, если он имеет раз 5меры в диапазоне допуска, действуетвнутренняя поверхность барабана 3, покрытая фрикционной пленкой, Стеклошарскатывается с ложемента 11 на наклонный лоток 8 и через выпускной патру бок .4 попадает в бункер 15 годныхстеклошаров,Если же внутренняя поверхность барабана 3 не подействовала на предмет,попавший на ложемент 11, то при вращении барабана толкателем 14 черезкулачок 12 поворачивается рычаг 10 ис...

Номер патента: 963581

Опубликовано: 07.10.1982

Авторы: Вяхорев, Конотопов, Никульшин

МПК: B07C 5/08

Метки: автоматической, винтовой, линии, сортировки, стержней, шагу

...имеет шаг винтовой линии,превышающий допустимый, а при имистержень имеет шаг винтовой линии меньше допустимого. Суммарное напряжение катушек 4 детектируется детектором 5, и низкочастотное напряжение05. (см. фиг. 3, 4 и 5) поступает на формирователь 6 и амплитудный селектор 15. Формирователь 6 вырабатывает импульсы напряжения 0 6, соответствую- щие по времени максимумам напряжения 60 05. Амплитудный селектор 15 вырабаты,вает напряжение в том случае, если напряжение О 5 превышает заданный уровень 0., т.е. в момент нахождения стержня 29 в зоне контроля, Импульсы 06 б 5 с формирователя б через элемент 24 задержки поступают на один из входов элемента И 22, на другой вход которого подается напряжение 0 1 5 с селектора 15, Время задержки Т 2 д...

Номер патента: 967593

Опубликовано: 23.10.1982

Авторы: Андрос, Кукуруза, Логинов, Непритворенный, Столярова

МПК: B07C 3/20

Метки: комплектации, корреспонденции, печатной

...Количество полок 4 зависит от номенклатурыподписки на участке, где устанавливается устройство. Над полкой 4 установлен толкатель 5 (см. фиг. 1)стопы, который может перемещатьсявозвратно-поступательно в горизонтальной плоскостиПриводом толкателя 5может служить механический, гидравлический, пневматический и ти, привод. Толкатель 5 снабжен рабочей поверхностью 6, которая установленавертикально и служит опорой для корреспонденции. Против рабочей поверхности 6 толкателя 5 установлен сепаратор 7, помещенный в реЬро 8, выполненное в корпусе 1. Сепаратор 7 ьста 34новлен с возможностью возвратно"поступательного перемещения в горизонтальной плоскости и вращения вокруггоризонтальной оси. На обращеннойк сепаратору 7 конце 9 полки 4...

Номер патента: 967594

Опубликовано: 23.10.1982

Авторы: Белов, Горохов, Дорошенко, Дрепин, Дроздов, Золотарев, Назаров

МПК: B07C 5/342

Метки: автоматическое, сортирующее

...блоком 3, происходит замер электрических параметров изделия 10 (изделия, прошедшиеиспытания, заштрихованы), Во времязамера на контактном блоке 3 верхнийярус делителя 8 совмещен с транспортным каналом 2 (управление делителями7 и 8 происходит по сигналам от измерительного блока 4), При движении изделий еще на щаг (во время замера параметров изделий 10) изделие 11 попа-дает в нижний ярус делителя 7, совмещенного с транспортным каналом 2,При дальнейшем передвижении изделийна щаг и совмещении верхнего ярусаделителя 7 с транспортным каналом 2изделие 12 занимает место в верхнемярусе делителя 7 вместо (см. фиг, 4)35изделия 10, проталкивая его дальшена щаг, В это время верхний ярус делителя 8 вхолостую взаимодействуетс контактным блоком...

Номер патента: 971515

Опубликовано: 07.11.1982

Авторы: Алсараев, Бескоровайный, Исаков

МПК: B07C 5/04

Метки: сортировки, сферических

...забивания калибровальных щелей частицами разных размеров.Целью изобретения является вращения полый барабан, с расположенными вдоль его образуюших калибровальными щелями и загрузочным окном, барабан выполнен в виде двух соосныхцилиндрических обечаек, установленныхподвижно одна относительно другой свозможностью регулирования ширины калибровальных шелей, при этом кромкикалибровальных щелей выполнены скруг- ленными.На фиг. 1 схематически изображенопредлагаемое устройство; на фиг. 2 -сечение А-А на фиг. 1(по калибровалной шели).Устройство содержит корпус 1, барабан, состояший из наружной 2 и внутренней 3 обечаек и крышки 4 загрузочного отверстия, привод 5, механизмизменения взаимного расположения обечаек 6 и кран 7 осыпки отверстия,...

Номер патента: 971516

Опубликовано: 07.11.1982

Автор: Субботин

МПК: B07C 5/06

Метки: колец, короблению, отбраковки, поршневых

...направляются перегородками 28 на соответствующие результатам контроля приемные стойки 29.Устройство работает следующим образом.30Поршневые кольца ориентируются по замку и загружаются в магазин-накопитель 3. Шток 19 гривода 4 начинает движение вперед и пальцем 20 перемешает шибер 5, подавая нижнее поршневое кольцо из магазина-накопителя 3 в зах 35 ваты 8 так, что ось кольца совпадает с осью вращения этих захватов. При подаче поршневого кольца в последние шток 19 сначала входит в контакт с рычагом 27, который взаимодействует со штоком40 заслонки 26, выдвигая его вперед и перекрывая путь от щели 7 к стойке 29, предназначенной для складирования годных колец. В конце хода штока 19 нажимается планка 25 и плита 21 отходит от .приставок 23 на...

Номер патента: 971517

Опубликовано: 07.11.1982

Авторы: Итальянцев, Кутьин

МПК: B07C 5/08

Метки: автомат, сортировки, точных, цилиндрических

...точных цилиндрических деталей,содержащий станину, установленные наней загрузочный механизм, контрольный механизм, выполненный в виде базового стола и измерительных датчиков,блок преобразователей и механизм сортировки, о т л и ц а ю щ и й с ятем, что, с целью повышения точностиконтроля, он имеет компенсационныедатчики и опорную планку, а базовыйстол имеет на противоположных сторонах два продольных паза и установлен с наклоном по направлению перемещения контролируемых деталей и впоперечном направлении под углом5-10 .2. Автомат по и, 1, о т л и ч а ющ и й с я тем, что в одном продольном пазу базового стола размещеныопорная планка и измерительныедатчики, установленные в шахматномпорядке с шагом, равным 1/3-1/4 длины окружности наружной...

Номер патента: 971518

Опубликовано: 07.11.1982

Авторы: Вайнблат, Дубенский, Ерин, Кузаков, Леонов

МПК: B07C 5/08

Метки: пластин, слюды, сортировки, толщине

...подающим транспортером 14 и попадаютна направляющий лоток 15, ориентирующий их в пространстве и порающий напозицию измерения, При попадании напозицию измерения пластинки захватываются фрикционно связанным измерительным валом 12 с прижимными роликами 11 и транспортируются под измерительной лыжей 13, перемещая датчик 2, Измерение зазора между измерительным валом 12 и индуктивным датчиком 2 вызывает изменение частотыизмерительного генератора 6 соответстф)вующее изменение частоты на выходесмесителя 8, преобразуемое частотно 8 4аналоговым преобразователем 9 в про"порциональное напряжение, подаваемоена входы дискриминаторов уровней,Таким образом, в зависимости оттолщины измеряемой пластинки слюды,срабатывает один иэ...

Номер патента: 971519

Опубликовано: 07.11.1982

Авторы: Дорожкин, Катков, Климов

МПК: B07C 5/08

Метки: автомат, диаметру, наружному, цилиндрических

...установлен на ступице 19, В корпусе 1 размещены качающийся лоток 20 и планка 21. Для поворота и фиксации диска 17 снизу установлен храповой механизм, находящийся в корпусе 22, в котором расположена колодка 23 с пневмоцилиндром 24;. На конце штока 25 этого пневмоцилинд О ра закреплена ползушка 26 с установленным в ней на оси 27 храповиком 28 и пружинодержателем 29. Ползушка 26 совершает возвратно-поступательное движение в направляющей 30, закрепленной в 15 корпусе 22 винтами 31, Сверху эта ползушка ограничена шпонкой 32, На ползушке 26 имеется выступ 33, контактирующий с храповым колесом-фиксатором 34, которое установлено на одном валу 35 20 с рабочим храповым колесом 36. Для дополнительной фиксации ступицы. 19 в корпусе 1 установлен...

Номер патента: 971520

Опубликовано: 07.11.1982

Авторы: Белецкий, Крылов, Писарев, Сидоров

МПК: B07C 5/10

Метки: автоматической, морфологическим, признакам, продукции, сортировки

...и подаетсяна механизм 18 по сортировке семян,Если рабочим органом механизма 18по сортировке являются электроды, тообъекты с заданными морфологическими 25признаками будут отклоняться от траектории под действием сил поля коронного разряда.Если рабочим органом механизма посортировке является затопленная струя, 3 рто объекты с заданными морфологическимипризнаками отклоняются от траекториисвободного падения под действием силового поля струи воздуха. Управление затопленной, стРуей при этом можно осу- Зшествлять, например, с помощью электропневмопреобразователя, который в своюочередь включается под действием сигнала заданной амплитуды с выхода усилителя 5.10В дальнейшем чистая фракция семяннаправляется в блок 7, где определяетсявесовое...

Номер патента: 971521

Опубликовано: 07.11.1982

Авторы: Антонов, Долгов, Ерошин, Краев, Лукьяненко, Надоров

МПК: B07C 5/14

Метки: полуавтомат, преобразователей, сортировки, фотоэлектрических

...26, на которой осветитель 2 вместе с фильтром 6 меняет свое расстояние относительно преобразователя 3, Позицией 27 обозначен упор верхней час ти с танины 1.Полуавтомат работает следующим об 35 разом.Преобразователь 3 помешают нв рабочую поверхность стола 4 термостатирования и затем вводят под электроконтакты прижима 5, В этом положении преобразователь 3 находится под облу"ением осветителя 2 и в нем генерируется ток, который подается в блок управления адресной системы желобов 9. Этот блок в зависимости от электрических параметров45 преобразователя 3 подает команду в соответствующие распределители 16 для переключения стрелок 17 в определенное положение. Как только последние будут переведены в определенное положейие,50 срабатывает...

Номер патента: 971522

Опубликовано: 07.11.1982

Автор: Марченко

МПК: B07C 5/30

Метки: автоматической, сортировки

...которогосвязан со входом механизма 1, в второйсо вторым входом измерителя 2, и анализатор 6 соотношения, состоящий из ли Онии 7 задержки, счетчиков 8, 9 и 10суммы изделий и счетчиков 11, 12 и 13бракованных изделий, при этом вход линии 7 подключен к первому выходу блока3, а выход связан со счетными входами 25счетчиков 8, 9 и 10, выход каждого изкоторых соединен с собственным входомфСброс" и входом "Сброс" соответствующего счетчика 11, 12 и 13, счетныевходы которых подключены ко второму ЗОвыходу блока 3, а информационные выходы - к соответствующим входам запретаблока 5, а также шины 14, .15, 16, 17и 18.Устройство работает следующим образом.Изделия поступают в механизм 1. Информация об этом подается в блок 5, который выдает команду на...

Номер патента: 971523

Опубликовано: 07.11.1982

Авторы: Ежов, Карпов, Шкилев

МПК: B07C 5/342

Метки: люминесцентный, сепаратор

...люминесценции;- начало импульса рентгеновскогоизлучения;1 - конец импульса рентгеновскогоизлучения;д - уровень фонового излучения, созданного люминесценцией воздуха;Ь - максимальный уровень люминесценции минералов. 40Сепаратор работает следуощим образом,Под действием импульса 9 созданного системой 7, возбуждаются люминесценция воздуха в виде импульса 11, создающего фоновый световой поток, и одновременно люминесценция минералов. 3Блок 2, запускаемый системой 7, вырабатывает импульс длительностью Т разрешения на запоминание уровня фона иподает его на вход 2 блока 3 в момент,непосредственно предшествующий окончанию импульса возбуждения, Блок 3 запоминает суммарный сигнал д +Ъ люминесценции воздуха и минералов и подаетего на один из...

Номер патента: 971524

Опубликовано: 07.11.1982

Авторы: Ассанович, Вязников, Ермолин, Коновалов, Печкунова

МПК: B07C 5/344

Метки: автогенераторный, сепаратор

...с отверстием 10, установленного у торцевой частикатушки 5; блока управления, включающего усилитель 11, амплитудный селектор 12,схему 13 временной задержки, схему 14 35формирования сигналов управления; разделяющего устройства в форме электропневмоклапана 15; бункеров 16 и 17 для сборапродуктов сепарации.Экран 9 и катушка 5 выполнены на кругО40лои пластине 18 двустороннего фольгированного гетинакса с отверстиями 19 для крепления к экрану 8. На одной стороне этойпластины травлением фольги сформированывитки плоской катушки 5. На другой стороне, используемой в качестве экрана, вытравлено в фольге отверстие 10, причем последнее расположено над витками катушки 5.По одному варианту А эта катушка выполнена спиралеобразной (фиг. 2 а), аа...

Номер патента: 971525

Опубликовано: 07.11.1982

Авторы: Курилков, Лапшин, Медведев, Ревнивцев, Скотников

МПК: B07C 5/346

Метки: минерального, обогащения, сепаратор, сырья

...ячеек из материала с малым эффективным атомным номером, окруженных материалом с большим эффективным атомным номером, которое хорошо поглощает мягкое гамма-излучение.55 Иа фиг. 1 приведена схема предлагаемого сепаратора; на фиг. 2- схема узла измерения. 25 4Сепаратор содержит вибропитатель1, многоканальный раскладчик 2, источник 3 излучения, анализирующую аппаратуру 1 с детектором 5 вторичного излучения, набор б исполнитель ных устройств",рассеиватель 7 из вещества с небольшим эффективным атомным номером, систему 8 коллимирования вторичного излучения, состоящую из двух наборов коллиматоров 9 и 10 (фиг. 2), и приемный бункер 11 с течками продуктов сортировки. Кроме того, на фиг. 1 и 2 обозначено 12 - куски сортируемого материала;13 -...

Номер патента: 973194

Опубликовано: 15.11.1982

Авторы: Боболович, Качулис, Сендо

МПК: B07C 5/342

Метки: кристаллов, слюды, сортировки

...шипке слюда (пластины слюды)о ГОСТ 3028-68 п.2,11,3 Результаты контроля приведены в т Нагреву подвергается любой участок полезной площади кристалла, по плошади достаточный для визуального сравнения его цвета с контактирующей с ним поверх 10 ностью кристалла, Учитывая, что минимально допустимая величина полезной плошади кристаллов идущих в обработку сосоставляет 4 см 2 площадь участка нагрева должна быть не более 2-3 см, Ис 132. точник тепла должен быть нагрет до 235- 265 оС. При температурахменьше 238 С изменение цвета гидратированных кристаллов либо совсем не наблюдается либо наблюдается в малой степени, т.е, сорти й ровка при этих температурах невозможна. Гри температурах больше 265 фС наблюдается изменение цвета у части...

Номер патента: 974114

Опубликовано: 15.11.1982

Авторы: Вишняков, Зюзин, Кирсанов, Кошкин, Морданов, Николаенко, Чагин

МПК: B07C 5/02, B07C 5/10, G01B 11/24 ...

Метки: выдачи, ориентированной

...и мех браковки изделия, а осве системы обоих блоков рас по одну сторону от контр изделия.На чертеже представлена схема ройства.Устройст ачи деталей содержит дваРующих блока, включающих оные системы в виде двух ос1,2 и двух конденсоров 3,4, ррирующие системы в виде шаблона 5негатива и шаблона б позитива, двухобъектов 7,8 и двух фотодатчиков9 и 10, дв ханиэмов 11 и 12 разбраковки и я и контролируемое иэделие 13Устройство работает следующим образом.Контролируемет на позицию кток от двух освчерез два конде и З 0 руемое изделие974114 Формула изобретения филиал ППП "Патент г.ужгород, ул.Прое ая,6, Происходит сравнение контролируемого изделия 13 сначала с шаблоном,в результате чего часть светового потока проходит через щели,...

Номер патента: 978955

Опубликовано: 07.12.1982

Авторы: Аршавский, Белугин, Богданова

МПК: B07C 5/04

Метки: емкостей, сортировки

...между самоустанавливающимися губками 1 О и 11 с возможностью радиального перемещения посредством дугообразного копира 13, а поворотная направляющая 14 связана рычажной системой 15 с Флажком 12.Над блоками контрольных калибров 9 расположена магнитоуправляемая следящая система 17, которая включает соответствующие числу блоков контрольных калибров 9 сигнальные лампы 18 и неподвижные герметичные контакты 19, а также постоянный магнит 20, перемещающийся по траектории, соответствующей перемещению блока контрольных калибров 9, и концевой выключатель 21, эамыкаемый радиально выдвинутым толкателем 16. Устройство работает следующим образом.Емкости с движущегося транспортера 2 подаются к звездочке 3, которая 5 О передает их на...

Номер патента: 978956

Опубликовано: 07.12.1982

Авторы: Соскова, Тухватулин

МПК: B07C 5/04

Метки: меридианной, развертки, шариков

...валиками 1 и 2 осуществлена посредством шестерен 5 й 6,сцепленных с приводной шестерней 7,На каждом валике 1 и 2 выполненыторцовые кулачки 8 и 9Валики 1 и 2установлены на валах 10 и 11 посредством шпонок 12 с воэможностью осевого перемещения по валам 10 и 11 привоздействии на валики роликов 13 и14, неподвижно установленных противторцовых кулачков 8 и 9,К роликам 13 и 14 валики 1 и 2поджимаются пружинами 15 и,16.Над валиками 1 и 2 и симметричноим смонтирован с возможностью осевой перестановки упор 17 с цилиндрическим хвостовиком 18, закрепленнымв зажиме 19. Расстояние между возможными крайними положениями торца 20упора 17 выбрано из условия исполь.эования последовательно для контактирования с шариком 4 всей цилиндрической...

Номер патента: 980866

Опубликовано: 15.12.1982

Авторы: Гордиенко, Коренев, Кукуруза

МПК: B07C 3/20

Метки: автоматической, газет, журналов, комплектации, сортировки

...механизма. 5На фиг. 1 изображено устройство для автоматической сортировки и комплектации газет и журналов, блок-схема, совмещенная с кинематической схемой приемно- транспортного механизма и выходного транспортера; на фиг, 2 - конструкция мягкой тары и ее крепление на приемно-транспортном устройстве и выходном транспортере;на фиг. 3 - механизм перегибания и складирования с механизмом фиксации наборов печати в мягкой возвратной таре.Устройство содержит механизм набора комплектов печати по подписчикам 1 с блоком программного управления 2, печатающий механизм 3 для нанесения условного кода подписчика на наборе, механизм перегибания и складирования 4, приемно- транспортный механизм 5 и выходной транспортер 6 с захватами 7, датчик 8 йаличия...

Номер патента: 980867

Опубликовано: 15.12.1982

Автор: Киляков

МПК: B07C 5/14

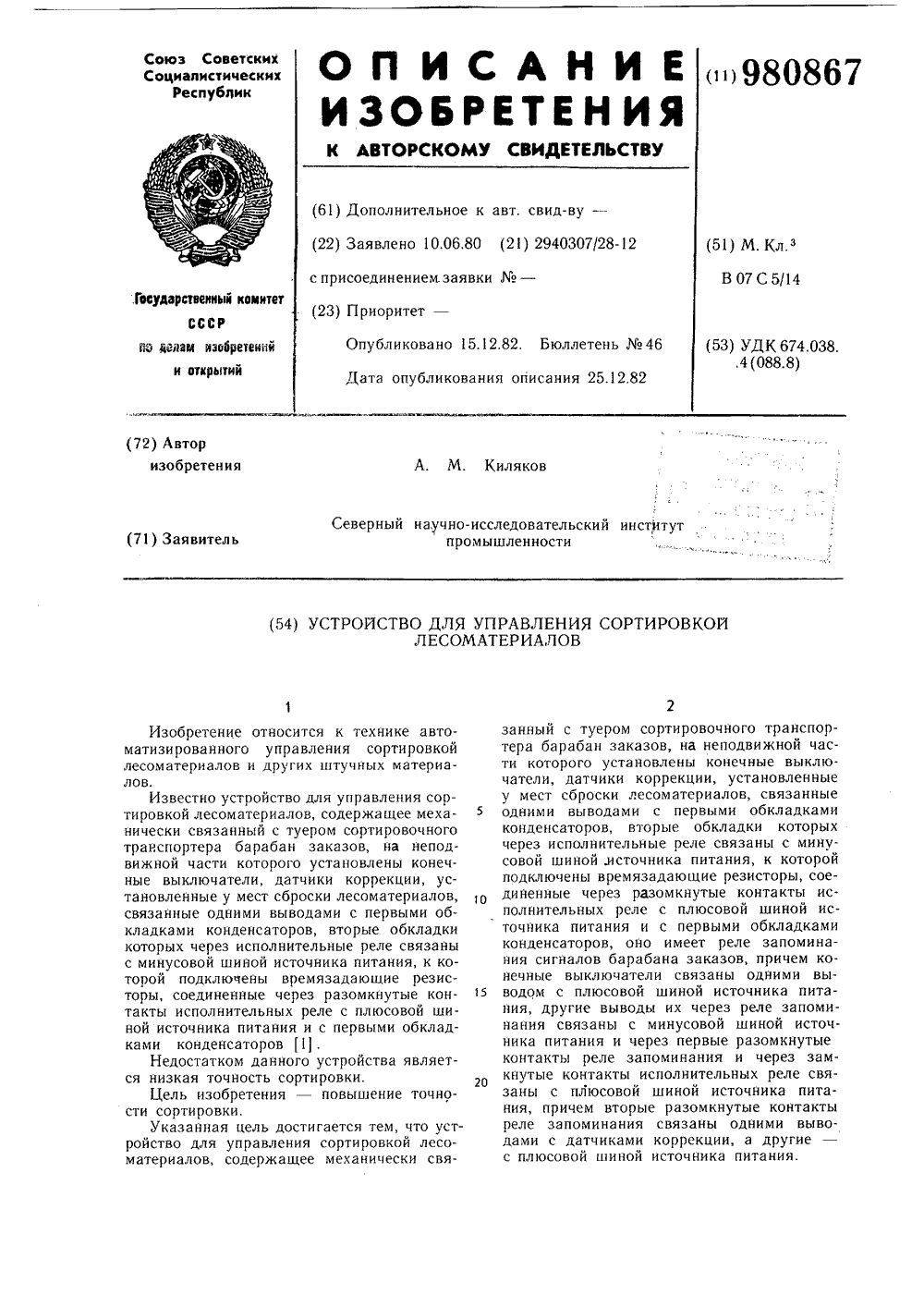

Метки: лесоматериалов, сортировкой

...работает следуюшим образом.В исходном состоянии устройства, когда лесоматериалов на транспортере 2 нет и фотоэлектрические датчики засвечены, контакты 12 (фиг. 2) замкнуты, при этом остальные замыкающие контакты конечных выключателей 4 и реле 7 разомкнуты. Конденсаторы 9, следовательно, от источника питания отключены и разряжены резисторами 10.При поступлении лесоматериала на вход транспортера 2 оператор назначает место его сброски, В момент прохождения данного лесоматериала мимо датчика 5, в результате назначения места сброски опера в исходное состояние. После завершения импульса тока, протекающего через конденсатор, автоматически отключается и само реле 7. В результате все элементы приходят в исходное состояние,Если...

Номер патента: 980868

Опубликовано: 15.12.1982

Авторы: Козин, Кравец

МПК: B07C 5/342

Метки: сепаратор, фотометрический

...во внутреннюю часть обечайкиз разделительного шибера 11 и скатываютсяпо сборнику 13 на конвейер 15.Зона сортировки в предлагаемом сепараторе при расстоянии один метр от коммутируюших зеркал до частиц составляет2%К = 6,28 м, это и обеспечит рост производительности сепарации, причем расстояние от источника излучения до кусков материала неизменно,Формула изобретения;,1 нптсльные механизмы 1 О, например пнев мп 1 г,:чсскнс и кольцевой шибер 11. Для уда ления продуктов деления установлены сбор ники 2 и 13 и конвейеры 14 и 15. К при емнику излучения 5 подсоединены электрон но-логический блок 16, на выход которого включены исполнительные механизмы 10 Источник сжатого воздуха 17 присоединен к пневматическим исполнительным меха низмам...

Номер патента: 986518

Опубликовано: 07.01.1983

Авторы: Димант, Зельберг, Новиков, Ознобихина, Орлов, Павленко, Семьянов, Ульянов, Черемных, Черкасский

МПК: B07C 5/344

Метки: группы, люминесцентных, работы, сепараторов, сортировки

...с соответствующим датчиком 5, второй вход черезблок формирования заявок контроля 7 - с блоком 4 и задатчиком 10,третий вход через анализатор 9 - 10с блоком 12 сигнализации, четвертыйвход - с задатчиком 11, причемпервый выход блока б управления подключен к соответствующему входу блока 8 памяти, а второй вход - к 15входу блока 1, при этом датчик 3 связан через соответствующий вход блока 8 памяти с анализатором 9.Устройство работает следующим образом, 20При подаче руды на сепараторы 2блок 4 осуществляет накопление сигналов от люминесцирующих зерен, всоответствии с которыми в блоке 7формируются заявки на контроль сепара торов с частотой в 8-10 раз меньше частоты поступления на сепаратор2 люминесцирующих зерен. При низкойчастоте поступления...

Номер патента: 988373

Опубликовано: 15.01.1983

Авторы: Гордиенко, Ширшов

МПК: B07C 3/00

Метки: комплектов, набора, печатной, продукции

...вид в изометрии.Устройство включает ряд накопителей;1, вакуумную камеру 2, бесконечную лен ту 3 с группой отверстий 4 и отсека- тель 5, Вакуумная камера выполнена секционной с раздельной подачей вакуума в каждую секцию, причем каждая секция содержит пазы 6 от. соответствующего 25 накопителя до отсекателя, а отверстия 4 бесконечной ренты 3 смещены в продольном, направлении относительно друг друга на расстояние меньшее ширины набираемых в комплект плоских предметов 7. зо Накопители 1 выполнены с возможностью подачи плоских предметов по.мере их удаления, например, с использованием датчиков усилия, и снабжены роликами 8, вращающимися в противоположную сторо- . ну движения предметов 7 для устранения возможности сепарации двух плоских...
