Устройство для сортировки изделий типа колец

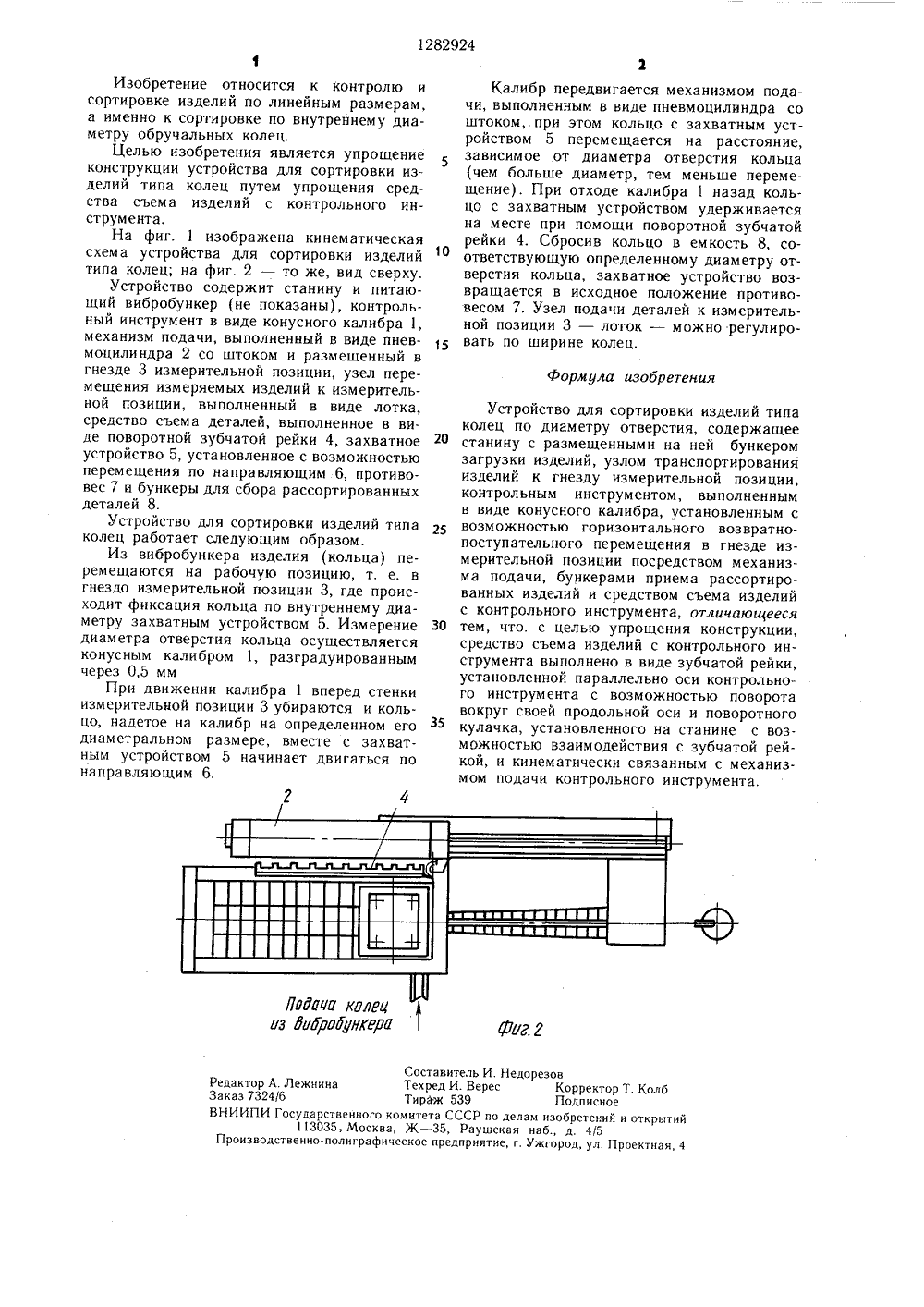

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) (11) 8292 51)4 В 07 050 ОПИСАНИЕ ИЗОБРЕТЕНИ ско-технолоского произсские самоюг,1 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬС(71) Специальное конструкторгическое бюро - 6 Ленинградводственного объединения Рцветы(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИИЗДЕЛИЙ ТИПА КОЛЕЦ(57) Изобретение относится к устройствамдля сортировки изделий типа колец по диаметру отверстия и позволяет упростить конструкцию этих устройств за счет упрощения средства сортировки изделий. Контрольный инструмент 1 устройства выполнен в виде конусного калибра, разградуирова нного в соответствии со шкалой измеряемых диаметров и установленного с возможностью горизонтального возвратно-поступательного перемещения в гнезде 3 измерительной позиции. Механизм подачи выполнен в виде пневмоцилиндра 2 со штоком, установленного с возможностью взаимодействия со средством съема изделий, выполненным в виде зубчатой рейки, установленной на станине с возможностью поворота вокруг своей горизонтальной оси и взаимодействия с поворотным кулачком, кинематически связанным с механизмом подачи. В исходное положение контрольный инструмент возвращается про тивовесом 7. 2 ил.1282924 Формула изобретения 5 цбо 1 унеуа Составитель И, НедорТехред И. ВерееТираж 539ного комитета СССР по деламосква, Ж - 35, Раушская нрафическое предприятие, г. Уж зовКорректор Т. КолбПодписноеизобретений и открытийб., д. 4/5город ул Проектная 4 едактор А. Лежнинааказ 7324/6НИИПИ Государстве113035,МПроизводственно-поли Изобретение относится к контролю исортировке изделий по линейным размерам,а именно к сортировке по внутреннему диаметру обручальных колец.Целью изобретения является упрощениеконструкции устройства для сортировки изделий типа колец путем упрощения средства съема изделий с контрольного инструмента.На фиг. 1 изображена кинематическаясхема устройства для сортировки изделийтипа колец; на фиг. 2 - то же, вид сверху.Устройство содержит станину и питающий вибробункер (не показаны), контрольный инструмент в виде конусного калибра 1,механизм подачи, выполненный в виде пневмоцилиндра 2 со штоком и размещенный вгнезде 3 измерительной позиции, узел перемещения измеряемых изделий к измерительной позиции, выполненный в виде лотка,средство съема деталей, выполненное в виде поворотной зубчатой рейки 4, захватноеустройство 5, установленное с возможностьюперемещения по направляющим 6, противовес 7 и бункеры для сбора рассортированныхдеталей 8.Устройство для сортировки изделий типаколец работает следующим образом,Из вибробункера изделия (кольца) перемещаются на рабочую позицию, т. е. вгнездо измерительной позиции 3, где происходит фиксация кольца по внутреннему диаметру захватным устройством 5. Измерение 30диаметра отверстия кольца осуществляетсяконусным калибром 1, разградуированнымчерез 0,5 ммПри движении калибра 1 вперед стенкиизмерительной позиции 3 убираются и кольцо, надетое на калибр на определенном егодиаметральном размере, вместе с захватным устройством 5 начинает двигаться понаправляющим 6. Калибр передвигается механизмом подачи, выполненным в виде пневмоцилиндра со штокомпри этом кольцо с захватным устройством 5 перемещается на расстояние, зависимое от диаметра отверстия кольца (чем больше диаметр, тем меньше перемещение). При отходе калибра 1 назад кольцо с захватным устройством удерживается на месте при помощи поворотной зубчатой рейки 4. Сбросив кольцо в емкость 8, соответствующую определенному диаметру отверстия кольца, захватное устройство возвращается в исходное положение противовесом 7. Узел подачи деталей к измерительной позиции 3 - лоток - можно регулировать по ширине колец. Устройство для сортировки изделий типа колец по диаметру отверстия, содержащее станину с размещенными на ней бункером загрузки изделий, узлом транспортирования изделий к гнезду измерительной позиции, контрольным инструментом, выполненным в виде конусного калибра, установленным с возможностью горизонтального возвратно- поступательного перемещения в гнезде измерительной позиции посредством механизма подачи, бункерами приема рассортированных изделий и средством съема изделий с контрольного инструмента, отличающееся тем, что. с целью упрощения конструкции, средство съема изделий с контрольного инструмента выполнено в виде зубчатой рейки, установленной параллельно оси контрольного инструмента с возможностью поворота вокруг своей продольной оси и поворотного кулачка, установленного на станине с возможностью взаимодействия с зубчатой рейкой, и кинематически связанным с механизмом подачи контрольного инструмента.
