Номер патента: 1020168

Опубликовано: 30.05.1983

Авторы: Бабич, Михайленко, Харджиев, Хотиенко

МПК: B07C 5/06

Метки: сортировки, шаров

...кольцевой проточки шнека.На фиг,1 представлено устройство,общий вид на фиг.2 - поперечные разрези, выполненные в местах цельноссти и кольцевой проточки шнека,Устройство содержит две наклон-ных друг к другу линейки 1 и 2. Боковые стенки 3 и 4, служащие длякрепления линеек, транспортирующего шнека 5 с кольцевой проточкой6, вводного 7 и выводных 8 и 9 лотков имеют криволинейные пази с фик"саторами 10, удерживающими линейкив необхОдимом положении. Линейка 1, 45установленная со стороны набегаю"щей снизу части шнека, имеет окно11 выхода годных шаров 12, в котором установлен соответствующий лоток. Линейка 12 имеет меньшую высоту, а ее верхняя часть выполнена в виде козырька 13, который вместе с линейкой 1 образует загрузочное пространство...

Номер патента: 1024126

Опубликовано: 23.06.1983

Авторы: Андержанов, Башилов, Замотаев, Кирилин, Пшеченков, Старовойтов

МПК: B07C 5/342

Метки: оптической, плодов, сортировки

...механизм отбраковки,пороговое значение отбраковки корректируют в зависимости от коэффициентов отражения.На фиг. 1 цриведена функциональная схема, реализующая способоптической сортировки плодов, на фиг, 2области, ограничивающие с вероятностью 0,9 в пространстве спектральных коэффициентов отражения (на двухучастках спектра), разделяемые классы, где класс А - здоровые клубни, 60класс 6 - дефектные, Ь - сухая гниль,Ь - мокрая. Р(А,Ь) - линия оптимальноразделяющая классы А и 5;- линияпорога разделения, реализуемая известным способом. Способ осуществляется следующимобразом,Сигнал от клубня, поступившего взону контроля с помощью рольганга 1и освещаемого источниками 2 светасложного спектрального состава, пос"тупает в виде отраженного от...

Номер патента: 1026846

Опубликовано: 07.07.1983

Авторы: Бакланов, Субботин, Токарев

МПК: B07C 5/06

Метки: автоматической, зазору, колец, поршневых, радиальному, сортировки

...поршневых колец по радиальному зазору содержит станину 1,на верхней плите 2 которой размещензагрузочный механизм 3.На нижней плите 4 размещены четы Орехпозиционный поворотный стол 5 с,четырьмя обоймами б, неподвижнозакрепленными на столе, привод 7в виде пневмоцилиндра для поворотастола с обоймами на 90 ф и возврат 1 Кареткой 8 нижнее поршневое кольцо иэ стопы в загрузочном механизме подается в зону пневмоцнлиндра 9, толкатель 10 которого заталкивает кольцо в обойму 6. Включается пневмоцилиндр 7, который.с помощью зацепа 24 и штифтов 23 поворачивает стол 5 на 90 О. При следующем повороте стола на 90 О кольцо подается в измерительную станцию. Световой поток от осветителя 11 проходит через радиальный зазор между поршневым...

Номер патента: 1026847

Опубликовано: 07.07.1983

Авторы: Зеленин, Исаев, Поздеев

МПК: B07C 5/342

Метки: овощей, плодов, сортировки

...блока опросов, на фиг,7 - нид А на фиг,б.устройство для сортировки плодов и овощей, содержащее коннейер 1.с сортировочными ячейками 2 для плодов и овошей, расположенными в продольные ряды по направлению визуального осмотра, узеп обнаружения, включаюций выбирающий элемент 3 датчики хранения сигналов отбраковки, выполненные в виде генератора электрических колебаний с индуктивной связью 4 с введенной отрицательной обратной связью посредством катушки 5 индуктинности, имеющего конденсатор б питания, обкладкой которого служит металлическая пластина 7, установленная в каждой сортировочной ячейке, а ка=ушка 8 индуктивности колебательного контура генератора и катушка 5 индуктинности отрицательной обратчой связи установлены на двух...

Номер патента: 1026848

Опубликовано: 07.07.1983

Авторы: Алиханов, Андержанов, Кирилин, Старовойтов, Цонев

МПК: B07C 5/342

Метки: качеству, овощей, плодов, сортировки

...непосредственно к логическомуэлементу ИЛИ, а другой выход - через блок определения знака логарифма величины сигнала рассогласования.На фкг.1 приведены спектральныехарактеристики здоровых 1, слабозагнивших 11 и гнилых 111 клубнейрепчатого лука (спектральные характеристики клубней картофеля, морковии других продуктов имеют аналогичныйвид), на фиг.2 - блок-схема устройства, на фиг.З - функциональная схема блока определения степени поражения плода гнилью.Из характеристик, приведеннь 1 х нафиг,1, следует, что отношение разнос".тей Фототоков, пропорциональныхкоэффициентам отражения на участкахспектра отраженногс излучения первого(31=900120 нм) и ьторого 9;-1000-20 нм 1к разности третьегоЭнм) ивторого участков для здоровых луковиц...

Номер патента: 1028387

Опубликовано: 15.07.1983

Авторы: Аранович, Курилков, Лапшин, Медведев, Рамазанов, Ревнивцев

МПК: B07C 5/342

Метки: рентгенорадиометрической, руд, сортировки

...возбуждения которого выше,чем энергия первичногоизлученияи не равен потенциалу возбужденияопределяемого элемента, Позицией 9обозначены куски сортируемой руды.Устройство работает следующимобразом.Куски сортируемой, например, свинцовосодержащей руды поступают с вибропитателя 1 на наклонный лоток 2.Передвигаясь по лотку, куски попадают в зону облучения 8, где ониподвергаются воздействию излученияот источника 3 радиоактивного изотопа Кадмий, Поверхность лотка взоне облучения выполнена из титана,потенциал возбуждения которого( 4,5 кэВ) ниже, чем энергия излучения источника ( 22,2 кэВ) и не равен потенциалу возбуждения 1. -сериисвинца ( 12,6 кэВ).С этого момента детектор 4 вторичного излучения начинает регистрировать поток...

Номер патента: 1028388

Опубликовано: 15.07.1983

Автор: Теребенин

МПК: B07C 5/344

Метки: полупроводниковых, сортировки

...31 смонтированы в дисках 8 и 9, На осях 30 закреплены рычаги 32, которые тягами 33 соединены с плечами 34 Г-образных рычагов 35. 15 Рычаги 35 установлены на осях 36, которые закреплены в кронштейнах 37, расположенных на диске 9. В полом валу на направляющей шпонке 38 установлен толкатель 39 с возможностью вертикального перемещения от кулака 40 с помощью ролика 41. Плечи 42 рычагов 35 расположены над толкателем 39. К неподвижному корпусу 43 прикреплены копиры 44 и 45. На копире 45 имеются пазы 46, количество которых равно количеству одновременно поступающих на сортировку изделий. Под ротором на неподвижном основании 47 расположены вибробункер 1, позиции измерения и накопители 4 с электромагнитами 48. Позиции измерения состоят из...

Номер патента: 1030053

Опубликовано: 23.07.1983

Авторы: Арбит, Иванов, Штейнберг

МПК: B07C 5/02

Метки: сортировки, ферромагнитных

...в приборостроении для ориентации и сортировки полупроводниковых приборов. Известно устррйство ДлЯ сортиРов,ки, Ферромагнитных деталей, содержащее направляющий лоток, отводящие лотки и Птобразный магнит (,1).Недостатком устройства является10 низкая надежность сортировки изтза возможности удара деталей о перего" родку между отводящими лотками, что приводит к развороту деталей и, заклиниванию, или попаданию. а несрответ стоющий отводящий лоток Целью изобретения является повыщение надежности сортировки.Указанйая цель достигается тем, д что устройство для сортировки ферромагнитных деталей, содержащее направляющий лоток, отводящие лотки и Пюобразиый магнит, имеет дополнительный Й-образный магнит, один полюс каждо 25 го;магнита...

Номер патента: 1030054

Опубликовано: 23.07.1983

Авторы: Лосев, Чистяков

МПК: B07C 5/04

Метки: длинномерных, многодиапазонной, сортировки

...2 - вид по стрелке А; на фиг. 3 - вид по стрелке Б,0054 2Устройство для мноодиапазонной сортировки плинномерных изделий содержитмеханизмы поштучной выдачи иэделийдля предварительной 1 и окончательной 2сортировки к которым примыкают соответственно транспортеры предварительной 3 и окончательной 4 сортировки,На транспортере 3 размещены сигнализи, рующие элементы 5 - 11, сбрасыватео ли 12, шарнирно связанные с пневмоцилиндрами 13, По обе стороны транспортера 3 установлены стойки 14, образующиеемкости для сбора предварительно рас-сортированных иэделий. Сигнализирующие5 элементы объединены в блоки:1 блок - элементы 5 и 6, между к(торыми максимальное расстояние;11 блок - элементы 7 - 9 с уменьшающимися расстояниями между собой;1 блок -...

Номер патента: 1030055

Опубликовано: 23.07.1983

Авторы: Афанасьев, Макаров

МПК: B07C 5/14

Метки: бревен, поперечной, сортировки

...бревен, содержащем подающийтранспортер, примыкающие к нему вынос- .ные транспортеры, центрирующий узели накопители, центрируюший узел содержит сужающийся лоток с бортами и дни у 5шем, образованным подающим транспортером.На фиг. 1 показано предлагаемоеустройство (вид сбоку); на фиг, 2 показано устройство, вид спереди, сечениеА-А на фиг, 1,Устройство для поперечной сортировкибревен содержит подающий поперечныйтранспортер 1, пентрирующий узел, выполненный в виде сужающегося книзу35наклонного лотка 2 с боковыми бортами 3 и днищем 4, имеющим наклонныйпоперечный транспортер 5, а также примы 55 2каюших к боковым бортам 3 выносных поперечных транспортеров 6, расположенных на разных уровнях. В конце каждого выносного транспортера 6...

Номер патента: 1033237

Опубликовано: 07.08.1983

Авторы: Бахитов, Ханнанов, Хафизов, Юрзин

МПК: B07C 5/04

Метки: несферических, отделения, предметов, сферических

...предметов и приемные бункеры, расположенные по периферии дис ка, формирователь питающего потокавыполнен в виде по крайней мере двухкриволинейных направляющих, имеющихформу затухающей синусоиды, в облас"тй первого гребня которой установлен 40питающий бункер,На фиг. 1 изображено устройство,общий вид; на Лиг. 2 - то же, видсверху.Устройство содержит питающий бункер 1, расположенный над диском 2,имеющим возможность вращения вокругнаклонной оси. Над диском размещенформирователь 3 питающего потока ввиде по крайней лере двух криволинейных направляющих, имеющих формузатухающей синусоиды, гребки которойрасположены на все более увеличивающемся расстоянии от центра нращенияФ диска 2. Над диском установлен также криволинейный съемник 4...

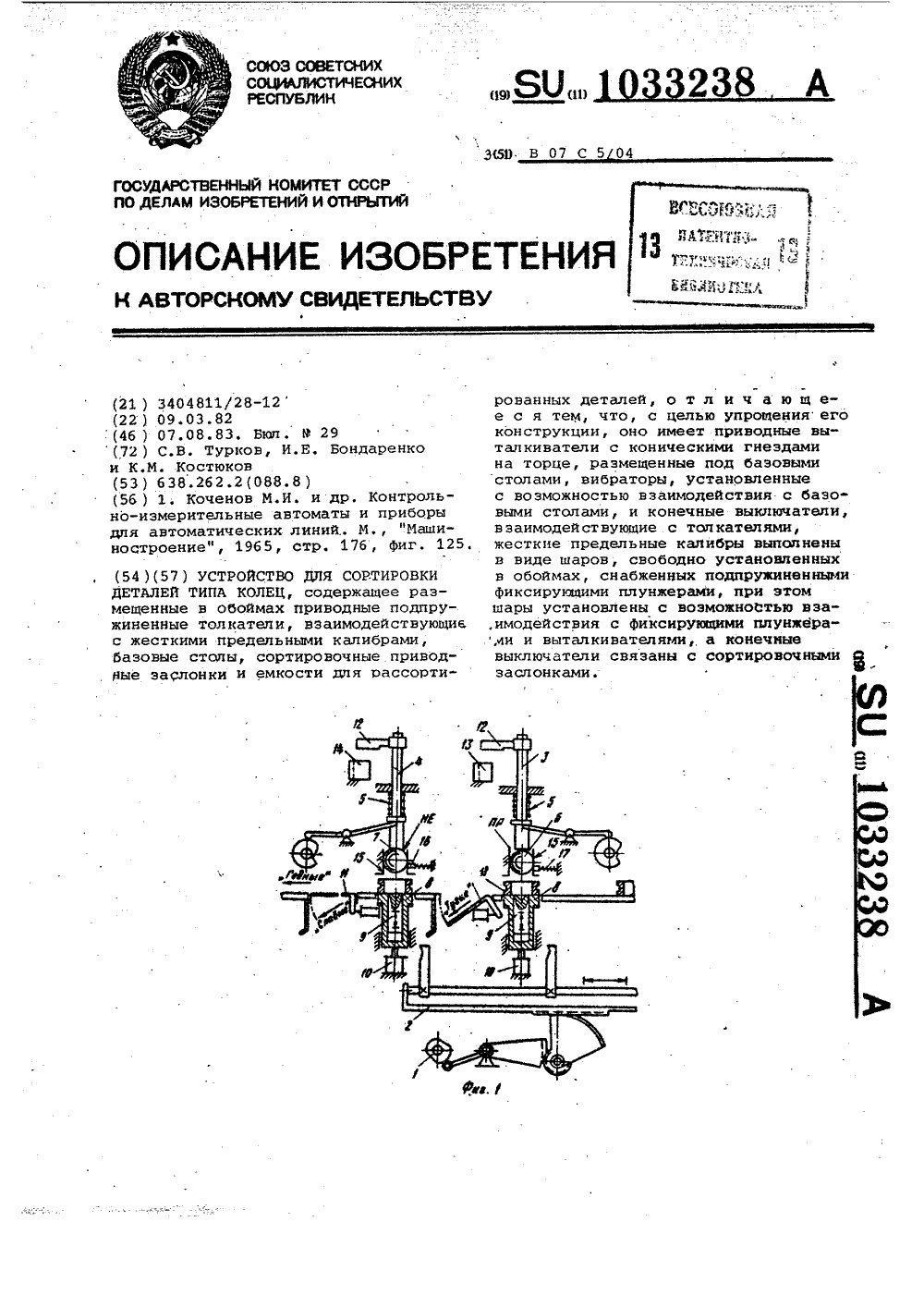

Номер патента: 1033238

Опубликовано: 07.08.1983

Авторы: Бондаренко, Костюков, Турков

МПК: B07C 5/04

Метки: колец, сортировки, типа

...с воэможностью взаимодействия с базовыми столами, и конечные выключатели, взаимодействующие с толкателями, жесткие предельные калибры выполнены в виде шаровсвободно установленных в обоймах,снабженных подпружиненными Фиксирующими плунжерами, при этом шары установлены с возможностью взаимодействия с Фиксирующими плунжерами ивыталкивателями, а конечные выключатели связаны с сортировочными засион.камн.На Фиг. 1 изображено устройство, 15общий вид; на Фиг. 2 - момент прохождения шара мимо Фиксирующего плунжера.Устройство содержит привод 1,транспортирующий механизм 2, топкатеОли 3 и 4, подпружиненные пружинами 5,проходной б и непроходной 7 шары,базовые столы 8, выталкиватели 9 сконическимй гнездами в торце, вибраторы 10 и сортировочные...

Номер патента: 1033239

Опубликовано: 07.08.1983

Авторы: Базаров, Досов, Свиридов, Таджиев, Янов

МПК: B07C 5/06

Метки: коконов, сортировки

...5 и б, Планки 4 и 5 выполнены спиралеобразными, а планки 6 - прямолинейной и распопожена радиально. Диск 1 расположен под углом к горизонтали Ы=б"-20 е.Ролики 2 и 3 приводятся во вращательное движение принудительно от привода и имеют встречное вращение, как показано стрелками на фиг. 1.Ролик 2 верхний) размещен на вершине наклона диска 1. Ролик 3 нижний) имеет воэможность отодвигаться от верхнего ролика 2 в том случае, когда кокон 7 больше, чем щель между роликами. Отодвигаемый ролик позволяет пропускать между роликами коконы только по одному, не раздавливая их, независимо от тсдщины кокона (диаметра). Нижний ролик 3 смещен в направлении вращения диска в пределах от0,2 до 2,0 среднего диаметра кокона,что обеспечивает предотвращение...

Номер патента: 1036403

Опубликовано: 23.08.1983

Автор: Вигриянов

МПК: B07C 5/06

Метки: автомат, сортировки

...стрелка разноплечего рычагавзаимодействует с сортировочными рыча-, 5 2гами и имеет треугольную форму поперечно 1 о сечения,Кроме того, оси разноплечих рычагов,выступ рычага и шарнир, соединяющийразнонлечие рычаги, размещень в однойплоскос ти.На фиг, 1 изображен автомат, общийвид; на фиг, 2 - вид сверху на устройство; на фиг, 3 - вид на автомат со стороны сортирующих рычагов.Автомат состои-. из корпуса 1 и сбалансированных двуплечих рычагов 2 и 3.На рычаге 2 установлен выступ 4, а самрычаг 2 установлен на оси 5 и связанс рычагом 3 посредством безлюфтовогоустройства связи 6 (показано условно).Рычаг 3 установлен на оси 7 и на концеего прикреплена стрелка 8 имеющая всечении треугольную форму, Привод автомата (не изображен) вращает...

Номер патента: 1037970

Опубликовано: 30.08.1983

Авторы: Арсланов, Бокшицкий, Ходилин

МПК: B07C 5/08

Метки: диаметру, наружному, сортировки

...и бункер 11 для годных дета. -лей,Устройство содержит также двапоследовательно установленнвх калибрующих шаблона 12 и 13, над которыми расположены два толкателя 14и 15, связанные посредством рычага16 с приводом 17. С шаблонами 12 и13 соединены соответствующие механизмы встряхивания деталей, каждыйиз которых включает в себя подпружиненный шток 18, расположенный вгильзе 19, который через держатель20 и рычаг 21 связан с пневмоэлектрическим приводом 22.На направляющей 7 расположенаподвижная приводная каретка 23, совер.шающая возвратно-поступательное пе-ремещение от шатунно-кривошипногомеханизма,2./На каретке 23 неподвижно закреплен упор 24, предназначенный длясбрасывания бракованных деталей, ана осях 25 в двух параллельных...

Номер патента: 1037971

Опубликовано: 30.08.1983

Авторы: Гулин, Дроздов, Золотарев, Кузнецов, Лилеев, Литвинцев, Локинский, Матвеев, Ташкер

МПК: B07C 5/342

Метки: ископаемых, обогащения, полезных

...в виде транспортера 1, электронно-измерительный блок 2, соединенный с разделяющим механизмом Л, 65 камеру 4 осмотра с крышкой 5, внутренняя поверхность которых имеет покрытие из материала с высоким коэфФициентом поглощения света, например черного цвета. Камера 4 осмотра имеет входное отверстие б, На одной из боковых стенок камеры осмотра расположена сменная фоновая пластиНа 7, а на противоположной Фотодатчик 8, поле зрения которого сфокусировано на пластину 7. На боковой стенке 9 камеры осмотра под фоновой пластиной 7 жестко закреплен экран 10, имеющий белое или зеркальное покрытие. В торцах камеры осмотра и на стенке, на которой расположена фоновая пластина 7 и экран 10, установлены соответственно источники 11 и 12 освещения с...

Номер патента: 1037972

Опубликовано: 30.08.1983

Авторы: Ковальчук, Койло, Назаров, Пейков

МПК: B07C 5/344

Метки: автомат, гнезд, разъемов, сортировки, штепсельных

...4, с размещенным под ними групповым ориентатором 5 гнезд, заслонками 6-8 управления, расположенными между дисками-накопителями 3 и 4. На станине 1 также установлено спутниковое транспортное устройство с кассетами-спутниками 9, выполненными с ячейками для размещения контролируемых деталей, имеются пневмоцилиндры 10-13, тренировочное устройство 14, датчики 15 и 16 контроля, снабженные измерительными штырями 1/, размещенными на штоках 18, взаимодействующих с упругими регулируемыми элементами 19 типа пружин. Имеются приемники для слабых, тугих и годных гнезд 20 и система управления с командоаппаратом 21.На каждой позиции датчиков 15 и 16 установлены приводные шибера 22 с отверстиями,вмонтированные в направ,ляющие 23 транспортного...

Номер патента: 1039589

Опубликовано: 07.09.1983

Авторы: Каминский, Лившиц, Столкина, Шварц

МПК: B07C 5/04

Метки: автоматизированная, колесных, комплектования, линия, пар

...изобретения - упрощение конструкции.Указанная цель достигается тем,что в автоматизированной линии длякомплектования колесных пар, содержащей транспортный шаговый орган столкателями, сортировочное устройстнои позицию контроля, сортировочноеустройство выполнено н виде связанных с позицией контроля и размещенных вдоль транспортного органа подьемников по числу групп сортировки,каждый иэ которых состоит иэ порта- ЗОла с направляющими и каретки с захна"тами для колесных пар, при этом расстояние между подъемниками кратнорасстоянию между соседними толкателями транспортного органа, 35На фиг, 1 изображена автоматизированная линия для комплектования,колесных пар, общий вид; на фиг, 2разрез А-А на фиг. 1,т 1 нтоматиэированная линия для...

Номер патента: 1039590

Опубликовано: 07.09.1983

Авторы: Волков, Евграфова, Кравец, Курганов

МПК: B07C 5/34

Метки: исполнительный, механизм, сортирующих, устройств

...одного конца на неподвижнойопоре посредстном шарнира, электромагнит, тягу, связывающую якорь электромагнита с шибером, и упругий элемент, вознращающий рабочий орган висходное состояние 2 , ЗоОднако этот исполнительный механизм оличается малым быстродействием,не превышающим 15 Гц, а также с:оздаетзначительный шум и запыленность окружающей среды, 35Цель изобретения - снижение уроэня шума и повышения быстродейстнияисполнительного механизма,Поставленная цель достигается тем,что исполнительный механизм для сортирующих устройств, содержащий электромагнит и наклонную плоскость, снабжен щеткой, выполненной в виде нитейиз магнитомягкого материала, а наклонная плоскость выполнена из нема:-.нитного материала. На фи .1 изображен...

Номер патента: 1039591

Опубликовано: 07.09.1983

Авторы: Ассанович, Белло, Каган, Колюбакин, Коновалов, Левитин, Тюгай

МПК: B07C 5/342

Метки: автоматической, кускового, минерального, сортировки, сырья

...тем, что устройство снабжено эаркалами, установленными по краям строки развертки лучейот многогранника эа зоной контроля 35с наклоном к плоскости, проходящейчерез ось вращения многогранника, ицентр зоны осмотра, под углом Ызпределяемьхм иэ соотношения40 где Н - расстояние от центра зеркаладо плоскости, проходящей через ось вращения мнсгогранника и центр зоны осмстра,;М - расстояние от центра зеркаладо центра зоны контроля,Ь - расстояние от центра зеркаладо поверхности обращенной к 50нему грани зеркального многогранника,Устройство снабжено также диафрагмой с двумя отверстиями, установленную перед детекхором. )5На фиг. 1 изображена схема устройства для автоматической сортировкикускового минерального сырья; нафиг. 2 - оптическая...

Номер патента: 1042821

Опубликовано: 23.09.1983

Авторы: Соболев, Трофимов

МПК: B07C 5/06

Метки: сортировочное

...опорах 5 и 6 на общем рамном основании 7, На рамном основании в зоне конвейеров 1 и 2 установлены прижимные механизмы 8 и 9, .каждый из которых состоит из стоек, в которых смонтированы оси 10 и 11. На каждой из осей шарнирно установлена пара двуплечих рычагов 12, горизонтальные плечи которых несут прижимные ролики 13, а вертикальные плечи соединены шарнирно между собой тягами 14. На стойках подающего конвейера смонтированы два гидроцилиндра 15, связанные шарнирно с вертикальными плечами рычагов 12 и управляемые от гидрораспределителя 16. На рамном основании 7 в зоне подающего конвейера установлены две стойки 17, в которых установлена ось 18 На оси шарнирно установлены флажок 19, жестко соединенный с сектором 20, и стержень 21,...

Номер патента: 1042822

Опубликовано: 23.09.1983

Авторы: Именитов, Рогов, Рыбежский, Смушкович

МПК: B07C 5/32

Метки: весу, предметов, сортировки

...усиливается усилителем 14 и по 5 ступает на вход схемы определения отклонения веса блока 15. При измерении эталона цепь отрицательной об" ратной связи замкнута контактом 23 блока 16. При этом блок 15 работает 10 в режиме слежения за входным сигналом, На конденсаторе 24 устанав" ливается потенциал, равный входному сигналу, т.е, сигналу эталонного ве" са, а сигнал на выходе блока 15 отсутствует.устройство также содержит усилители 25 и 26, при этом весовые эталоны И укреплены на двуплечих . рычагах 8, на одних концах которых ,установлены ролики 9, кинематически связанные с упорами 10, другиеконцы двуплечих рычагов 8 через соответствующие силоизмерительные элементы 5 с закрепленными на них тензометрическими датчиками 6 механически соединены...

Номер патента: 1042823

Опубликовано: 23.09.1983

Авторы: Дружинина, Казарцев, Шкуратяный

МПК: B07C 5/344

Метки: автомат, сортировки

...расположенное меж" ду корпусом и плоскими пружинами концентрично фланцу поворотной трубки с возможностью регулировочного перемещения относительно корпуса при помощи размещенных на окружности кольца установочных. винтов. На фиг. 1 изображено распределительное устройство, вид в плане; на Фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на Фиг. -.1 ( поворотная трубка смещена ).Автомат для сортировки изделий содержит станину 1, кольцо 2 фиксации,плоские пружины 3 кольцо 4 с буртивинты 6, прижимные винты 7. Положение упорного кольца 4 регуОднако осевая ориентация поворот-ной труЬки в исходном положении, которое также является и одним из ее рабочих положений, зависит от упругости равномерно размещенных по окружности плоских...

Номер патента: 1045957

Опубликовано: 07.10.1983

Автор: Овсянников

МПК: B07C 5/14

Метки: древесины, сортировки

...вид Б на фиг. 2.Устройство для сортировки древесины 1, содержит смонтированные на основании 2 продольный цепной конвейер 3 с гладкими траверсами 4 и дополни-тельными траверсами 5, средство для определения диаметра 6, преимущественно круглого леса, приводные сбрасыватели 7, накопители 8 и систему управления сбрасывателями 9, состоящую из ручного пульта 10, упоров 11 и 12, захватов 13 и планок 14, установленных на основании 2 с возможностью возвратно-поступательного перемещения посредством противовеса 15, Каждый захват 13 выполнен в виде двуплечего рычага 16, закрепленного на оси 17 планки 14. Одно плечо рычага 16 имеет зацеп 18 для соответствующей траверсы 5 продольного цепного конвейера 3, а другое- щиток 19 для взаимодействия с крюком...

Номер патента: 1045958

Опубликовано: 07.10.1983

Авторы: Лукина, Тихонов, Шейфер

МПК: B07C 5/34

Метки: автоматической, листов, сортировки

...а выходы - с записывающими входа" ми первых разрядов соответствующих вспомогательных накопительных регистров, стирающие входы разрядов которых 1 О. подсоединенык выходам соответствую" щих номерам этих разрядов блоков совпадения, причем прямые оцходм последних разрядоо .вспомогательных регистров связаны со вторыми входами других вспомогательнмх элеглентов И, а первые входыгэтих элементов И:и. стирающие входи. последних разрядов вспомогательных,накопительных регистров подсоединены к выходу датчи" ка наличия листов в конце участка сопровождения.На чертеже приведена блок-схема устройства.Устройство для автоматической сортирооки листов содергчит исполнительный механизм, вспомогательные блоки накопительных регистров и эле" ментов И 1 на...

Номер патента: 1048496

Опубликовано: 15.10.1983

Авторы: Березовский, Карпович, Куделев

МПК: B07C 5/07, G07D 7/18

Метки: банкнот, сортировки

...20 поцачи 2, Из блока поцачи банкноты 24Наиболее близким по технической поштучно поцаются в бвнкнотопровоц 3,сущности к изобретению является устройст захватываются транспортирующими ленво цля сортировки и счета денежщлх би- тами 4 и 5 н перемешаются через бноклетов, сопержашее корпус, блок подачи, контроля 10 мимо осветителя 11 нбанкнотопровоп, включающий транспортиру 25. оптоэлектронного фотоприемника 12. Вюшие ленты со шкивами, кинемвтически процессе контроля билетов осуществляетсвязанными с приводом, блок контроля, ся измерение пропускания светового потопопключенный к блоку управления, блок ка. Изменение светового потоке преобрвсортировки, включакхпий магниты, упрввля- зуется фотоприемником 12 в электрнчесюший элемент и...

Номер патента: 1049124

Опубликовано: 23.10.1983

Авторы: Гудков, Егерев, Заботин, Мосолов, Пугачев, Розенгауз, Тихонов

МПК: B07C 3/00

Метки: плоских, предметов, сортировки

...параллельными плоскостями тянущих цепей и, по меньшей мере один дополнительный ряд средств для передачи плоских предметов из карманов в накопители, а транспортно-распределительное устройство имеет горизонтальные направляющие оси, смонтированные на тянущихцепях, и средство лля перемещения карми.нов, при этом карманы смонтированы на направляющих осях с воэможностью перемещения влоль осей.Кроме того кажлое срелство передачиплоских предметов состоит иэ двух кинематически связанных с тянущими вертикально.замкнутыми цепями роликов с пласт и.нчатыми захватами; расположенными по касательной к образующей поверхности ро.10 ликаНа фиг, 1 изображена предлагаемая машина, общий вид", на фиг. 2 - вид А на фиг. 1; на фиг, 3 - вид Б на фиг. 1; на фиг,...

Номер патента: 1055548

Опубликовано: 23.11.1983

Авторы: Кириченко, Матвиенко, Соболев

МПК: B07C 5/06

Метки: варианты, диаметру, его, сортировки

...с возможностью вращения, блок приемных лотков, размещенный под сортировочнымиваликами, и привод. 8 известном устройстве детали устанавливаются в плоскости, поперечной осям сортировочных ва"ликов, что обеспечивает их обкатку надкалибровочным зазором по окружностям,диаметр которых равен контролируемомунаружному диаметру, .и выбраковку де"талей с Дефектами, уменьшающими, контролируемый диаметр указанных окружностей хотя бы в одном сечении детали 1,Недостатком известного устройстваявляется невозможность отбраковки деталей с дефектами, не уменьшающимиконтролируемый диаметр, например, расположенными под углом к оси детали.Цель изобретения - повышение качества сортировки деталей.Указанная цель достигается тем, чтов устройстве для...

Номер патента: 1057127

Опубликовано: 30.11.1983

Автор: Яцкевич

МПК: B07C 5/06

Метки: сортировки, шаров

...фиг. 1; на фиг, 3 - разрез Б - Б на фиг,. 1.Устройство для сортировки шаров, преимущественно из стекла, содержит загрузочный вибрацио нный лоток 1, образующие калибровочную щель 2 рабочие органы, приводной транспортировочный шнек 3, размешейный у щели 2, средство 4 для отвода годных шаров, состоящее из направляющих отбойников 5 и наклонных выпускных лотков 6, бункер для отходов 7, размещенный под транспортировочным шнеком 3 приводной цилиндрический барабан 8 с закрепленными на его торцах кулачками 9 и дополнительную калибровочную щель 10. Загрузочный вибрационный лоток 1 имеет днище 11, которое имеет контактные подпружиненные ролики 12 и установлено на осйовании 13 с возможностью возвратно- поступательного перемещения при взаимодействии...

Номер патента: 1063485

Опубликовано: 30.12.1983

Авторы: Егоров, Николенко

МПК: B07C 5/06

Метки: дискообразных, заготовок, сортировки

...внутри бункера кронштейнс размещенным на нем клиновиднымотсекателем, расположенным надпериферией транспортирующегодиска и сортировочной щелью так,что расстояние между отсекателеми сортировочной щелью больше высоты годных заготовок, но меньшевысоты дефектных заготовок.На фиг,1 изображено устройствообщий вид; на фиг.2 - вид А нафиг. 1,Устройство состоит иэ рамы 1,на которой в подшипниках 2 установлен наклонный вал 3 со шкивом 4На наклонном валу 3 смонтированбункер 5, содержащий транспортирующий диск 6 с пазами на периферии,сортировочный диск 7, в верхнейчасти которого есть сортировочная1 щель .8, по обеим сторонам которойприкреплены дугообразные планки -нижняя 9 и верхняя 10, В верхнейчасти сортировочного диска 7 выполнено...
