B07C — Сортировка почтовых отправлений и документации; сортировка штучных изделий или материалов, хранимых навалом, которые можно сортировать как отдельные предметы, например путем отбора

Номер патента: 1724392

Опубликовано: 07.04.1992

Авторы: Бредихин, Булкин, Оксенгойт, Старчик, Шевелев

МПК: B07C 5/34

Метки: кусковых, радиометрического, разделения

...8 соответствующего исполнительного механизма. За конвейером 1 (в технологической последовательности) установлена планшайба 14 с вертикальной осью О вращения, связанная с приводом 15 через конический редуктор 16. На планшайбе 14 закреплены карманы 17 (в частном случае шесть), днище 18 каждого из которых в диаметральной плоскости наклонено от оси 01 вращения планшайбы 14 к ее периферии под углом а, большим угла естественного откоса, а наружная стенка 19 кармана 17 выполнена по цилиндрической поверхности, ось которой совпадает с 15 20 25 30 35 40 45 50 55 осью 01 вращения планшайбы 14, и соединена с боковыми стенками 20 через цапфы 21, Наружная стенка 19 кармана 17 выполнена с противовесом 22, предназначенным для надежного закрывания...

Номер патента: 1726063

Опубликовано: 15.04.1992

Автор: Суровцев

МПК: B07C 5/16

Метки: корнеклубнеплодов, сортировки

...Во время работы устройством 17 поштучно подают предметы в лоток 1 и удерживают в нем во время взвешивания клапаном 2, За счет тяжести клубня пружина 15 сжимается, ось стержня 3 скользит вниз в подшипниках 4 и передает усилие через кронштейн 9 эа счет навивки на стержне, поворачивая его вместе с лотком 1 на угол а, пропорциональный величине вертикального перемещения стержня 3 и сжатия пружины 15,Тяга 10 удерживается около блока за счет поворота кронштейна 9 в подшипнике 8 и сохраняет натянутое состояние за счет ее подтягивания демпферной пружиной 12 к стойке 13, После взвешивания лоток 1 фиксируют, клапан 2 открывают и клубень по лотку 1 подают на транспортер 18 или в тару, напротив которой остановился лоток 1, Затем лоток расфиксируют,...

Номер патента: 1727937

Опубликовано: 23.04.1992

Автор: Дахно

МПК: B07C 5/08

Метки: автомат, герконов, линейным, размерам, сортировки

...сигналов на ЭВМ. Число плоских пружин 19 и число гнезд в транспортирующем приводном диске 17 соответственно равно передаточному числу понижающей зубчатой передачи двухступенчатого соосного зубчатого механизма. Длина каждой плоской пружины 19 из условия обеспечения поворота измерительных призм 11 и 13 на 180 определяется завигбсимостью: 1= 1,5 . Удаление проконтролированного геркона с подвижных измерительных призм 13 и 11 в момент нахождения последних в крайнем нижнем положении осуществляется за счет использования накопленной кинетической энергии плоской пружины 19 при освобождении свободного ее.конца от контакта с ограничителем 4. Мотор-редуктор 7 приводит в движение вал 24, на котором жестко закреплены зубчатое колесо 8 и...

Номер патента: 1729617

Опубликовано: 30.04.1992

Авторы: Костылев, Мясников, Тихомиров, Широков

МПК: B07C 5/04

Метки: контрольно-сортировочное, формы, цилиндрической

...каретки. Расстояние от датчиков 10 положения до соленоидов 11 выбирается в соответствии со скоростью движения каретки,Контрольно-сортировочное устройство работает следующим образом,Детали 2, предназначенные для контроля при возвратно-поступательном движении каретки 6, поступают (фиг, 1) из накопителя 1 в калиброванные пазы 7 (проходные калибры). Если деталь годная, то она провалится через калибр 7 каретки и застрянет в калиброванном пазе 5 основания 3, При движении каретки 6 ее планки 9 вытолкнут деталь в пазы 4 и по лоткам - в тару с годными деталями. Если размер (диаметр) детали цилиндрической формы меньше наименьшего предельного размера, то она 5 10 15 20 25 30 35 40 45 50 свободно проваливается в паз 5 и направляется в...

Номер патента: 1729618

Опубликовано: 30.04.1992

Автор: Киляков

МПК: B07C 5/14

Метки: лесоматериалов, сортировкой

...возбуждается и включает блок25 11 включения первого исполнительного механизма. Лесоматериал попадает в первыйнакопитель, т,е. в предназначенное ему место.Если при том же коде данный лесомате 30 риал длинный, то к моменту импульсногосрабатывания блока 5 элемент ИЛИ 10 неможет быть возбужден, поскольку второйпутевой датчик погашен данным лесоматериалом. Блок 8 погашен сигналом с выхода35 генератора 9 в момент, когда предыдущийлесоматериал проходил мимо второго путевого датчика, Следовательно, не может возбудиться дешифратор 3 первогонакопителя, и длинный лесоматериал про 40 ходит дальше.Поскольку задатчик фиксирующийся, тона очередных лесоматериалах, идущих последовательно друг за другом в первый ичетвертый накопители,...

Номер патента: 1729619

Опубликовано: 30.04.1992

Авторы: Бабкин, Богданов, Радичкин, Сапрыкин, Цаллагов

МПК: B07C 5/34

Метки: укладки

...устройстве его кинематическая схема такова.От мотор-редуктора (не показан) посредством цепной передачи 22 вращение передается бункеру 2, на котором зафиксированы зубчатые колеса 23 и 24. Зубчатое колесо 23 посредством внешнего зацепления с каждой шестерней 25 приводит во вращение все приемники 12. Зубчатое колесо 24 за счет внутреннего зацепления с зубчатым колесом 26 приводит во вращение стол 1, Параметры привода подобраны таким образом, что обеспечивается более быстрое вращение приемников 12 по отношению к скорости вращения стола 1. Это необходимо для облегчения наполнения приемников 12 изделиями 3.Устройство работает следующим образом.Изделия 3 загружают во вращающийся бункер 2 навалом. Вращающиеся лепестки 10 способствуют...

Номер патента: 1729620

Опубликовано: 30.04.1992

Авторы: Ежов, Исаков, Милохин, Плеханов, Шепелев

МПК: B03B 13/06, B07C 5/342

Метки: руды, сепарации

...перед пневмоклапаном, осуществляет индивидуальную задержку сигнала отсечки для каждого рудного куска, причем время задержки соответствует реальному времени перемещения кусков от эоны анализа до зоны разделения. ДНК, установленный перед зоной анализа, формирует начальный фронт задержки, а ДНК, установленный перед пневмоклапаном, - ее конечный фронт. Дополнительные электронные блоки в схеме обработки информации формируют и запоминают индивидуальные временные интервалы и коммутируют по сигналам ДНК входы и выходы соответствующих ячеек памяти, выполненных на ЙЯ-триггерах,На чертеже представлена структурная схема устройства для сепарации руды, содержащего комплекс узлов и блоков.Узел 1 подачи руды осуществляет поштучную подачу кусков 2...

Номер патента: 1731592

Опубликовано: 07.05.1992

Авторы: Апрелев, Братченко, Пузаков, Сыроватский

МПК: B07C 5/04, B23Q 41/02

...штоки 17 жестко связаны сползунами 18, управляемыми неподвижнымпазовым кулачком 19. Устройства для хранения и выдачи эталонов выполнены в видеползунов 20 с пружинами 21 и держателями22 эталонов 23. Каждый ползун 20 снабженприводом осевого перемещения 24, который может быть выполнен в виде электромагнита, на сердечнике которого закрепленрычаг 25.Устройство работает следующим образом,Изделия 4 конвейером 2 переносятся к 35контрольным станциям 9. Центрирующийшток 17 контактирует с изделиями 4, а подвижная втулка 11 опускает измерительную головку 12. Измерительная головка 12 определяет длину изделия 4.Для периодической проверки контрольных станций 9 ползун 20 выдвигается, перенося эталон 23 на позицию измерения, Измерительная головка...

Номер патента: 1733123

Опубликовано: 15.05.1992

Авторы: Гончаров, Иванов, Кравец, Сухоруков, Ус

МПК: B07C 5/04

Метки: размерам, сортировки

...Под действием силы тяжести сортируемые иэделия (яблоки) последовательно проходят все уровни сортировочного средства устройства для сортировки. При этом в зоне конвейера отсортировываются предметы, размеры которых соответствуют зазору а между сортировочными. щелями, в зоне И - размер которых соответствует зазору б, в зоне И -20 25 30 35 40 50 55 зазору в. Предметы, которые после прохождения зон 1, 11 и И 1 остались на планкахконвейера, поступают на лотки 20,Устройство работает следующим образом.Крутящий момент от ведущей шестерни3 через цепь 14 привода передается на ведомую шестерню 10, а также ведомую шестерню 7. Шестерни 7, 8 жестко закрепленына валу 9, поэтому крутящий момент с ведамой шестерни 7 через шестерню 8 передается на...

Номер патента: 1734880

Опубликовано: 23.05.1992

Автор: Соловьев

МПК: B07C 5/06

Метки: заклепок, сортировки

...и наклонена в противоположную сторону. Размер б (фиг. 5), обеспечиваемый дополнительной фаской1734880 50 13, соответствует буртику бракованных, меньших по диаметру головки, заклепок, Выдача годных заклепок осуществляется в направляющие 14 фиг, 1).Устройство оаботает следующим образом,Заклепки по направляющим 4 под собственной массой скользят вниз до диска 5, Диск, зращаемый шкивом 9, захватывает упорами 6 заклепки и поднимает их поштучно вверх из направляющих 4, При дальнейшем повороте диска 5 короткие заклепки, а также заклепки с меньшей головкой ложатся на наклонну о поверхность 10 и беспрепятственно скатываются по пластине 2 корпуса 1 в тару для брака. Иэделия с головкой больших размеров благодаря вертикальной ограничительной...

Номер патента: 1734881

Опубликовано: 23.05.1992

Авторы: Аннов, Волков, Карпенко

МПК: B07C 5/342

Метки: потока, прозрачности, сырьевого

...которого Я = жб /4. На фиг, 1 форма экраниругющих зерен сырьевого потока принята сферической, а их крупность (диаметр) колеблется от нижней границы крупности сырьевого потока с диаметром зерен О до верхней границы крупности с диаметром зерен Ов.Для достижения высокой точности определения прозрачности сырьевого потока необходимо определять величину пороговой интенсивности А только в зависимости от средневзвешенного по удельной поверх 15 20 25 30 35 40 45 ности размера зерна сырьевого потока О. Этот показатель из всех известных показателей наиболее точно учитывает не только весовые выходы узких фракций крупности зерен сырьевого потока, но и долевой вклад каждой узкой фракции крупности зерен сырьевого потока, вложенный в заполнение зоны...

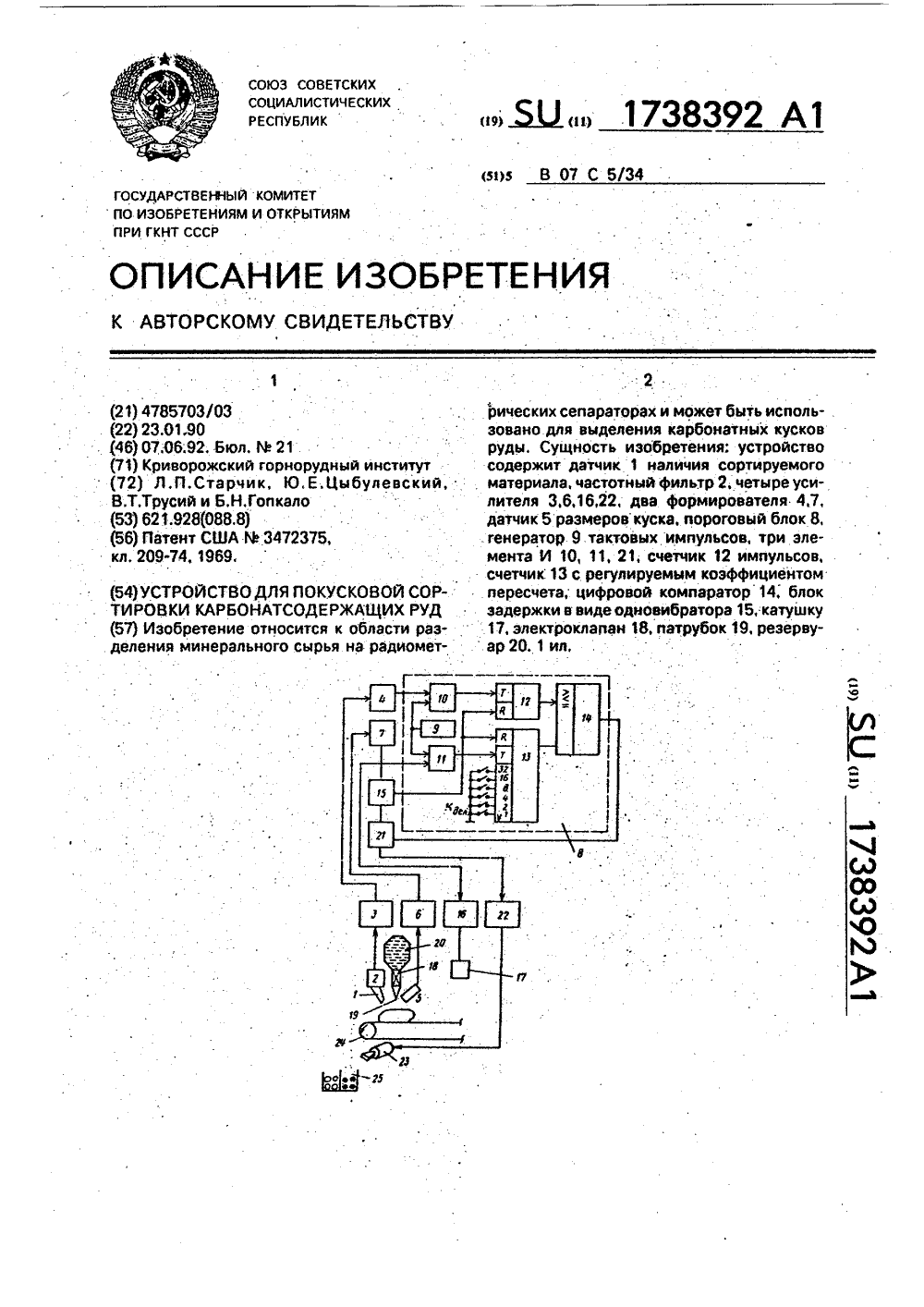

Номер патента: 1738392

Опубликовано: 07.06.1992

Авторы: Гопкало, Старчик, Трусий, Цыбулевский

МПК: B07C 5/34

Метки: карбонатсодержащих, покусковой, руд, сортировки

...третьего элемента И 21,первый вход которого подсоединен к первому выходу одновибратора 15, а выход черезтретий усилитель 22 - к исполнительномумеханизму 23. 20Кроме того, выход второго формирователя 7 подсоединен к входу одновибратора15 и входу четвертого усилителя 16, выходкоторого соединен с катушкой 17 электроклапана 18, установленного на патрубке 19 25резервуара 20. Второй выход одновибратора 15 подсоединен к третьему входу порого- .вого блока 8, соединенному с обнуляющимивходами счетчиков 12 и 13 импульсов,Микрофон 1 обладает узконаправленной характеристикой, Датчик 5 размеров куска состоит из фоторезистора фС-Кб,который имеет в центре отверстие для прохождения света от установленного за нимисточника. При прохождении куска свет...

Номер патента: 1743642

Опубликовано: 30.06.1992

Авторы: Волков, Крапивский, Светлов

МПК: B03B 13/02, B07C 5/346

Метки: рентгенорадиометрической, руды, сепарации

...для рентгеновского излучения,причем высота призмьь составляет 0,020,05, а ширина первой грани - 0,1-0,2 ширины ленты транспортера.При такой конструкции коллиматоров 50зона 14 облучения (фиг. 1) представляет собой равнобочную трапецию, малое основание которой совпадает с краем лентытранспортера под источником, а большое -под детектором, Аналогично с помощью 55коллиматора 4 формируется эона 15 отбораизлучения, которая также представляет собой равнобочную трапецию, малое основа- .ние которой совпадет с краем лентыанспортера под детектором, а большое -под источником. В результате коллиматорами источника и детектора формируется зона 16 обзора, ширина которой в середине ленты транспортера составляет 2 д, а у краев - б, т.е. в 2 раза меньше....

Номер патента: 1743653

Опубликовано: 30.06.1992

Авторы: Груздков, Кузнецов, Рыбкин, Сехин, Фролов

МПК: B07C 5/344

Метки: сортировки, ферромагнитных

...вычитание сигнала, поступающего через дифференцирующую цепочку из сигнала от измерительной катушки.Сравнительный анализ с известным устройством показывает, что предлагаемое устройство отличается наличием дополнительного элемента - детектора обнаружения и дополнительной связи - цепи. содержащей интегрирующую цепочку, соединяющую вход интегратора с общей точкой детектора обнаружения и катушкой намагничивания.Нэ чертеже представлена блок-схема предлагаемого устройства.Устройство содержит трубопровод 1, на котором находится намагничивающая катушка 2 и измерительная катушка 4. Измерительная катушка соединена с. входом интегросумматора 6, образующего с усилителем 7, измерительным узлом 8, пороговыми элементами 9 и исполнительными...

Номер патента: 1743654

Опубликовано: 30.06.1992

Авторы: Агафонцев, Воробьев, Гершзон, Голубев, Груздев, Гручин, Мордвин, Самбурский

МПК: B07C 5/344

Метки: автомат, гнезд, разъемов, сортировки, штепсельных

...измерения величины усилия расчленения эталонного штыря с исследуемым гнездом используются высокоточные электронные весы, снабженные блоком измерения величины усилия с блоком визуальной индикации контроля, и блоком формирования информационных сигналов, т.е. устройством сопряжения электронных весов с системой управления роботом.Суммарная погрешность измерения определяется собственной погрешностью 5 10 15 20 25 30 35 электронных весов, составляющей й 0,002кг, погрешностью блока формирования информационных сигналов и погрешностьюблока измерения величины усилия расчленения эталонного штыря с исследуемымгнездом.Малая погрешность измерения электронных весов обеспечивается применениемдля измерения виброчастотного датчикавместо пружин,...

Номер патента: 1747201

Опубликовано: 15.07.1992

Авторы: Жидков, Карачев, Ломовцев, Плеханов, Погудин

МПК: B07C 3/20

Метки: комплектов, корреспонденции, набора, печатной

...вид вОднако при сборе комбинаций печат- плане.ной корреспонденции захватным ножом, По периметру бесконечного транспорукрепленным на цепном транспортере, не: тера 1 фиг. 1) на спицах установлены равнообеспечивается надежное его удержание 20 удаленные друг от друга приемныепри транспортировании и извлечении из плоскости 2, дно которых выполнено из двухприемной полки захватным ножом с имею- подпружиненных пластин 3, а на боковойщимися уже на нем экземплярами печатной. стенке расположен подпружиненно на оси. корреспонденции. захватный нож 4, жестко соединенный, вПри повышенныхскоростяхкомплекта свою очередь, с шестерней 5. Последняяции сепараторные устройства не обеспечи- взаимодействует с подпружиненной рейвают бесперебойную...

Номер патента: 1747203

Опубликовано: 15.07.1992

Авторы: Дубов, Сапегин, Чагин

МПК: B07C 5/04

Метки: контрольно-сортировочное

...наползуне с возможностью качания в плоскости расположения ловителей, при этом на нижних торцах ловителей выполнены конические гнезда для взаимодействия со штырями цепного конвейера,На фиг, 1 изображено устройство, общий вид; на фиг, 2 - сечение А-А на фиг, 1;на фиг. 3 - сечение Б-Б на фиг. 2; на фи;. 4и 5 - устройство в момент контроля комплекта элементов при отсутствии одного из элементов в контролируемом изделии; нафиг. 6 и 7 - устройство в момент контроляпри наличии комплекта элементов.Устройство выполнено в виде корпуса 1, установленного в ползуне 2 с возможностью перемещения вдоль оси ползуна 2 исвязанного с ним посредством пружины 38 корпусе 1 размещены ловители 4 штырей 5 цепного конвейера 6, установленные с...

Номер патента: 1750747

Опубликовано: 30.07.1992

Авторы: Селихов, Соколов

МПК: B07C 3/20

Метки: вложенных, газет, другую, одна, разделения

...вподшипниковой опоре 23 посредствомзвездочки 24, Присосы 18 через гибкий вакуум-провод 25 подсоединяются к вакуум. ному насосу или вентилятору,Кроме этого, в указанное устройствовходят рассекатель 25 ножевого типа и прижим 26. Рассекатель закреплен на валу 27,который может вращаться в подшипниковой опоре 28, получая привод через звездочку 29,На рассекателе закреплен ползун 30,который может свободно скользить вдольполэуна 25, Ползун контактирует с неподвижным кулачком 31, к которому поджимается пружиной 32.Прижим 26 представляет собой шарнирно закрепленную лапку, которая с помощью пружины 33 поджимается к толкателю 34, а тот, в свою очередь, к кулачку 35. Кулачок 35 закреплен на валу 36, который может свободно вращаться в подшипниковой...

Номер патента: 1750748

Опубликовано: 30.07.1992

Авторы: Жидков, Кугультинов, Осьмак, Черезов

МПК: B07C 3/20

Метки: выдачи, комплектования, корреспонденции, печатной, поштучной, транспортировки

...ленте 35 за счет вакуумного разрежения через отверстие 36 в бесконечной ленте 35. Отведение прижимных планок 49 позволяет начать транспортирование газеты в сторону ячейки 4, расположенной на поворотном столе 1, Датчик 19 контролирует выход газеты из магазина 6, а датчик 20 контролирует окончание процесса "выброса" газеты в ячейку 4 поворотного стола 1.Более подробно эти приемы способа 5 10 15 202530 35 друг от друга по передней части и удержанию нижележащего экземпляра в стопе, Настройка и отработка механизмов сепарации и подачи осуществляется заранее. Одним из средств настройки является пластина 40, имеющая возможность фиксированного изменения местоположения относительно камеры ЗЗ в вертикальном и горизонтальном направлениях, например,...

Номер патента: 1755955

Опубликовано: 23.08.1992

Авторы: Гудков, Денисов

МПК: B07C 3/06

Метки: каретка, письмосортировочной

...стенке 2, подпружиненный пружиной кручения 7, установлен прижимной узел, выполненный в виде закрепленного на одном конце оси 8 рычага 9, на конце которого установлен прижимной ролик 10, причем ось 8 установлена на наружной части стенки 2 с возможностью поворота при взаимодействии с путевым упором 4, а на втором конце оси 8 жестко закреплен рычаг 11. Стенка 1 имеет отгиб 12 и дополнительный отгиб 13. Стенка 2 имеет отгиб 14, В стенках 1,2 выполнены окошки 15, 16 для захода роликов 6, 7 соответственно. На позиции выброса под каретками установлена ограничивающая пластина 17.Для осуществления кинематической связи между приводным роликом 6 закрепленным на оси 18 с упором 5 на позиции выгрузки, в каретке предусмотрен узел, содержащий зубчатое...

Номер патента: 1755956

Опубликовано: 23.08.1992

Автор: Яровой

МПК: B07C 5/04

Метки: контрольно-сортировочная, станция

...и "существенныее отличия".На чертеже изображена схема, поясняющая устройство и принцип действия контрольно-сортировочной станции,Контрольно-сортировочная станция содержит опорную линейку 1, преднаэначенную для удержания контролируемой детали 2 при перемещении ее с предыдущей измерительной позиции по плоскости 3 на данмой детали 2 по плоскости 4 на последующую измерительную позицию, Плоскость 4 занижена по отношению к плоскости 3 на величину, не меньшую, чем величина инспекционного (пробного) перемещения контролируемой детали 2 относительно калибра, Калибр состоит иэ 2-х полуколец 5 и 6, которые в сведенном положении образуют проходной калибр, а при разведении их по направлениям, указанным стрелками, позволяют беспрепятственно...

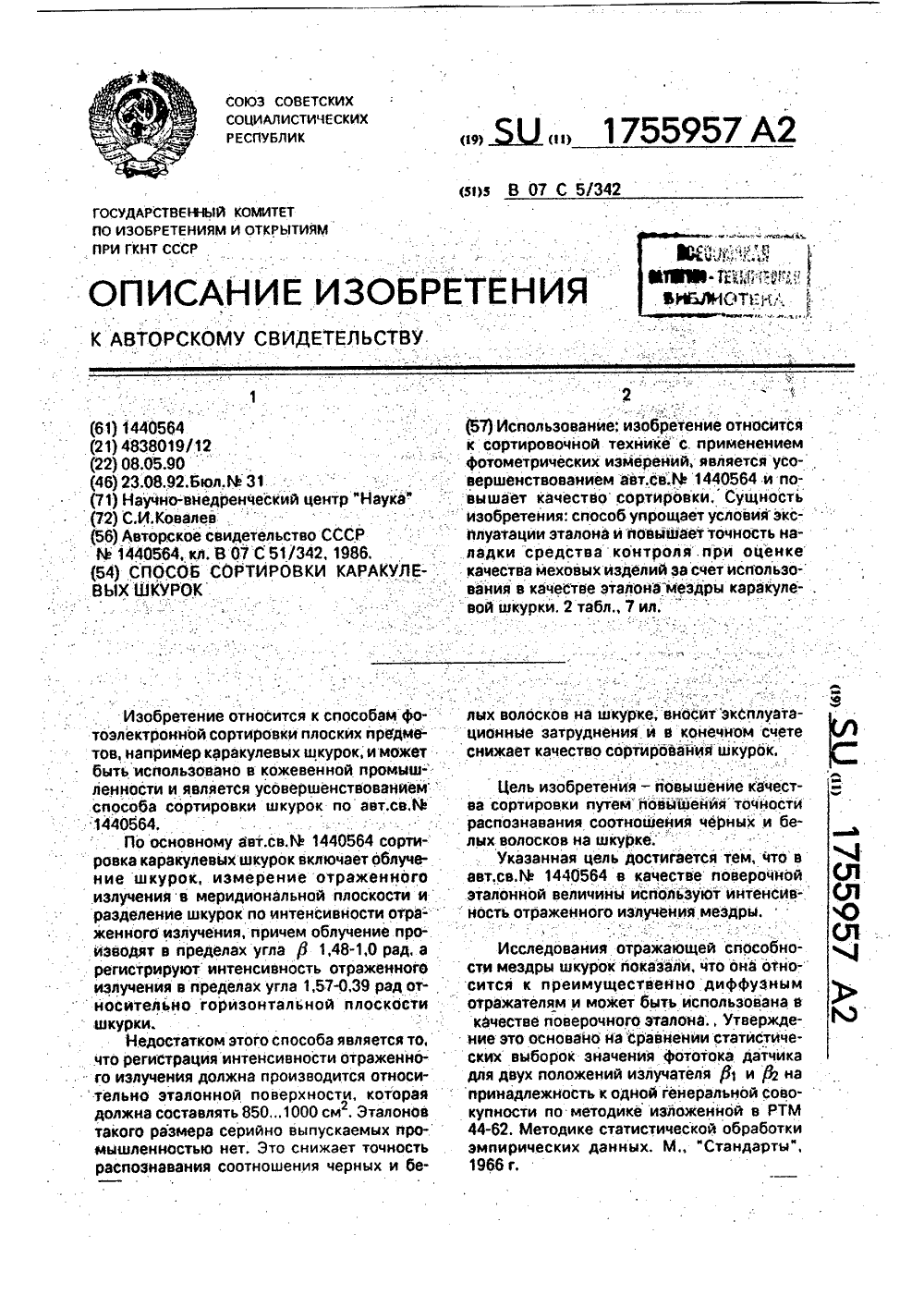

Номер патента: 1755957

Опубликовано: 23.08.1992

Автор: Ковалев

МПК: B07C 5/342

Метки: каракулевых, сортировки, шкурок

...в виде полуцилиндра. Источник 4 направленного светового излучения закреплен на скобе 5, йодвижной вдоль щели 6. Последняя вырезана вдоль образующей полуцилиндра 3 в пределах 90 о от горизонтальной плоскости. Щель 6 закрывается гофрированной шторкой 7, состоящей иэ двух половин. Шторки 7 закреплены на свободных сторонах скобы 5 и корпусе фотометрической камеры 3 соединением 8. Скоба 5 фиксируется в заданном положении винтом 9,Оптический приемник 10 отраженного света, закреплен на конце Г-образного рычага 11, внутри фотометрической камеры 3. На другом конце Г-образного рычага 11 имеется ось 12, совпадающая с центром основания одной иэ сторон фотометрической камеры 3. Свободный конец оси 12 снабжен пластиной 13 с фиксатором 14. Пластина 13...

Номер патента: 1771554

Опубликовано: 30.10.1992

Авторы: Гильманов, Дьячков, Каттаходжаев, Ракипов, Фаткуллина

МПК: A01C 1/00, B07C 5/12

Метки: механической, поврежденности, семян, хлопчатника

...Редактор Т.Орлова Заказ 3784 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Произоодстоенна-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 прессности определения повреждениости семян хлопчатника,Это достигается путем выделения поврекденных семян из общей массы с помощью магнита (постоянного или электрического). А для того, чтобы механически поврежденные семена приобрели чувствительность к магниту, общую массу оголенных семян смешивают с парошкообразным железом, удаляют излишки порошка с поверхности семян встряхиванием или протиранием сухой тканью так, чтобы порошок остался на поврежденных участках кокуры семени.П р и м е р, Взвешенную...

Номер патента: 1771826

Опубликовано: 30.10.1992

Авторы: Сокол, Якимов

МПК: B07C 5/10

Метки: сортировки

...5 - опорой для кромки детали, С двух сторон лотка 2 расположены две встречного направления оптоэлектронный системы, содержащие излучатели 6 (светодиоды) и фотоприемники 7. Излучатели 6 размещены равномерно по увеличенному периметру контролируемой детали, для организации сходящегося пучка лучей один из Фотоприемников 7 (фототранзистор) установлен в фокусе сходящихся лучей излучателей б. Фотоприемник 8 расположен на общей оптической оси с фотоприемником 7 симметрично первому относительно лотка 2. Поскольку каждая точка контура детали находится на пути светового луча между излучателем и Фотоприемником. то излучатели расположены от Фотоприемника дальше, чем освещаемые им контуры детали,Излучатели б в количестве более двух с каждой стороны...

Номер патента: 1772227

Опубликовано: 30.10.1992

Авторы: Аджиашвили, Гелашвили, Дарсалия, Хонелидзе

МПК: B07C 5/12, D01B 7/02

Метки: сортирующее

...возвратно-поступательноедвижение вдоль перегородки 4 благодаряконтакту с кулачком 6 и упорной пружиной7. Одновременно с вращением диска 3 перемещается окно 10 на нем, и когда коконыиэ первой секции перемещаются во вторую,окно 10 соответственно перемещается втретью. Перемещенные во вторую секциюкоконы также распределяютси вдоль следующей перегородки 4, котора установленанац диском 3 на расстоянии 6=23 мм. Коконы с наибольшим поперечным диаметром менее 23 мм проходят под ограничитель 4, а с диаметром более 23 мм остаются в секции, и так далее до секции, где последняя перегородка 4 установлена на любом расстоянии меньше 14 мм от диска 3 с тем, чтобы оставшиеся коконы самого малого 14- го калибра не прошли в первую секцию диска 3. Так...

Номер патента: 1773505

Опубликовано: 07.11.1992

Авторы: Волончук, Денисов, Навалихин, Сапронов, Черномырдин

МПК: B07C 5/06

Метки: контрольных, предельным, проверки, роторов, эталонам

...8 с входомсхемы совпадения 9, другой вход которойсоединен с блоком коммутации 10. Выход 30схемы совпадения соединен с входом схемы 11, другой вход которой через счетчик 12соединен с датчиком б. Выход схемы 11соединен с устройством выдачи эталонов13, установленном на роторе эталонов 1, 35Если обозначить число позиций ротора1 как п 1, ротора 3 - как пз, число позицийа - б-в-г - д-е кругового пути движения эталона как И, то использование ротора питания эталонами в качестве магазина, 40хранящего заданное их число, возможнопри условии М = К п 1, где К - целое число,Это условие позволяет размещать эталон вотведенной для него позиции и осуществлять проверку ротора 3 заданным эталоном благодаря синхронизации выдачиэталонов с вращением...

Номер патента: 1773506

Опубликовано: 07.11.1992

Авторы: Ковалев, Чуманов

МПК: B07C 5/06, B23Q 7/00

Метки: ротор, сортировки

...загрузки 1 служит для автоматической ориентации и подачи контролируемых изделий в несущие органы 5 ротораконтроля 2 на угле р 1 (фиг, 2).Ротор контроля 2 (фиг. 1) служит дляавтоматической выбраковки изделий по величине минимального усилия на сжатие наугле б 2 (фиг, 2). Ротор контроля содержитдва диска: дополнительный(верхний) 3(фиг.3) и нижний 4 (фиг. 2), на котором закреплены несущие органы 5, снабженные электромагнитами 6 с питанием от неподвикногоколлектора 7. Последний на углах р 1 и Р 2имеет обесточенный участок, На верхнемдиске 3, вращающемся одновременно снижним диском, установлен ряд устройствконтроля 8 с электропитанием от неподвижного коллектора 9 на угле а 2 (фиг. 3). Наугле а 1 коллектор 9 имеет обесточенныйучасток, Каждое...

Номер патента: 1773507

Опубликовано: 07.11.1992

Авторы: Власов, Ганевич, Екимов, Люблинский, Цой

МПК: B07C 5/34

Метки: кускового, сортирования

...9 и ферромагнитной 10. Электромагнит снабжен ограничителем хода 11 и амортизирующей накладкой 12. Диамагнитная часть 9 штока снабжена вертикальной прорезью 13, в которой шарнирно закреплен отражатель 4, имеющий на конце рабочую поверхность в виде скоса 15. Отражатель слегка подпружинен снизу(пружина не показана), что дает ему возможность в исходном состоянии ( положение) находиться под углом 45 к траектории перемещения штока 8 электромагнита,Угол его установки 45 определен из условия, чтобы рабочая поверхность отракателя 14 при этом была перпендикулярной к траектории падения кускового материала. Под отражателем 14 расположен упор 16 с возмокностью взаимодействия с ним в зоне рабочей поверхности отражателя, Устройство снабжено также...

Номер патента: 1780863

Опубликовано: 15.12.1992

Автор: Птицын

МПК: B07C 1/02

Метки: лицевания, плоских, предметов, прямоугольных, штемпелевания

...и штемпелеванию Предполагается использование известных и имеющих опыт эксплуатации в почтовойсвязи накопителей с механизмом подачи стопы писем.Сепаратор 2 отделяет письма по одному из стопы и направляет их х вводным роликам опознающего устройства. Сепараторы широко применяются в почтовой связи, Наиболее приемлемы фрикционный и фрикционно-вакуумный сепараторы.Опоэнающее устройство 3 служит для обнаружения одного из четырех возможныхслучайных.положений лицевойстороны послужебной метке, нанесенной вдоль короткого ребра конверта, открытки фотоэлектрическим способом и состоит из двух считывающих головок, датчиков типоразмера, схем И, ИЛИ, узлов, логической неравнозначности,и логического умножения,Трехпозйционный стреночный распределйтель 4...

Номер патента: 1780864

Опубликовано: 15.12.1992

Автор: Алексеев

МПК: B07C 5/04

Метки: крепежных, сортировки

...шарнирно закрепленные на сортирующих линейках и соединенные с приводными механизмами, при этом щель переменного сечения расположена в вертикальной плоскости.Недостатками прототипа являются: сложность конструкции устройства, сортировка крупных изделий.Целью изобретения является упрощение конструкции. Ожидаемый от использования предлагаемого устройства "положительный эффект заключается в том, что сложные элементы заменяются на более простые. Устройство становится более дешевым в изготовлении. Кроме того, предлагаемое изобретение позволяет повысить производительность труда в два раза за счет автоматизированной сортировки разнодлинных часовых винтов.Сущность решения заключается в том, что устройство содержит питатель, соединенный с...
