Привод щеткодержателя фароочистителя транспортного средства

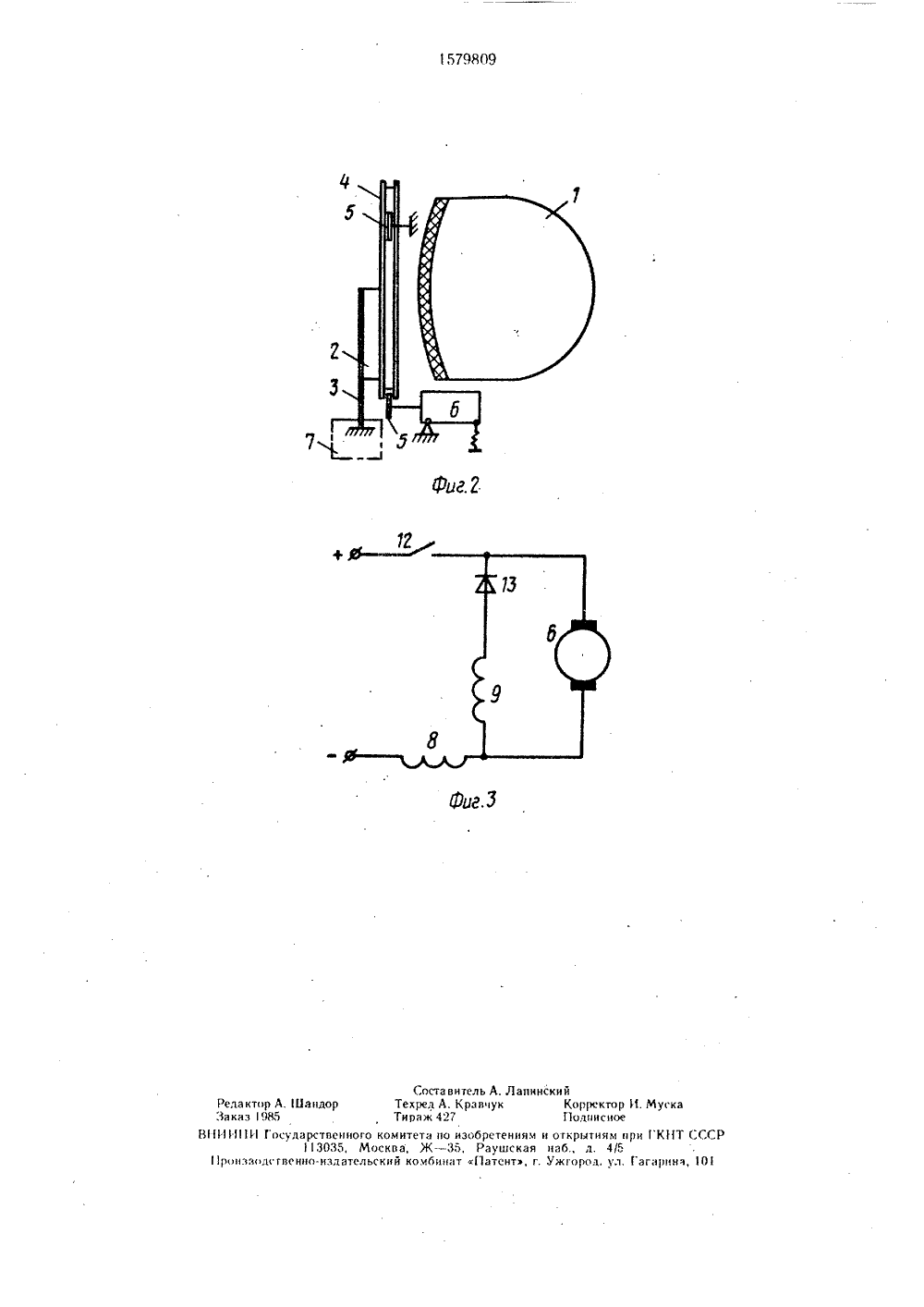

(51)5 В 60 5 40-11 Бю дее 1.6 А. Коган 8)ритании13 Вели коб 56, 1973. 629 ЕРЖАТЕЛЯ ФА- РАНСПОРТНОГО ЛЯ ение отн но к ос анным пр и может х объект осится к све етительным п испособлениям быть использ х, Цель изо тотех- рибои для овано ретеГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобренике, а имерам, оборудових очистки,на подвижнь ния - повышение КПД и надежности в работе. Привод содержи т оптический блок 1, щетку 2 с рычагом 3, защитный экран 4, вращающиеся опоры 5, электродвигатель, фиксирующий узел 7, включающий обмотку 8 включающего и обмотку 9 отключающего соленоидо, якорь с толкателем 1 О, ограничитель 11 хода рычага щетки, выключатель, обратный диод. Введение вращающихся опор 5 и вращающегося защитного экрана 4, а также фиксирующего узла 7, позволяет по. высить надежность за счет упрощения и эффективность за счет исключения неочищенной зоны и эффективного выноса продуктов очистки из зоны очистки. 3 ил.Изобретение относится к светотехнике, а именно к осветительным приборам, оборудованным приспособлениями для их очистКи, и может быть использовано на подвижных объектах.Цель изобретения - повышение КПД и надежности в работе,На фиг. 1 показан предложенный привод, в котором щетка с рычагом зафиксирована в постоянном положении, вид спереди;. на фиг; 2 - то же, вид сбоку; на фиг. 3 - электрическая схема привода.Привод содержит оптический блок 1, щетку 2 с рычагом 3, защитный экран 4, вра. щающиеся опоры 5, электродвигатель 6, фиксирующий узел 7, включающий обмотку 8 включающего соленоида, обмотку 9 отключающего соленоида, якорь соленоидов с толкателем 10, ограничитель 11 хода рычага щетки. Привод содержит также выключатель 12 и обратный диод 13.Привод работает следующим образом.При включении электродвигателя 6 защитный экран 4 вращается в опорах 5 за счет связи одной из них с электродвигателем 6. И 1 етка 2, соединенная с рыча-, гом 3, закрепленным неподвижно при помощи фиксирующего узла 7, очищает поверхность экра на 4. Сцепление опоры 5, связанной с электродвигателем 6, с экраном 4 осуществляется любым способом, обеспечивающим достаточную надежность (фрикционное, зубчатое), При этом на щетке легко расположить омыватель (трубку с подачей омывающей жидкости). Продукты очистки удаляются с экрана и щетки за счет силы притяжения и вращения экрана (на наклонной щетке появляется составляющая, направленная вдоль щетки вниз).Рычаг 3 со щеткой 2 устанавливаются в рабочее А или исходное (транспортное) Б положение при помощи обмотки 8 включающего и обмотки 9 отключающего соленоидов, установленцых соответственно последовательно и через обратный диод 13 параллельно с электродвигателем 6, При включении выключателей 12 пусковой ток двигателя, проходя по обмотке 8 включающего соленоида, создает в ней втягивающую силу якоря с толкателемО, связанного с рычагом 3, и щетка 2 занимает положение А. Вращение защитного экрана 4 выбирается так, чтобы щетка удерживалась в 5 этом положении силой трения. При отключении выключателя 12 ЭДС самоиндукции электродвигателя 6 через обратный диод 13 прикладывается к отключающей обмотке 9 соленоида, последняя втягивает якорь с тол:кателем 1 О и возвращает щетку 2 с рычагом 3 в исходное положение Б. Обмотка 8 содержит несколько единиц или десятков витков толстого провода, обмотка 9 несколько сотен витков тонкого провода.15 В последнем случае используется негативное явление, наличие пускового тока и выброса напряжения при включении, для пи.тания обмоток включающего и отключающего соленоидов.При этом значительно снижен пусковойток за счет введения токоограничцвающей обмотки 8, а также перенапряжения на электродвигателе 6 и подгорание коллектора при выключении за счет использования энергии ЭДС самоиндукции ца питание обмотки 9.25 Эти меры дополнительно повышают надежность устройства.Формула изобретенияПри зод щеткодержателя фа рос чистител я ЗО транспортного средства, содержащий подключенные и первому входному выводу источника питания первые выводы электродвигателя фароочистителя и шуцтовой обмотки электромагцита, якорь которого связан с.исполнительцым элементом привода щетко держателч, отличающийся тем, что, с цельюповышения КПД и надежности в работе, в него введены обратный диод и последова- тельная обмотка упомянутого электромагнита, первый вывод которой соединен с пер вым выводом диода и вторым выводовэлектродвигателя фа роочистителл, второй вывод последовательной обмотки соединен с вторым входным выводом источника питания, а второй вывод диода - с вторым выводом шуитовой обмотки.Т НИ 111 И Государственного комитета но изобретениям113035, Москва, Ж - 35, Раушская 1 ронзаозн твенно-издательский комбинат 1 атснт, г Редактор А. ШандЗаказ 1985 Составитель А. Лахрел А. Кравчукраж 427 скиКорректор И.МускаГолнисноеоткрытиям нри ГКНТ СССа 6., д. 4/5Ужгород, угь Гагарина, 10
