Генератор импульсов

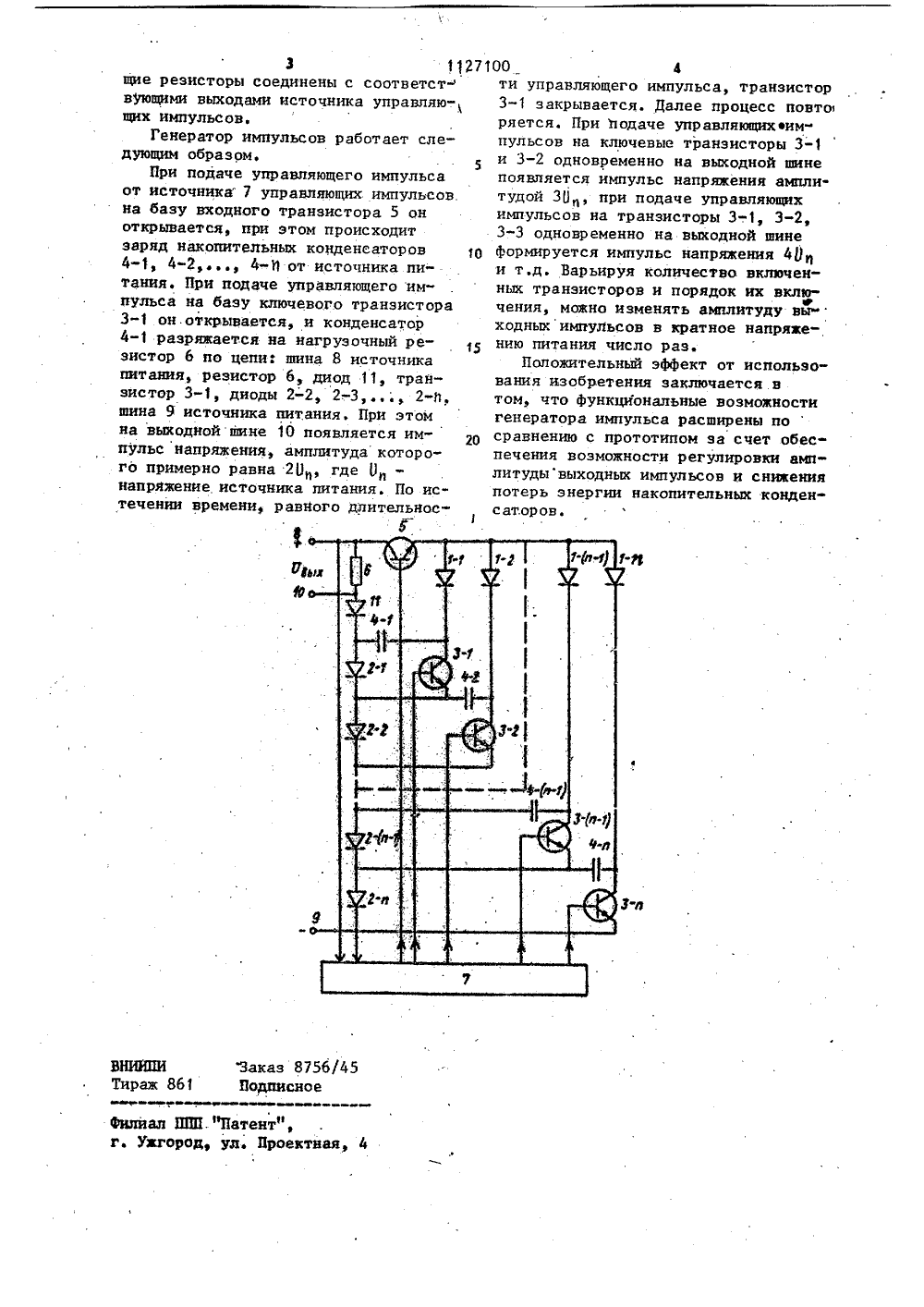

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 0 Н 03 КЗ/53 ПИСАНИЕ ИЭОБРЕТ ВТОРИЧНОМУ СВИДЕТЕЛЬСТВУ торов, третий диод, соединенный с выходной шиной и через нагрузочный резистор - с первой шиной источникапитания, входной транзистор, база ко"торого соединена с одним из выходовисточника управляющих импульсов,о т л и ч а ю щ и й с я тем, что, сцелью расширения функциональных возможностей устройства за счет обеспечения возможности регулировки амплитуды выходных импульсов и сниженияпотерь энергии накопительных конденсаторов, другие выходы источникауправляющих импульсов соедчнены сбазами соответствующих ключевых транзисторов, й вторых диодов и третийдиод соединены согласно в последова.тельную цепочку, коллектор входноготранзистора соединен с первой шинойисточника питания, эмиттер соединенс первыми диодами, эмиттер й -го ключевого транзистора соединен с й -мвторым диодом и с второй шиной источника питания. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) 1. Моин В.,С., Лаптев Н.Н. Стабилизированные транзисторные преобразователи. М "Энергия", 1972, с. 241, рис. 7-13.2, Авторское свидетельство СССР В 406296, кл. Н 03 К 3/53, 1971 (прототип).(54)(57) ГЕНЕРАТОР ИМПУЛЬСОВ, содержащий П ключевых транзисторов, соединенных коллекторно-эмиттерными переходами через накопительные конденсаторы в последовательную цепь, ц первых диодов, соединенных соответственно с одними из обкладок соответ" ствующих накопительных конденсаторов 11 вторых диодов, соединенных соответственно с другими обкладками соответствующих накопительных конденса 1127100 А25 1 11271Изобретение относится к импульсной технике и может быть использовано в схемах генераторов импульсовспециальной Формы.Известно устройство, содержащеедва транзистора, дроссель, четыренакопительных конденсатора и цепочкуиз четырех последовательно соединенных диодов 11.На накопительных конденсаторахможно получать импульсы напряжения,примерно равные Ц 20 п, 30, 40 Ф, где 0,1 - напряжение источника питания. Однако в данном устройстве отсутствует возможность регулировки амплитуды выходных импульсов.Иаиболее близким техническим решением к предлагаемому является. генератор импульсов, содержащий 11 ключевых. транзисторов, соединенных коллекторно-эмиттер ными переходами через накопительные конденсаторы в последовательную цепь, обкладки накопительных конденсаторов через соответствующие первыеи вторые диоды соединены соответственно с первой шиной источника питания и с коллектором входного транзистора, зииттер которого соединен с второй шиной источника питания, а база30 через резистор соединена с источни" ком управляющих импульсов, третий диод, соединенный с выходной шиной, и через нагрузочный резистор - с первой шиной источника питания 21 .Однако в данном устройстве отсут. ствует возможность регулировать амплитуду выходных импульсов и наличие потерь энергии накопительных конденсаторов в цепях управления ключевых транзисторов, вследствие40 чего снижается амплитуда выходных импульсов и увеличивается энергопотребление устройства.Целью изобретения является расширение Функциональных возможностей устройства за счет обеспечения возможности регулировки амплитуды выходных импульсов и снижение потерь энергии накопительных конденсаторов.Поставленная цель достигается тем, что в генераторе импульсов, содержащем И ключевых транзисторов, соединенных коллекторно-эмиттернымипереходами через накопительные конденсаторы в последовательную цепь, Ц первых диодов, соединенных соответственно с одними из обкладок соответствующих накопительных конденсато" 00 2ров, п вторых диодов, соединенных соответственно с другими обкладками соответствующих накопительных конденсаторов, третий диод, соединенный с выходнойшиной и через нагрузоч- .ный резистор - с первой шиной источника питания, входной транзистор, база которого соединена с одним из выходов источника управляющих импульсов,.другие выходы источника управляющих импульсов соединены с базами соответствующих ключевых транзисторов, И вторых диодов и третий диод соединены согласно в последовательную цепочку, коллектор входного транзистора соединен с первой шиной источника питания, эмиттер соединен с первыми диодами, эмиттер И -.го ключевого транзистора соединен с И -м вторым диодом и с.второй шиной источника питания.На чертеже представлена принципиальная электрическая схема генератора импульсов.Генератор импульсов, содержит диоды 1-1, 1-2 1-п, 2-1,. 2-2,2-И, ключевые транзисторы 3-1, 3"2 З-О, накопительные конденса торы 4-1, 4"2 4-ц, входной тран зистор Б,нагрузочный резистор 6, источник 7 управляющих импульсов, шины 8 и 9 источникапитания, выходную шину 10, диод 11. Ключевые транзисторы 3-1, 3"2 3- И соединены коллекторно-эмиттерными переходами че.рез накопительные конденсаторы 4-1, 4-2 4-й в последовательную цепь. Диоды 11; 2-1, 2-2,., 2-И соединены согласно в последовательную цепь, диод 11 соединен с выходной шиной 10 и через резистор 6 - с шиной 8 ис.точника питания и с коллектором транзистора 5, эмиттер которого соединен с анодами диодов 1-1, 1-2,., 1-О, катоды которых соединены с одними из обкладок накопительных конденсаторов 4-1, 4-2 4-И, другие обкладки которых соединены с анодами диодов 2-1, 2-2 2-п. Эмиттер транзистора 3- П соединен с катодом диода 2- и и с шиной 9 источника питания. Выходы источника 7 управляющих импульсов соединены с базами соответ. ствующих ключевых и входного транзисторов. Источник управляющих импульсов может быть выполнен, например, на основе мультивибратора, выходы которого через разделительные диоды, переключатели и масштабируюЗаказ 8756/45Подписное ВНИИПИТираж 8 3 11 щие резисторы соединены с соответст вующими выходами источника управляющих импульсов.Генератор импульсов работает сле- ДУющиМ образом.При подаче управляющего импульса от источника 7 управляющих импульсов. на базу входного транзистора 5 он открывается, при этом происходит заряд накопительных конденсаторов 4-1, 4-2 4-и от источника питания, При подаче управляющего импульса на базу ключевого транзистора 3-1 он.открывается, и конденсатор 4"1 разряжается на нагрузочный резистор 6 по цепи: шина 8 источника питания, резистор 6, диод 11, транзистор 3-1, диоды 2-2, 2-. 3., 2-й. шина 9 источника питания, При этом иа выходной шине 10 появляется импульс напряжения, амплитуда которого примерно равна 20, где янапряжение источника питания. По истечении времени, равного длительносФилиал ППП.патент",г. Ужгород, ул. Проектная, 4 7,7100 4ти управляющего импульса, транзистор 3-1 закрывается. Далее процесс понто ряется. При подаче управляющихфим" пульсов на ключевые транзисторы 3-1 и 3-2 одновременно на выходной шине появляется импульс напряжения амплитудой 35 п, при подаче управляющих импульсов на транзисторы 3-1, 3-2, 3-3 одновременно на выходной шине 10 Формируется импульс напряжения 40 пи т.д. Варьируя количество включенных транзисторов и порядок их включения, можно изменять амплитуду вы" ходныхимпульсов в кратное напряжению питания число раз.Положительный эффект от использования изобретения заключается в том, что функцИональные возможности генератора импульса расширены посравнению с прототипом за счет обеспечения возможности регулировки амплитудывыходных импульсов и снижения потерь энергии накопительных конденс ат.ор ов.
