Инерционный сепаратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

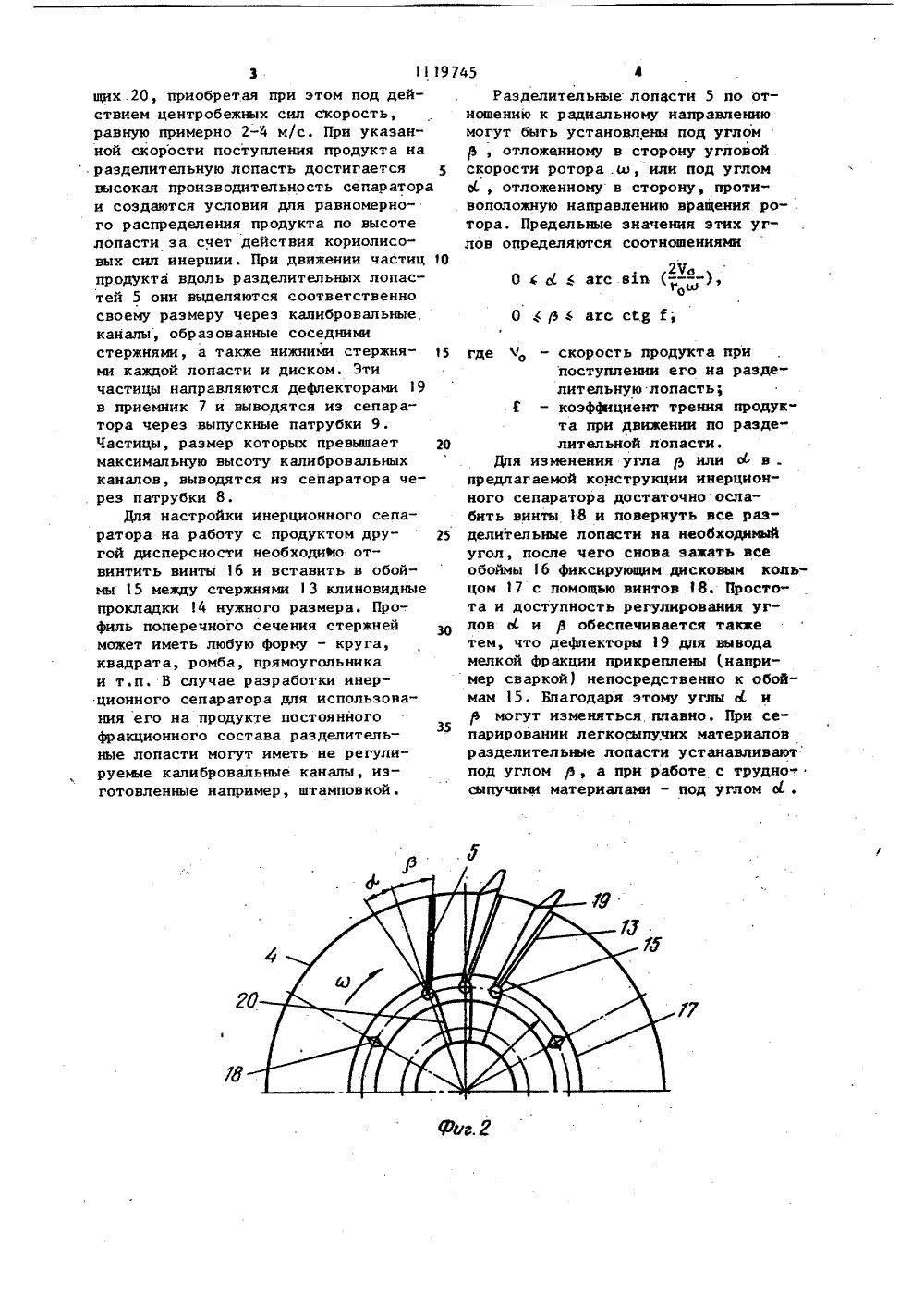

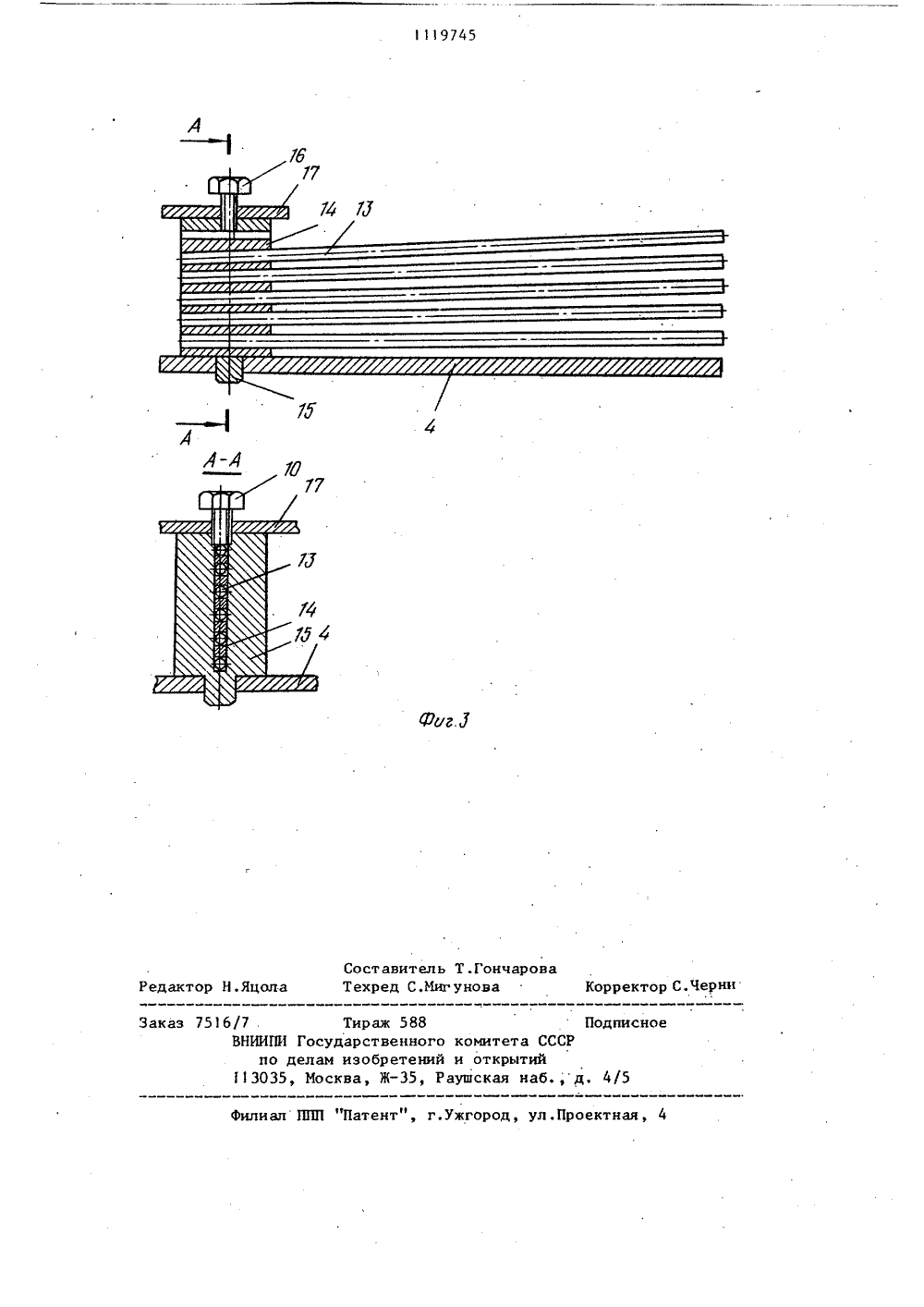

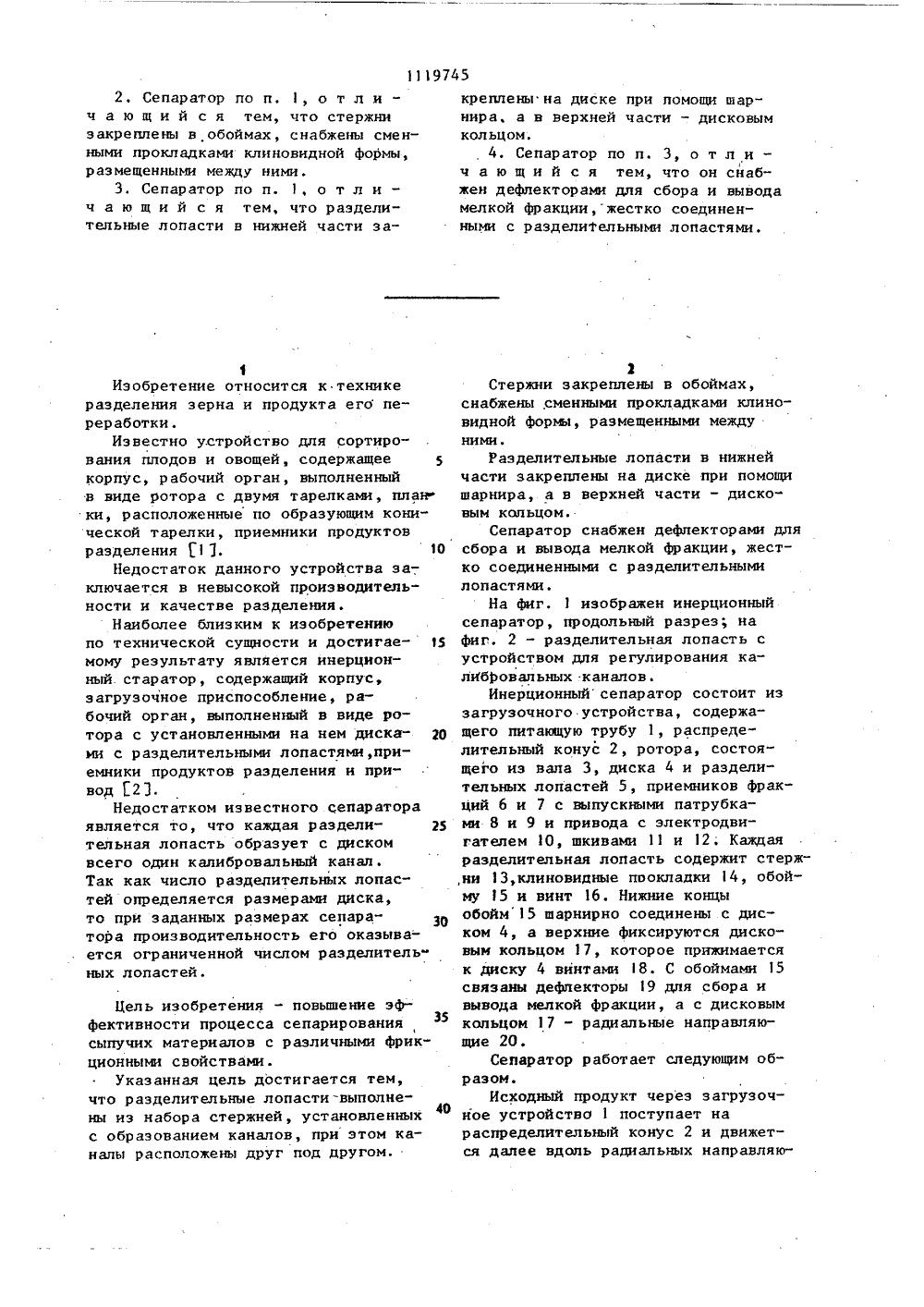

(53) 6 (56)296702. А В 535 во СССР7.04.32СССР6,02.75 ет ель с3/04 ,ельств3/04,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57). ИНЕРЦИОННЫЙ СЕПАРАТОР,содержаввй корпус, загрузочное приспособление, рабочий орган, выполненый в виде ротора с установленнымина нем дисками с разделительными лопастями, приемники продуктов разделения, привод, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности процесса сепарированиясыпучих материалов с различнымифрнкционными свойствами, разделительные лопасти выполнены из наборастержней, установленных с образованием каналов, при этом каналы расположены друг под другом.1119745 2. Сепаратор по п. 1, о т л и - ч а ю щ и й с я тем, что стержни закреплены в обоймах, снабжены сменными прокладками клиновидной формы, размещенными между ними.3. Сепаратор по п. 1, о т л и - ч а ю щ и й с я тем, что разделительные лопасти в нижней части за 1Изобретение относится к технике разделения зерна и продукта его переработки.Известно устройство для сортирования плодов и овощей, содержащее корпус, рабочий орган, выполненный в виде ротора с двумя тарелками, план ки, расположенные по образующим конической тарелки, приемники продуктов разделения Г 1 31 ОНедостаток данного устройства заключается в невысокой производительности и качестве разделения.Наиболее близким к изобретение по технической сущности и достигае мому результату является инерционный старатор, содержащий корпус, загрузочное приспособление, рабочий орган, выполненный в виде ротора с установленными на нем диска О ми с разделительными лопастями,приемники продуктов разделения и привод 121Недостатком известного сепаратора является то, что каждая раздели тельная лопасть образует с диском всего один калибровальный канал. Так как число разделительных лопастей определяется размерами диска, то при заданных размерах сепаратора производительность его оказывается ограниченной числом разделитель" ных лопастей. Цель изобретения - повышение эффективности процесса сепарирования35 сыпучих материалов с различными фрикционными свойствами.Указанная цель достигается тем, что разделительные лопасти -выполнены из набора стержней, установленных40 с образованием каналов, при этом каналы расположены друг под другом. креплены на диске при помощи шарнира, а в верхней части - дисковым кол ьц ом.4. Сепаратор по п. 3, о т л и - ч а ю щ и й с я тем, что он снабжен дефлекторами для сбора и вывода мелкой фракции, жестко соединенными с разделительными лопастями. 3Стержни закреплены в обоймах, снабжены .сменными прокладками клиновидной форьы, размещенными между ними.Разделительные лопасти в нижней части закреплены на диске при помощи шарнира, а в верхней части - дисковым кольцом.Сепаратор снабжен дефлекторами для сбора и вывода мелкой фракции, жестко соединенными с разделительными лопастями.На фиг. 1 изображен инерционный сепаратор, продольный разрез; на фиг. 2 - разделительная лопасть с устройством для регулирования калибровальных каналов.Инерционный сепаратор состоит из загрузочного устройства, содержащего питающую трубу 1, распределительный конус 2, ротора, состоящего из вала 3, диска 4 и разделительных лопастей 5, приемников фракций 6 и 7 с выпускными патрубками 8 и 9 и привода с электродвигателем 10, шкивами 11 и 12. Каждая разделительная лопасть содержит стержни 13,клиновидные поокладки 4, обойму 5 и винт 16. Нижние концы обойм 15 шарнирно соединены с диском 4, а верхние фиксируются дисковым кольцом 17, которое прижимается к диску 4 винтами 18. С обоймами 15 связаны дефлекторы 19 для сбора и вывода мелкой фракции, а с дисковым кольцом 17 - радиальные направляющие 20.Сепаратор работает следующим образом.Исходный продукт через загрузочное устройства 1 поступает на распределительный конус 2 и движется далее вдоль радиальных направляю-35, Раушская набд. 4/5 аказ 751 Подписно Патент", г.ужгород, ул.Проектная 7 ТиражВНИИПИ Государстпо делам изоб113035, Москва,Корректор С.Черни
СмотретьЗаявка
2702692, 25.12.1978
ВОРОНЕЖСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ, ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМБИКОРМОВОЙ ПРОМЫШЛЕННОСТИ, ГОРЬКОВСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ЭКСПЕРИМЕНТАЛЬНО-КОНСТРУКТОРСКОГО ИНСТИТУТА ПРОДОВОЛЬСТВЕННОГО МАШИНОСТРОЕНИЯ
АВДЕЕВ НИКОЛАЙ ЕМЕЛЬЯНОВИЧ, АЛАБИН ЕВГЕНИЙ АЛЕКСЕЕВИЧ, БАЛЯСОВ АЛЕКСАНДР ГЕРАСИМОВИЧ, БОРИСКИН МИХАИЛ АНДРЕЕВИЧ, ОРЛОВ ЕВГЕНИЙ ЛЕОНИДОВИЧ, ПРОКОПЕНКО АНАТОЛИЙ ФЕДОРОВИЧ, ТАМАРОВ ЕВГЕНИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: B07B 13/04
Метки: инерционный, сепаратор
Опубликовано: 23.10.1984
