Генератор сигналов

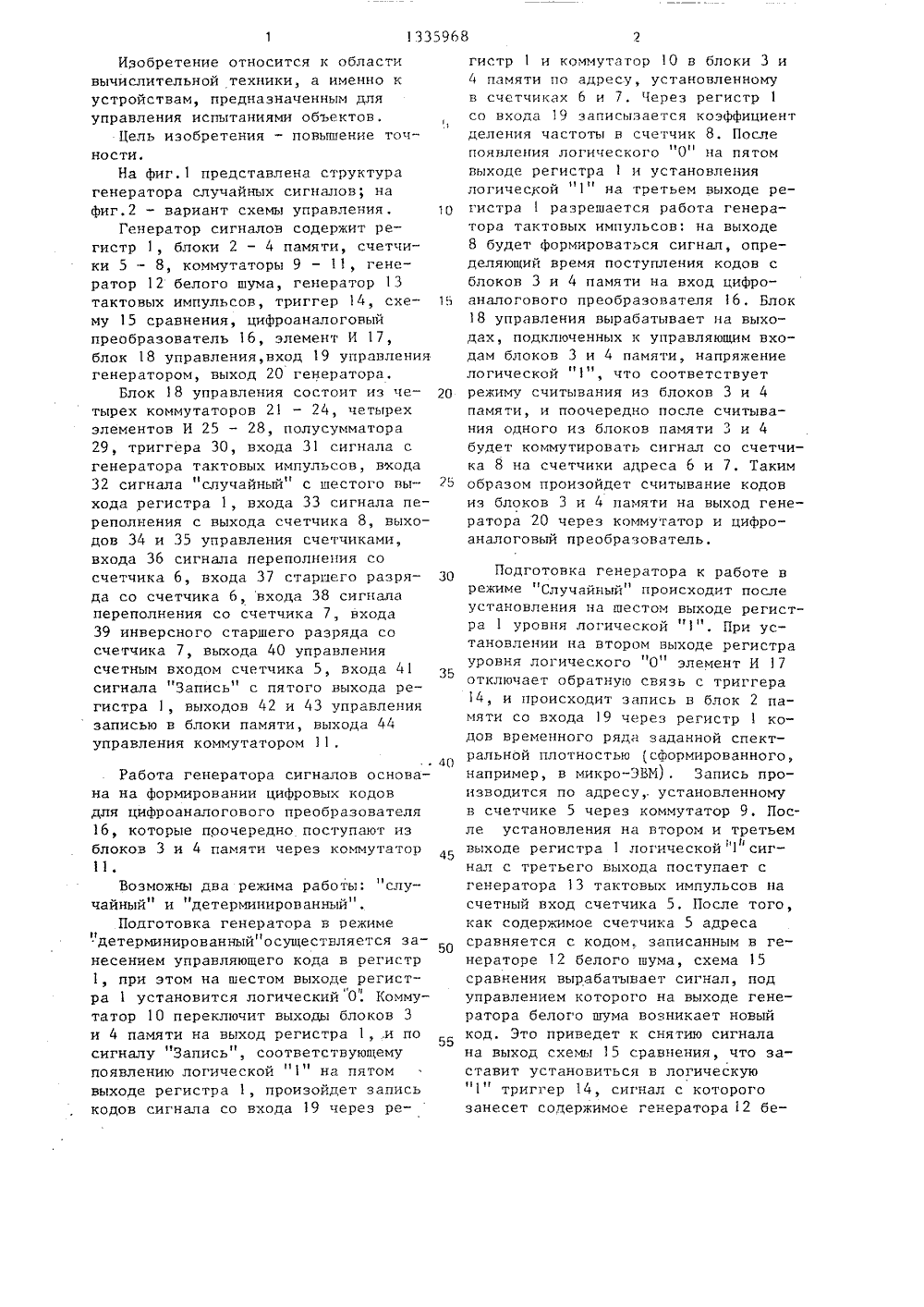

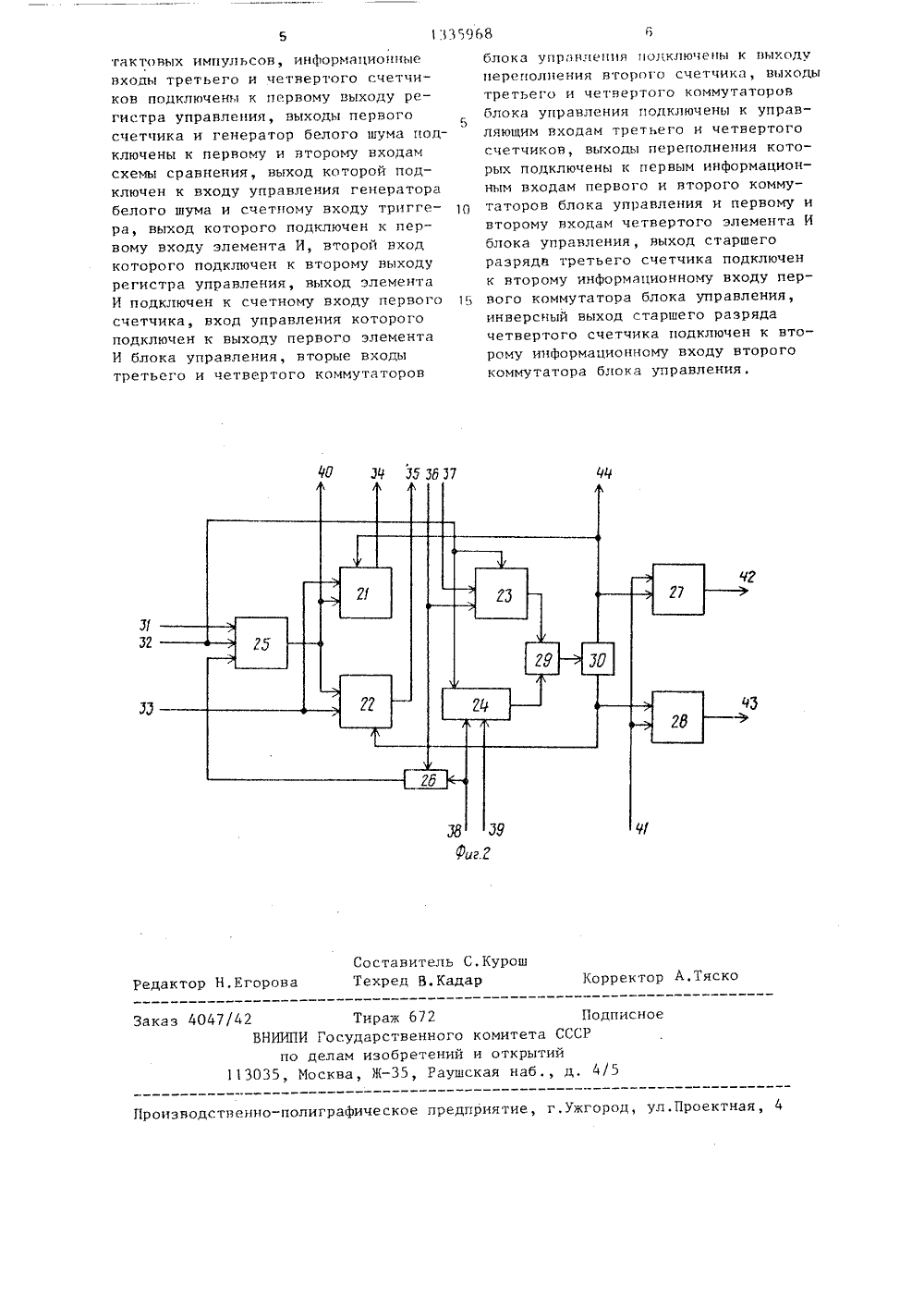

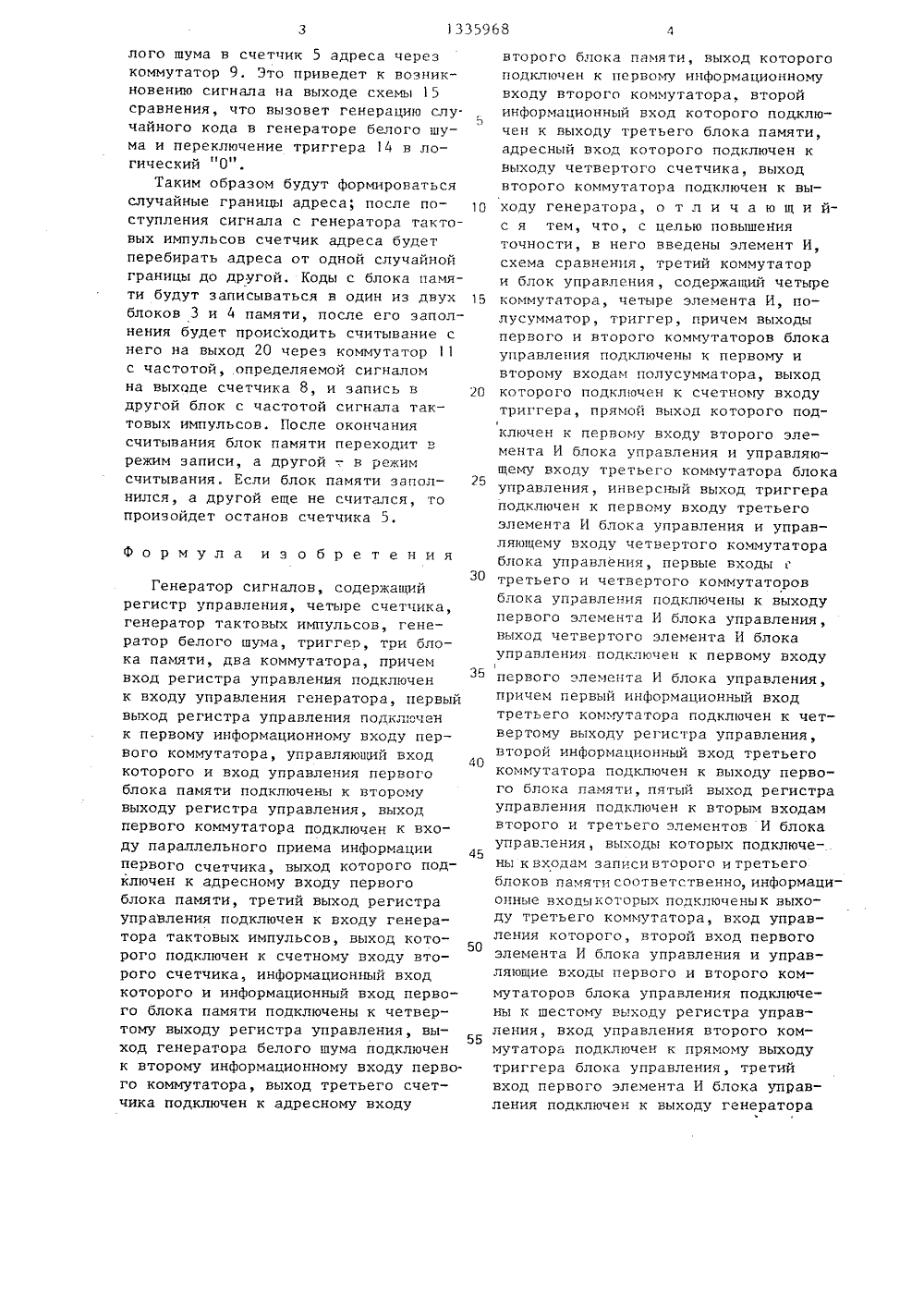

,ЯОц 1 1)4 С 06 Г 102 АНИЕ ИЗОБРЕТЕНИ технический Вейсов СС0 тельство1/02, 19 ельство СС Г 1/02, 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к области вычислительной техники, Цель изобретения в повышен точности сигналов, Ге нератор сигналов состоит из регистра 1,блоков памяти 2,3,4, счетчиков 5,6,7,8, коммутаторов 9,10,11, генерато-.ра белого шума 12, генератора тактовых импульсов 13, триггера 14, схемысравнения 15, цифроаналогового преобразователя 16, элемента И 17, блокауправления 18, входа 19 генератора,выхода 20 генератора, Поставленнаяцель достигается за счет введенияэлемента И, коммутатора, схемы сравнения и блока управления. Генераторсигналов позволяет формировать псевдослучайные и детерминированные сигналы с заданными характеристиками,например спектральной плотностью,фазой и т.д. 2 ил.Ч 10 15 20 Изобретение относится к области вычислительной техники, а именно к устройствам, предназначенным для управления испытаниями объектов,Цель изобретения - повышение точности.Иа фиг.1 представлена структура генератора случайных сигналов; на фиг.2 - вариант схемы управления.Генератор сигналов содержит регистр 1, блоки 2 - 4 памяти, счетчики 5 - 8, коммутаторы 9 - 11, генератор 12 белого шума, генератор 13 тактовых импульсов, триггер 14, схему 15 сравнения, цифроаналоговый преобразователь 16, элемент И 17, блок 18 управления, вход 19 управления генератором, выход 20 генератора.Блок 18 управления состоит из четырех коммутаторов 21 - 24, четырех элементов И 25 - 28, полусумматора 29, триггера 30, входа 31 сигнала с генератора тактовых импульсов, входа 32 сигнала "случайный" с шестого выхода регистра 1, входа 33 сигнала переполнения с выхода счетчика 8, выходов 34 и 35 управления счетчиками, входа 36 сигнала переполнения со счетчика 6, входа 37 старшего разряда со счетчика 6, входа 38 сигнала переполнения со счетчика 7 входа 39 инверсного старшего разряда со счетчика 7, выхода 40 управления счетным входом счетчика 5, входа 41 сигнала "Запись" с пятого выхода регистра 1, выходов 42 и 43 управления записью в блоки памяти, выхода 44 управления коммутатором 11. Работа генератора сигналов основана на формировании цифровых кодов для цифроаналогового преобразователя 16, которые поочередно поступают из блоков 3 и 4 памяти через коммутатор 11.Возможны два режима работы: "случайный идетерминированный".Подготовка генератора в режиме идетерминированный"осуществляется занесением управляющего кода в регистр 1, при этом на шестом выходе регистра 1 установится логический О, Коммутатор 10 переключит выходы блоков 3 и 4 памяти на выход регистра 1, .и по сигналу Запись", соответствующему появлению логической "1" на пятом выходе регистра 1, произойдет запись кодов сигнала со входа 19 через ре 30 35 40 45 50 55 гистр 1 и коммутатор 10 в блоки 3 и4 памяти по адресу, установленномув счетчиках 6 и 7. Через регистр 1со входа 19 записызается коэффициентделения частоты в счетчик 8, Послепоявления логического 0 на пятомвыходе регистра 1 и установлениялогической 1" на третьем выходе регистра 1 разрешается работа генератора тактовых импульсов: на выходе8 будет формироваться сигнал, определяющий время поступления кодов сблоков 3 и 4 памяти на вход цифроаналогового преобразователя 16, Блок18 управления вырабатывает на выходах, подключенных к управляющим входам блоков 3 и 4 памяти, напряжениелогической 1", что соответствуетрежиму считывания из блоков 3 и 4памяти, и поочередно после считывания одного из блоков памяти 3 и 4будет коммутировать сигнал со счетчика 8 на счетчики адреса 6 и 7. Такимобразом произойдет считывание кодовиз блоков 3 и 4 памяти на выход генератора 20 через коммутатор и цифроаналоговый преобразователь,Подготовка генератора к работе в режиме Случайный" происходит после установления на шестом выходе регистра 1 уровня логической "1", При установлении на втором выходе регистра уровня логического "О" элемент И 17 отключает обратную связь с триггера 14, и происхоцит запись в блок 2 памяти со входа 19 через регистр 1 кодов временного ряда заданной спектральной плотностью (сформированного, например, в микро-ЭВМ). Запись производится по адресу,. установленному в счетчике 5 через коммутатор 9. После установления на втором и третьем выходе регистра 1 логической "1 сигнал с третьего выхода поступает с генератора 13 тактовых импульсов на счетный вход счетчика 5. После того, как содержимое счетчика 5 адреса сравняется с кодом записанным в генераторе 12 белого шума, схема 15 сравнения вырабатывает сигнал, под управлением которого на выходе генератора белого шума возникает новый код. Это приведет к снятию сигнала на выход схемы 15 сравнения, что заставит установиться в логическую "1" триггер 14, сигнал с которого занесет содержимое генератора 12 бе 3 1335968 4лого шума в счетчик 5 адреса через коммутатор 9, Это приведет к возникновению сигнала на выходе схемы 15 сравнения, что вызовет генерацию слу 5 чайного кода в генераторе белого шума и переключение триггера 1 ч в логический 0.Таким образом будут формироваться случайные границы адреса; после поступления сигнала с генератора тактовых импульсов счетчик адреса будет перебирать адреса от одной случайной границы до другой. Коды с блока памяти будут записываться в один из двух 15 блоков 3 и ч памяти, после его заполнения будет происходить считывание с него на выход 20 через коммутатор 11 с частотой, определяемой сигналом на выходе счетчика 8, и запись в 20 другой блок с частотой сигнала тактовых импульсов. После окончания считывания блок памяти переходит в режим записи, а другой в , в режим считывания. Если блок памяти запол нился, а другой еще не считался, то произойдет останов счетчика 5,Формула изобретения30Генератор сигналов, содержащий регистр управления, четыре счетчика, генератор тактовых импульсов, генератор белого шума, триггер, три блока памяти, два коммутатора, причем35 вход регистра управления подключен к входу управления генератора, первый выход регистра управления подключен к первому информационному входу первого коммутатора, управляющий вход которого и вход управления первого блока памяти подключены к второму выходу регистра управления, выход первого коммутатора подключен к входу параллельного приема информации 45 пеРвого счетчика, выход которого подключен к адресному входу первогоблока памяти, третий выход регистра упраВления подключен к входу генератора тактовых импульсов, выход которого подключен к счетному входу второго счетчика, информационный вход которого и информационный вход первого блока памяти подключены к четвертому выходу регистра управления, выход генератора белого шума подключен к второму информационному входу первого коммутатора, выход третьего счетчика подключен к адресному входу второго блока памяти, выход которогоподключен к первому информационному входу второго коммутатора. второй информационный вход которого подключен к выходу третьего блока памяти, адресный вход которого подключен к выходу четвертого счетчика, выход второго коммутатора подключен к выходу генератора, о т л и ч а ю щ и йс я тем, что, с целью повышения точности, в него введены элемент И, схема сравнения, третий коммутатор и блок управления, содержащий четыре коммутатора, четыре элемента И, полусумматор, триггер, причем выходыпервого и второго коммутаторов блока управления подключены к первому и второму входам полусумматора, выход которого подключен к счетному входу триггера, прямой выход которого подключен к первому входу второго элемента И блока управления и управляющему входу третьего коммутатора блокауправления, ицверсныи выход триггера подключен к первому входу третьего элемента И блока управления и управляющему входу четвертого коммутатора блока управления, первые входы с третьего и четвертого коммутаторовблока управления подключены к выходупервого элемента И блока управления,выход четвертого элемента И блокауправления подключен к первому входупервого элемента И блока управления,причем первый информационный входтретьего коммутатора подключен к четвертому выходу регистра управления, второй информационный вход третьего коммутатора подключен к выходу первого блока памяти, пятый выход регистрауправления подключен к вторым входам второго и третьего элементов И блока управления, выходы которых подключены к входам записи второго и третьегоблоков памяти соответственно, информационные входыкоторых подключенык выходу третьего коммутатора, вход управления которого, второй вход первого элемента И блока управления и управляющие входы первого и второго коммутаторов блока управления подключены к шестому выходу регистра управления, вход управления второго коммутатора подключен к прямому выходу триггера блока управления, третий вход первого элемента И блока управления подключен к выходу генератораЪ133591)8 ФО 39 55 Зб 37 Лзг Риг.7 Составитель С,КурошТехред В.Кадар Корректор А.Тяско Редактор Н.Егорова Заказ 4047/42 Тираж 672 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г,ужгород, ул,Проектная, 4 тактовых импульсов, информационныевходы третьего и четвертого счетчиков подключены к первому выходу регистра управления, выходы первогосчетчика и генератор белого шума подключены к первому и второму входамсхемы сравнения, выход которой подключен к входу управления генераторабелого шума и счетному входу триггера, выход которого подключен к первому входу элемента И, второй входкоторого подключен к второму выходурегистра управления, выход элементаИ подключен к счетному входу первого 1 Бсчетчика, вход управления которогоподключен к выходу первого элементаИ блока управления, вторые входытретьего и четвертого коммутаторов блока упранлепив подключены к выходупереполнения второго счетчика, выходытретьего и четвертого коммутаторовблока управления подключены к управляющим входам третьего и четвертогосчетчиков, выходы переполнения которых подключены к первым информационным входам первого и второго коммутаторов блока управления и первому ивторому входам четвертого элемента Иблока управления, выход старшегоразряда третьего счетчика подключенк второму информационному входу первого коммутатора блока управления,инверсный выход старшего разрядачетвертого счетчика подключен к второму информационному входу второгокоммутатора блока управления.
