Номер патента: 1083012

Опубликовано: 30.03.1984

Авторы: Анисимов, Батуркин, Еременко, Каржан, Писарев

МПК: F16D 67/04

Метки: муфта-тормоз

...отверстия, и она снабжена установленными в этих отверстиях 5 1 О 15 20 25 30 35 40 телескопическими внешними и внутренними стаканами, внутри которых смонтированы замыкающие тормозные пружины, причем внешние стаканы установлены с возможностью взаимодействия с опорным диском муфты, а внутренние - с цилиндром.Кроме того, муфта в торм может быть снабжена стержнями - шпильками с гайками на одном конце, каждая из которых установлена внутри стаканов по их оси и закреплена свободным концом в днище внутреннего стакана.При этом гайки на стержнях - шпильках смонтированы с опорой на наружные торцовые поверхности внешних стаканов. Гайки на стержнях - шпильках смонтированы с опорой на внешнюю поверхность, опорного диска муфты.На фиг. 1 показана...

Номер патента: 1081745

Опубликовано: 23.03.1984

Авторы: Анисимов, Странцева, Шестаков

МПК: H02K 9/16

Метки: жидкостным, охлаждением, электрическая

...центрифуги и на поверхности торца ротора механических частиц, что затрудняет удаление их при профилактике и увеличивает время обслуживания установки.Цель изобретения - улучшение условий эксплуатации устройства путем упрощения очистки,Указанная цель достигается тем, что вэлектрической машине с жидкостным охлаждением, содержащей статор, ротор с обмоткой возбуждения и закрепленную на торце ротора соосно с ним центрифугу, последняя выполнена из немагнитного материала и снабжена крышкой, закрепленной на торце ротора.На чертеже показана генераторная установка, продольный разрез.Устройство содержит статор 1 с якорнойобмоткой 2, ротор 3, неподвижный сердечник 4 с обмоткой 5 возбуждения, корпус 6 с крышкой 7, центрифугу 8, выполненную из нем...

Номер патента: 1081738

Опубликовано: 23.03.1984

Авторы: Анисимов, Васильев, Майзель, Петренко

МПК: H02J 13/00

Метки: включения, однократного, повторного

...бестоковой паузы, Это обстоятельство используется в качестве основного признака, по которому осуществляется повторное включение.Такая же картина будет наблюдаться при коротком замыкании за трансформаторами ответвлений (фиг, 3). На первой диаграмме показана последовательность изменения тока при неселективном действии защит линии и трансформатора. В этом случае при коротком замыкании за трансформатором срабатывает защита линии и отключает ее. Поэтому не диаграмме после броска тока КЗ его значение равно нулю. Осуществляется АПВ, исправляя неселективность действия защит.При селективном действии защит после броска тока (вторая диаграмма) его значение не равно нулю и АПВ не осуществляется.Рассмотрим, как на основе указанных признаков...

Номер патента: 1081550

Опубликовано: 23.03.1984

Авторы: Анисимов, Казарян, Матевосов, Смирнов, Шарапов

МПК: G01R 11/06

Метки: индукционный, счетчик, электрической, энергии

...с противоположной стороны поворотного диска также с возможностью осевого перемещения, а механизм балансировки и регулировки малых нагрузок обмотки напряжения и регулировочный элемент фазы обмотки тока расположены в плоскостях, перпендикулярных торцовой поверхности счетчика.Кроме того, механизм балансировки обмотки напряжения выполнен в виде стержня с правой и левой нарезками, установленного на ее магнитопроводе посредством планки н охваченного двумя подвижными лапками е081550 4электрический корпус и установленона стойке 1.Индукционный счетчик электрической энергии работает следуюЩимобразом.Работа предложенного счетчика,как и любого. индукционного Измерительного приббра, основана на взаимодействии магнитных полей обмоток10 20 2 и 5...

Номер патента: 1080829

Опубликовано: 23.03.1984

Авторы: Анисимов, Бородкин, Козачков, Мамбеталиева, Надиров

МПК: B01D 17/06

Метки: коалесценции, поле, электрическом, эмульсий

...цепочек, увеличивается концентрация капель, приводящих к уменьшению расстояния между каплями и увеличению вероятности их столкновений и коалесценции.Образование цепочек капель воды происходит между парами электродов 11.Однако в известном устройстве этот процесс идет недостаточно интенсивно.Бель изобретения - повышение эффективности процесса коалесценции.Поставленная цель достигается тем, что устройство для коалесценции эмульсий в электрическом поле, содержащее корпус, патрубки вывода нефти и воды, парное колиГчество электродов, снабжено закрепленными на нижних электродах нитями, длина которых меньше расстояния между нижним и верхнимэлектродами.На чертеже изображено предлагаемое устройство для коалесценции эмульсий вэлектрическом...

Номер патента: 1079706

Опубликовано: 15.03.1984

Авторы: Анисимов, Бахтурина, Донских, Дубинин, Казуров, Качков, Лапшинов, Никандров, Певзнер, Седов

МПК: D03C 1/04

Метки: каретка, ремизоподъемная, станка, ткацкого

...1,Недостатком известной конструкции40. явдяется наличие .пружинного фиксатора,что ставит нвцежность работы механизма в зависимость от упругих свойствпружины, стабильность которых трудно45обеспечитьБель изобретения - повышение нацежности работы.Поставленная цель постигается тем,что в ремизопоцъемной каретке ткацкогостанка оцна полумуфтв жестко соециненас валом коромыслового толквтеля, адругая зубчатым венцом соединена сглавным валом.Каретка имеет зубчатый сектор, размещенный на главном валу, и вэаимояействующее с ним зубчатое колесо,соединенное с зевообразуюшим кулачком и имекшее на торцовой поверхности40 При цальр.йшем врашении поворотнойшпонки 9 кинематическое замыкание кулачка 3 с полумуфтой 2 растет, а сполумуфтой 5 .убывает,...

Номер патента: 1078622

Опубликовано: 07.03.1984

Авторы: Анисимов, Суворов

МПК: H03K 21/12

Метки: пересчетное

...2 переполнений, дешифратор 3 и два коммутатора 4 и 5, вход счетчика 1 значащих цифр соединен с входной шиной пересчетного устройства, выходная шина которого соединена с выходом первого коммутатора 4, инфморационные и управлякщие входы которого соединены соответственно с выходами счетчика 1 значащих цифр и управляющими входами второго коммутатора 5, а также выходами .дешифратора 3, входы которого соединены с выходами счетчика 2 переполнений, выходы старших разрядов счетчика 1 значащих цифр соединены с информационными входами второго коммутатора 5, выход которого соединен с входом счетчика 2 переполнений.Количество п выходов первого коммутатора 4 (выходы разрядов значащих цифр) равно числу разрядов, необходимому для представления...

Номер патента: 1078313

Опубликовано: 07.03.1984

Автор: Анисимов

МПК: G01N 29/04

Метки: акустической, источников, координат, эмиссии

...3,Недостатком известного устройства является низкая достоверность измерений, обусловленная тем, что теряется часть полезных сигналов и отсутствует информация о реальной точности каждого измерения.Цель изобретения - повышение до стоверности определения координат,Указанная цель достигается тем, что в устройстве для определения координат источников акустической эмиссии, содержащем ь каналов приема 40 сигналов, каждый из которых включает приемник сигналов и соединенные с ним два Формирователя, соединенный с выходами первых Формирователей блок логики и соединенные с ним последовательно блок определения координат и регистратор, каждый канал приема сигналов снабжен соединенным с выходами формирователей формирователем интервалов времени, а...

Номер патента: 1074855

Опубликовано: 23.02.1984

Авторы: Анисимов, Викторова, Демьянович, Егоров, Панов

МПК: C07C 33/03

Метки: 2-пентен-4-ола

...активнымд гидроабиатиламином в эфире с получением(+) -соли (3-пентен-ил) гидрофталата и дегидроабиетииаминакоторую обрабатывают 2% нымводным раствором МаОН, подкисляют и выделяют (+)- (З-пентен.ил) гидрофталат, который нагревают при 80 - .85 С с 25%-ным воднымраствором МаОН и получают (.) 2 пентен.4-ол с общим .выходом 68% 2.Недостаток известного способа состоит в том, что используют дегидроабиетиламин, который предварительно получают из промышленной дисиропорционированной канифоли в несколько стадий, невысокий выход целевого продукта и использование для перекристаллизации смеси хлористого метилена и петролейного эфира.Целью способа является повышение выхода целевого продукта (-) -2.гентен.4-ола.Поставленная цель достигается тем,...

Номер патента: 1073782

Опубликовано: 15.02.1984

Авторы: Анисимов, Лосев

МПК: G06G 7/25

Метки: двусторонний, ограничитель

...опорных напряже ний, введены два блока выбора минимального сигнала и инвертор,вход которого является управляющимвходом двустороннего ограничителяи соединен с первым входом первогоблока выбора минимального сигнала,выход инвертора подключен к первомувходу второго блока выбора минималь.ного сигнала, вторые входы блоковвыбора минимального сигнала соединены с выходом операционного усилителя, выходы подключены к выходудвустороннего ограничителя, а установочные входы - к источникам опорных напряжений,Блок выбора минимального сигнала содержит три ветви, соединенные параллельно каждая иэ которых состоит иэ двух последовательно включенных коммутирующих диодов, причем общий в .вод коммутирующих диодов первой ветви является вторым вх".,ом,...

Номер патента: 1073776

Опубликовано: 15.02.1984

Автор: Анисимов

МПК: G06F 17/15

Метки: коррелятор, цифровой

...подключенный к адресному входу блока 4 памяти, вход адресного 7 счетчика записи дополни тельно соединен с входом записи блока 4 памяти и управляющим входом регистра 3 сдвига второй выход блока б синхронизации через последовательно соединенные блок 9 постоянной 15 памяти и формирователь 10 адресов считывания соединен с вторым информационным входом мультиплексора 8, вход блока 9 постоянной памяти дополнительно соединен с управляющим входом мультиплексора 8 и входом считывания блока 4 памяти, третий выход блока б синхронизации соединен с уп- равляющим входом формирователя 10 адресов. 25Формирователь адресов считывания аналогичен 2) и содержит счетчик 11 и сумматор 12 первый вход которого подключен к выходу счетчика. Второй вход сумматора 12...

Номер патента: 1073761

Опубликовано: 15.02.1984

Авторы: Анисимов, Исаков, Капитонов, Прокопенко, Соколов, Ясюкевич

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...1, усилительсигнала рассогласования 2 с двумяпротивофазными выходами трехполюсный повторитель тока 3, источникопорного напряжения 4, источник опорного тока 5, делитель выходного напряжения б, первый 7, второй 8 и третий 9 транзисторы, Управляющий входрегулирующего элемента 1 соединен собщим выводом 10 повторителя тока 3,эмиттером транзистора 1 и коллектором транзистора 8, Вход повторителя тока 3 подключен к первому выходу усилителя сигнала рассогласования 2, а его выход соединен со вторым выходом усилителя сигнала рассогласования 2 и объединенными базами первого 7 и третьего 9 транзисторов. Первый вход усилителя сигналарассогласования 2 подключен к выходуделителя выходного напряжения б, аего второй вход соедлнен с выходамисточника...

Номер патента: 1072084

Опубликовано: 07.02.1984

Авторы: Анисимов, Белкания, Манукян, Сулханишвили

МПК: G06F 7/58

Метки: генератор, импульсов, последовательности, псевдослучайной

...любого разряда каждого из регистров 1-3 оказывается подчиненным закону с периодом М = 2-1в режиме генерации псевдослучайнойпоследовательности, а в режиме коррекции оказывается подчиненным либозакону, соответствующему кольцевомурегистру, либо закону, соответствующему разомкнутому регистру сдвига,Выход псевдослучайной последовательности импульсов снимается черезэлемент 4 с выхода 8 элемента 7,открытого благодаря действии надругой его вход сигнала с второговыхода блока 5 и подкличенного другим входом к выходу мажоритарногоэлемента 4. Мажоритарный элемент4, реализующий логическуи операции1(Х;,ХХ; )=, разрядов регистров 1-3 сдвига. Мажоритарный элемент 4 необходим дляисключения ошибок при считыванииэлементов псевдослучайной...

Номер патента: 1072080

Опубликовано: 07.02.1984

Авторы: Анисимов, Веркутис

МПК: G08C 9/00

Метки: код, перемещения

...с первым и вторым входами блока определения направления, выходы которого соединены с первыми входами первого и второго элементов И, введены первая и вторая дифференцирующие цепи, первый и второй считывающие элементы соединены соответственно с треть им и четвертым входами блока определения направления, с вторыми входами первого и второго элементов И ф и через первую и вторую дифференцирующие цепи с третьими входами второго и первого элементов И.Кроме этого, блок определения направления выполнен в виде асинхронного импульсного ЛК-триггера,На Фиг. 1 представлена принципиальная электрическая схема преобразователя перемещений в код 1 на Фиг,2диаграммы, поясняющие принцип егоработы.Преобразователь перемещения в кодсодержит кодовый элемент ,...

Номер патента: 1072060

Опубликовано: 07.02.1984

Авторы: Анисимов, Домбровский, Капитонов, Прокопенко, Соколов

МПК: G06G 7/12

Метки: операционный, усилитель

...входам Формирователя управляющего тока, выход которого соединен с входом управляемого стабилизатора тока, выход которого соответственно через первый и второй токозадающие резисторы подключены кэмиттерам первого и второго усилительных транзисторов. При этом Формирователь управляюще. го тока содержит первый и второй согласующие транзисторы, эмиттеры которых являются соответственно первым и вторым входами. Формирователя, к коллектору .первого согласующего транзистора подключен катод первого отсекающего диода и первый вывод первого токостабилизирующего двухполюсника, к коллектору второго согла сующего транзистора подключен катод второго отсекающего диода и первый вывод второго токостабилизирующего двухполюсника, аноды первого и второго...

Номер патента: 1071294

Опубликовано: 07.02.1984

Авторы: Анисимов, Землянов, Ивукин, Крутков, Кушнарев, Лысенко, Матющенко, Митерев, Хлуденев

МПК: A23N 4/12

Метки: линия, переработки, плодов

...от грязи с поддоном 3 для улавливания свободных семян выполнена в виде цилиндрических мягких щеток 24, установленных с возможностью изменения зазора между ними. Над щетками 24 установлены аналогичные щетки 25., но шаг их размещения в 2-3 раза больше, чем у щеток 24 нижнего яруса. Щетки 25 могут регулироваться по высоте. В промежутках между ними размещены сопла 26 душевого устройства 27.Выделитель 4 семян содержит двухбарабанный измельчитель 28 с штифтовым 29 и бичевым 30 барабанами, конический роторный сепаратор 31. Между измельчителями плодов 28 и роторным сепаратором 31 размещен шнековый пресс 32 (Фиг.2 и 3), который включает цилиндрический корпус 33 с поддоном 34, внутри которого размещены сменные цилиндры(сетчатые илн глухие) 35 с...

Номер патента: 1069909

Опубликовано: 30.01.1984

Авторы: Анисимов, Батуркин, Вайнштейн, Зайцев, Каржан

МПК: B21D 43/00

Метки: заготовок, зону, листовых, отделения, подачи, стопы

...дополнительнымироликами 16. На роликах 16 установлена кассета 17 с заготовками 18,перемещаемыми в положение 19 механизмом перемещения, состоящим иэпоперечины 20 с упорами 21,имеющими воэможность перемещенияпо цилиндрическим направляющим 22посредством пневмоцилиндра 23,На внутренних сторонах станины,в верхней ее части, во втулках 24с возможностью врещения и горизонтального перемещения установленыоси 25. Оси 25 на одних концахимеют магнитные ролики 26, а надругих концах шлицы 27, на которыхустановлены звездочки 28. В среднейчасти осей 25 в проточках 29 установлены вилки 30, прикрепленныеверхней частью к планкам 31, которые,в свою очередь, прикреплены к штокам 32 дополнительных силовыхцилиндров 33, Оба рольганга с возможностью синхронного...

Номер патента: 1068060

Опубликовано: 23.01.1984

Авторы: Анисимов, Кураков, Митерев, Нузман

МПК: A01C 11/00

Метки: аппарат, корней, маточных, посадки, посадочный, свеклы

...свеклы, включающий установленные на раме опорные колеса, горизонтальные звенья с высаживающими конусами, и выталкиватели корней 1.Посадочные аппараты в машине при их объединении увеличивают габариты машины в целом.Целью изобретения является уменьшение габаритов машины.Поставленная цель достигается тем, что посадочный аппарат машины для посадки маточных корней свеклы, включающий установленные на раме опорные колеса, горизонтальные звенья с высаживающими конусами и выталкиватели корней снабжен 1 плавающим колесом, установленным между онорньпли колесами, и соединенными с ними горизонтальными звеньями с высаживающими конусами, расположенными в шахматном порядке, причем выталкиватели корней размещены на плавающем колесе.На фиг.1 изображен...

Номер патента: 1067367

Опубликовано: 15.01.1984

Авторы: Анисимов, Ульянов, Шляхтер

МПК: G01F 23/24

Метки: заполнения, контейнера, материалом, электропроводным

...16 (Фиг,З), эмиттерного повторителя 17.и диода 18. Выход инерционного звена управляющего индикаторной лампой 19, подключен ко вхоСхема 13 (фиг.2) выделения макси-.мума блоков 7 выполнена на диодах 21 и 22 (фиг.З), первый из которых подключен к делителю фсвоего 1 уровня, а второй - к делителю соседнего большего уровня. Эмиттерные повторители 14 блоков 7 выполнены на транзисторах 23 (Фиг.З) .Делители 12 блоков б и 7 (фиг,2) выполнены на резисторах, причем резисторы 24 (Фиг.З) имеют равное между собой сопротивление, а сопротивление резисторов 25 в зависимости от высоты (уровня) расположения соответствующего электро- контактного элемента выбраны, исходя иэ соотношенияО, 11Е -Ор 1- -Где 1:1-(п-.1) - номер уровия 1и - число...

Номер патента: 1066018

Опубликовано: 07.01.1984

Авторы: Анашкин, Анисимов, Дрогайцев, Коц, Чулючкин, Щербаков

МПК: H02P 8/04, H02P 8/24

Метки: двигателем, шаговым

...функциональная схема предлагаемого устройства, 65 Устройство для управления шаговым двигателем содержит датчик импульсов - генератор с автоподстройкой частоты 1, состоящей из частот"ного компаратора 2 и управляемогогенератора 3 импульсов, выход которого связан с первью входом частотного компаратора 2 и через ключ 4подключен к входу вычитания реверсивного счетчика 5, выходу ключа би входу распределителя 7 импульсов.Выход распределителя 7 подключен квходу усилителя 8 мощности которыйвыходами соединен с шаговым двигателем 9. Прямой выход триггера 10подключен к управляющему входуключа 4, а инверсный к управляющемувходу ключа б. Выход реверсивногосчетчика 5 связан с первык входомтриггера 10, а вход сложения счетчика 5 с входом устройства,...

Номер патента: 1065676

Опубликовано: 07.01.1984

Авторы: Анисимов, Нестеров, Суслопаров

МПК: F41C 25/00

Метки: магазин, оружия, спортивного

...в виде одноплечего Г- образного рычага. Зуб 10 защелки 9, входящий в паз 7 крышки.5,. является осью вращения самой защелки и Фиксирует крышку 5 на корпусе 1 магазина Я от продольного смещения, На поверхность 11 защелки 9 постоянно действует пружина 4 подавателя 3, прижимая защелку к дну 12 паза 8. Выступ 13 защелки 9 служит ограничителем поворота последней против часовой стрелки. На другом конце защелки 9, выполнены пазы 14 с боковыми стенками 15 и 16, В пазах 14 размещены эакрайны патронов, находящихся вгнездах 6 крьшки 5. На боковых стенках 16 паз зн 14 выполнены фигурныеграни 17, перекрывающие гнезда патронон и удерживающие патроны отныпадания, В нижней части защелки 9выполнена поверхность 18.Для подготовки магазина к стрельбе...

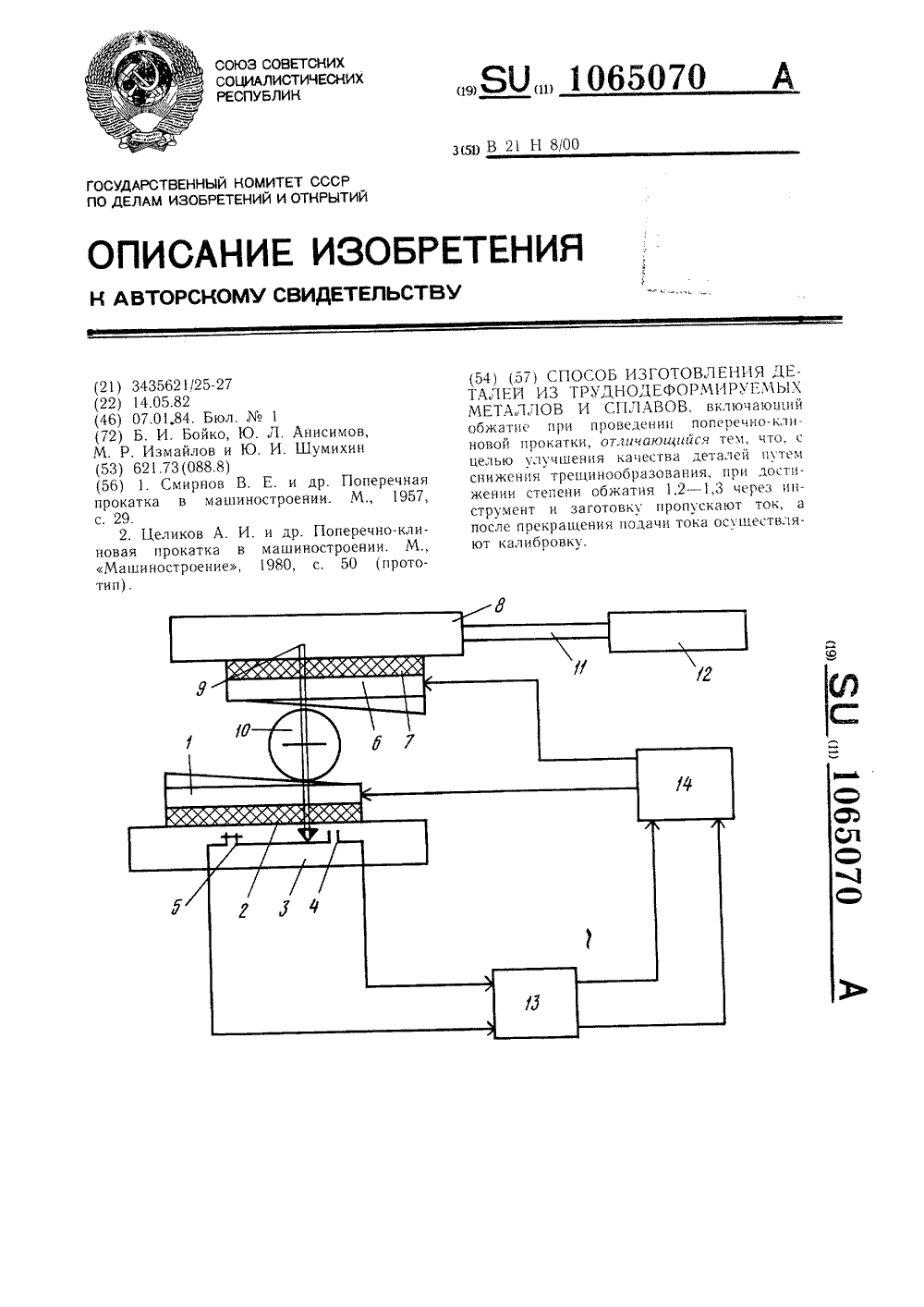

Номер патента: 1065070

Опубликовано: 07.01.1984

Авторы: Анисимов, Бойко, Измайлов, Шумихин

МПК: B21H 8/00

Метки: металлов, сплавов, труднодеформируемых

...угле подьсма " до степени обжатия порядка 1,2 1,3 процес осуществляется обычным порядком. Рел рсы пластичности и устойчивого протекания процесса не исчерпаны.При внедрении клиньев в заготовку образуются буртики из вытесненного из Очага дсфоомации металла, которьс при раскатке горизонтальными плоскостями клиньев образуют на заготовке поясок пе. ременной ширины на угле подьема клиньев. Ьуртики и раскатанные пояскР находятся в зоне опережения, т. с. в зоне реактивных сил тоени 51, поэтому для снижсни 54 этой сос. тавляющей после захват качение заготовки осуществляется по большому диаметру, ие по всей длине заготовки, как в первоначальный момент, а только по пояску, для чего горизонтальные позерхности инструментов понижаются относительно...

Номер патента: 1064097

Опубликовано: 30.12.1983

Авторы: Анисимов, Лысенко, Матющенко, Пугачева, Сыч

МПК: F26B 17/10

Метки: сельскохозяйственных, сушки

...27 на конце. К заборному коллектору 25 всасывающим окном примыкает теплогенератор 28, который снабжен воздуховодом 29, отсекающими жалюзями 30 и терморегулирующей заслонкой 31 с всасывающим окном промежуточного 40 вентилятора 32. Напорное окно последнего соединено воздуховодом 33 с газораспределительной камерой 7, которая имеет шиберы 34, разделяющие ее на секции.Шиберы 34 снабжены рукоятками индивидуального привода 35.Установка по упрощенному варианту(фиг. 5 и 6) содержит сушильную камеру 36 с решетчатым настилом 37, на котором размещена рабочая ветвь транспортера 38 с планками 39 той же формы, что и планки 12 в основном варианте.В конце сушильной камеры 36 установлен отбойный битер 40. Сверху сушильная камера 36 имеет тент 41,...

Номер патента: 1064096

Опубликовано: 30.12.1983

Авторы: Анисимов, Евтеев, Кошелев, Оганесян, Увин, Федоров, Храмцов, Яковлев

МПК: F26B 17/04

Метки: льнотресты, сушки

...камеру с рабочимн тепловентиляционным туннелями, отделенными один от другого перегородками,транспортер для перемещения слоя материала в рабочем туннеле и фильтрующиесетки, каждая фильтрующая сетка имееткаскас в виде трехгранной призмы с защитным козырьком, шарнирно укрепленный на соответствующей перегородке подтранспортером, и установка снабжена направляющими для ее перемещения, а попериметру - уплотнением,На фиг. 1 изображена предлагаемая,установка, продольный разрез; на фиг, 2 -то же, поперечный разрез; на фиг. 3фильтрующее устройство, вид сверху;на фиг. 4 - узел 1 на фиг, 3.Установка содержит многосекционную 45камеру 1, содержащую тепловентиляционный туннель 2, вентиляторы 3, калориферы 4, парокондеисатопроводы 5, рабочий...

Номер патента: 1063496

Опубликовано: 30.12.1983

Авторы: Андрианов, Анисимов, Гагарин, Клецкий, Ковалев, Лысенков, Перепадя, Тихомиров, Челенко

МПК: B21B 37/66

Метки: автоматическом, валков, полосы, регулировании, толщины, фильтрации, эксцентриситета

...источник опорного напряжения, ключ, компаратор и элементзадержки, дополнительно введены пер.вый и второй блоки умножения и дат"чик скорости прокатки полосы в клети, причем выход датчика усилиясоединен с первым входом первого сумматора, выход которого соединен с 10первым входом первого блока умножения, выход которого соединен с первым входом первого интегратора,выход которого соединен с вторым входом первого сумматора и является выходом устройства, выход первого сумматора соединен также с первым входом блока дифференцирования и входомпервого блока выделения модуля, выход блока диФференцирования черезключ и второй блок выделения модуля соединен с первым входом второгосумматора, выход второго сумматорасоединен с первым входом...

Номер патента: 976777

Опубликовано: 23.12.1983

Авторы: Анисимов, Джанашвили, Карпухин, Кричевский, Мхитаров

МПК: G01N 17/00

Метки: испытания, светостойкость

...использовать, например, оптическое стекло бесцветное ультрафиолетовое марки БС б (см, каталог "Стекло цветное оптическое", ГОСТ 9411-66;)В табл, 1 приведены сравнительныеспектральные характеристики оптического стекла марки БС б и озона,Таблица 1.60 П Р и м е ч а н и е. ДБСЬ- ская плотность светофильтра БСб на толщине 0,1 мм; Д о - оптическая плотность слоя озона, соответствующая 90 стояния солнца над горизонтомов низких широтах,Диапазон измерения толщины светофильтра устанавливают с учетом усредненных данных относительной толщины озонного слоя, проходимого солнечными лучами в зависимости от высоты стояния солнца над горизонтом и широты местности. Эти данные приведены в табл, 2,Как видно из табл, 2, для получения излучения,...

Номер патента: 1062443

Опубликовано: 23.12.1983

Авторы: Анисимов, Архангельский, Горбунов, Исаев, Красулин, Потапов, Таранта, Тихомиров

МПК: F16C 33/02

Метки: подшипник, скольжения

...зоны, 15 что приводит к задирам поверхностей скольженияЦелью изобретения является повышение долговечности подшипника20скольжения.,Укаэанная цель обеспечиваетсятем, что в подшипнике скольжения,содержащем вал и вкладыш, на рабочейповерхности которого выполнена круговая незамкнутая канавка с выходомв наименее нагруженную зону подшипника, на рабочей поверхности вкладыша дополнительно выполнен ряд параллельных незамкнутых канавок, аучастки поверхности вкладыша междуканавками выполнены с наклоном отдиаметральной оси симметрии к торцамвкладыша.На фиг.1 изображен вкладыш подшипника, продольный разрез; на фиг.2 35фиг. 2 - вал и вкладыш в гоне подвода смазки в увеличенном масштабе(сечение А-А на фиг.1) .Подшипник скольжения содержитвал 1 и...

Номер патента: 1062268

Опубликовано: 23.12.1983

Авторы: Анисимов, Горяйнов, Дидевич, Ефанова, Камардин, Мачикин, Муравьев, Фролов, Ярошевский

МПК: C21B 7/24

Метки: доменной, зоны, отбора, печи, проб, фурменной

...топлива с использованием специальных малогабаритных киноаппаратов, которые вводятся в фурменную зону во внутренний канал водоохлаждаемой исследовательской трубы; отснятые в различных тачках Фурменной эоны кадры дают возмож ность оценить ход сгорания пыли, В .частности, сгорание пылеугольного топлива завершается на расстоянии 250-300 мм от носка Фурмы СЗ,ЗОднако это устройство не обеспечивает получения количественных данных о полноте сгорания пылеугольного топлива и является чрезвычайно сложныме35Наиболее близким к изобретению по технической сущности и достигаемым результатам является устройство для отбора проб нз Фурменной зоны доменной печи, содержащее водоохлаж 40 денный корпус с центральным гаэоотборным каналом и кольцевой полостью...

Номер патента: 1062234

Опубликовано: 23.12.1983

Авторы: Анисимов, Борозденков, Винарская, Навроцкая, Назаров

МПК: C08L 93/04

Метки: восковой, калиброванных, композиции, листов

...вальцах в предлагаемомтемпературном режиме позволяет получить восковую композицию, калиброванные листы которой обладают улучшенной ударной прочностью. При Обработке восковой массы на смесительных вальцах при температурах выше45 С вязкость материала снижается,6масса легко проскальзывает череззазор между вальцами, что не позволяет достигать высоких напряжений сдвига, обеспечивающих изменение кристаллической структуры восковой массы. При обработке восковоймассы на смесительных вальцах притемпературах ниже ЗООС Восковая ;а- ане обладает достаточной пластичностью и при обработке крошится.Необходимый температурный режимдополнительной обработки (30-45 С)обеспечивается за счет тепла, выделяющегося:в результате деформации, действия сил...

Номер патента: 820357

Опубликовано: 23.12.1983

Авторы: Анисимов, Микрюков, Нестеров

МПК: F41C 11/00

Метки: запирающий, механизм, оружия, спортивно-охотничьего
