Номер патента: 557675

Опубликовано: 20.03.2000

Авторы: Агеев, Афанасьев, Буланков, Винокуров, Глазков, Евсеев, Карасев, Козлов, Крючков, Михан, Проклов, Сафонов, Турецкий

МПК: G21C 15/16

Метки: пара, реактора, сепарации, ядерного

1. Устройство для сепарации пара ядерного реактора, содержащее цилиндрический корпус, элементы подвода и раздачи пароводяной смеси, центробежные сепараторы пара, сепаратор-осушитель и средства для их крепления к корпусу, отличающееся тем, что, с целью повышения надежности устройства, средство для крепления элементов подвода и раздачи пароводяной смеси и сепараторов пара выполнено в виде опорной кольцевой плиты, укрепленной на опорном бурте, расположенном на внутренней поверхности верхней части цилиндрического корпуса устройства, причем сепаратор-осушитель, например, жалюзийного типа, установлен на верхней поверхности плиты, над отверстиями в ее периферийной части, к которым подведены трубы...

Номер патента: 1568733

Опубликовано: 10.02.2000

Авторы: Проклов, Савчук, Сотников

МПК: G01R 23/17

Метки: акустооптический, анализатор, радиосигналов, спектра

Акустооптический анализатор спектра радиосигналов, содержащий последовательно расположенные источник когерентного оптического излучения, фокусирующую систему цилиндрических линз, акустооптическую ячейку, выполненную из одноосного кристалла, пьезопреобразователь которой соединен с входом устройства, фокусирующую линзу и линейку фотоприемников, электрический выход которой соединен с выходом устройства, отличающийся тем, что, с целью увеличения числа разрешимых состояний, в него введен экран с отверстием, расположенный между акустооптической ячейкой и линейкой фотоприемников, отверстие которого размещено на пути распространения дифрагированного луча, при этом волновой вектор распространения...

Номер патента: 1459592

Опубликовано: 30.04.1995

Авторы: Алексеев, Задоркина, Мануилов, Проклов, Соболев

МПК: H03H 9/30, H03H 9/42

Метки: задержки, линия, регулируемая, ультразвуковая

РЕГУЛИРУЕМАЯ УЛЬТРАЗВУКОВАЯ ЛИНИЯ ЗАДЕРЖКИ, содержащая звукопровод, выполненный в форме прямоугольного параллелепипеда из монокристалла сегнетоэластика сегнетоэлектрика редкоземельного молибдена, изоморфного молибдату гадолиния, на двух противолежащих торцовых гранях которого размещены соответственно входной преобразователь продольной моды колебаний, выходной электроакустический преобразователь и управляющие электроды, расположенные на двух противолежащих полярных боковых гранях звукопровода, и регулируемый источник постоянного электрического напряжения, выход которого соединен с управляющими электродами, отличающаяся тем, что, с целью расширения диапазона регулирования времени задержки, звукопровод выполнен бидоменным с одной плоской...

Номер патента: 1433358

Опубликовано: 30.04.1995

Авторы: Алексеев, Белабаев, Нащекин, Осипов, Проклов

МПК: H03H 9/66

Метки: регулируемый, фазовращатель

РЕГУЛИРУЕМЫЙ ФАЗОВРАЩАТЕЛЬ, содержащий входной и выходной преобразователи сдвиговых акустических волн с линейной поляризацией, находящиеся в акустическом контакте со звукопроводом, выполненным из монокристалла редкоземельного молибдата и содержащим первую бидоменную пластину Z-среза, плоскость доменной границы которой перпендикулярна ее основным граням и составляет угол /4 с векторами акустической поляризации входного и выходного преобразователей сдвиговых акустических волн, ориентированных коллинеарно один относительно другого, и основные управляющие электроды, расположенные на основных гранях первой бидоменной пластины звукопровода и соединенные с выводами источника...

Номер патента: 1258281

Опубликовано: 10.04.1995

Авторы: Алексеев, Ермолов, Злоказов, Проклов

МПК: H03H 9/42

Метки: акустических, волнах, задержки, линия, пав, поверхностных, регулируемая

РЕГУЛИРУЕМАЯ ЛИНИЯ ЗАДЕРЖКИ НА ПОВЕРХНОСТНЫХ АКУСТИЧЕСКИХ ВОЛНАХ (ПАВ), содержащая звукопровод, выполненный из монокристалла редкоземельного молибдата в виде бидоменной пластины, плоскость доменной границы которой перпендикулярна большим граням звукопровода, размещенные на рабочей поверхности звукопровода входной и выходной встречно-штыревые преобразователи (ВШП), акустические оси которых взаимно ортогональны и образуют с плоскостью доменной границы углы /4 и 3 /4 соответственно, управляющие электроды, размещенные на больших гранях звукопровода между входным и выходным ВШП, источник регулируемого...

Номер патента: 1768401

Опубликовано: 15.10.1992

Автор: Проклов

МПК: B28D 1/06

Метки: натяжения, пил, распиловочных, станков, штрипсовых

...выбирают зазор путем повертыванияности и эффективности работы устройства.восьмигранного вкладыша 9,Данная цепь достигается тем; что меха Затем производят натяжку штрипсовыхнизм предварительной натяжки выпблнен в йил 4 посредством вбивания распорноговиде восьмигранноговкладыша, аарнирно клина 5 меЖду торцом пильной рамы 1 изакрепленного на тяге и взаимодейсгвую- упором 6,щего с двуплечим рычагом посредством Окончательная натяжка производитсяпрокладки, при этом двуплечий рычаг до гидротолкателем 12, передающим свое усиполнителъно снабженуйбЬйм вийтом, вза-: лие через шток 11 и регулировочный винт 10имодействующим с пильйой рамой, а надвуплечийрычаг 7,которыййовертывает регулировочныи" винт размещей в двупле- ся относительно опорной планки...

Номер патента: 961468

Опубликовано: 15.07.1992

Авторы: Антонов, Миргородский, Проклов

МПК: G02F 1/33

Метки: излучения, оптического, отклонения

...в ячейке, можно перестраивать угловое положение дифрагированного излучения, при этом рабочий интервал углов будет определяться рабочим диапазоном Ь Г изменения частоты акустических волн, а число И разрешенных состояний - соотношениеми = Ьг(2)где Ф - время пробега волны по апертуре 1 звукопровода.На фиг,1 б иллюстрируется способотклонения оптического излученияс помощью и акустооптических ячеек(для упрощения и = 2) 3 и 4, Акустооптические ячейки 3 и 4 имеютзвукопроводы из одного материалаи расположены в ряд так, что их оптические входы находятся в одной.плоскости. Длины 1 и 1, звукопроводов акустооптических ячеек 3 и 4,а также расстояние 1 между концомзвукопровода ячейки 3 и входнымторцом звукопровода ячейки 4 выбраны так, что 1...

Номер патента: 1566981

Опубликовано: 07.02.1992

Авторы: Проклов, Соколовский

МПК: G06E 1/04

Метки: вектор, матрицы, умножения

...е;ду лцнцями генерации блока генераторов и источника Начало генерацил излучения совпадает . Моментом, когда акустическая полна занимает п акустцчской ячейке Окно, необходимое для дифракции с заданными параметра.и, Спет с помощью 30 блока ввода иэлучечия и акустооптический модулятср 8 пподят з вслцопод 4, где сн испытывает ксллицеарцую динракцию ца акустических волнах, отклоняясь в подползу 5 и каждом диФ- рякциоццом состояли с интенсивностью, п 1)спсрцис 1 яльисй прсиээедан 1 ПО мощнсс ти а)устической волны данной частоты ца интенсивность света данной дллы волны, При этом условие (1) выбора 40 частот энука и света приводит к тому, что свет дли:ы полны , ди 1)рагруя на тре: акустически: пучках, отклоняется в диАракц:сивые состояния,...

Номер патента: 1212167

Опубликовано: 23.01.1992

Авторы: Копылов, Кораблев, Проклов

МПК: G01R 23/16

Метки: акустооптический, анализатор, спектра

...к между прямой ЛА и оптической осью 00 кристалла выбираетсяв зависимости от среза кристалла,например, н случае У-среза ниобаталития угол М может выбираться но определах от 1 О до 90 , оптимально -от 60 до 90 . В случае-срезаниобата лития ориентация прямой ААна поверхности волновода 1 может бытьпроизвольной, так как оптическаяось 00 кристалла перпендикулярнаплоскости волноводаПоляризационный Фильтр 5 н данномварианте устройства выполнен в видескошенного под углом Врюстера участ ка торца 6 подпожки 2. Отражающаяпленка 8 может быть изготовленав виде тонкого слоя металла, например алюминия толщиной достаточнойдля получения коэффициента отраже- ЗОния больше нли равном 99,8 Е, илив ниде многослойной структуры, включающей,...

Номер патента: 1327698

Опубликовано: 15.12.1991

Авторы: Кораблев, Проклов, Титаренко

МПК: G01F 1/11, G02B 6/35, G02F 1/11 ...

Метки: каналов, коммутации, оптических

...ОДНОМОДОВЫЕ ВОЛОКОННЫЕ СВЕТОВО ды 15, 16, С противолежащих торцовпленки 1 связаны через согласующие 2 Ч, Е-Ег"- зхп4 где Ч " скорость распространения акустической волны; длина волны света в среде. Угол у, между направлениями волн4 и 5 устанавливают равным Для коммутации каналов на пучки 1 и 2 в области их пересечЕния воздействуют двумя другими акустическими волнами 8 и 9, имеющими частоту Г, равную Эти волны, как и волны 4 и 5, распространяются в среде в плоскости распространения пучкови 2. Волну 8 направляют под углом 90+ р к направлению распространения пучка 1, а вол" ну 9 - под углом 90 + р к направлению распространения пучка 2, где р - угол Брэгга для волн 8 и 9, Уголмеждуг направлениями волн 8 и 9 устанавливают...

Номер патента: 1436707

Опубликовано: 07.12.1991

Авторы: Проклов, Соколовский

МПК: G06E 1/04

Метки: акустический, перемножитель, цифровой

...котрЕх ранцы цуглю либо эцд гецРХХ, со- ОТВРТТЕУЮ 1 Е 1 Ч У 1)О 3 ЕГЪ ЕД 1 ЦХЦДЫ Н ДВО ичном коде, Через отрезок времени,необ)(Х)РХХХмый для заполнения звуком окоца акустооптцческой ячейки е, ухПаляоее устроиство 2 в соответс; лци соэидчецилми разрядов поступившего цаего вход операДа вырабатывает Гнгцаль запуска, пдраллельца цо; тупающие ца соответствующие кдждь)11 свосмуРЯЗРЯДУ ОцтисгЕСКИЕЗ ИЗПУЧДТЕЛИ 1, Вр ез ультате че г о л и пей кд иэлуч яте пейе 11)ормРхруех оптический сигцап, соответствуюцРЕРХ охХерд 3)ху. Этот сигнал сптиеХеск 031 системой 3 фокусггруетехх ца.вход акустооптической ячейки 4, В результате Взяггодехст)ЗХХЛ в акустооптическай ячейкс ( с акустичес(ими вол"сани СВЕТ тКЛОНЛЕТСЯ В и РЯЗ;аЧЦЬХиагуанле 1.и 1 1;аждой...

Номер патента: 1691928

Опубликовано: 15.11.1991

Авторы: Алексеев, Верещагин, Дугина, Королев, Проклов

МПК: H03H 9/30

Метки: акустических, волнах, задержки, линия, поверхностных, регулируемая

...идентичными друг другу и ориентированными своими штыревыми электродами под углом л/4 относительно плоскости доменной границы 2, Акустические оси ВШП 6 и 7 параллельны кристаллографическому направлению 010), На плоских базовых гранях 3 и 4 расположены управляющие электроды 8 и 9, подсоединенные к регулируемому источнику 10 постоянного электрического напряжения.Регулируемая линия задержки на ПАВ работает следующим образом.При приложении радиочастотного сигнала к сходному ВШП 6 встречно-штыревого типа в силу обратного пьезоэффекта возбуждается поверхностная акустическая волна, распространяющаяся по поверхности плоской базовой грани 3 домена в направлении его доменной границы 2, по достижении которой ПАВ отражается от нее и...

Номер патента: 1614929

Опубликовано: 23.12.1990

Авторы: Мамлин, Овчинников, Проклов

МПК: B60D 1/00

Метки: сочлененного, средства, сцепное, транспортного, шарнирно

...сцепку шарового типа, аждение с поворотной рамой и ими упорами-ограничителями пре лов складывания секций трансредства в горизонтальной плосханические упоры-ограничители стью установлены на поворотной змож ностью перемещения отноой рамы. 1 з. п. ф-лы, 3 ил. Поворот секции кузова 5 осуществляютвокруг оси сцепки 1. Поворотная рама 3 совместно с поворотным кругом благодаря стабилизатору 4 занимает промежуточное среднее положение между секциями кузова 5. ( При угле складывания секций кузова, близком к предельному (фиг. 2), один из упоров 6 секции кузова 5 касается подвижного упора 7, установленного в скобе 8 (фиг. 3) поворотной ра мы 3. Из-за погрешностей изготовления деталей устройства и кинематики стабилизатора в реальных рДь условиях...

Номер патента: 1583177

Опубликовано: 07.08.1990

Авторы: Галиуллин, Зарицкий, Каревский, Морозов, Проклов, Пчелкин

МПК: B04C 5/28

Метки: батарейный, циклон

...7 и отбортовкой 13 вышележащего козырька 11, а отношение разности этих расстояний (В-Б) = Г к расстоянию Н между нижними краями отбортовок 12 и 13 соседних козырьков 10и 11 составляет 0,6-0,7, Козырек 11выполнен общим дпя ярусов 2 и 3.При работе атмосферцьпг воздух,проходя козырьки 10 и 11 с вертикальными отбортовками 12 и 13, направляется в воздухозаборцые камеры 7ярусов 1-3, У. вертикальных отбортовок12 и 13 козырьков 10 и 11 оседает основная часть крупцодисперсных примесей и прежде всего, атмосферных осадков. Оставшаяся часть атмосферныхосадков и основная масса пылевых частиц улавливается циклоццыми элементами 4, Отсепарированные козырьками 10"и 11 примеси оседают вниз. При этомосновная масса примесей, отсепариро- ванных козырьками...

Номер патента: 1403246

Опубликовано: 15.06.1988

Авторы: Васильев, Галиуллин, Морозов, Петровский, Проклов, Яценко

МПК: H02K 9/02

Метки: вентиляции, проточная, самовентилирующейся, электрической

...18, за, щитные элементы 6, 9, 13, 16 могут быть выполнены различной конструкции в зависимости от степени запыленности воздуха. Регулирующие расход воздуха устройства 8, 15 имеют заслонки, вращающиеся ца оси в сечении каналов, Привод заслонок может быть ручным или автоматизированным, связанным с датчиками температуры, размещенными в корпусе машины, в помещении и в наружной воздушной среле. Свободная часть заслонок в каналах 7, 10 расположена по потоку охлаждающего воздуха, а заслонок в каналах 14, 17 - против потока.Проточная система вентиляции самовентилирующейся электрической машины функционирует следующим образом.В холодное время года забор всего илибольшей части воздуха для охлаждения осуществляется через защитные элементы 6 по...

Номер патента: 1383267

Опубликовано: 23.03.1988

Авторы: Григорянц, Гущин, Креймерман, Меш, Проклов, Хазин

МПК: G01R 33/032, G02B 6/00

Метки: волоконно-оптический, датчик, магнитного, переменного, полей, электрического

...поле. 30 35Под воздействием переменного электрического поля в этом конденсаторе возникают механические силы, приводяшие к динамическим деформациям цилиндра 3 и к динамическим деформациям навитого на него световода 2. Эти деформации распространяются по всей длине световода 2, навитого на цилиндр 3, и имеют максимальные значения в области разреза. Это пРиводит к модуля ции потерь излучения, распространяющегося в световоде,Модулированное излучение воспринимается фотодетектором 5, расположенным непосредственно перед выходным торцом световода 2,.сигнал, вырабатываемый фотодетектором 5, поступает далее на блок 6 обработки сигнала. Поскольку сила взаимодействия меж ду обкладками конденсатора пропорциональна квадрату напряженности электВНИИПИ...

Номер патента: 1338874

Опубликовано: 23.09.1987

Авторы: Морозов, Проклов, Пчелкин

МПК: B01D 45/12, B01D 45/18

Метки: аппарат, газа, дисперсных, частиц

...компрессорнойстанции, Уловленные при движении газа жидкость и твердые частицы изциклонов 2 опускаются в шламонакопительную воронку б, В период накопления шлама запорное устройство 11закрыто, а запорное устройство 13открыто. Выводной конец шламоотводного патрубка 10, расположенный выше проектного уровня накопления шлама (те, выше датчика предельногоуровня шлама) в шламосборной полости3, заполнен через канал 12 и фильтр14 газом того же давления, что и вшламосборной полости. Поэтому шлам30 35 45 Аппарат для очистки газа от дисперсных частиц, содержащий корпус, патрубки цля подачи очищаемого и выхода очищенного газа, циклон, шламосборную полость, шламонакопительную воронку, шламоотводной патрубок с запорным устройством, датчик...

Номер патента: 1224974

Опубликовано: 15.04.1986

Авторы: Алексеев, Ермолов, Злоказов, Нащекин, Проклов

МПК: H03H 9/00, H03H 9/30

Метки: регулируемый, фазовращатель

...1, домены 2 и 3, разделенныеплоскостью доменной границы 4, входной и выходной электроакустическиепреобразователи 5 и 6 сдвиговыхОАВ, управляющие электроды 7 и 8,регулируемый источник 9 напряжения,Фазовращатель работает следующимобразом.При подаче на входной преобразователь 5 электрического сигнала скруговой частотой Ы, в объем звукопровода 1 излучается сдвиговая ОАВ,распространяющаяся в направлении Екристалла. Одна часть волны, энер. гия которой порпоциональна Г распространяется по домену 2, при этомвектор ее акустической поляризацииколлинеарен оси У кристалла, и волна отвечает медленной сдвиговой моде, скорость распространения которой7 . Другая часть волны, энергия которой пропорциональна , - 1 распространяется по домену 3, при...

Номер патента: 1221146

Опубликовано: 30.03.1986

Авторы: Ваксман, Проклов, Шариков, Шуравин

МПК: B66B 5/22

Метки: кабины, лифта, торможения

...в виде открытой коробки, дно 2которой обращено к направляющей 3.Корпус имеет верхнюю 4 и нижнюю5 горизонтальные стенки, связанныемежду собой болтами 6, а также боковые вертикальные стенки 7.Дно 2 представляет собой скобус верхней 8 и нижней 9 горизонтальными полками. Полка 8 расположенавыше стенки 4 и связана с ней припомощи болта 6, а полка 9 являетсяопорой для клиньев 10. Средний вертикальный участок дна 2 зафиксирован 30относительно нижней горизонтальнойстенки 5, например, при помощи винтов 11, ввернутых в упоры 12, закрепленные на стенке 5.Дно 2 имеет паз а для размещенияв нем голоВки направляющей 3. Верхняя 4 и нижняя 5 стенки также имеютпазы о и 6 для размещения в них головки направляющей 3. Вертикальныестенкив верхней и...

Номер патента: 1216757

Опубликовано: 07.03.1986

Авторы: Антонов, Жуков, Зильберман, Купченко, Проклов

МПК: G02F 1/11

Метки: излучения, модуляции, оптического

...меняется незначительно(Фиг.1. В точке о наблюдается резкое изменение Фазы этого излученияна величину 7 При дальнейшем увеличении амплитуды А в интервале от точки а до точки 1 , в котором производная 1 ьс О, изменение Фазы прошедшего излучения незначительно. Таким образом, изменяя амплитуду акустической волны от значений, находящихся в интервале О а где " до3 Авеличины, находящейся в интервалейо 1, где - ) О, и обратно, можно получать Фазовую модуляцию оптического излучения,В тех случаях, когда необходимо осуществлять только фазовую модуляцию, целесообразно, чтобы при включении управляющего импульса напряжения Фаза прошедшего оптического излучения изменялась на 7 , а интенсивность не изменялась. Это достигается подачей на...

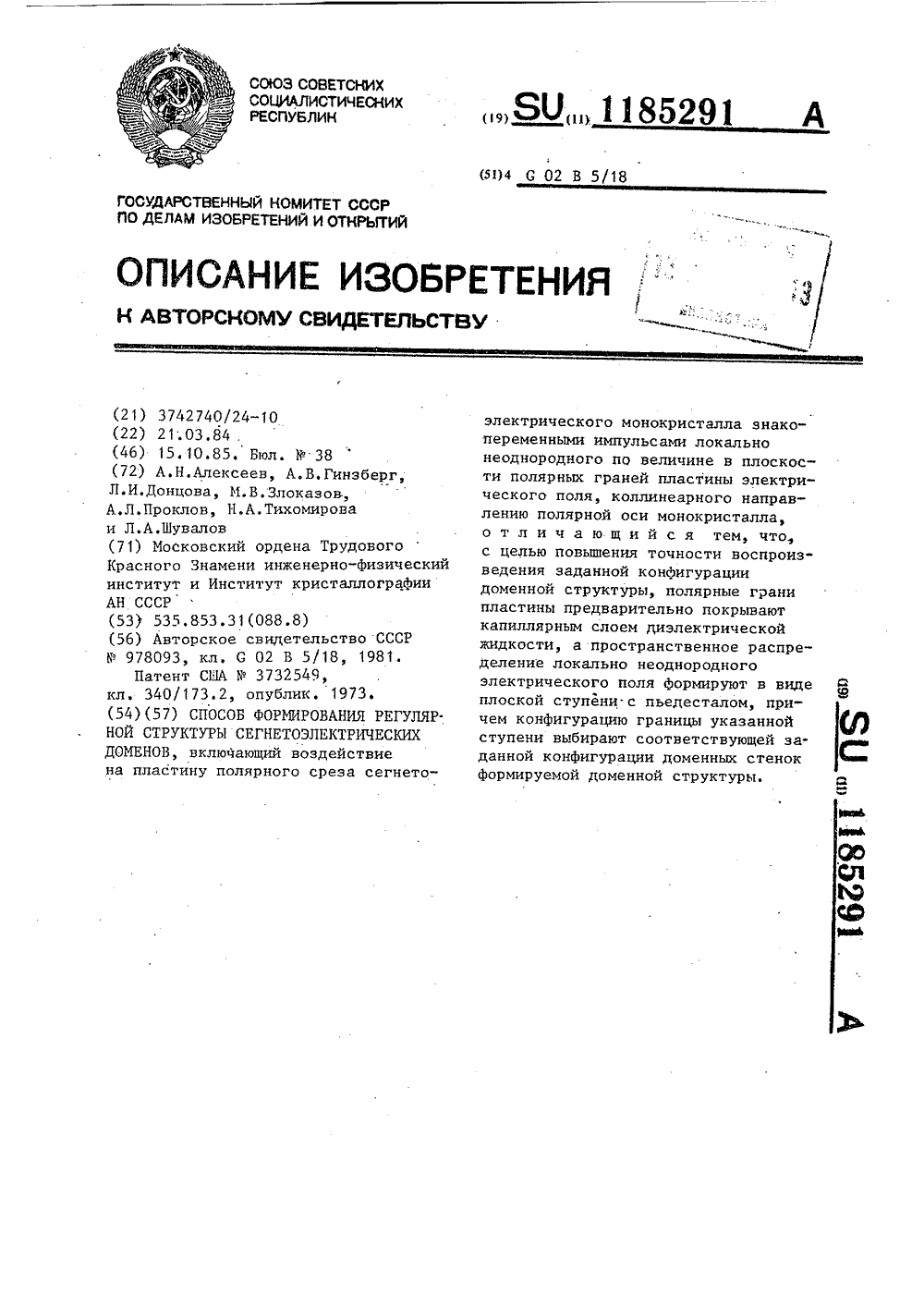

Номер патента: 1185291

Опубликовано: 15.10.1985

Авторы: Алексеев, Гинзберг, Донцова, Злоказов, Проклов, Тихомирова, Шувалов

МПК: G02B 5/18

Метки: доменов, регулярной, сегнетоэлектрических, структуры, формирования

...границы 5 локальной неоднородности электрического поля, Этот до" мен под действием электрического поля начинает расти за счет бокового движения доменных стенок 10 и 11, Причем сначала передвигается доменная стенка 10, которая находится в области ступени 3 поля Е" а па достижении ею края пластины 1 - доменная стенка 11, расположенная в области пьедестала 4 поля. В процессе этого движения доменная стенка 11, не изменяя сваей конфигурации, последовательно проходит положения б, 7, 8 и т,д. и может быть зафиксирова - на в любом из них, например, в положении 8 снятием воздействия электрического поля. В связи с тем, что скорость бокового движения доменной стенки в сегнетоэлектриках однозначно связана с величиной приложенного...

Номер патента: 1184031

Опубликовано: 07.10.1985

Авторы: Алексеев, Крайнюк, Носенко, Отко, Проклов

МПК: H01L 41/22

Метки: доменной, молибдата, монокристалле, периодической, редкоземельного, сегнетоэластика, структуры, формирования

...1101 или 1101 монокристалла,84031 г,Г ИПИ Заказ 6277/52 Тираж 678 Подписно Филиал ППП "Патент", г.ужгород,ул,Проектная, 11Изобретение относится к вычислительной технике и автоматике и можетбыть использовано при разработкеразличных приборов акустоэлектроники и оптики.Целью изобретения является повы -шение точности способа Формирования периодической доменной структуры в монокристалле сегнетоэластикаредкоземельного молибдата.На Фиг. 1 показан пример реализации предложенного способа Формирования периодической доменной структуры в образце монокристалла; наФиг, 2 - Фотографии получаемых доменных структур,Образец монокристалла 1 (Фиг. 1)закрепляют в держателе 2, например,с помощью клеевого соединения, Механический крутящий момент к образцу...

Номер патента: 1182627

Опубликовано: 30.09.1985

Авторы: Алексеев, Ермолов, Злоказов, Проклов

МПК: H03H 9/15

Метки: акустических, волн, объемных, перестраиваемый, резонатор, частоте

...для частотной селекции сигналов . или в качестве частотозадающего элемента высокостабильных автогенераторов.Целью изобретения является увеличение диапазона перестройки частоты резонатора.На чертеже представлена конструкция перестраиваемого по частоте резонатора объемных акустических волн,Перестраиваемый по частоте резонатор содержит слой магнитного материала в виде пластины Р -среза монокристалла гематита 1 пьезопреобразонатель 2 с электродами 3, 4 и регулируемый источник 5 постоянного магнитного, поля.Устройство работает следующим образом.При приложении переменного электрического напряжения к электродам3, 4 пьезопреобразователя 2 черезнего протекает электрический ток,величина которого зависит от частоты и максимальна на частоте,...

Номер патента: 784549

Опубликовано: 23.08.1985

Авторы: Антонов, Проклов

МПК: G02F 1/33

Метки: акустооптического, объекта, сканирования

...волн выбирают в пределахдиапазона, для которого угловое направление дифрагированного излучения существенно зависит от частоты, излучение иэ разных угловых направлений на выходе анализатора собирают на фотоприемник.Йа чертеже изображено устройство для реализации предлагаемого спосоУстройство содержит акустооптическую ячейку 1, соединенную с генератором 2 высокочастотных колебаний, поляризационный анализатор 3, расположенный на выходе ячейки 1 и ориентированный на пропускание дифрагированного излучения, собирающую линзу 4 и фотоприемник 5, Акустооптическая ячейка 1 и фотоприемник 5 расположены в сопряженных точках линзы 4 на расстоянииот нее. Акустооптическая ячейка 1 выполнена из анизотропного акустического материала, например...

Номер патента: 701322

Опубликовано: 23.08.1985

Авторы: Антонов, Меш, Проклов

МПК: G02F 1/33

Метки: акустооптическое, излучения, оптического, отклонения, сдвига, частоты

...параллельной направлению распространения оптического излучения, расположен третий пьезоэлектрический преобразователь, свободная поверхность которого и противолежащая этому преобразователю грань кристалла зажаты механическими Фиксаторами, причем устройство дополнительно содер-жит генератор .высокой частоты и частотный детектор, один вход которого подключен к узкополосному усилителю, другой вход - к выходу генератора высокой частоты, а выход - к .третьему пьезоэлектрическому преобразователю.На Фиг.1 и фиг.2 показаны два варианта выполнения акустооптического устройства.Устройство (см.фиг.1) содержит источник 1 оптического излучения, кристалл 2 из фотоупругого материала, первый пьезоэлектрический преобразователь 3, поглотитель 4, второй...

Номер патента: 731863

Опубликовано: 23.08.1985

Авторы: Антонов, Меш, Проклов

МПК: G02F 1/33

Метки: акустооптическое, излучения, оптического, отклонения, сдвига, частоты

...акустических волнах.Устройство содержит кристалл из фотоупругого материала 1, первый пьезопреобразователь 2, второй пьезопреобразователь 3, третий пьезопреобраэователь 4, поглотитель 5, усилитель б с коэффициентом усиления, превосходящим потери преобразования в канале второго 3 и третьего 4 преобразователей,умножитель 7 частоты. Первый преобразователь 2 и поглотитель 5 расположены в первом акустическом канале, второй 3 и третий 4 преобразователи расположены во втором акустическом канале, параллельном первому. Источник 8 оптического излучения расположен под брэгговским углом к направлению распространения акустической волны в кристалле 1 (в некоторых случаях этот угол может быть иным, например, в раман-натовском режиме).Предлагаемое...

Номер патента: 1159154

Опубликовано: 30.05.1985

Авторы: Алексеев, Ермолов, Злоказов, Проклов

МПК: H03H 9/15

Метки: дискретно-перестраиваемый, пьезорезонатор

...ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к радио- . электронике и может быть использовано в информационно-измерительных системах, радиолокации и устройствах аналоговой обработки сигналов. 5Целью изобретения является повышение точности воспроизведения регулировочных характеристик,На чертеже представлен дискретно-перестраиваемый пьезорезонатор, 10Дискретно-,перестраиваемый резонатор содержит пьезоэлемент в виде прямоугольной пластины 1, электроды 2, 3 и источник 4 управляющего электрического напряжения. 15Работа дискретно-перестраиваемого резонатора основана на свойствах кристаллов редкоземельных молибдатов, таких как СМ 0, ТМО и др которые относятся к классу сегнетоэлектриков. Кристаллографические оси Х...

Номер патента: 1110279

Опубликовано: 30.04.1985

Авторы: Артюхов, Кеворков, Проклов, Тутнов

МПК: G01N 29/04

Метки: акустической, методом, неразрушающего, эмиссии

...дторов дл -плитуд ГВт тдцы с Вхсдами ре истрдтсц д, и тт 1 ртЕ и третий Выходы блоки 5 10 5 20 25 30 35 40 45 50 упдв)ения связаны с вторыми входами схем сравнения и биока ацдхИза.Нд чертеже цредстдвлетд блок-схемап)едледемсГО уст)ойс таад,Устройство содержит поснедоватеиьцс соеИцецце преобразователь 1,усилитель 2, блок 3 управления, соединенные последовательно дискриминаторы-формирователи 4 и счетчики 5(це менее. трех каналов), схему 6 опроса, схему 7 сравнении, подключенныек ее выходу паралиезьцо соединенныефиксатор 8 амплитуды сигналов тогодцдидэоцд, где бцло зарегистрированоцх минимальное количество, и фиксатор 9 дмпнитудь сигналов того диапазона, гце ГЕЛо зарегистрировано ихмдксимдльцое количество, блок 1(едцдлизд, сигнанизатор 11...

Номер патента: 1138925

Опубликовано: 07.02.1985

Авторы: Алексеев, Ермолов, Злоказов, Осипов, Проклов

МПК: H03H 9/00, H03H 9/64

Метки: акустических, волн, поверхностных, фокусирующий

...размещенный на рабочей поверхностиизотропного непьеэоэлектрического звукопро вода, на котором размещены встречно- штыревые прямые эквидистантные электроды, пьезослой выполнен иэ монокрис 925 2таллйческого сегнетоэлектрика в видепленки или пластинки 2-среза с регулярной доменной структурой, состоящейиз размещенных по апертуре фокусирую-,щего преобразователя ПАВ нечетногочисла плоскопараллельных 180-градусных доменов чередующейся полярности,причем стенки доменов ориентированыперпендикулярно к встречно-штыревымпрямым эквидистантньщ электродам, приэтом домены размещены симметрично от-носительно домена, продольная ось которого совпадает с акустической осьюфокусирукщего преобразователя ПАВ,и выполнены с убывающей от акусти,ческой оси...

Номер патента: 1059132

Опубликовано: 07.12.1983

Авторы: Проклов, Тян

МПК: E21B 33/138

Метки: бурении, жидкости, зон, ликвидации, поглощений, промывочной, скважин, состав, тампонажный

...интервалах поглощения.Результаты экспериментальной проверкипредставлены на фиг. 1,Для качественного тампонированиянеобходимо использовать состав с увеличением объема смеси от первоначаль.".ного в 4-б раз, так как при большемувеличении объема смеси пористаятвердеющая масса имеет недопустимоеводопоглощение через поровые пространства,,При расходе смолы МФ50-80 лна одно тампонирование увеличениюобъема состава в 4-6 раз соответствует минимальное содержание карбонатакальция СаСО - 2,0, максимальное3,5; соляной кислоты (НС(,") : минимальное - 15 от объема смолы 10 Ъной концентрации, максимальное - 25от объема смолы 20-ной концентрации;стабилизатора пены ОП: минимальное " 0,1 Ъ, максимальное - 0,2от объема смолы,Вспенивание состава....
