A01J — Производство молочных продуктов
Коллектор доильного аппарата
Номер патента: 1790351
Опубликовано: 23.01.1993
МПК: A01J 7/00
Метки: аппарата, доильного, коллектор
...чертеже изображен общий вид коллектора доильного аппарата с дифференциальным клапаном.Коллектор доильного аппарата с дифференциальным клапаном имеет молокосборную камеру К - 1, в нижней части которой 5 10 15 20 25 30 35 40 45 50 55 установлена шайба 1, надетая на стержень 2, в верхней части которого закреплен обратный клапан 3, На корпусе молокосборной камеры 4 закреплен корпус коллектора 5 с молочными патрубками 6, сверху над корпусом коллектора установлен корпус камеры 12 переменного вакуума, в котором размещена камера переменного вакуума К - 2, имеющая патрубок 13. Внутри корпуса коллектора установлен дифференциальный клапан 14, закрепленный при помощи шайбы 15 и винта 16, в нижней части корпуса молокосборной камеры имеется молочный...
Вакуумный насос доильной установки
Номер патента: 1790352
Опубликовано: 23.01.1993
Автор: Кокошвили
МПК: A01J 7/00
Метки: вакуумный, доильной, насос, установки
...относится к животноводству, в частности к механическому доению, но может быть использовано в различных областях народного хозяйства, связанных с получением вакуума,Известны применяемые в доильных установках ротационные вакуумные насосы пластинчатого типа, действие которых основано на изменении объема вследствие вращательного движения ротора (поршня) с пластинами, расположенными эксцентрично внутри насоса, Пазы в роторе могут быть расположены по радиусу или тангенциально под углом к нему. Каждый паз с пластинами делит серповидное пространство между ротором и корпусом насоса на несколько частей, По мере поворота ротора каждая часть камеры выходит из контакта с всасывающим отверстием и увеличивается в объеме, а затем постепенно...
Центробежный гомогенизатор
Номер патента: 1790353
Опубликовано: 23.01.1993
Авторы: Гаврилов, Денисов, Зарогатский, Поповцева, Скрунде, Тивин
МПК: A01J 11/16
Метки: гомогенизатор, центробежный
...поверхости ротора и корпуса выполнены зубчатыми с чередующимися круговыми и осевыми каналами, причем выступы рабочих тел обращены друг к другу вершинами, Поставленная цель достигается также тем, что на валу ротора смонтирована лопасть1790353 для подачи молока. Существенность заявляемых признаков состоит в том, что при вращении ротора и перемещении его выступов относительно неподвижных выступов корпуса, возникают гидравлические удары, ге нерируются интенсивные высокочастотные колебания за счет периодических пульсаций потоков, благодаря чему возникает кавитация, способствующая гомогенизации частичек жира.10На фиг, 1 представлена конструктивная схема гомогенизатора в продольной разрезе; на фиг. 2 - разрез по выступам ротора и корпуса;...
Система для диагностики функционального состояния коровы
Номер патента: 1790878
Опубликовано: 30.01.1993
Авторы: Бойков, Болотин, Горевой, Носов, Пащенко
Метки: диагностики, коровы, состояния, функционального
...1 - ПД 4 и подачу их на вход АЦП 2 и послеего преобразования в цифровую формуцифровой коммутатор 3 помещает код температуры в соответствующий буферный регистр БР 1 - БР 4 блока буферных регистров4,Из блока памяти 13 через преобразователи прямого кода в дополнительный ППД 1 -ППД 4 на вход соответствующих сумматоров 20С 1 - С 4 блока выделения разности 5 поступают коды соответствующих значений максимальных температур предыдущегодоения, а из буферных регистров БР 1 - БР 4блока буферных регистров 4 - коды соответствующих значений максимальных температур текущего доения. Происходитвыделение разностей значений температурсоответствующих каналов, которые поступают на соответствующие входы блока 30сравнения 6, на вторые входы которого...
Устройство контроля молока в молочном шланге доильной установки
Номер патента: 1790879
Опубликовано: 30.01.1993
Авторы: Еникеев, Квашенников, Кохан
Метки: доильной, молока, молочном, установки, шланге
...первичной с противоположной стороны, Эта ЭДС подается на вход демоду-,40 лятора 3, в котором ВЧ-колебания детектируются и интегрируются в сигнал постоянного уровня. Этот сигнал через элемент регулировки поступает на вход усилителя 4; возможность регулировки 45 чувствительности позволяет учитывать разброс параметров индуктивного первичного преобразователя 1, Усиленный сигнал с выхода усилителя 4 поступает на один вход компаратора 5, на другой вход которого с элемента регулировки.6 подается напряжение срабатывания компаратора (эпюра с фиг.2), Это дает возможность регулировки устройства в зависимости от степени наполнения молочного шланга(по сечению) в зоне первичного преобразователя 1. В частности это дает возможность сделать...
Ванна сыродельная
Номер патента: 1792271
Опубликовано: 30.01.1993
МПК: A01J 25/02
Метки: ванна, сыродельная
...перемещейие каретки. Карет-ка, достигнув крайнего положения, сразу 25двигается в обратную сторону, а вращающиеся рабочие органы при этом оставляютнеобработанной "мертвую" зону. Поэтому тех пор, пока рабочие органы не обрабатывают сырный сгусток в закруглениях емкости, что и обеспечивает высокую эффективность обработки сырного сгустка.Для смягчения остановки каретки в крайних положениях и подталкивая ее из этих положений упоры выполнены демпфирующими,Нэ фиг, 1 изображена сыродельная ванна, главный вид; на фиг, 2 - то же, вид сверху.Сыродельная ванна содержит двустенную емкость 1, закругленную на концах, закрепленный нэ ней мост 2, на котором имеются демпфирующие упоры 3 и направляющие 4, по которым перемещается...
Устройство для обработки молочных продуктов электрическим током
Номер патента: 1792595
Опубликовано: 07.02.1993
Авторы: Берман, Кудин, Рощин, Тарасов, Шебуняев, Шеленин, Шульгин
МПК: A01J 1/00
Метки: молочных, продуктов, током, электрическим
...коагуляцией. Кроме то- ционные затопленные струи, о, механические колебания предотвраща- Предлагаемая форма каналов 9 и 12-ци- . т образование нэ электродах гидроксидов линдро-конические отверстия, они обладаеталла, газовых пузырьков и различного ют анизотропией сопротивления двйжению ода отложений, а также шлакования струж воды; в направлении сужения отверстий и скоэгулированйьсми белкэми, что повы- сопротивленйеменьше,чемв обратном на-. ает производительность;правлении, Вследствие этого в полостиПри движении поршйя 4 верх, вытесня- междукатодом 12 и анодом 7 формируются. мый им объем сыворотки проходит через нэйболее интенсивные колебания исреда аналы 9. Поскольку суммарная площадь 25 находится в вйброкипящем состоянии. При...
Расширительная колба молокопровода
Номер патента: 1792596
Опубликовано: 07.02.1993
МПК: A01J 9/04
Метки: колба, молокопровода, расширительная
...патрубками,имеет металлический корпус с двойнымистенками и отверстиями для подачи охлаждающей воды и ребрами охлаждения, обращенными во внутрь рабочего объема,причем в верхней его части установлен рассекатель пирамидальной формы, обращенный тупым углом вершины вдоль потока, аоснованием перпендикулярно потоку молока.Йа чертеже представлен общий вид устройства,Устройство содержит корпус 1 с технологическими патрубками для подвода 2 иотвода 3 молока. Корпус 1 выполнен метал лическим и имеет двойные стенки, на которых выполнены с внутренней стороны ребраохлаждения 4, Корпус 1 имеет подводящиепатрубки 5 и 6 и отводящие 7 и 8 патрубкидля охлаждающей жидкости (например, вощие патрубки 7 и 8. Через патрубок для подвода 2 подается молоко,...
Пульсатор для доильных установок
Номер патента: 1793857
Опубликовано: 07.02.1993
МПК: A01J 5/16
Метки: доильных, пульсатор, установок
...пульсатор следующим образом.Перед пуском доильного аппарата зубовидный выступ 45 вилки 34 находится в выемке между зубьями храповика дискового золотника 26, который несмотря на маятникообразное движение вилки 34 не поворачивается. В этом положении согласно фиг. 7 трубка 21 соединена с камерой 24, а трубка 22 - с камерой 23. В пневмоклапан 19 байпаса 17 благодаря этому поступает воздух и байпас 17 запирается посредством нагруженной пружиной мембраны 50, вследствие чего демпфирующие камеры 8, 9 соединены между собой только через дроссельный проход 11 с большим сопротивлением. Пульсатор работает с обычным для процесса доения числом тактов. Мембрана 51 в пневмоклапане 20 в байпасе 18 находится с обеих сторон под пониженным давлением, поэтому...
Устройство для охлаждения молока
Номер патента: 1793858
Опубликовано: 07.02.1993
Авторы: Казеев, Лукин, Маряхин, Мещанов, Учеваткин
МПК: A01J 9/04
Метки: молока, охлаждения
...и затем выводятся наружу избыточным давлением аэродинамических пластин, В пространстве, ограниченном сетчатым 45 ограждением 17, воздух, поднимающийсявверх, встречается с распыленным хлэдоносителем, поступающим из отверстий(форсунок) рэспылительных труб 7. Таким образом рассасцвэемый аэродинамическими пластинами 8 воздух охлаждает хладоноситель, находящийся в резервуаре 1 и поступающий из распылительных труб 7. Хладоноситель циркулирует по следующему контуру: 55 из отверстий (форсунок) распылительныхтруб 7 потоки хладоносителя перемещаются по сложной спирали, опускаясь внутри сетчатого ограждения 17, затем через открытые люки 36 хладоноситель попадает в резервуар 2. В резервуаре находится расположенный в центральной части экран 3,...
Устройство для обработки сырного сгустка
Номер патента: 1793859
Опубликовано: 07.02.1993
МПК: A01J 25/06
...до готовности.Целью изобретения является повышение производительности и качества конечного продукта путем сокращения числапроходов инструмента, Ожидаемый положительный эффект от использования устройства - повышение годового выпускапродукта сыродельных ванн, оснащенныхпредлагаемым устройством для обработкисырного сгустка на 0,02% 20Указанная цепь достигается тем, что вустройство для обработки сырного сгустка,содержащее реверсивный г 1 ривод, на валукоторого. установлена рама с закрепленными на ней вертикальными режущими элементами в виде сгрун, внесены следующиеизменения по сравнению с прототипом.На раме под углом к вертикали 15-75установлены с шагом; в 2-10 раз большимшага вертикальнь 1 х режущих элементов, до- ЗОполнительные режущие...
Способ охлаждения молока и устройство для его осуществления
Номер патента: 1794235
Опубликовано: 07.02.1993
Авторы: Белозеров, Гончарова, Елуфимова, Кудряшов, Кузнецов
Метки: молока, охлаждения
...и снижаются энергозатраты.Подобранное соотношение геометрических параметров толщины наростов льда и размеров труб испарителя позволяет холодильному агрегату работать в рекомендуемом диапазоне термодинамических параметров (Т, Р кипения хладагента), что приводит к снижению энергетических потерь при охлаждении продукта.Расположение труб испарителя горизонтально в шахматном порядке обеспечивает горизонтально-отрывной режим течения пленки, характеризующийся наибольшей ударной гурбулизацией потока; и соответственно повышение коэффициента теплоотдачи,Использование испарителя с охлаждающими элементами в виде труб способствует увеличению теплообменной поверхности по мере нарастания льда, Расположение труб испарителя в шахматном порядке...
Устройство и. и. гриневича для доения животных
Номер патента: 1794418
Опубликовано: 15.02.1993
Автор: Гриневич
Метки: гриневича, доения, животных
...меньше, чем аналогичное сечение патрубка основного пульсатора, причем патрубок для подвода атмосферы дополнительного выведения молока из обеих половин вымени путем изменения продолжительности такта массажа в дополнительном пульсаторе.На чертеже представлена принципиальная схема устройства для доения животных,5 10 15 20 25 Устройство для доения животных состоит из основного и дополнительного пульсаторов, имеющих камеры постоянноговакуума 2, 7, мембраны 16 им 17, клапаны 1530 и 18, управляющие камеры 1 и 8, камерыпеременного вакуума 3 и 5, каналы 4 и 6 дляподвода атмосферы, патрубки 11 и 12, дроссели 13 и 19, соединительную трубку 20,патрубок постоянного вакуума 9, патрубки35 переменного вакуума 10 и 14.Камера 2 постоянного вакуума...
Регулятор вакуума
Номер патента: 1794419
Опубликовано: 15.02.1993
Авторы: Красковский, Подолько
МПК: A01J 7/00
...включении вакуумной установки иподведении вакуума к выходному патрубку 7, он распространяется через перфорированную пластину 12, зазор между основным седлом 8 с уплотнителем 9 и клапаном 5, камеру регулируемого вакуума 2, в выход ной патрубок 3, а так же через зазор междудополнительным седлом 10 с обтекаемым уплотнителем 11 и нижней кромкой клапана 5, перепускные каналы 14 клапана 5; камеру регулируемого вакуума 2, в входной патрубок 3 и поступает в регулируемую вакуумную систему доильной установки (на чертеже стрелками указано движение отсасываемого воздуха). С увеличением вакуума в регулируемой системе и приближении его 15 к рабочему вакууму управляющей камеры 4сила перепада разности давлений, действующая на мембрану 6,...
Коллектор доильного аппарата
Номер патента: 1794420
Опубликовано: 15.02.1993
Автор: Лопатин
МПК: A01J 7/00
Метки: аппарата, доильного, коллектор
...ручка 3 (или/и каждая из половин коллектора) может иметь ограничитель угла поворота 5 предотвращающий опрокидывание патрубков при снятии доил ьн ых стаканов. В каждой половин ке коллектора - передней 1 и задней 2 имеется шток б, один конец которого соединен через гибкий элемент 2 с рукояткой 3, а другой конецсвязан с клапаном 7. перекрывающим выходной молочный патрубок в каждой половинке коллектора, Также со штоком 7 связан клапан 8 впуска воздуха.Устройство работает следующим образом,При снятии или постановке доильного аппарата дояр держит коллектор за рукоятку 3, при этом молочные трубки пережимаются весом свободно висящих доильных стаканов(чему способствует косой срез концов патрубков для подсоединения молочных шлангов по аналогии с...
Устройство для массажа вымени
Номер патента: 1794421
Опубликовано: 15.02.1993
Автор: Акчурин
МПК: A01J 7/00
...в верхней части. Третья лямка пропускается через задние конечности животного и закрепляется,(амера сильфона 2 выполнена в виде нагруженного эластичного сильфона и сообщена с источником пульсирующего вакуума, Массажные элементы укреплены на обращенной к вымени поверхности. Массажнь 1 е элементы имеют овально-пересекающиеся выступы различной длины, Выступы, размещены Формула изобретения 1, Устройство для массажа вымени животных, преимущественно нетелей, содержащее опорную платформу с передней и задней стенками, закрепленные на опорной " платформе массажные элементы, крепежную остнастку и сообщенную с источником ближе у суженой части опорной платформы 1, плотно прилегают в вымени. Пересекающиеся выступы совпадают с междолевым...

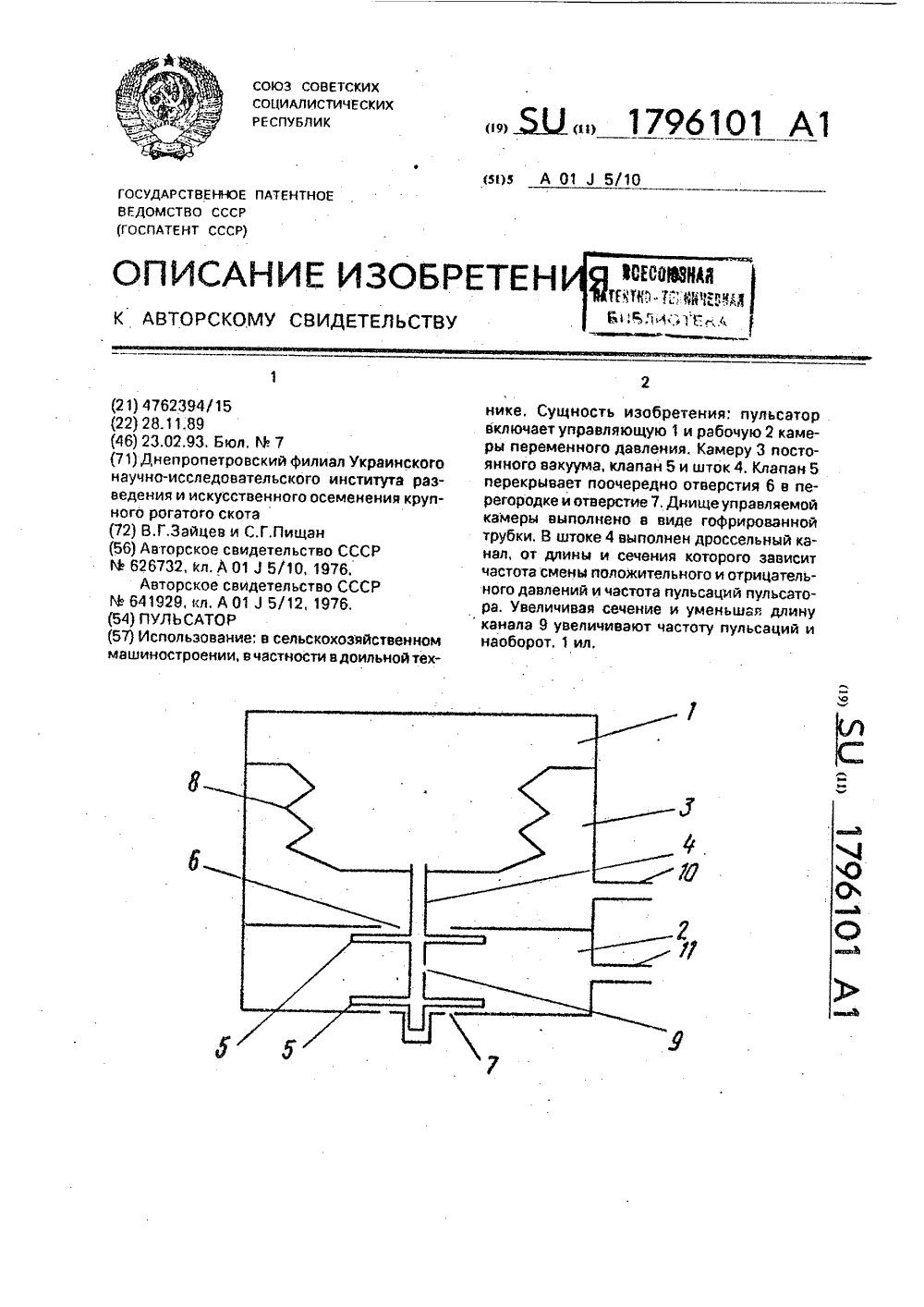

Пульсатор
Номер патента: 1796101
Опубликовано: 23.02.1993
МПК: A01J 5/10
Метки: пульсатор
...Посредством патрубка 10 пульсатор подсоединяют к источнику вакуума. Из камеры 3 Отсасывается атмосферный воздух и устанавливается стабильное вакуумметрическое давление, В это время в управляющей камере 1 сохраняется атмосферное давление, В результате разности давлений а рядом расположенных камерах 1 и 3 разделяющее их эластичное днище, выпол, енФормула изобретения один конец которого жестко связан с эластичным днищем управляющей камеры, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности в работе, днище управляющей камеры выполнено в виде гофрированной трубки, а в штоке клапана выполнен дроссельный канал, посредством которого управляющая камера сообщена с рабочей камерой,Пульсатор, содержащий сообща ощиеся между собой управля...
Смеситель для производства жидких заменителей цельного молока
Номер патента: 1797455
Опубликовано: 23.02.1993
МПК: A01J 11/16
Метки: жидких, заменителей, молока, производства, смеситель, цельного
...1, т,е. сбоку от элементов составляющих коллектор при этом ее нижцилиндрическую емкость с коническим дном и крышкой, коллектор для циркуляции смеси, соединенный всасывающим трубопроводом с коническим дном нагнетательно го трубопровода - коллектор состоит изцилиндра с дном и конической крышкой с осевым отверстием, по периметру которого своим малым основанием закреплен отражатель потока, выполненный в виде полого 10 усеченного конуса, при этом к дну цилиндраколлектора жестко, соосно отверстию в. крышке, закреплен своим большим основанием) направляющий конус, а плоскость крышки емкости перпендикулярна к образу ющей конической поверхности отражателя.Углы наклона образующих коническойповерхности к горизонтали отражателя потока и крышки...
Устройство для охлаждения молока
Номер патента: 1799238
Опубликовано: 28.02.1993
Автор: Грохотов
МПК: A01J 9/04
Метки: молока, охлаждения
...в упрощении конструкции, сохранении жирГОСУДАРСТВЕФЮЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Курганский сельскохозяйственный интитут, (56) 1. Авторское свидетельство СССРМ 1138074, кл. А 01,3 9/04, 1983.2, Авторское свидетельство СССРМ 1638227, кл. А 01,3 13/00, 1990,Изобретение относится к пищевой промышленности, а именно к сельскохозяйственному оборудованию для охлаждения молока на фермах.Цель изобретения - упрощение конструкции и повышение надежности.На фиг.1 представлена схема устройства для охлаждения молока; на фиг,2- разрез теплообменника; на фиг.3 - поперечное сечение поплавка.,В предложенном устройстве для охлаждения молока имеется охладитель молока 1, в котором на поверхности молока расположен теплообменник 2. Теплообменник может быть...
Режуще-вымешивающий инструмент сыроизготовителя
Номер патента: 1799239
Опубликовано: 28.02.1993
Авторы: Барчуков, Овчинников
МПК: A01J 25/06
Метки: инструмент, режуще-вымешивающий, сыроизготовителя
...Б между дном ванны и инструментом, затем устанавливают необходимый угол (фиг.2) между плоскостью инструмента и водилом 2, уста. навливают необходимый зазор А между 45 стенкой ванны и инструментом и затягивают клеммное соединение 8 винтами 9,Наличие клеммных соединений 7 и 8 позволяет производитьустановкузазоровА и Б путем выдвижения горизонтального во дила 4 и вертикальной стойки 5. Изобретение относится к области изготовления сыра, в частности к конструкции режуще-вымешивающего инструмента в сыродельных ваннах или котлах.Целью изобретения .является повыше ние технологичности конструкции, сйижение износа рабочих органов и повышение качества производимого продукта путем обеспечения возможности регулирования расстояния между рабочими...
Доильный аппарат
Номер патента: 1797795
Опубликовано: 28.02.1993
Автор: Чаусовский
МПК: A01J 5/04
...электромагнитной индукции индуктированием ЭДС в обмотках статора электродинамического генератора, 1 ил. остоянным магнитным элеменющим возможность свободного округ своей оси и коаксиально ного относительно статора 13 с 14, 15 электродинамического генапример итом 12, имевращения врасположенобмоткаминератора.Доильный аппарат работает следующим образом.При поступлении вакуума в пульсатор 4 (т.е, включении пульсатора в вакуумную магистраль) происходит преобразование постоянного вакуума в пульсирующий, характеризующийся чередующимся режимом смены вакуума и обеспечивающий тем самым пневмомеханическое доение. Так как вакуумный трубопровод 1 соединен трубопроводом 5 с герметичной емкостью 6, снаб)кенной эластичной мембраной 7, то она...
Доильный стакан
Номер патента: 1797796
Опубликовано: 28.02.1993
МПК: A01J 5/08
...кольцевым упором 27. В камере 12 установлен патрубок 28 переменного вакуума.В центре объемной молокосборной камеры 14 выполнен цилиндрический выступ 29, снабженный диаметральными проточками 30, сообщающими камеру 14 с полостью гильзы 18, Внутри камеры 14 установлена черная 31 и белая 32 пластинки, Кнопка включения снабжена штоком 33.Работает доильный стакан следующим образом.После обмывания и обтирания вымени оператор устанавливает доильный стакан на вымени, Затем на каждый доильный стакан устанавливают корпус 23 камеры 14 и нажимают на кнопку включения 15. При этом цилиндрический выступ 29 камеры 14Формула изобретения 1. Доильный стакан, содержащий гильзус продольными диаметральными пазами 35 внутри нее, сосковую трубку с...
Доильный стакан
Номер патента: 1797797
Опубликовано: 28.02.1993
МПК: A01J 5/08
...гибким гофриро.ванным кольцом 6, верхнюю 7 и нижнюю 8 межстенные камеры и подсосковую камеру 9, снабженные патрубками для подвода рабочей среды, Герметичность прилегания гофрированного кольца 6 к корпусу 1 обеспечивается при помощи юбки 10.Доильный стакан работает следующим образом.При такте выжимания молока давление рабочей среды подается вначале в камеру 7, при этом происходит пережатие выступами 4 основания соска, цистерна вымени разъединяется с цистерной соска, затем давление поступает в камеру 8, при этом осуществляется сжатие цистерн соска, в ней создается избыточное давление. преодолевающее сопротивление сфинктера соска и выводящее молоко, вакуум, подведенный в подсосковую камеру способствует эвакуаций молока из цистерны соска. В...
Способ подготовки нетелей к лактации
Номер патента: 1799538
Опубликовано: 07.03.1993
МПК: A01J 7/00
Метки: лактации, нетелей, подготовки
...массажу путем воздействия вымя животного импульсами раз кПа при соотношении фаз я иразгрузки 2:1 и частоте воз,70 мин . При этом приучение массажу и механический массаж уществляют в условиях стойл, наприучению нетелей к доению доильной зоне, 1 з.п,ф-лы,новотельных коров доильного аппарата, Проводят эту операцию в часы предполагаемого доения в течение 35 дней. Затем осуществляют дозированный по интенсивности механический массаж вымени. Для чего вместо колокола устанавливают массажные органы и постепенно изменяя редуктором разряжение в сети проводят массаж вымени нетелей, Операции по приучению нетелей к работе устройства для массажа и массаж проводят в условиях стойлового содержания на привязи,После массажа вымени перед отелом животное...
Доильный стакан
Номер патента: 1801319
Опубликовано: 15.03.1993
МПК: A01J 5/08
...отсоса и выжимания молока изсосков вымени.При подаче избыточного давления в камеру 25 поршни 16 перемещаются вниз.При этом шары 14 перекатываются по сосковой трубке 4 сверху вниз. выжимая молоко из сосков и одновременно обеспечиваястимуляцию молокоотдачи. В это же время 50вакуум через патрубки 23 и трубки 10 распространяется в подсосковой камере 24, засчет чего молоко отсасывается из сосков и.через трубки 10. выточки 26 штоков 18, патрубки 23 транспортируется в молокопровод. 55После переключения пульсатора (не показан) вакуум по воздушному патрубку 22распространяется в камере 25. Под действием вакуума и усилия пружин 19 шары 14вместе с лентами 20 и поршнями 16 движутся вверх, при этом обеспечивая выжимание молока из сосков в...
Коллектор доильного аппарата
Номер патента: 1801320
Опубликовано: 15.03.1993
Автор: Нечитайло
МПК: A01J 7/00
Метки: аппарата, доильного, коллектор
...в нижнем 30положении молочной камеры 7 и своей массой прогибает вниз мембрану 13 через стержень 11 и нижний фиксатор 6. В этом случаемембрана 13 перекрывает патрубок 5 с каналом 4, отсекая таким образом дополнительную камеру постоянного вакуума 14 отмолочной камеры 7,Далее, одев доильные стаканы на соскивымени, поступающее молоко заполняетмолочную камеру 7 и способствует всплытию С-образного поплавка 8, Одновременно поднимаются стойки 9, перемещая постержню 11 втулку 10 до упора в верхнийфиксатор 3 и прогибают мембрану 13 вверх,перекрывающую нижнее отверстие регули-, 45руемого коаксиального патрубка 2, а открывающую патрубок 5 и канал 4, т.есоединяются молочная 7 и дополнительная14 камеры. Теперь в обоих камерах будетвакуум, 50В...
Устройство для определения количества выдоенного молока
Номер патента: 1801321
Опубликовано: 15.03.1993
Авторы: Лазарев, Самохвалов, Седов, Спроге, Торопов
МПК: A01J 7/00
Метки: выдоенного, количества, молока
...Прпизводс ванно издательский комбинат "Патент", г. Ужгород, ул.Гэг,1 ринл 101 Изобретение относится к сельскому хозяйству, в частности к средствам учета молока, и предназначено для определения количества выдоенного молока на доильных установках типа УДА, УДА, УДА.Целью изобретения является исключение потерь молока и повышение качества промывки,На чертеже изображена схема устройства для определения количества выдоенного молока.Устройство содержит корпус 1, установленный в нем опрокидывающийся лоток 2, счетное устройство 3, управляемый двухадресный пневмораспределитель 4 и упоры 5 с выходными отверстиями 6,Устройство для определения количества выдоен ного молока работает следующим образом,Молоко из доильного аппарата поступает в...
Диагностический анализатор мастита
Номер патента: 1801322
Опубликовано: 15.03.1993
Авторы: Богатов, Глотов, Кияшев, Куликов, Массов
МПК: A01J 7/00
Метки: анализатор, диагностический, мастита
...форме мастита, для чего в устройство введен переключатель 11 молокопроводов. Кроме того, устройство снабжено генератором 1 сигналов с формирователем 3 импульсов. схемой ИЛИ, управляемым усилителем 9 и пороговым элементом 10. Блок 2 сигнализации соединен с генератором 1 сигналов и выходом порогового элемента 10. 2 ил. каналов 4-7 и схемой 8 "ИЛИ", выход которой через управляемый усилитель 9 соединен со входом порогового элемента 10, Выход порогового элемента 10 соединен со входом переключателя 11 молокопроводов и пятым входом блока 2 сигнализации. При этом пятый выход генератора 1 сигналов соединен со вторым входом управляемого усилителя 9 и шестым входом блока 2 сигнализации, а выходы измерительных каналов 4 - 7 обьединены и соединены с...
Доильный стакан
Номер патента: 1803005
Опубликовано: 23.03.1993
Автор: Дрожженников
МПК: A01J 5/02
...доильный аппараты, состоящие из эластичной сосковой камеры, в которой создается вакуум, при помощи которого отсасывается молоко. Доение этим аппаратом дает более низкий выход молока по сравнению с ручным и не исключаеттравмирование вакуумом молочных органов,Целью изобретения является создание простого и надежного аппарата, не имеющего недостатков вышеперечисленных аппаратов и полностью имитирующих процесс ручного доения, что достигается сжатием соска цилиндрическими поверхностями с двух сторон и одновременным перемещением этих поверхностей вдоль соска сверху - вниз,На фиг,1 изображен предлагаемый аппарат; на фиг.2 - разрез А - А на фиг,1; на фиг,3 - разрез Б - Б на фиг,1,1803005 А 1вниз, при этом оси 7, скользя по защелке 4 и...
Доильный аппарат
Номер патента: 1804752
Опубликовано: 30.03.1993
МПК: A01J 5/04
...же время трубка 20 перекрытаклапаном 22, а трубка 21 - клапаном 23, Молочная камера 3 разобщена с рабочей камерой 2 пульсоколлектора 1. Атмосферное давление распространяется в рабочей камере 2 пульсоколлектора 1 и далее по патрубку 13 в межстенной камере 28 доильного стакана 4. Под действием атмосферного давления гофры сосковой трубки б и эластичного корпуса 5 выравниваются ипод дейстцием веса пластины 8 растягиваются. При этом гофры сосковой трубки б несколько сжимают сосок, тем самым обеспечивая выжимание молока, которое из подсосковой камеры 28 поступает в молочную чашечку 10. В это время клапаны 15 и 17 закрыты,В рабочем такте сосания мембрана 25 пульсоколлектора 1 находится в нижнем по- ложении, Клапан 2 открыт, Вакуум по трубке 21...
