Патенты с меткой «триггер»

Номер патента: 790127

Опубликовано: 23.12.1980

Автор: Берлинков

МПК: H03K 3/286

Метки: мдп, транзисторах, триггер

...транзистора, а второй вход второго элемента ИЛИ-НЕ подключен к шине записи информации,На чертеже представлена принципиальная электрическая схема триггераЭаказ 9058 5ного комитеений и открРаушская на Тираж 9 сударстве ам изобре ва, Ж,ПодСССРий сно 4/ 113 илиал ППП "Патент", гУжгород, ул. Проектная, 4 Устройство состоит из первого логического элемента 1 ИЛИ-НЕ, который содержит два параллельно включенных переключающих транзистора 2 и 3 н нагрузочный транзистор 4, последовательно включенный с транзисторами 2 и 3 между шиной питания 5 и общей шиной. б. Один вход и выход элемента 1 подключены, соответственно, к выходу и к одному иэ входов второго логического элемента 7 ИЛИ-НЕ, вы,.полненного аналогично первому на транзисторах 8-...

Номер патента: 790128

Опубликовано: 23.12.1980

Авторы: Громов, Игумнов, Костюнина

МПК: H03K 3/286

Метки: триггер

...зависимости тока подложки от величины напряжения на шине питания.В схеме триггера сток и исток МДП-транзистора 1 со встроенным и-каналом подключены к общей, шине 2, затвор - ко входной шине 3, а подложка - к выходной шине 4. Между выходной шиной 4 и шиной 5 питания включен резистор б.Из кривых зависимости тока подложки ,Д от величины напряжения на шине питания Е при трех значениях напряжения на затворе Оъ транзистора 1 (фиг. 2) для случая, когда сопротивление резистора б равно нулю, видно, что МДП-транзистор 1 при таком790128 Формула изобретения ГпМ фУГ Я Составитель Л. ПетроваРедактор О. Малец ТехредМ.Табакович Корректор С. Цома раж 995ударственногм изобретенива, Ж, Ра П 9058/57 Т ВНИИПИ Го по дел 113035, МосписноСР комитета Си...

Номер патента: 790129

Опубликовано: 23.12.1980

Авторы: Вдовенко, Скубко

МПК: H03K 3/286

Метки: триггер

...так и на пассивных не выбранных) входах мультиплексоров 1,2 - "1". При подаче "0"на вход 7 триггера на прямом выходе6 мультиплексора 2 появится "0", навыходе триггера О, также установится"0". Это состояние принудительнойустановки - устойчивбе, т.к. "1"на входе Я мультиплексора 2 сохраняется и при снятии "0" со входа 7начальной установки за счет цепи 4обратной связи. Триггер готов кработе. При подаче "0" на активныйвход мультиплексора 1 на выходе триггера Я устанавливается "1", на входе Я мультиплексора 2 - "0", навходе Ц - "0", на прямом выходе 6мультиплексора 2 - "1". Наступилоустойчивое состояние триггера за счетцели 5 обратной связи и при снятии"0" с активного входа мультиплексора1. При последующей подаче "0" наактивный вход...

Номер патента: 792562

Опубликовано: 30.12.1980

Авторы: Нагорный, Черноус

МПК: H03K 3/286

Метки: многостабильный, триггер

...своей группы 2 и 3 и первым входом группового логического элемента второй ступени, выход логического элемента 2 соединен с одним из входов элементов 1 и 2 и со вторым входом элемента 13 второй ступени и т, д. Аналогично соединены между собой логические элементы групп 4-6, 7-9 и 10-12.Выходы групповых логических элементов 13, 14 и 15, 16 второй ступени соединены соответственно с первым и вторым входами групповых элементов 21 и 22 третьей ступени. Выходы групповых логических элементов 17, 18 и 19, 20 взаимной связи второй ступени соединены соответственно с одним из входов логических элементов И-НЕ первой ступени групп 1-3, 4-6, 7-9, 10-12. Один из входов логических элементов 17, 18 и 19, 20 подключен соответственно к выходу группового...

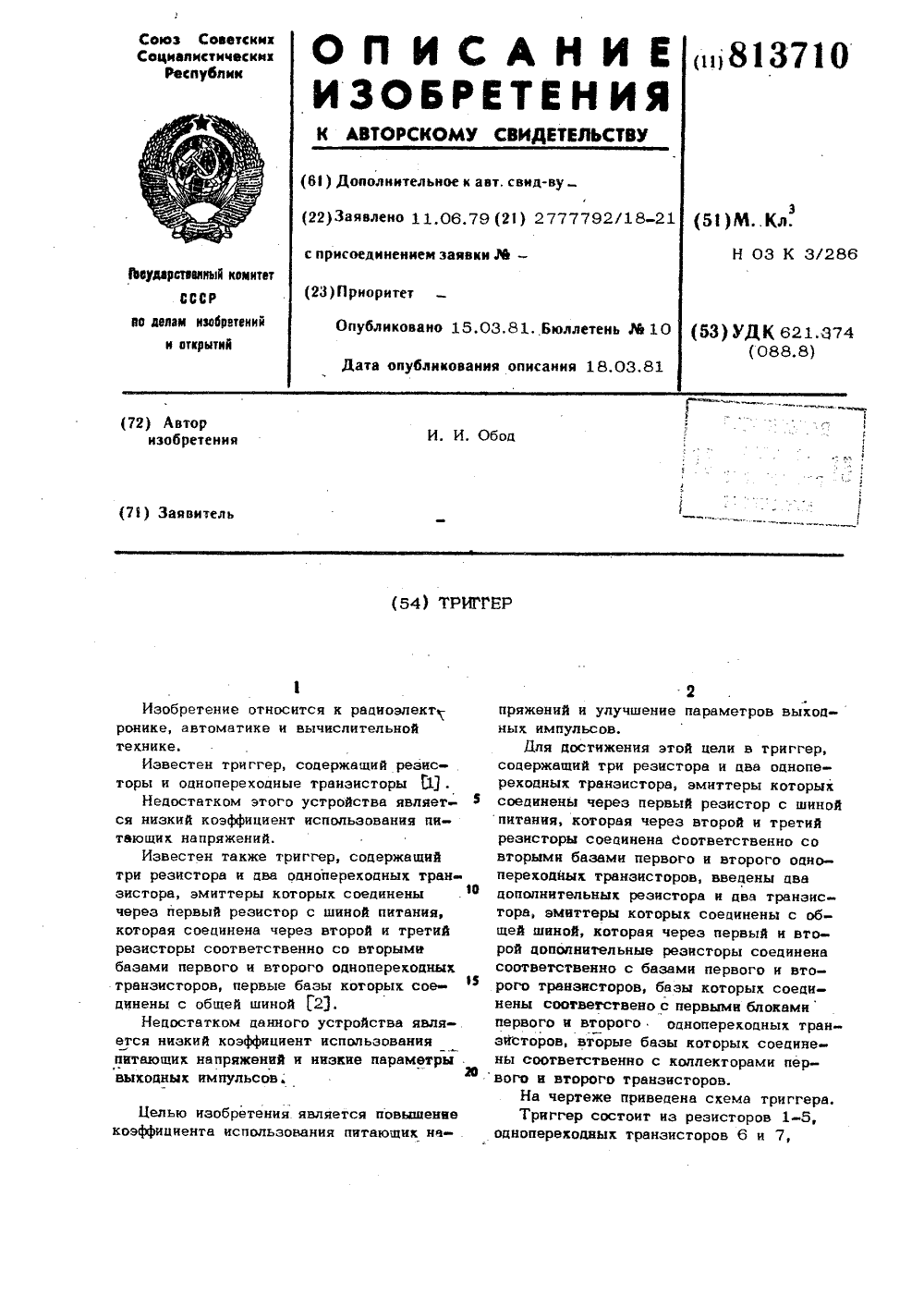

Номер патента: 813710

Опубликовано: 15.03.1981

Автор: Обод

МПК: H03K 3/286

Метки: триггер

...6 и 73 813 транзисторов 8 и 9,.шины питания 10 и общей шины 11. Шина питания 10 соединена через резистор 2 с эмиттерами Чцноперекоцнык транзисторов 6 и 7, шина питания 10 соединена через резистор 1 и 3 соответственно со второй базой одноперекодного транзистора 6, с каллектором транзистора 8 и со второй базой одноперехоцного транзистора 7, с коллектором транзистора 9, первые базы одноперекоднык транзисторов 6 и 7 соединены соответственно через резисторы 4 и 5 с общей шиной 11 и соединены соответственно с базами транзисторов 8 и 9 эмиттеры которых соецинены с общей шиной ной 11.Триггер работает следующим образом, В исходном состоянии один одноперекоцный транзистор открыт, а второй - закрыт. У открытого оцнопереходного транзистора в...

Номер патента: 819971

Опубликовано: 07.04.1981

Авторы: Климов, Шарипов

МПК: H03K 23/02

Метки: многостабильный, триггер

...следующим образом.В исходном состоянии туннельные диоды 9 = 1 - 9 = (п + 1) находятся в состоянии низкого напряжения. Электронные ключи на транзисторах 4, 5 закрыты. Рабочая точка туннельного диода 9= 1 смещена к максимуму вольтамперной характеристики током, протекающим от источника питания через резисторы 1 О, 11. На базе диода 9=1 происходит накопление зарядов током, протекающим от источника питания через резисторы 10, 8.С приходом первого счетного импульса положительной полярности диод 9=1, образующий токовый переключатель, закрывается. Ток, протекающий через туннельный диод ячейки 1 = 1,увеличивается, и, когда его величина превысит ток максимума туннельного диода, последний переключается в состояние высокого напряжения. Электронный...

Номер патента: 819972

Опубликовано: 07.04.1981

Автор: Файнберг

МПК: H03K 23/03

Метки: счетный, триггер

...через конденсаторы 11 и 10" - к шине 3 литания.Счетный триггер работает следующим образом.В исходном состоянии обмотки всех реле обесточены, конденсатор 11 через замыкающий контакт 24 соединен параллельно обмотке реле 9 и разряжен, конденсатор 10 через размыкающий контакт 21 и резистор 12 соединен с шиной 16 питания и находится в заряженном состоянии.При переключении контактов 23 и 24 конденсатор 10 разряжается через обмотку реле 8, а конденсатор 11 становится на заряд через резистор 12. При разряде конденсатора 10 реле 8 срабатывает и замыкает свой контакт 18, при этом срабатывает включающая обмотка двухобмоточного реле 1 и переключается его контакт 14. После разряда конденсатора 1 О, контакт 18 размыкается и триггер долго...

Номер патента: 819974

Опубликовано: 07.04.1981

Авторы: Крюковский, Мантузов

МПК: H03K 23/25

Метки: релейный, триггер

...поступлении на шину 8 первого входного сигнала напряжение через замкнутые контакты 4 = 1 реле 4 и размыкающиеся контакты 1=3 поступает на обмо;ку реле 3.Диод 5 не пропускает напряжение на обмотку 1 =1 двухобмоточного реле 1, и поэтому независимо от соотношения времени срабатывания реле 3 и двухобмоточного реСоставитель В. ЧерныТехред А. БойкасТираж 988 шевКорректор Подписно СССР й Редактор Б. Федотов Заказ 1259/36. ВНИИПИ по д 113035, Мо филиал ППП. Коста рственно го комитета обретений и откры - 35, Раушская на , г. Ужгород, ул. Госудламква,Пате оектна 3ле 1 первым срабатывает реле 3, его контакты 3= 1 переключаются и подают напряжение входного сигнала на обмотку 1= =1 двухобмоточного реле 1. Реле 1 срабатывает, его контакты 1=4...

Номер патента: 826554

Опубликовано: 30.04.1981

Авторы: Ларионов, Попов

МПК: H03K 3/284

Метки: динамический, триггер

...и С - вход которого являются соответственно В - входом и динамическим В - входом динамического триггера, а О - вход - управляющим входом для динамического й - входа. На фиг. 1 приведен динамический триггер,функциональная схема; на фиг. 2 - то жеусловное обозначение,Устройство содержит основной О-триггер .1,тактируемый фронтом, с целью расширенияфункциональных возможностей, введен вспомогательный О - триггер 2, тактируемый фронтом,выходом 3 подключенный к В - входу 4 первого О - триггера 1, 8 - вход 5 О - вход 6 иС - вход 7 которого являются соответственно8 - входом, О - входом и С - входом динамического триггера, а единичный 8 и нулевой 9выходы - выходами динамического триггера,кроме того, единичный выход первого О - триггера...

Номер патента: 832727

Опубликовано: 23.05.1981

Авторы: Виноградский, Дармостук

МПК: H03K 23/03

Метки: информацией, неразрушаю-щейся, счетный, триггер

...срабатывании двухобмоточного реле 1 его переключающий контакт перебрасывается за время перелета его, тиристор 2 закрывается. Первая обмотка двухобмоточного реле 1 находится под напряжением за счет энергии кон- . денсатора 6, который разряжается через нее и вторую обмотку двухобмоточного реле 1, После окончания действия первого положительного счетного импульса конденсатор 3 запуска тиристора разряжается через источник импульсов и диод 10. Второй положительный 2727 асчетный импульс открывает тиристор 2триггера и через диод 5 поступает ковторой обмотке реле 1,Реле 1 срабатывает, и эа времяперелета переключающего контакта эак.рывается тиристор 2. Вторая обмоткареле 1 получает энергию эа счет разряда конденсатора 6 через первую ивторую...

Номер патента: 832728

Опубликовано: 23.05.1981

Автор: Ярославцев

МПК: H03K 23/03

Метки: релейный, триггер

...2 с размыкающим 2-1 и замыкающими 2-2 и 2-3 контактами резистор 3 и реле 4 управления с контактами 4-1, 4-2 и 4-3. Питание на триггер подается шинами 1 и 2.Триггер работает следующим образом,в К тор О. Билак аж 988 Пого комитета СССР й и открытий Рашская наб.д д г. Ужгород, ул. П аказ 34 ВНИИ по 11303 Тир осударс тв енн ам изобретени Москва 3-35 одписное 4 Патент" оект. ППП 3В исходном состоянии триггер находится в одном из устойчивых состояний и не.потребляет энергии, так как обмотки реле 1 и 2, отключеныч от шин источника и на обмотку реле 4 управления не поступает входной сигнал..При срабатывании реле 4 замыкаются контакты 4-1 и 4"3, срабатывает реле, 1, замыкаются контакты 1-1 и 1-2, 10 контакт:4-2 размыкается, через резистор 3...

Номер патента: 834833

Опубликовано: 30.05.1981

Автор: Обод

МПК: H03K 3/26

Метки: триггер

...электрическая принципиальная схема триггера.Триггер содержит коллектор, эмиттер и базу биполярного транзистора 1 п-р-и типа подключенные соответственно через резистор 2 к первой, шине 3 питания, к общей шине 4 и через конденсатор 5 ко входной шине 6. Исто р-канального МОП-транзистора 7 через резистор 8 подключен ко второй шине 9 питания, а его затвор и сток подключены соответственно, к коллектору и базе транзистора 1.Транзисторы 1 и 7 образуют четырехвыводной полупроводниковый прибор 10.Устройство работает следующим образом.Если транзистор 1 закрыт, то при поступлении импульса положительной полярности от открывается. Величина напряжения на коллекторном переходе, а следовательно, и на затворе транзистора 7 при этом уменьшается,...

Номер патента: 834842

Опубликовано: 30.05.1981

Авторы: Хрекин, Шершаков

МПК: H03K 3/3562

Метки: входом, счетным, триггер

...плюсовая 13 и минусовая 14 шины питания.Работа триггера со счетным входом происходит следующим образом.При поступлении на шины питания 13 и 14 импульса напряжения и положении переключаюгцего контакта контактной пары 12, показанном на чертеже, через резистор 8, контактную пару 12, резистор 10 протекает ток управления, который открывает тиристор 4, так как транзистор 5 открыт смещением через резистор 8. Протекающий через обмотку 2 и открытый тиристор 4 ток вызывает срабатывание дистанционного переключателя и переключающий контакт пары 12 переходит в противоположное положение. Одновременно изменяет свое состояние и выходная контактная пара 11.При этом транзистор 5 закрывается, так как его оаза через контактную пару 12 и диод 7 находится...

Номер патента: 834921

Опубликовано: 30.05.1981

Авторы: Киселев, Хохлов

МПК: H03K 21/00

Метки: релейный, триггер

...2Заев"834921 формула изобретения кающий контакт 16 реле 1 соединен с переключающим контактом 17 реле 3, аамыкающий контакт 18 которого подключен к шине 4 источника питания, а размыкающий контакт 19 - к шине 9 источника питания,Триггер .работает следующим образом.В исходном состоянии через обмотки реле 2 и 3 протекают токи, ограниченные сопротивлениями обмоток и резистора 8.10Так как сопротивление обмотки 3 в три и более раз больше сопротивления обмотки реле 2, а величина резистора выбирается иэ условия блокировки реле 3, то протекающие через 15 обмотки реле 2 и 3 токи будут гораздо меньше токов срабатывания, и включения реле не произойдет.При переключении контакта реле 1 напряжение источника питания через 20 контакты 19 и 17 реле 3 и...

Номер патента: 834938

Опубликовано: 30.05.1981

Авторы: Киселев, Хохлов

МПК: H03K 23/03

Метки: релейный, триггер

...что в релейном триггере, содержащем двухобмоточное реле с самоудержанием, первые. выводы обмоток которого Через свои конденсаторы подключены к размыкающему и замыкающему. контактам, которые подключены через соответствующие диоды встречно питающему напряпитания происходит законденсаторов 2 или 3 от положения контактов834938 Формула изобретения Составитель Г.Пешковр А.Лежнина Техред М, Коштура Корректор В,Синицкая Редак 4119/87 Тираж 988 ВНИИПИ Государственного по делай изобретений 113035, Москва, Ж, РаушПодписноекомитета СССРи открытий .окая наб.,д.4/5 Филиал ППП "Патент", г.ужгород, ул.Проектная,контакты реле 1 - конденсатор 2 или 3 - обмотка реле 1 - резистор 11 шина 12. При этом ток заряда конденсатора не вызывает переключения...

Номер патента: 836798

Опубликовано: 07.06.1981

Автор: Королев

МПК: H03K 23/03

Метки: релейный, трехканальный, триггер

...сигналов на любые два входа (например Х и Х) реле 1 первого и второго каналов срабатывают каждое по своей цепи, описанной выше.Реле 1 первого канала блокируется по цепи: шина 13, контакт 2 релепервого канала, контакт 3 реле 1 второго канала, диод 5, обмотка реле 1.Реле 1 второго канала блокируется по цепи: шина 13, контакт 2 реле 1 первого канала, контакт 1 реле 1второго канала, контакты 3, затем 4реле 1 первого канала, диод 5,затем обмотка реле 1 второго канала,Реле 1 третьего канала срабатывает по цепи: шина 13, контакт 2 реле 1 первого.канала, контакт 4 релевторого канала, диод 5, затем обмотка реле 1 третьего канала.По срабатывании реле 1 третьего канала образуются следующие блокирующие цепи второго и третьего каналов; а) шина 13,...

Номер патента: 839022

Опубликовано: 15.06.1981

Авторы: Молодцов, Юлдашев

МПК: H03K 3/286

Метки: релейный, триггер

...релейного триггера.Релейный триггер содержит дистан ционный переключатель 1 с замыкающим1 м 1 и размыкающим 1=2 контактами,диоды 2 н 3, ключ 4 и элемент И 5,Входные шивы 6 и 7 - информационныевходы триггера, вход 8 - тактирую щий.Работа триггера (когда тактирующие импульсы не подаются) происходитследующим образом.В исходном состоянии, показанном 25 на чертеже, и сигнале на входе б состояние триггера измениться не может,так как ключ 4 закрыт по его первому управляющему входу сигналом нашине б через размыкающий контакт 1=2 30 дистанционного переключателя, что839022 Формула изобретения Составитель Н, Д Техред М. Коштур ова едактор М Тираж 988 венного комитета С етений и открытий 5, Раушская наб.,Заказ 4 ПодписиР ВНИИПИ ГосУДа по делам...

Номер патента: 847492

Опубликовано: 15.07.1981

Автор: Мышников

МПК: H03K 3/286

Метки: запрещающими, связями, триггер

...выполнен на элементах И-НЕ и тактируется импульсом с уровнем . В исходном состоянии тактируемый сигнал Т:.О и состояние триггера О О (вьг ход элемента 2 равен 1). Выход коммутирующих элементов 3 и 4 определяется исходным состоянием тактируемого сигнала и, следовательно, имеют состояние "1", Элемент 5 вспомогательной ступени имеет состояние "О", так как определяется состояние "1" элементов 2, 3 и 4 и следовательно, запрещает выбор- ку коммутирующего элемента 4 и производит через 2 -связь выборку коммутирующего элемента 3. При поступлении тактируемого сигнала (Т 1) импульс, инверсий тактируемому сигналу, с выхода коммуткрукщего элемента Э устанавливает триггер в состояние "1" (Я"1) и запрещает изменение состояния элемента 5...

Номер патента: 847493

Опубликовано: 15.07.1981

Авторы: Иофис, Пароль, Розинский, Савченков, Хащеватский

МПК: H03K 3/286

Метки: динамическим, представлениеминформации, триггер

...информации,Схема содержит статический К 5-триггер 1, первый вход которого соединенс первым входом 2 устройства и входом инвертора 3, выход которого соединен с катодом диода 4, выходом Р 5 триггера 1 и выходом 5 устройства,анод диода 4 соединен с входом 6 так-товых импульсов, второй вход К 5-триггера 1 соединен со вторым входом 7устройства.Устройство работает следунпцим образом,Пусть элемент памяти Р 5-триггера 1находится в непроводящем состоянии,при этом с подачей тактирунзцих импульсов на вход 6 последние появляются навыходе 5, что соответствует единичному состоянию триггера.При подаче импульса "установочный0" на вход 2 входной диод К 5-триггера1 подзапирается, а транзистор 7 инвертора 3 открывается (на все...

Номер патента: 849455

Опубликовано: 23.07.1981

Автор: Курилов

МПК: H03K 3/286

Метки: счетный, триггер

...усилителя 3, с вьюсодом логического элемента 6 и через элемент за84045держки 7 связан со входом К и первымвходом логического элежйта 6, причемвтарые входы логических элементов обьединены и подключены ко входному зажиму,а третьи входы подключены к соответствующим выходам триггера,Устройство работает следующим образом.Йопустим, что в исходном состояниина выходе логического элемента 1 "единица",Первый импульс, поступающий на входсчетного триггера, проходит черезэлемент 6 на вход элемента 2, с появлениемкоторого начинает переключаться ЙЬ-тритгер, и на второй вход дифферещиальногоусилителя 3, формируя на его выходе им-пульс отрицательной полярности. Послепереключения РЬ-триггера единица" появляется на выходе логического элемента...

Номер патента: 851785

Опубликовано: 30.07.1981

Авторы: Коробков, Коробкова, Лебеденко, Фурманов

МПК: H03K 29/00

Метки: счетный, триггер, троичный

...и вторыми входами элементов ИЛИ"НЕ 3, 6, 9; выход элемента ИЛИ-НЕ 3 соединен со вторыми входами элементов ИЛИ-НЕ 1, 2, 4, 5, 7, 8;ыход элемента ИЛИ-НЕ 4 соединен с вцодом элемента ИЛИ-НЕ 9 и третьими входами элементов ИЛИ-НЕ 1, 3, 5, 6, 7, 8; выход элемента ИЛИ-НЕ 5 соединен с выходом элемента ИЛИ-НЕ 7 с третьими входами элементов ИЛИ-НЕ 2, 4, 9 и четвертьяи входами элементов ИЛИ-НЕ 1, 6, 8; выход элемента ИЛИ-НЕ б соединен с выходом элемента ИЛИ-НЕ 8 и с четвертыми входами элементов ИЛИ-НЕ 2, 3, 4, 5, 8, 9; входная шина 11 соединена со входом элемента ИЛИИЛИ-НЕ 10, прямой выход которого соединен с пятыми входами элементов ИЛИ-НЕ 1 2, 3, а инверсный выход - с пятыми входами элементов ИЛИ-НЕ 4, 5, б, 7, 8, 9; шестые входы элементов...

Номер патента: 851786

Опубликовано: 30.07.1981

Автор: Горячев

МПК: H03K 29/00

Метки: многостабильный, триггер

...6,и 8 -спомогательногодкая шина; 1 О,влекия; (2-1, 2-2),-2),(6-1, 6-2,3), (8-1, 8-2,соответственно элеЗь 4 ф 6 7 ф 8элемента И-ИЛИрвыми входами струки 6-3; выход элемента И ИЛИ НЕ 3 соединен с первымивходами структур И 2-2, 7-2, 7-3 ивторым входом структуры И 4-1; выходэлемента И-ИЛИ-НЕ 4 соединен с первыми входами структур И 8-2, 8-3 и со вторыми входами структур И 2-2, 3-1;выход эемента И-ИЛИ-НЕ 6 соединен спервым входом структуры И 7-1 и вторыми входами структур И 7-2, 8-3; выходэлемента И-ИЛИ-НЕ 7 соединен с первымвходом структуры И 7-1 и вторыми входами структур И 6-3, 8-2; выход элемента И-ИЛИ-НЕ 8 соединен с первымвходом структуры И 6-1 и вторыми входами структур И 6-2, 7-3; шины 10, 11и 12 управления соединены соответственно с...

Номер патента: 855951

Опубликовано: 15.08.1981

Авторы: Акопов, Кахишвили, Сургуладзе, Шавишвили

МПК: H03K 3/2893

Метки: триггер, шмидта

...за ртог) входного транзистора 1.Так как Величина напряжения отпирания цср ;:О а база-эмиттер транзистора сильно , )Нс)1; п рабочей температуры, то с це.Вк) са би. Изации пор о а срабатывания три г . ра В данной схеме реализована компецса- .)5 лреи)а напр 5 жеци 5 Опи)1 ция Н 1)отивопох)жц 1 мсмпсратурцо-зав 5 симым измеВ цием эмиттсрцого токи выходного трацзистог)а 2, а, след)Ватсльно, и напряжния ца резисторе 4, за счет частичного ответвления коллекторной составляющей этого тока В токоответвляющий транзистор 9.Парамстрь лелнтеля на резис) орах 11 и 12 Выбраны таким образом, что на макси;.:Вльной рабочек температуре, при которой напряжение отпирания цсрехола база-эмитр транзисторов минимально. лополцитель.В 5 т)ацзистор О насьцс;. н...

Номер патента: 855953

Опубликовано: 15.08.1981

Автор: Чирков

МПК: H03K 3/315

Метки: диоде, триггер, туннельном

...- к входу триггера, причем магниторезистор размещен внутри катушки индуктивности.На чертеже представлена принципиальная схема триггера на туннельном диоде.10 Устройство содержит шину 1 запускающих импульсов, конденсатор 2, магниторезистор 3, резистор 4, резистор 5, туннельный диод 6, инвертор 7 на транзисторе с катушкой индуктивности, причем магниторезистор 3 помещен в катушку индуктивности 1 инвертора 7. Триггер работает следующим образом.В отсутствие запускающего импульса туннельный диод 6 находится в низковольтном состоянии, инвертор 7 закрыт, катушка индуктивности инвертора 7 обесточена, магниторезистор 3 имеет сопротивление К ь При855953 Формула изобретения Составитель А, Янов Редактор И. Касарда Техрсд А. Бойкас Корректор...

Номер патента: 864503

Опубликовано: 15.09.1981

Автор: Саакян

МПК: H03K 3/29

Метки: счетный, триггер, троичный

...транзисторов 33, 36, 39 подключены к источнику Ев. Коллектор второго слева транзистора 32 в,ПТ 5 соединен с коллектором первого слева транзистора 34 в ПТб. Коллектор третьего слева транзистора 33 в ПТ 5 соединен с коллектором второго слева транзистора э 5 35 в ПТб и с коллектором первого слева транзистора 37 в ПТ 7. Коллектор последнего слева транзистора 36 в ПТб соединен с коллектором второго слева транзистора 38 в ПТ 7, Коллектор пер- щ вого слева транзистора 31 в ПТ 5 соединен с коллектором последнего слева транзистора 36 в ПТ 6. Коллектор последнего слева транзистора 39 в ПТ 7- .соединен с коллектором первого слева ранэистора 34 в ПТ 6, Базы выходныхранэисторов 40-45 соответственно через резисторы 46-51 подключены к общей шине, а...

Номер патента: 864575

Опубликовано: 15.09.1981

Авторы: Сокальский, Юрченко

МПК: H03K 21/00

Метки: входом, счетным, триггер

...контакт 8 и разрядный резистор 7,до напряжения О,2 . При снятии второго управляющего сигнала размыкающий контакт управляющей группы 5 подключает конденсатор б параллельно обмотке 1 включенного реле. Так какнапряжение на конденсаторе противо 50 положно по знаку падению напряжения наобмотке 1 реле, то в ней создаетсяпротивоток. Результирующий магнитныйпотокрезко падает и реле выключается. После отключения реле конденсатор б разряжается до уровня напряжения Ои в дальнейшем цикл повторяется. При этом с момента подключе-: 40ния к обмотке 1 конденсатор б сначала переключающую группу 5 контактов, конденсатор б, разрядный резистор 7, замыкающий контакт 8 реле, выходную переключающую группу 9 контактов реле, с замыкающим контактом 10,...

Номер патента: 864576

Опубликовано: 15.09.1981

Авторы: Кондрашов, Коныхов

МПК: H03K 21/00

Метки: триггер

...3, обмотка реле 1,резистор 9, шина 10.Таким образом, по переднему фронту первого импульса зарядится конденсатор 2, а по заднему фронту сработает реле 1, Время действия управляющего импульса определяется условием(1)где с - длительность первого управляющего импульса,время зарядки конденсатора.После срабатывания реле 1 подключает шину б через переключающий 7 изамыкающий 11 свои контакты ко второй 45обкладке конденсатора 2 и к резистору 12, а также подключает ширину 10питания через замыкающий контакт 13к выходной шине 14.При поступлении второго отрицательного импульса к обкладкам конденсатора 2 приложены одинаковые потенциалы,следавательно, конденсатор 2полностью разрядится, но реле 1 находится во включенном состоянии оттока протекающего...

Номер патента: 869049

Опубликовано: 30.09.1981

Авторы: Любарский, Молодцов, Юлдашев

МПК: H03K 21/00

Метки: релейный, триггер

...1.3 и 1.4 разомкнуты. Реле 11 противозависания, обмотка которого шунтируется контактом 1,2, обесточено, Следовательно, обесточено и.реле 3 задержки. Реле 2 задержки также обесточено, так как на входе 13 триггера нет входного сигнала, который можно было бы приложить к обмотке реле 2 за - держки через замкнутые контакты 1.1 и 3.1. Контакты 2.2 и 3.2 реле 2 и 3 задержки, соответственно, разомкнуты, Реле 9 и 10 генераторов не возбуждены. Резистор 12 нагружает источник питания триггера.При переключении сигнала на вход 13 образуется цепь питания реле 2 задержки. Последнее срабатырает и своим контактом 2.3 замыкает цепь питания реле 9 генератора, замыкается его контакт 9. в цепи питания единичной обмотки дистанционного переключателя 1,...

Номер патента: 869050

Опубликовано: 30.09.1981

Авторы: Никуленок, Ситников

МПК: H03K 21/00

Метки: триггер

...определяется постоянной временизаряда цепочки, состоящей из резистора 9 и конденсатора 4, и должна бытьне менее времени включения тиристора,но не больше времени срабатываниядистанционного переключателя. Времявключения тиристора и дистанционногопереключателя отличается на три порядка, поэтому не требуется подбор элементов ВС-цепи.Конденсатор 6 разряжается черездиод 8, конденсатор 5, левую обмоткудистанционного переключателя 1 и открывшийся тиристор 2, при этом дистанционный переключатель 1 срабатывает и устанавливается в другое устойчивое состояние, а его переключающий контакт перебрасывается в другоеположениеВеличину емкости конденсатора 5 подбирают такой, чтобы оназарядилась после срабатывания дистанционного переключателя 1....
