Счетный триггер

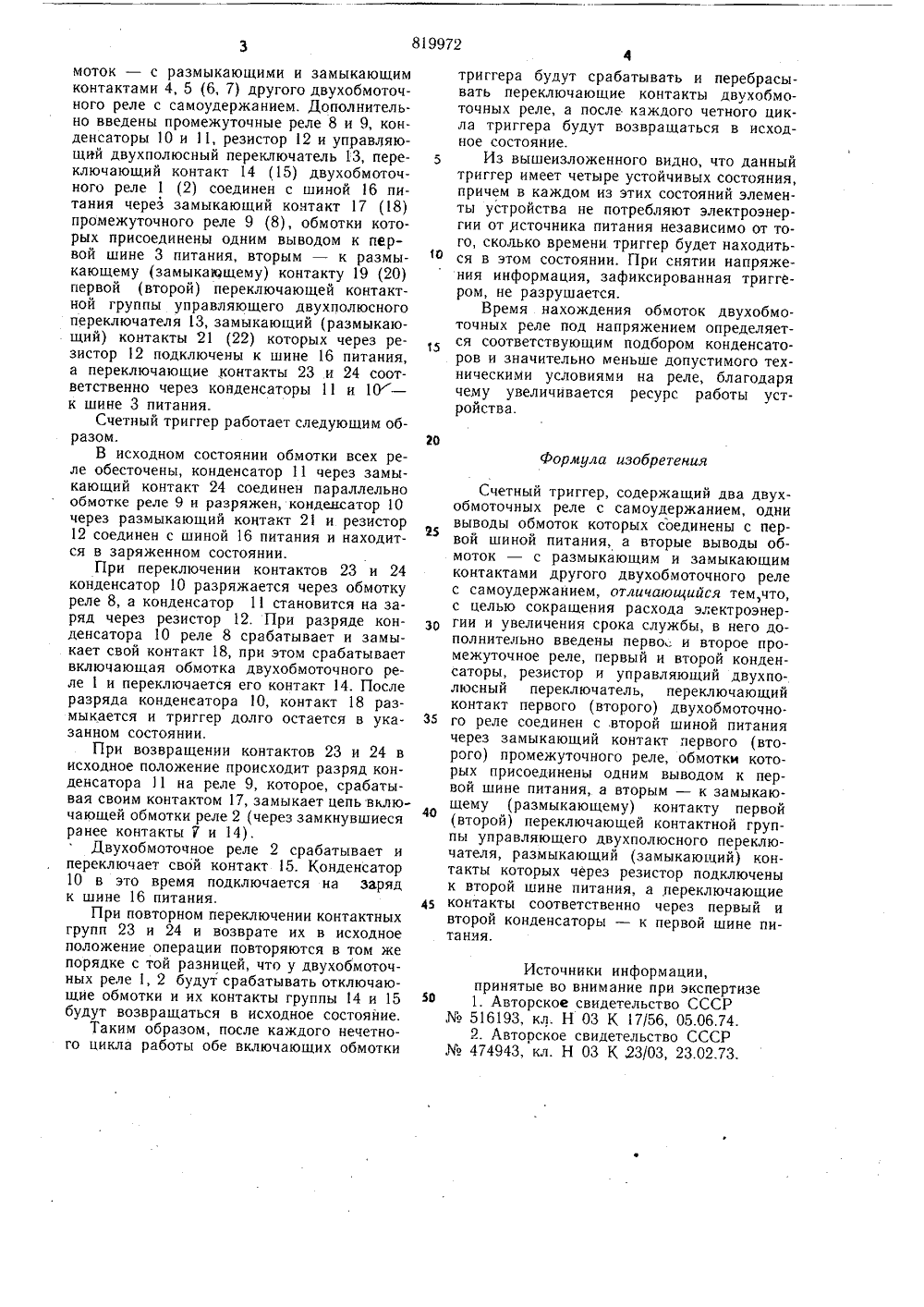

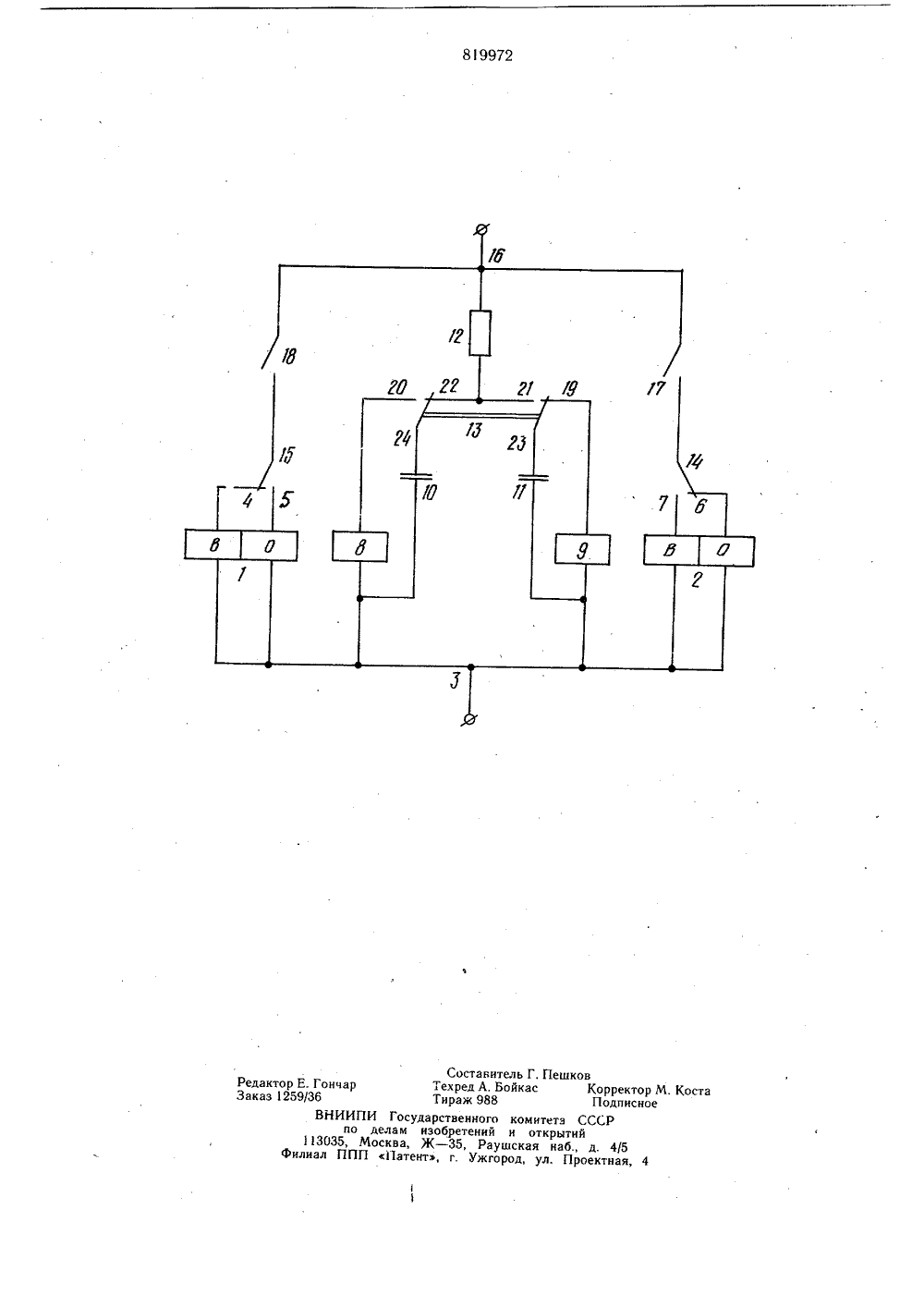

ОП ИСАНИЕИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 819972 Союз СоветскихСоциалистическихРеспублик ое к авт. свид-ву - 5.79 (21) 2772322/18-21 аявки-(51) М. Кл.а Н 03 3 соединен Государствеииык комитет СССР(71) Заявит 4) СЧЕТНЫЙ ТРИГГЕР нципиальй триггер еле с садни выинены с воды обИзобретение относится к импульсной технике и автоматике и может быть использовано в счетных и распределительных устройствах с использованием релейных элементов, где требуются повышенные экономичность и срок службы.Известен счетный триггер, содержащий дистанционный переключатель, конденсаторы, диоды и управляющую контактную группу 111. Этот триггер имеет сложную конструкцию.Известен также счетный триггер, содержащий два дистанционных переключателя и переключающую контактную группу 12. Однако этот триггер в каждом из устойчивых состояний потребляет энергию от источника питания, что снижает ресурс ис. пользуемого реле.Целью изобретения является сокращение расхода электроэнергии и увеличение срока службы используемых реле,Достигается это тем, что в счетный триггер, ссдержаший два двухобмоточных реле с самоудержанием, одни выводы обмоток которых соединены с первой шиной питания, а вторые выводы обмоток - с размыкающим и замыкающим контактами другого двухобмоточного реле с самоудержанием, дополнительно введены первое и второе промежуточные реле, первый и второй конденсаторы, резистор .и управляющий двухполюсный переключатель, переключающий контакт первого (второго) двухобмоточного реле соединен с второй шиной питания через замыкающий контакт первого (второго) промежуточного реле, обмотки которых. присоединены одним выводом к первой шине питания, а вторым - к замыкаюо щему (размыкаюшему) контакту первой(второй) переключающей контактной группы управляющего двухполюсного переключателя, размыкающий (замыкающий) контакты которых через резистор подключены к второй шине питания, а переключающие контакты соответственно через первый и второй конденсаторы - к первой шине пи-, тания. На чертеже представлена прная схема устройства. Счет ньсодержит два двухобмоточныхмоудерживанием 1 и 2,воды обмоток которых соедшиной 3 питания, а вторые в19972 20 Формула изобретения моток - с размыкающими и замыкающим контактами 4, 5 (6, 7) другого двухобмоточного реле с самоудержанием, Дополнительно введены промежуточные реле 8 и 9, конденсаторы 10 и 11, резистор 12 и управляющий двухполюсный переключатель 13, переключающий контакт 14 (15) двухобмоточного реле 1 (2) соединен с шиной 16 питания через замыкающий контакт 17 (18) промежуточного реле 9 (8), обмотки которых присоединены одним выводом к первой шине 3 питания, вторым - к размыкающему (замыкающему) контакту 19 (20) первой (второй) переключающей контактной группы управляющего двухполюсного переключателя 13, замыкающий (размыкающий) контакты 21 (22) которых через резистор 12 подключены к шине 16 питания, а переключающие контакты 23 и 24 соответственно через конденсаторы 11 и 10" - к шине 3 литания.Счетный триггер работает следующим образом.В исходном состоянии обмотки всех реле обесточены, конденсатор 11 через замыкающий контакт 24 соединен параллельно обмотке реле 9 и разряжен, конденсатор 10 через размыкающий контакт 21 и резистор 12 соединен с шиной 16 питания и находится в заряженном состоянии.При переключении контактов 23 и 24 конденсатор 10 разряжается через обмотку реле 8, а конденсатор 11 становится на заряд через резистор 12. При разряде конденсатора 10 реле 8 срабатывает и замыкает свой контакт 18, при этом срабатывает включающая обмотка двухобмоточного реле 1 и переключается его контакт 14. После разряда конденсатора 1 О, контакт 18 размыкается и триггер долго остается в указанном состоянии.При возвращении контактов 23 и 24 в исходное положение происходит разряд конденсатора 11 на реле 9, которое, срабатывая своим контактом 17, замыкает цепь включающей обмотки реле 2 (через замкнувшиеся ранее контакты 7 и 14).Двухобмоточное реле 2 срабатывает и переключает свой контакт 15. Конденсатор 10 в это время подключается на заряд к шине 16 питания.При повторном переключении контактных групп 23 и 24 и возврате их в исходное положение операции повторяются в том же порядке с той разницей, что у двухобмоточных реле 1, 2 будут срабатывать отключающие обмотки и их контакты группы 14 и 15 будут возвращаться в исходное состояйие.Таким образом, после каждого нечетного цикла работы обе включающих обмотки 4триггера будут срабатывать и перебрасывать переключающие контакты двухобмоточных реле, а после каждого четного цикла триггера будут возвращаться в исходное состояние,Из вышеизложенного видно, что данный триггер имеет четыре устойчивых состояния, причем в каждом из этих состояний элементы устройства не потребляют электроэнергии от,источника питания независимо от того, сколько времени триггер будет находиться в этом состоянии. При снятии напряжения информация, зафиксированная триггером, не разрушается.Время нахождения обмоток двухобмоточных реле под напряжением определяется соответствующим подбором конденсаторов и значительно меньше допустимого техническими условиями на реле, благодаря чему увеличивается ресурс работы устройства. Счетный триггер, содержащий два двухобмоточных реле с самоудержанием, одни выводы обмоток которых соединены с первои шиной питания, а вторые выводы обмоток - с размыкающим и замыкающим контактами другого двухобмоточного реле с самоудержанием, отличающийся тем,что, с целью сокращения расхода электроэнергии и увеличения срока службы, в него дополнительно введены перво и второе промежуточное реле, первый и второй конденсаторы, резистор и управляющий двухполюсный переключатель, переключающий контакт первого (второго) двухобмоточно го реле соединен с .второй шиной питаниячерез замыкающий контакт первого (второго) промежуточного реле, обмотки которых присоединены одним выводом к первой шине питания, а вторым - к замыкающему (размыкающему) контакту первой (второй) переключающей контактной группы управляющего двухполюсного переключателя, размыкающий (замыкающий) контакты которых через резистор подключены к второй шине питания, а переключающие 45 контакты соответственно через первый ивторой конденсаторы - к первой шине питания. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР516193, кл. Н 03 К 7/56, 05.06.74.2. Авторское свидетельство СССР474943, кл. Н 03 К 23/03, 23.02.73.ПИ Го о делам Москва ПП Па Составитель Г. ПТехред А. БойкасТираж 988дарственного комитизобретений и откЖ - 35, Раушскаянт, г, Ужгород, ул ешковКорректор МПодписноеетз СССРрытийнаб., д. 4/5Проектная, 4
