Триггер на туннельном диоде
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 855953
Автор: Чирков
Текст

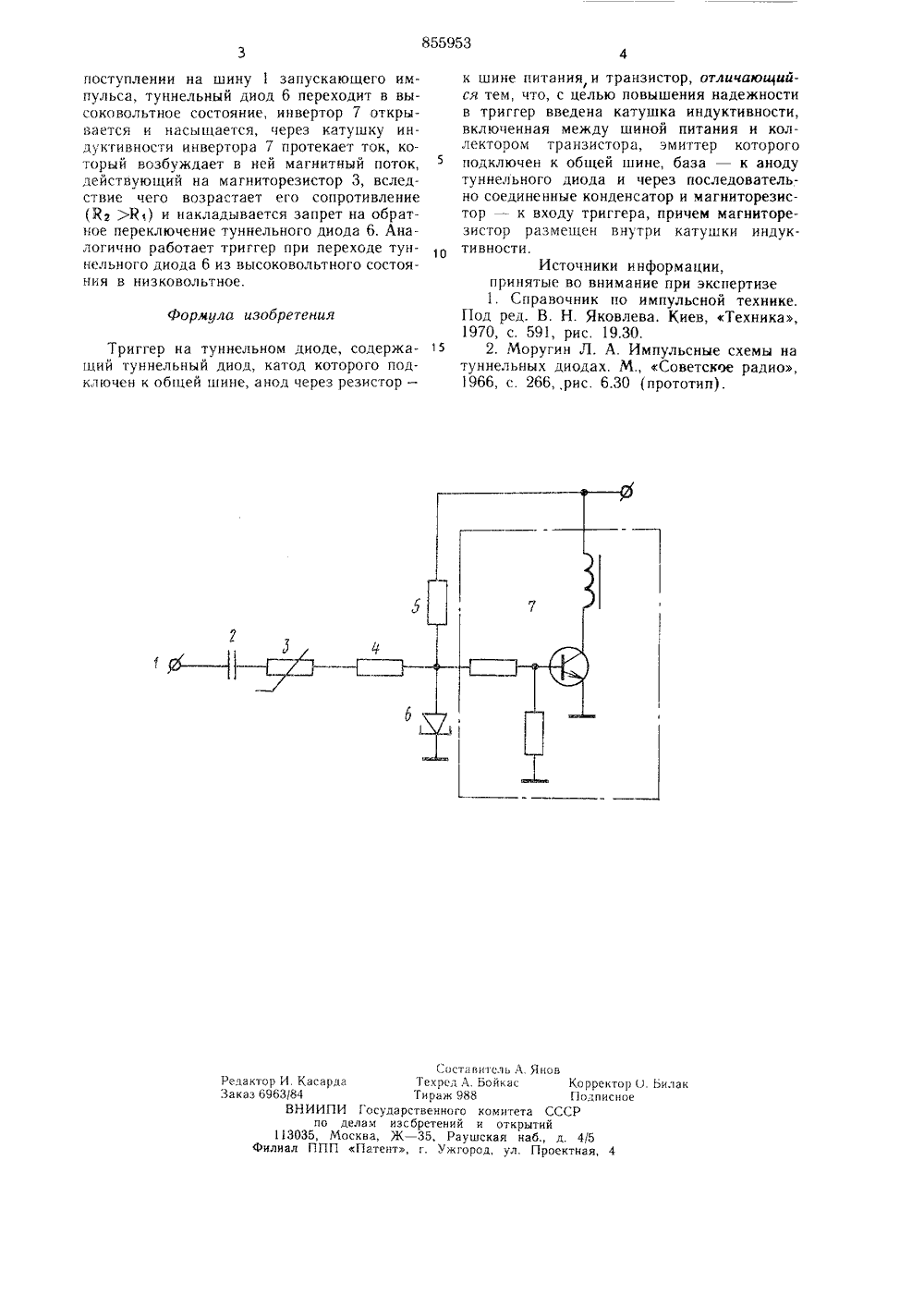

Союз СоветскихСоциалистическнкРестэубпик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. Н 03 К 3315 Государственный комитет Опубликовано 15.08.81. Ьюллетень ЛЪ 30Дата опубликования описания 25.08.8по делам нэобретению и еткрмтий(54) ТРИГЕР НА ТУННЕЛЬНОМ ДИОДЕ Изобретение относится к импульсной технике и может быть использовано для построения триггеров на туннельных диодах.Известен триггер на туннельном диоде, содержащий туннельный диод, анод которого через первый резистор подключен к шине питания, через второй резистор - к входу триггера, а катод - к общей шине 1.Недостаток этого устройства - низкая надежность работы.Известен также триггер на туннельном диоде, содержащий туннельный диод, катод которого подключен к общей шине, анод подключен к эмиттеру транзистора, включенного по схеме с общей базой, через первый резистор - с шиной питания и через второй резистор - с входом триггера 2.Недостаток такого устройства - низкая надежность работы, вследствие возможности обратных переключений туннельного диода.Цель изобретения - повышение надежности триггера,Поставленная цель достигается тем, что в триггер на туннельном диоде, содержащий туннельный диод, катод которого подключен к общей шине, анод через резистор - к шине питания, и транзистор введена катушка индуктивности, включенная между шиной питания и коллектором транзистора, эмиттер которого подключен к общей шине, база - к аноду туннельного диода и через последовательно соединенные конденсатор и магниторезистор - к входу триггера, причем магниторезистор размещен внутри катушки индуктивности.На чертеже представлена принципиальная схема триггера на туннельном диоде.10 Устройство содержит шину 1 запускающих импульсов, конденсатор 2, магниторезистор 3, резистор 4, резистор 5, туннельный диод 6, инвертор 7 на транзисторе с катушкой индуктивности, причем магниторезистор 3 помещен в катушку индуктивности 1 инвертора 7. Триггер работает следующим образом.В отсутствие запускающего импульса туннельный диод 6 находится в низковольтном состоянии, инвертор 7 закрыт, катушка индуктивности инвертора 7 обесточена, магниторезистор 3 имеет сопротивление К ь При855953 Формула изобретения Составитель А, Янов Редактор И. Касарда Техрсд А. Бойкас Корректор О Билак Заказ 696384 Тираж 988 Подписное ВНИИПИ Государственного комитета СССР по делам изсбретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/6 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4поступлении на шину 1 запускающего импульса, туннельный диод 6 переходит в высоковольтное состояние, инвертор 7 открывается и насыщается, через катушку индуктивности инвертора 7 протекает ток, который возбуждает в ней магнитный поток, действующий на магниторезистор 3, вследствие чего возрастает его сопротивление Й )Й) и накладывается запрет на обратное переключение туннельного диода 6. Аналогично работает триггер при переходе туннельного диода 6 из высоковольтного состояния в низковольтное. Триггер на туннельном диоде, содержащий туннельный диод, катод которого подключен к общей шине, анод через резистор -к шине питания, и транзистор, отличающийся тем, что, с целью повышения надежностив триггер введена катушка индуктивности,включенная между шиной питания и коллектором транзистора, эмиттер которогоподключен к общей шине, база - к анодутуннельного диода и через последовательно соединенные конденсатор и магниторезистор - к входу триггера, причем магниторезистор размещен внутри катушки индуктивности,Источники информации,принятые во внимание при экспертизе1. Справочник по импульсной технике.Под ред. В, Н. Яковлева. Киев, Техника,1970, с. 591, рис. 19,30.1 2. Моругин Л. А. Импульсные схемы натуннельных диодах. М., Советское радио,1966, с. 266, рис. 6.30 (прототип).
СмотретьЗаявка
2843297, 26.11.1979
Заявитель Г
ЧИРКОВ ВИКТОР ПАВЛОВИЧ
МПК / Метки
МПК: H03K 3/315
Метки: диоде, триггер, туннельном
Опубликовано: 15.08.1981
Код ссылки
<a href="https://patents.su/2-855953-trigger-na-tunnelnom-diode.html" target="_blank" rel="follow" title="База патентов СССР">Триггер на туннельном диоде</a>
