Номер патента: 813710
Автор: Обод
Текст

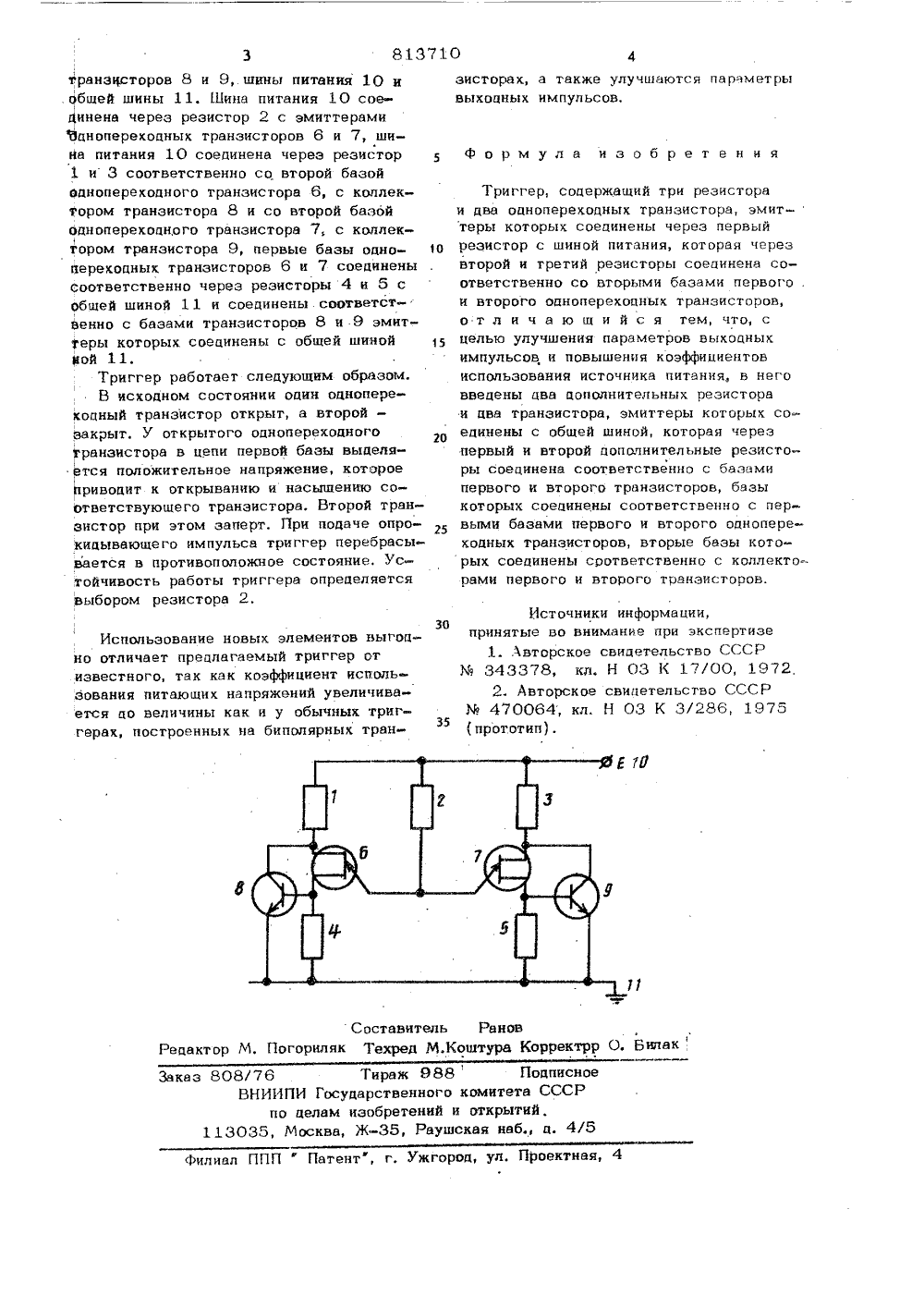

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоцнапнстнческнхРеспублнн щ 813710(51) М Кл. Н 03 К 3/286 1 Ъвударстввнный каннтет СССВ ав делам навбретеннй н вткрнтнй(54) ТРИГГЕР Изобретение относится к рациоэлект ронике, автоматике и вычислительной текнике.Известен триггер, содержащий резисторы и оцноперехоцные транзисторы Ь .Недостатком этого устройства являет- а ся низкий коэффициент использования питающих напряжений.Известен также триггер, содержащий три резистора и цва однопереходных транзистора, эмиттеры которых соединены через первый резистор с шиной питания, которая соединена через второй и третий резисторы соответственно со вторыми базами первого и второго однопереходных транзисторов, первые базы которых соединены с общей шиной 23.Недостатком цанного устройства является низкий коэффициент использования питающик напряжений и низкие параметры . вътходнык импульсов. Целью изобретения является повышениекоэффициента использования питающих на 2пряжений и улучшение параметров выходных импульсов.Йля достижения этой цели в триггер, соцержащий три резистора и два оцнопереходных транзистора, эмиттеры которых соединены через первый резистор с шиной питания, которая через второй и третий резисторы соецинена соответственно со вторыми базами первого и второго оаноперехоцных транзисторов, введены цва цополнительнык резистора и два транзистора, эмиттеры которых соецинены с общей шиной, которая через первый и второй цополнительные резисторы соединена соответственно с базами первого и второго транзисторов, базы которых соединены соответствено с первыми блоками первого и второго оцноперекоцных транзисторов, вторые базы которых соединены соответственно с коллекторами первого и второго транзисторов.На чертеже приведена схема триггера.Триггер состоит из резисторов 1-5, оцнопереходных транзисторов 6 и 73 813 транзисторов 8 и 9,.шины питания 10 и общей шины 11. Шина питания 10 соединена через резистор 2 с эмиттерами Чцноперекоцнык транзисторов 6 и 7, шина питания 10 соединена через резистор 1 и 3 соответственно со второй базой одноперекодного транзистора 6, с каллектором транзистора 8 и со второй базой одноперехоцного транзистора 7, с коллектором транзистора 9, первые базы одноперекоднык транзисторов 6 и 7 соединены соответственно через резисторы 4 и 5 с общей шиной 11 и соединены соответственно с базами транзисторов 8 и 9 эмиттеры которых соецинены с общей шиной ной 11.Триггер работает следующим образом, В исходном состоянии один одноперекоцный транзистор открыт, а второй - закрыт. У открытого оцнопереходного транзистора в цепи первой базы выцеляэтся положительное напряжение, которое Приводит к открыванию и насьпцению соответствующего транзистора, Второй транзистор при этом заперт. При подаче опрокидывающего импульса триггер перебрасывается в противоположное состояние. Устойчивость работы триггера определяется выбором резистора 2. Использование новых элементов выгодНо отличает предлагаемый триггер от известного, так как коэффициент использования питающих напряжений увеличивается до величины как и у обычных триггерах, построенных на биполярных транзисторах, а также улучшаются параметрывыхоцных импульсов,формула изобретенияТриггер, содержащий три резистораи два одноперекоднык транзистора, эмиттеры которых соединены через первый резистор с шиной питания, которая через второй и третий резисторы соединена соответственно со вторыми базами первого .и второго одноперехоцнык транзисторов, отличающийся тем, что,с целью улучшении параметров выходных импульсов и повышения коэффициентов использования источника питания, в него введены цва цополнительных резистора и цва транзистора, эмиттеры которых соединены с общей шиной, которая через первый и второй дополнительные резисторы соединена соответственно с базами первого и второго транзисторов, базы которых соецинены соответственно с первыми базами первого и второго однопереходных транзисторов, вторые базы которых соединены срответственно с ксллекто= рами первого и второго транзисторов.Источники информации,ЗО принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 343378, кл. Н 03 К 17/00, 1972,2. Авторское свидетельство СССР М 470064, кл. Н 03 К 3/286, 1975Составитель РановРедактор М. Погориляк Техред М.Коштура Корректрр О. Билак,1 Филиал ППППатент", г. Ужгород, ул. Проектная,з 808/76 Тираж 988 ВНИИПИ Государственного по целам изобретений и 113035, Москва, Ж, Раушс
СмотретьЗаявка
2777792, 11.06.1979
ОБОД ИВАН ИВАНОВИЧ
МПК / Метки
МПК: H03K 3/286
Метки: триггер
Опубликовано: 15.03.1981
