Триггер

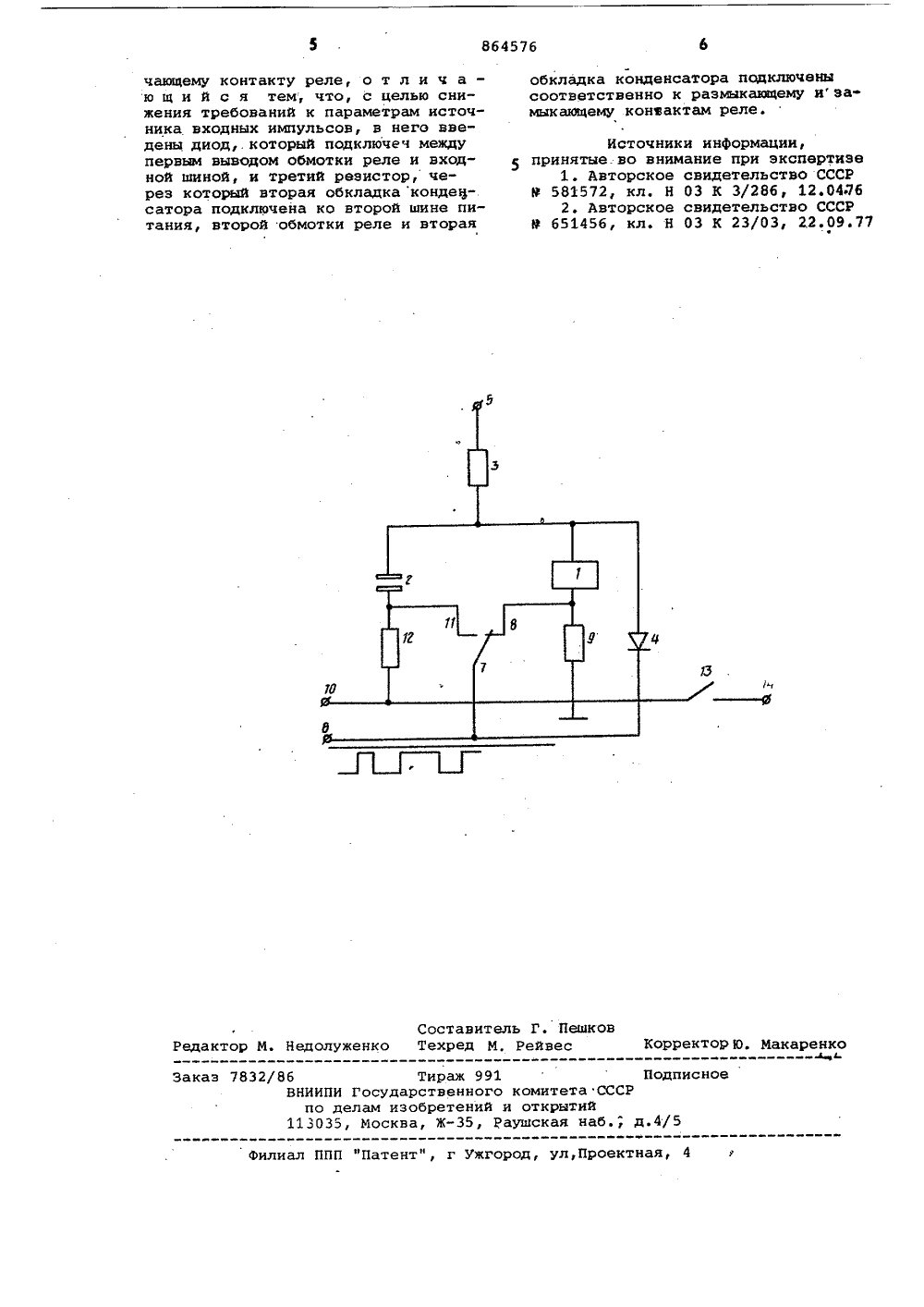

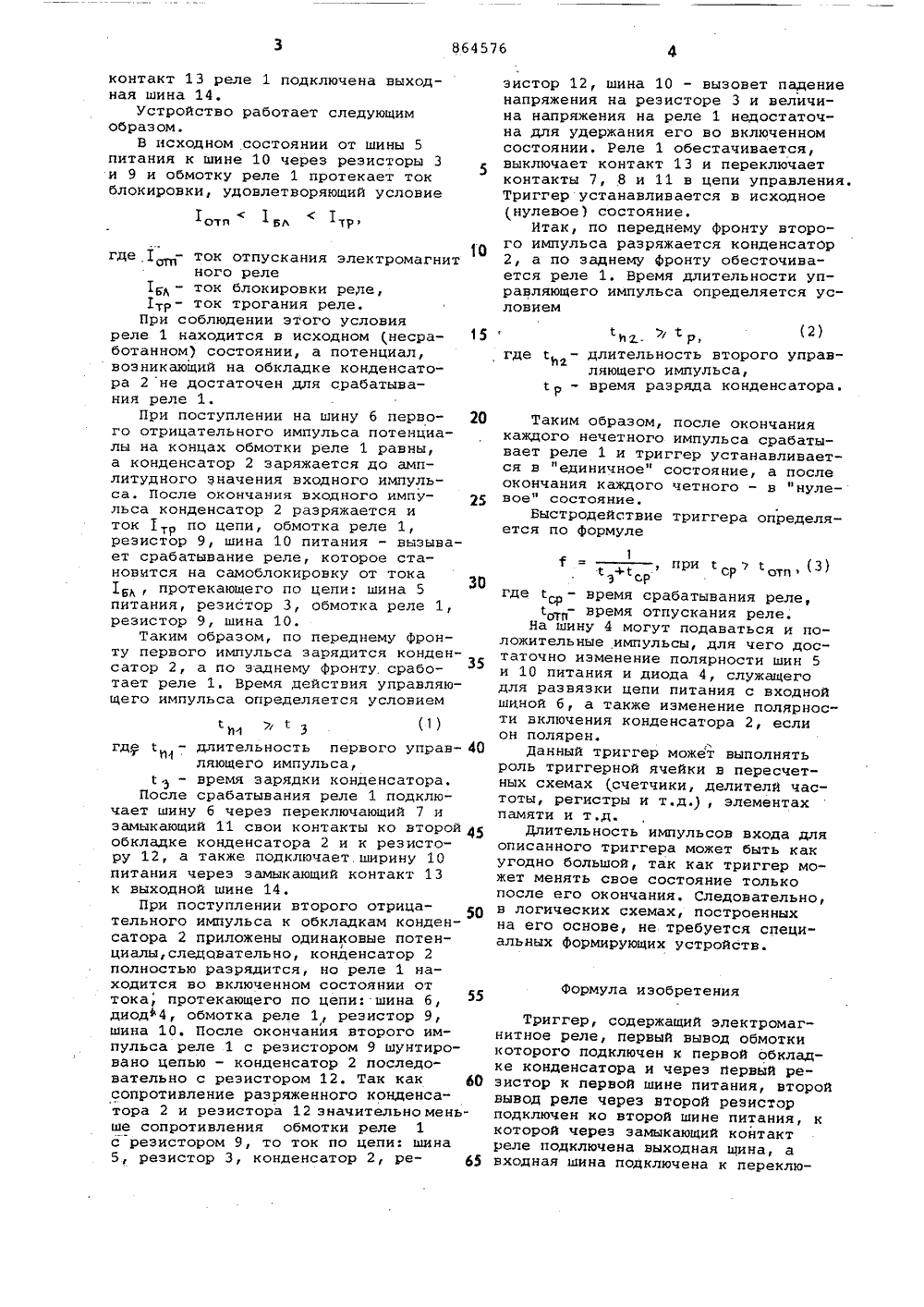

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТИЛЬСТВУ Союз Советских Социалистинескик Республик(5 ЦМ, К,з с присоединением заявки Йо Н 03 К 21/00 Государственный комитет СССР ио дедам изобретений и открытийДата опубликования описания 150981(54) ТРИГГЕР Изобретение относится к импульсной технике и может быть использовано в различных устройствах автоматики и вычислительной техники длясчета и запоминания импульсов.Известен триггер на двух реле,резисторах и транзисторе 11.Недостатком триггера являетсяего сложность,Наиболее близким техническим решением к изобретению является триггер, содержащий реле, резисторы иконденсаторы 2 .Однако триггер характеризуетсянеобходимостью во входных импульсахстрого определенной длительности,т.е. повышенными требованиями кпараметрам источника, входных импульсовЦелью изобретения является снижение требований к параметрам источника входных импульсов.Поставленная цель достигаетсятем, что в триггер, содержащий электромагнитное реле, первый вывод обмотки которого подключен к первойобкладке конденсатора и через первый резистор к первой шине питания,второй вывод реле через второй резистор подключен ко второй шине пи тания, к которой через замыкающийконтакт реле подключена выходная шина, а входная шина подключена к переключающему контакту реле, введеныдиод, который подключен между первым выводом обмотки реле и входнойшиной, и третий резистор, через который вторая обкладка конденсатораподключена ко второй шине питания,второй вывод обмотки реле и втораяобкладка конденсатора подключенысоответственно к размыкающему изамыкающему контактам реле.На чертеже представлена принци 15 пиальная схема устройства,Триггер выполнен на электромагнитном реле 1, первый вывод обмотки которого подключен к первой обкладкеконденсатора 2, а через резистор 320 и диод 4 соответственно - к первойшине 5 питания и входной шине 6.Входная шина б подключена через переключающий 7 и размыкающий 8 контакты реле 1 ко второму выводу обмотки реле 1 и далее через резистор 9ко второй шине 10 питания, а череззамыкающий контакт 11 реле 1 - ковторой обкладке конденсатора 2 ичерез резистор 12 к шине 10 питания30 к которой через второй замыкающийконтакт 13 реле 1 подключена выходная шина 14.Устройство работает следующим образом.В исходном состоянии от шины 5 питания к шине 10 через резисторы 3 и 9 и обмотку реле 1 протекает ток блокировки, удовлетворяющий условие1 о 1 вл 1 тргде 1, ; ток отпускания электромагнит10ного реле1 - ток блокировки реде,1 - ток трогания реле.При соблюдении этого условияреле 1 находится в исходном (несработанном) состоянии, а потенциал,возникающий на обкладке конденсатора 2 не достаточен для срабатывания реле 1.При поступлении на шину 6 первого отрицательного импульса потенциалы на концах обмотки реле 1 равны,а конденсатор 2 заряжается до амплитудного значения входного импульса. После окончания входного импульса конденсатор 2 разряжается иток 1по цепи, обмотка реле 1,резистор 9, шина 10 питания - вызывает срабатывание реле, которое становится на самоблокировку от тока1 в протекающего по цепи; шина 5питания, резистор 3, обмотка реле 1,резистор 9, шина 10.Таким образом, по переднему фронту первого импульса зарядится конденсатор 2, а по заднему фронту сработает реле 1, Время действия управляющего импульса определяется условием(1)где с - длительность первого управляющего импульса,время зарядки конденсатора.После срабатывания реле 1 подключает шину б через переключающий 7 изамыкающий 11 свои контакты ко второй 45обкладке конденсатора 2 и к резистору 12, а также подключает ширину 10питания через замыкающий контакт 13к выходной шине 14.При поступлении второго отрицательного импульса к обкладкам конденсатора 2 приложены одинаковые потенциалы,следавательно, конденсатор 2полностью разрядится, но реле 1 находится во включенном состоянии оттока протекающего по цепи: шина б,диод 4, обмотка реле 1, резистор 9,шина 10. После окончания второго импульса реле 1 с резистором 9 шунтировано цепью - конденсатор 2 последовательно с резистором 12. Так как Щсопротивление разряженного конденсатора 2 и резистора 12 значительно меньше сопротивления обмотки реле 1с резистором 9, то ток по цепи: шина5, резистор 3, конденсатор 2, резистор 12, шина 10 - вызовет падение напряжения на резисторе 3 и величина напряжения на реле 1 недостаточна для удержания его во включенном состоянии. Реле 1 обестачивается, выключает контакт 13 и переключает контакты 7, 8 и 11 в цепи управления. Триггер устанавливается в исходное (нулевое) состояние.Итак, по переднему фронту второго импульса разряжается конденсатор 2, а по заднему Фронту обесточивается реле 1. Время длительности управляющего импульса определяется условием)у 1 (2) где с - длительность второго управЬяляющего импульса,время разряда конденсатора.Таким образом, после окончания каждого нечетного импульса срабатывает реле 1 и триггер устанавливается в "единичное" состояние, а после окончания каждого четного - в "нулевое" состояние.Быстродействие триггера определяется по формуле1Г =, при с ) с (3)э сРгде с - время срабатывания реле,с, - время отпускания реле,На шину 4 могут подаваться и положительные импульсы, для чего достаточно изменение полярности шин 5 и 10 питания и диода 4, служащего для развязки цепи питания с входной шиной 6, а также изменение полярности включения конденсатора 2, если он полярен.Данный триггер может выполнять роль триггерной ячейки в пересчетных схемах (счетчики, делителй частоты, регистры и т.д.)элементах памяти и т,д.Длительность импульсов входа для описанного триггера может быть как угодно большой, так как триггер может менять свое состояние только после его окончания. Следовательно, в логических схемах, построенных на его основе, не требуется специальных формирующих устройств.формула изобретенияТриггер, содержащий электромагнитное реле, первый вывод обмотки которого подключен к первой обкладке конденсатора и через первый резистор к первой шине питания, второй вывод реле через второй резистор подключен ко второй шине питания, к которой через замыкающий контакт реле подключена выходная шина, а входная шина подключена к переклюитета СССРкрытийкая наб.", д.4 Подписное аказ 783 ф ППП "Патент", г Ужгород, ул,Проектная чающему контакту реле, о т л и ч а -ю щ и й с я тем:, что, с целью снижения требований к параметрам источника входных импульсов, в него введены диод, который подключеч междупервым выводом обмотки реле и входной шиной, и третий резистор, через который вторая обкладка конденсатора подключена ко второй шине питания, второй обмотки реле и вторая 6 Тираж 991ВНИИПИ Государственного кпо делам изобретений и113035, Москва, Ж, Рауш обкладка конденсатора подключенысоответственно к размыкающему изамыкающему контактам реле. Источники информации,принятые.во внимание при экспертизе 1. Авторское свидетельство СССР Р 581572, кл. Н 03 К 3/286, 12.04.76 2. Авторское свидетельство СССР Р 651456, кл. Н 03 К 23/03, 22.09.77
